완성된 비디오 https://v.douyin.com/kSA7I26vZUY/

@도커 비비의소모품 회전대 지원기그의 영감을 받아, 하드웨어 액세서리 트레이를 재설계했고, 원래의 구형 베어링을 더 쉽게 구할 수 있는 롤러 베어링으로 바꾸었습니다.


타오바오에서 한 세트는 50위안이고, 제 세트는 12+5+5+1+5=28위안입니다. 그래서, 대략 25위안 정도요. 만약 스터드를 스테인리스 스틸에서 플라스틱으로 바꾸면, 5위안 더 저렴할 수 있을 거예요. 베어링은 관심이 있는 분들은 플라스틱으로 대체할 수 있는지 확인해 보세요. 저는 불가능할

참고: 제가 사용한 롤러 베어링이 조금 비쌀 수 있고, 아래에는 모든 부품의 세부 정보와 타오바오 링크가 있습니다.

모형은 다리가 5개와 3개로 나뉩니다. 나무를 조립할 때 어떻게 나무를 배치하는지에 따라 다르죠. 만약 모든 나무를 다 조립한다면 그 모형은 7개의 다리를 가지게 됩니다.

– – – – 하드웨어 -----------

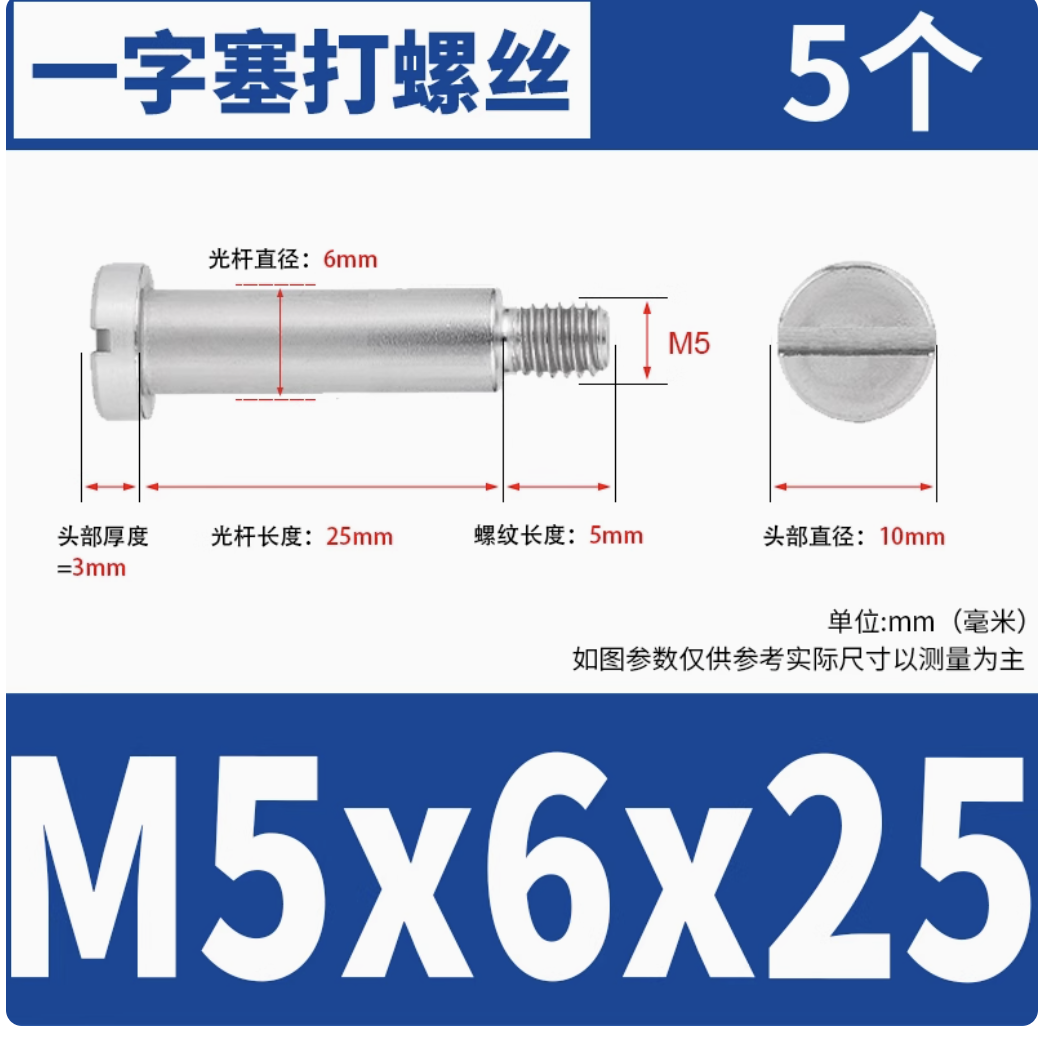

1:스테인리스 스틸 스터드 버튼나사 [4.7/5개]: M5X6X25https://detail.tmall.com/item.htm?_u=ljah1vn218a&id=762093231596&skuId=5252973093930&spm=a1z09.2.0.0.14ee2e8dNzSUeV

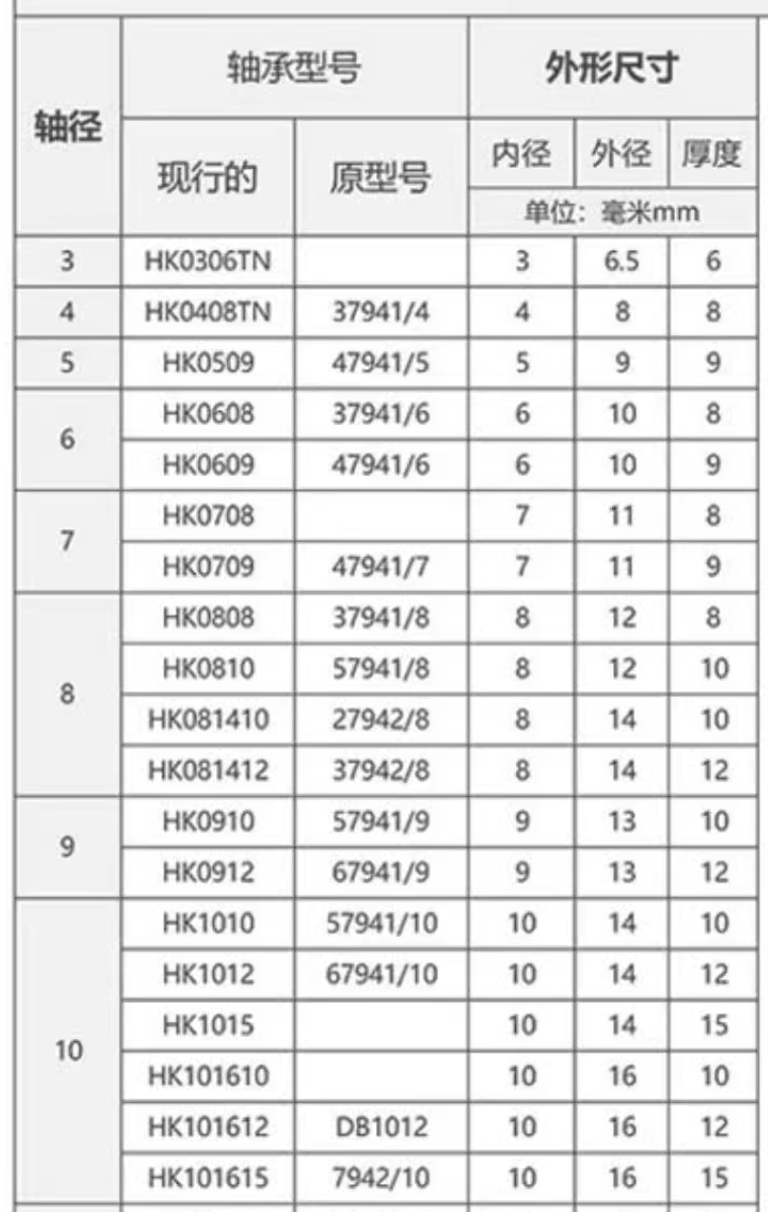

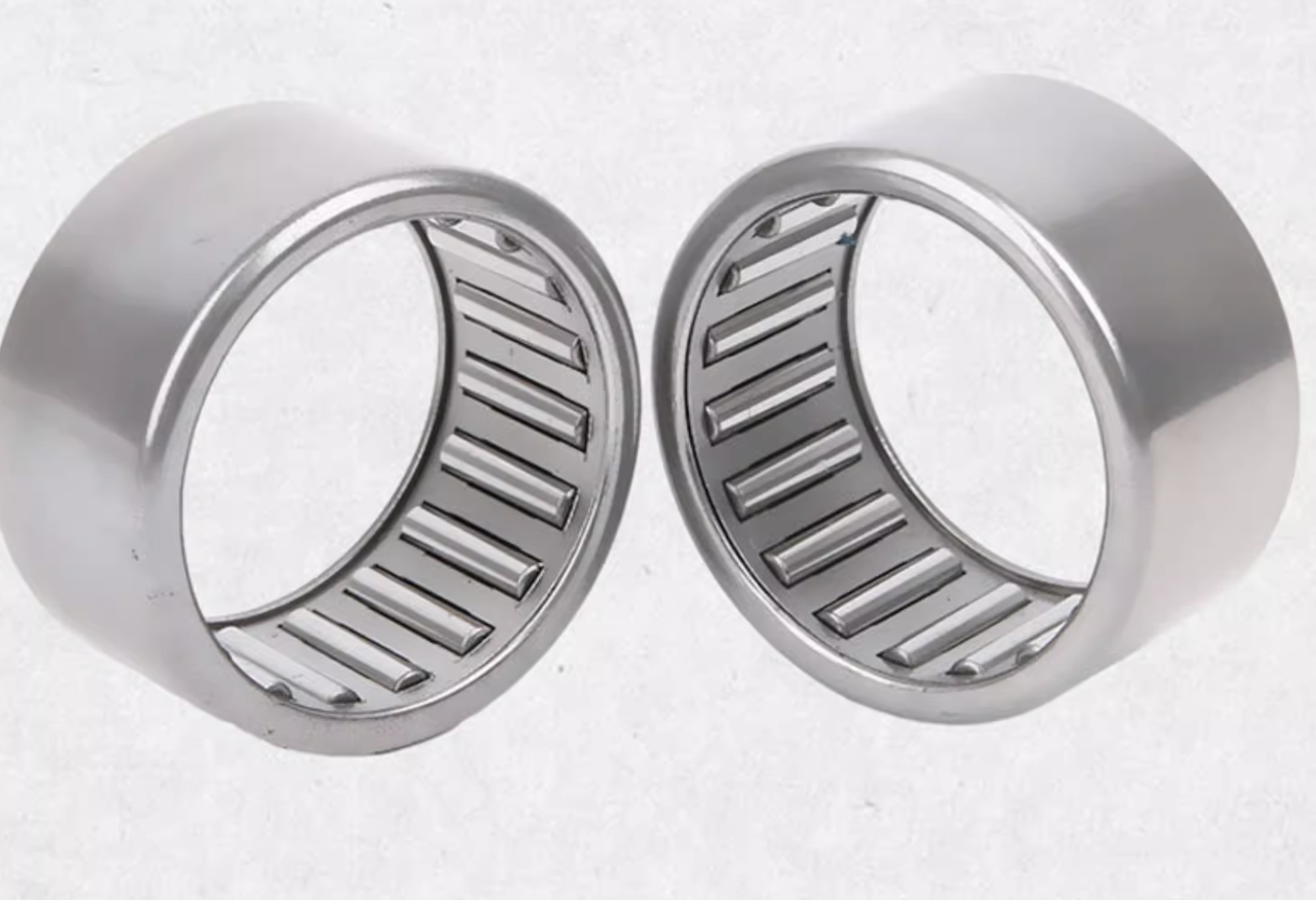

2: 롤러 베어링 [5元/5개] : 6x10x12 내경 6, 외경 10, 두께 12.https://detail.tmall.com/item.htm?_u=ljah1vn5801&id=768989148236&skuId=5483657366736&spm=a1z09.2.0.0.14ee2e8dNzSUeV

이 부분을 조금 더 설명하자면, 나는 스크류를 왜 25mm로 선택했는지 말이다. 두 개를 넣을 수 있기 때문이다. 처음에는 하나로 안 될까 두려워했는데, 나중에 내가 생각이 잘못된 것을 깨달았어요.


3: 건조함 [12원] : 이것도 한 번 실패했는데, 위에 22, 아래에 19.5의 건조함을 구입했는데, 반을 넣었을 때는 안 되더라고요.https://item.taobao.com/item.htm?_u=ljah1vn8701&id=727488034358&spm=a1z09.2.0.0.14ee2e8dNzSUeV

4: PC4-M6의 배출 노즐【0.67】.https://detail.tmall.com/item.htm?_u=ljah1vn8bcc&id=693458750644&spm=a1z09.2.0.0.14ee2e8dNzSUeV
4.1: 패드 [5元/30개] : M6X12X2. M6의 구멍, 12mm의 반지름, 2mm의 두께
4.2: M6 [3.6/50개]: 플랜지 너트. 건조 상자를 사용할 것을 고려할 때, 스테인리스 스틸은 전혀 사용되지 않았습니다. 결국 나사가 부식되면 PLA는 완전히 젖게 됩니다.https://detail.tmall.com/item.htm?_u=ljah1vn0c93&id=737582666070&spm=a1z09.2.0.0.14ee2e8dNzSUeV

5: 소모품 상자 종이, 拓竹의 재료 트레이는 쉽게 사용할 수 있지만, 'Aile Cool'의 종이트레이에는 구멍이 있어서 종이트레이를 올려놓고 회전해야 합니다.

추신: 하드웨어 사진

---------------- 다른 3D 인쇄 액세서리

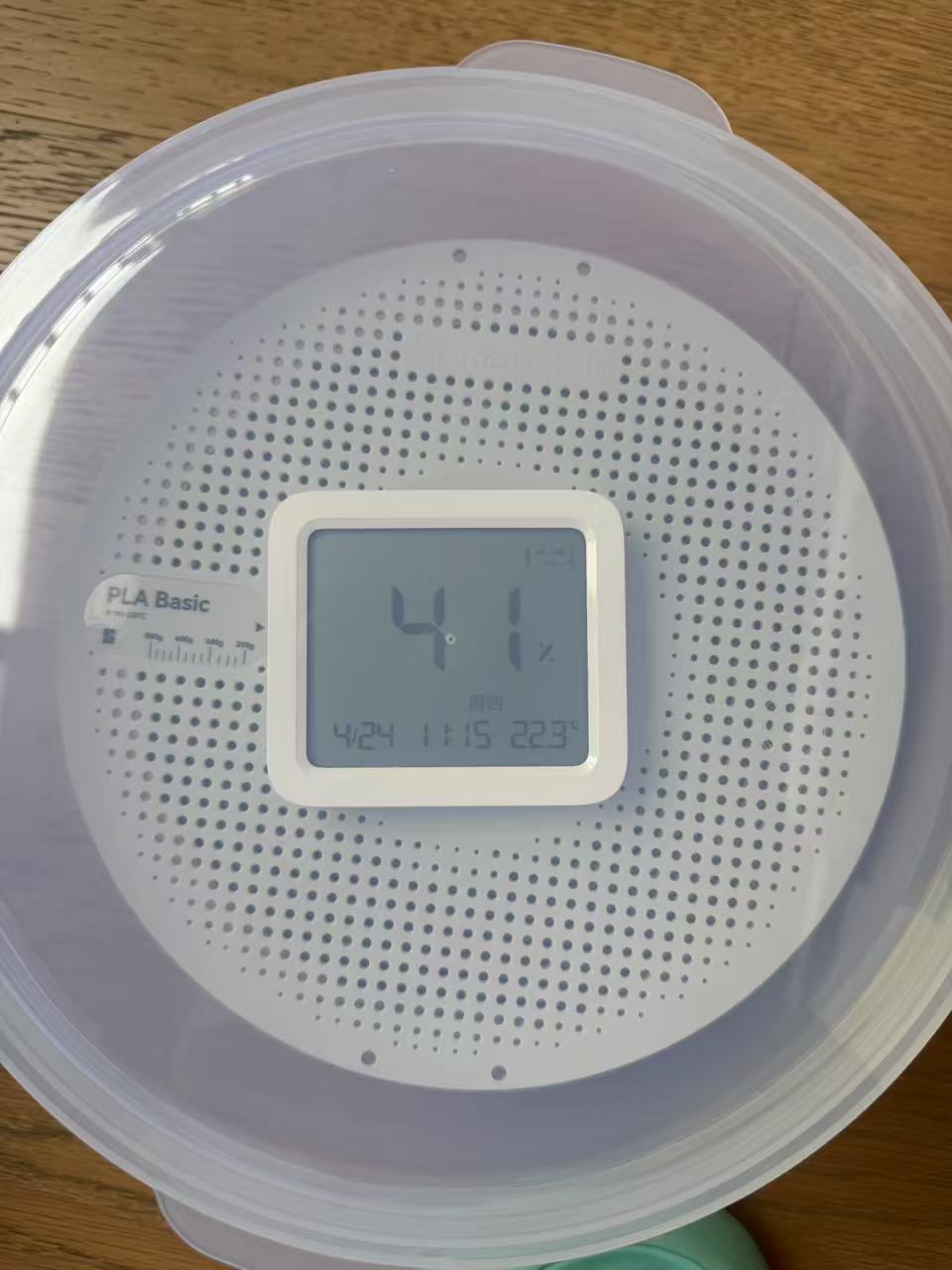

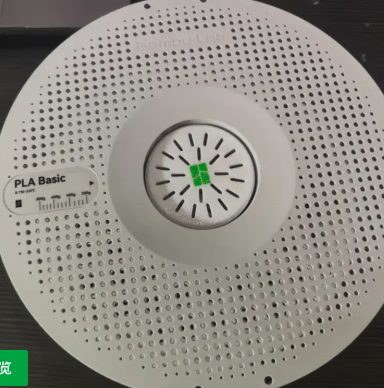

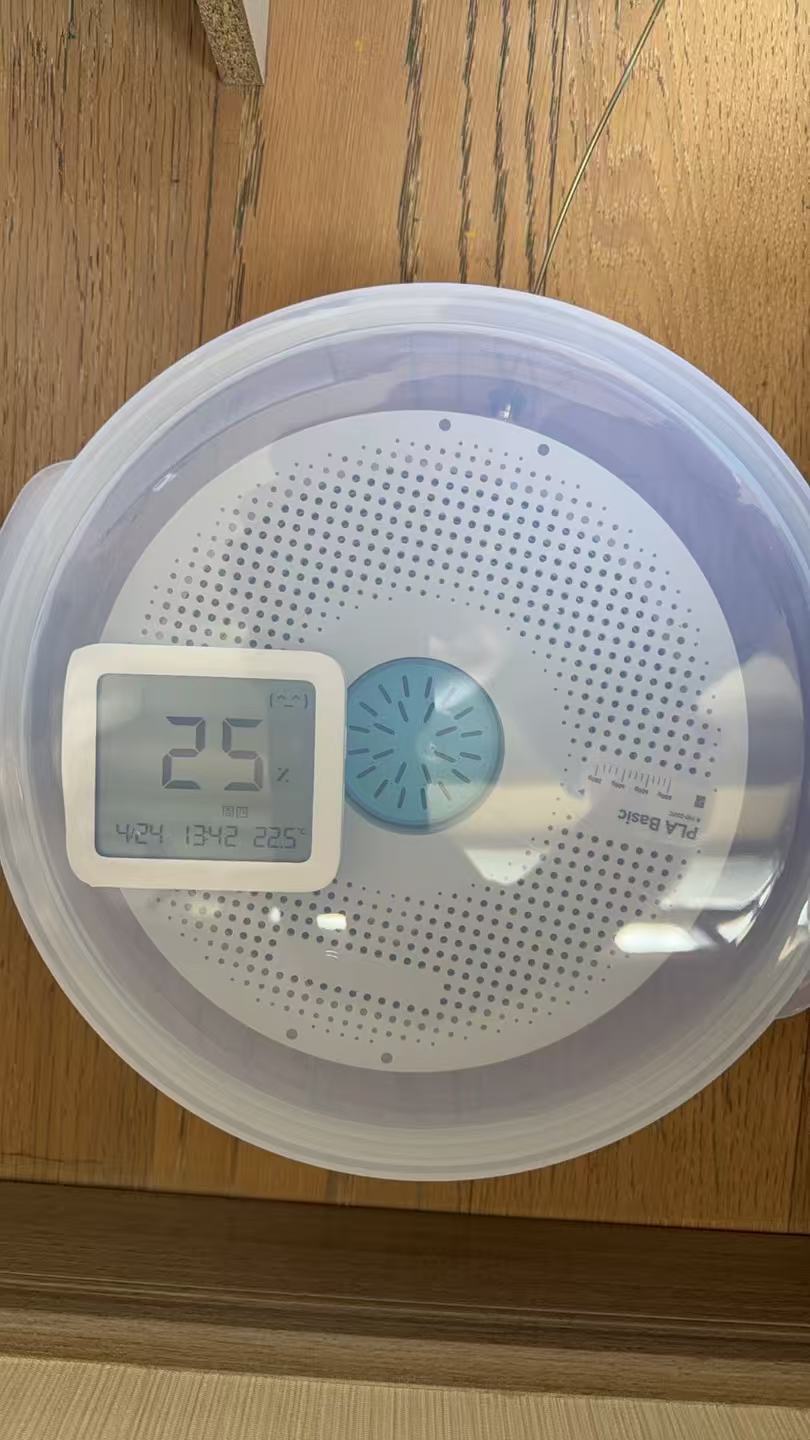

건조 상자: 출처는 불명확하다.SKY-UP의원자재 트레이 구멍 건조 상자https://makerworld.com.cn/zh/models/364097-liao-pan-kong-gan-zao-he?from=search#profileId-271635그것은 정확히 버크 트레이의 구멍 안에 들어갔습니다.



영감의 출처:도커 비비의소모품 회전대 지지대》https://makerworld.com.cn/zh/models/611518-hao-cai-zhuan-pan-zhi-jia?from=search#profileId-546579

------- 원자재 트레이의 크기

대나무:

원자재 트레이의 크기와 무게: 직경 200mm, 높이 67mm, 외부 직경 67mm, 내부 직경 55mm, 원자재 트레이 무게는 약 250g입니다.

애로쿠: 저도 같아요! 사실 차이가 있지만, 그닥 크지 않아요. 건조함박스를 넣을 수 있거든요.

일부 학생들은 금속 나사를 좋아하지 않을 수도 있기 때문에, 베어링은 분명히 필요할 것입니다. 베어링의 핵심 역할은 바로 이 물건이 바로 베어링을 고정시키는 리미터입니다.

그래서 나는 조금 후에 그것을 올릴 거예요.스테인리스 스틸 스터드 버튼나사의 부품에 대한 코멘트를 달아주세요. 주로 글을 쓰는 때에는 이 모형이 아직 제작되지 않았거든요.

영상은 절반만 찍었어요.
