Введение.

Устали от беспорядка с кабелями и ищете решение? Больше не нужно искать!

Этот настраиваемый органайзер для кабелей можно адаптировать практически для любого кабеля, просто проведя несколько простых измерений.

С этим органайзером для кабелей вы можете быть уверены, что ваши кабели всегда будут упорядоченно уложены.

Зачем я это сделал?

Все мои кабели в прошлом были спутаны друг с другом, что могло привести к полному хаосу. Поэтому я подумал, что 3D-принтер может предложить мне решение. С тех пор я придумал этот дизайн, которым я очень доволен.

Я также сделал простую подставку, которая должна быть в состоянии вместить органайзер для кабелей.

Как сделать свой собственный органайзер для кабелей...

Внимание:Чтобы сделать свой собственный органайзер для кабелей, вам понадобится Fusion360.

Fusion360 доступен бесплатно на Autodesk.com

Поскольку почти все кабели отличаются друг от друга, вам необходимо провести некоторые измерения кабеля.

Вам необходимо измерить следующее:

• Толщина кабеля
  • Я использую штангенциркуль и провожу несколько измерений, чтобы исправить любые возможные ошибки.

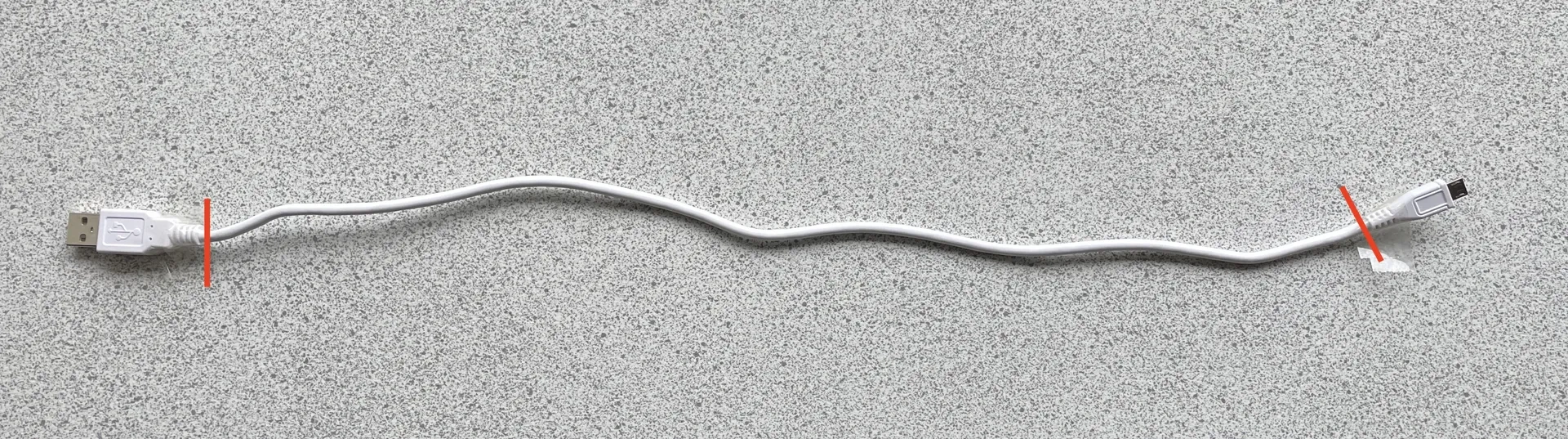

• Длина кабеля
  • Пожалуйста, убедитесь, что вы измеряете толькоНе включает.Длина кабеля с концевым разъёмом/соединителем
  • Помните, что лучше измерить длину кабеля немного короче, а не немного длиннее!

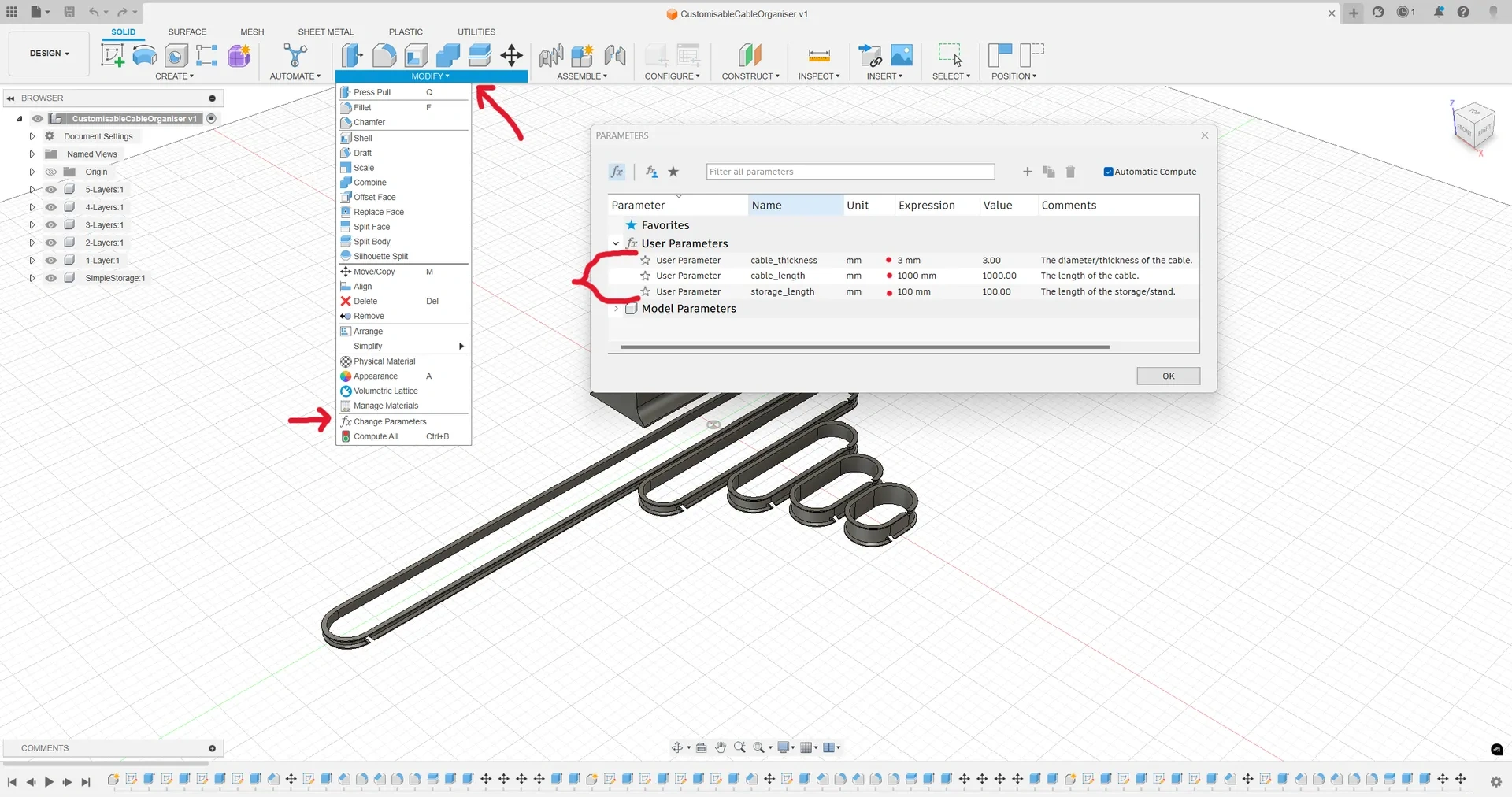

После получения толщины и длины кабеля вам необходимо открыть загруженный файл Fusion 360 и выбрать в верхнем меню "Изменить" → "Изменить параметры". Теперь должно появиться новое окно с параметрами, в котором вы можете ввести необходимую длину и толщину кабеля

Если у вас нет доступа к учетной записи Fusion360 или вы не знаете, как пользоваться Fusion360, пожалуйста, свяжитесь со мной в любое время.

С тех пор вы можете выбрать модель с необходимым количеством слоёв, но есть некоторые ограничения:

Файл: CustomizableCableOrganizer.f3d
1 этаж = минимальная длина кабеля 178 миллиметров
2 этажа = минимальная длина кабеля 375 миллиметров
3 этажа = минимальная длина кабеля 572 миллиметра
4 этажа = минимальная длина кабеля 769 миллиметров
5 этажей = минимальная длина кабеля 966 миллиметров

Файл: Longer_CustomizableCableOrganizer.f3d
7 этажей = минимальная длина кабеля 1360 миллиметров
10 этажей = минимальная длина кабеля 1951 миллиметр
12 этажей = минимальная длина кабеля 2345 миллиметров
15 этажей = минимальная длина кабеля 2936 миллиметров
17 этажей = минимальная длина кабеля 3330 миллиметров
20 этажей = минимальная длина кабеля 3921 миллиметр
22 этажа = минимальная длина кабеля 4315 миллиметров
25 этажей = минимальная длина кабеля 4906 миллиметров
27 этажей = минимальная длина кабеля 5300 миллиметров
30 этажей = минимальная длина кабеля 5891 миллиметр

Если у вас есть какие-либо вопросы по поводу этого процесса, пожалуйста, свяжитесь со мной в любое время.

Как сделать свой собственный органайзер для кабелей...

Если вы хотите использовать простую подставку, вам необходимо знать, какой длины она должна быть. Скорее всего, это будет зависеть от толщины всех кабельных органайзеров, которые вы планируете поместить в подставку.

Поэтому вам необходимо измерить толщину органайзера, который вы хотите хранить, и ввести это значение так же, как в случае с органайзером для кабелей: Fusion360 → Модификация → Изменение параметров.

Документ

Я загрузил четыре файла.

• Файл Fusion360, содержащий различные дизайны настраиваемых органайзеров для кабелей.
• Файл Fusion360, который включает поддержку более длинных кабелей.
• Файл в формате .stl, который должен подходить для оригинального 1-метрового кабеля Apple. После тестирования было установлено, что он подходит для интерфейса USB-A - Lightning.
• Файл в формате .stl, который должен подходить для оригинального кабеля Apple USB-C - USB-C длиной около 1 метра.

Пора создать свой собственный органайзер для кабелей и упорядочить все кабели!

Пожалуйста, не стесняйтесь публиковать свои работы, ставить лайки, оставлять комментарии или задавать любые вопросы, которые у вас могут возникнуть:D

----

Обновление...

Обновление от 11 июля 2024 года.
Был добавлен новый файл .stl. Он должен подходить для оригинального кабеля Apple USB-C - USB-C длиной около 1 метра.

Обновление от 3 октября 2024 года.
Ошибки были обнаружены как в обычной, так и в расширенной версии конфигуратора кабелей, из-за чего Fusion360 не мог правильно обработать модель.
Ошибка уже исправлена, и новый тестовый файл уже загружен.
