Description

Je n'aimais pas le stand qui...mon microscope numérique.Ça n'était pas fourni, alors j'ai conçu le mien. J'ai construit ce support en gardant cela à l'esprit. Il est conçu de manière à ce que vous puissiez imprimer uniquement le support du microscope, en vous appuyant sur la réglabilité du support, ou avec le mécanisme de réglage fin.

Remarque :Ce modèle ne contient que l'accessoire de montage du microscope. Il nécessite égalementLe stand.À imprimer. L'accessoire se visse sur un adaptateur d'accessoire (pièce incluse dans les fichiers du modèle de support) et nécessite un adaptateur pour ce montage (un adaptateur par accessoire).

Les caractéristiques

• Bague de serrage de 40 mm de diamètre pour maintenir le microscope (le support fourni avec le microscope nécessitait des vis spéciales qui s'inséraient dans le corps du microscope pour le maintenir en place).
• Il peut être imprimé avec un mécanisme de réglage fin, ou simplement comme un support en une seule pièce (en s'appuyant sur le réglage du support).
• Des pièces 3D disponibles pour édition dansmon projet Onshape.

Parties non imprimables

Il y a quelques parties non imprimables nécessaires.

• Deux (2) vis à tête de socket M3x10 pour fixer l'accessoire à l'adaptateur.
• (Version ajustable uniquement)Un (1) boulon à tête hexagonale M6-1.0 x 50 mm pour le bouton de réglage.
• (Version ajustable uniquement)Une (1) vis grub M3 x 3 mm pour verrouiller le pignon sur le bouton de réglage.
• (Version ajustable uniquement)Deux (2) vis à tête plate M3x10 mm pour fixer le support du microscope à la base de l'accessoire.
• (Version ajustable uniquement)Une (1) vis à tête hexagonale M3x10mm pour serrer l'anneau.
• (Version ajustable uniquement)Une (1) vis à tête carrée M3 pour appliquer une pression sur le rack et serrer l'assemblage. La longueur minimale pour celle-ci est de 6 mm, mais j'utilise une vis de 10 mm.

Instructions d'impression

Toutes les pièces peuvent être imprimées en PLA avec une buse de 0,4. Toutes les pièces utilisent une hauteur de couche de 0,2 mm avec un remplissage de 15% et 2 boucles de murs. J'ai inclus le fichier 3MF.

Support de microscope.

• Imprimez la version réglable si vous voulez le mécanisme de réglage fin, ou la version non réglable si vous voulez vous fier uniquement au réglage du support.
• Imprimer avec un anneau de serrage dans l'air.
• J'ai imprimé sans support, et ça s'est bien passé, avec juste un peu de rugosité sur le dessous du haut de l'anneau, mais vous pouvez ajouter un support là-bas pour être sûr.

Base d'accessoires.

• N'imprimez que si vous voulez le mécanisme d'ajustement fin.
• Imprimez avec la queue d'aronde orientée vers le haut.
• Aucun soutien nécessaire.

Rack.

• N'imprimez que si vous voulez le mécanisme d'ajustement fin.
• Imprimez avec l'engrenage du rack orienté vers le haut.
• Aucun soutien nécessaire.

Pinion.

• N'imprimez que si vous voulez le mécanisme d'ajustement fin.
• Imprimez sur le côté avec un trou central percé verticalement.
• Aucun soutien nécessaire.

Bloc de pression.

• N'imprimez que si vous voulez le mécanisme d'ajustement fin.
• Imprimez avec l'ouverture découpée faisant face vers le haut.
• Aucun soutien nécessaire.

Bouton

• Imprimez avec un visage plus grand sur le lit de l'imprimante.
• Aucun soutien nécessaire.

Instructions d'assemblage pour la version non réglable.

Il suffit de visser la monture sur l'adaptateur d'accessoire en utilisant les deux vis M3 du côté à queue d'aronde de l'adaptateur. Les têtes de vis doivent s'enfoncer dans l'adaptateur. La monture doit être fixée de telle sorte que l'anneau de serrage soit orienté vers le bas de l'adaptateur.

Après cela, vous devriez être en mesure de monter l'accessoire sur le support, comme décrit dans les instructions du support.

Instructions d'assemblage pour la version réglable.

1. Assemblez le pignon d'entraînement.

Le pignon s'insère à l'arrière de la base de l'accessoire et est fait pivoter à l'aide d'une molette. Le pignon est verrouillé sur la molette à l'aide d'une vis grub.

Assemblez une poignée en appuyant un boulon hexagonal sur la tête de la poignée imprimée en 3D et en vous assurant que la tête hexagonale est solidement insérée dans la découpe. Il devrait y avoir un ajustement serré pour empêcher tout mouvement.

Comencez à visser la vis M3 dans le pignon avant d'installer le pignon (ce sera plus difficile une fois qu'il sera à l'intérieur de la base). Le trou est dimensionné de telle sorte que la vis devrait être auto-taraudante. Vissez partiellement dans le pignon sans commencer à sortir à l'intérieur du trou du centre du pignon.

Passez le pignon à travers l'encoche à l'arrière de la base tout en poussant le bouton de réglage à travers le côté de la base. Vous voulez que le bouton soit sur le côté droit de la base (le côté avec un seul trou). Vous pourriez peut-être avoir le bouton de l'autre côté (peut-être pour les gauchers), mais cela pourrait interférer avec la vis de pression.

Passez la poignée à travers le trou du pignon et poussez-la aussi loin que possible (la face de la base de la poignée touchant la partie de base de l'accessoire). Maintenant, resserrez la vis du pignon pour verrouiller le pignon à la poignée de réglage. Veillez à ne pas trop serrer pour éviter d'endommager les filets. Il peut être plus facile d'installer temporairement le rack dans la base pour aider à maintenir

2. Assemblez le rack et le bloc de pression.

Le rack s'insère dans la base et s'emboîte avec le pignon. Vous pouvez tester pour vous assurer que cet engrenage fonctionne correctement en installant temporairement le rack et en tournant le bouton pour vous assurer que le rack se déplace sans heurts.

Pour éviter que l'assemblage du rack ne se détache, il y a une vis de pression dans l'assemblage final qui peut être ajustée pour appliquer une force de serrage sur le rack. Pour éviter que la vis n'endommage pas le rack, un bloc de pression est utilisé pour répartir un peu la force.

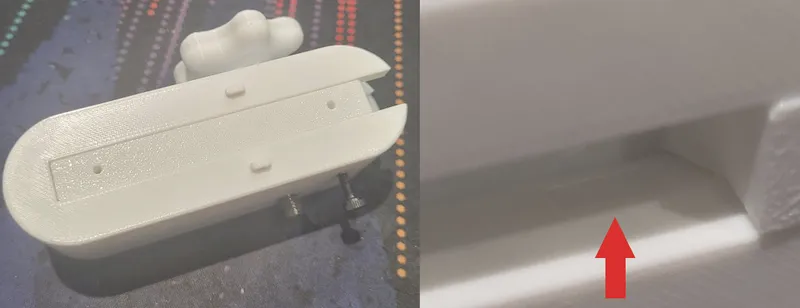

Nous devons installer ce bloc de pression avant d'installer le rack. C'est une pièce assez petite, donc ça peut être un peu délicat. Les tolérances de taille devraient être adéquates pour qu'il s'insère simplement. Pour installer, placez le bloc de pression dans le trou correspondant dans la queue d'aronde de la base. La découpe de la vis sur le bloc de pression devrait entrer dans le trou (non visible après l'installation)

Une fois que le bloc de pression est installé (veillez à ne pas faire basculer la base, sinon le bloc de pression tombera), installez le rack en l'insérant à partir de l'extrémité ouverte de la queue d'aronde. Vous devrez peut-être appuyer sur le bloc de pression pour que le rack puisse se déplacer au-dessus de celui-ci. Une fois le rack installé, il maintiendra le bloc de pression en place.

3. Attacher le support du microscope.

Les vis de montage du microscope s'insèrent dans le rack à l'aide de deux vis à tête ronde M3x10. Les têtes des vis doivent être encastrées dans la pièce de manière à être alignées avec la face extérieure. L'anneau de serrage doit être plus près du bas, près du bouton de réglage.

Il y a également des rainures sur le dessous de la face du support qui interagissent avec les guides sur la partie de base, ce qui empêche le rack de descendre trop loin et de se désengager du pignon.

À ce stade, vous pouvez également fixer la vis M3 à l'anneau de serrage. Elle passe à travers le côté contre-alésé et s'auto-vise de l'autre côté. Installez cette vis, mais laissez-la détachée pour le moment afin que vous puissiez installer le microscope plus tard.

4. Attachez la vis de pression et ajustez la pression.

Du côté opposé au bouton de réglage, il y a un trou pour une vis M3. Celle-ci interagit avec le bloc de pression à l'intérieur de la base. Le trou est dimensionné de manière à ce que la vis puisse se visser toute seule.

Pendant l'installation de la vis, continuez à vérifier le relâchement du rack et du support du microscope. Une fois que la vis de pression commence à interagir avec le bloc de pression, elle devrait commencer à pousser le bloc de pression sur le côté du rack, en ajoutant une certaine pression et en serrant l'assemblage. Veillez à ne pas trop serrer, car cela pourrait endommager le filetage ou serrer l'assemblage trop fort

5. Monter sur l'adaptateur d'accessoires.

Utilisez deux vis M3x10 mm pour fixer l'assemblage du support du microscope à l'adaptateur d'accessoires. Vous devrez peut-être imprimer un adaptateur supplémentaire (pièce incluse dans le modèle de support) si vous utilisez déjà l'adaptateur imprimé dans l'assemblage du support. Les vis s'enfoncent dans la partie de l'adaptateur et se vissent automatiquement dans la partie de base.

6. Attacher au support et installer le microscope.

L'accessoire de montage ne peut pas être monté sur le support comme décrit dans les instructions du support. Vous pouvez également installer le microscope dans l'anneau de serrage et visser la vis M3 pour serrer l'anneau autour du corps du microscope.

L'avenir.

Il y a quelques changements que je pourrais faire dans le futur.

• Redessinez le mécanisme de pression pour le rendre plus facile à installer et pour obtenir un meilleur contrôle de l'étanchéité.
• Ajoutez des options de montage pour microscope avec différents diamètres d'anneau pour supporter d'autres modèles de microscope.
• Trouvez un moyen de réduire la dépendance aux vis autotaraudeuses, car j'ai toujours peur de les serrer trop fort et d'endommager une pièce.
