Ich hatte gerade keine Ethernet-Boots mehr, aber ich hatte reichlich flexibles Filament, also beschloss ich, meine eigenen in parametrischer Form zu modellieren, damit ich keine Boots mehr nach Kabelgröße bestellen musste.

Ich habe versucht, das Modell so griffig wie möglich zu machen, indem ich verschiedene Schnitte um die Zugentlastung und auf der Rückseite des Verbinders hinzugefügt habe.

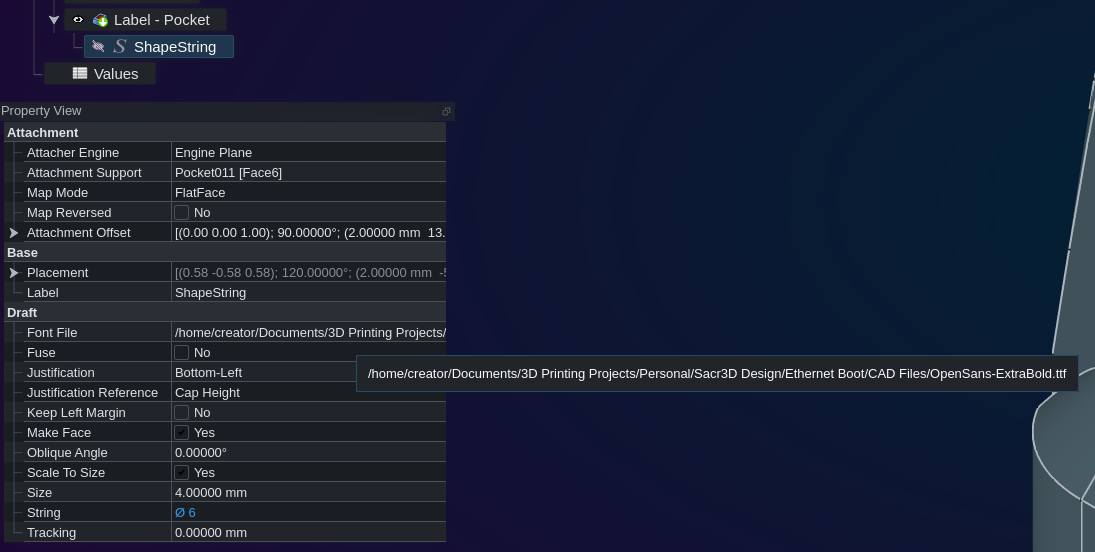

Wenn Sie Änderungen vornehmen müssen und das Etikett korrekt aktualisiert werden soll, müssen Sie die "Schriftartendatei" ändern, um die enthaltene Schriftart unter "Andere Dateien/Schriftartendateien/" zu verwenden. Siehe das Bild unten als Referenz.

1. Extrahieren Sie die ttf-Datei und platzieren Sie sie im selben Verzeichnis wie die Datei "Ethernet_Boot.FCStd".

2. Aktualisieren Sie den Standort der "Schriftartdatei" innerhalb des FreeCAD-Dokuments.

Nachdem Sie den Pfad der "Schriftartdatei" aktualisiert haben, können Sie nun die Parameter des Modells in der Tabelle "Werte" einstellen.

Remixing ist willkommen. FreeCAD-Datei inklusive!

Materialien

• Polymaker - PolyFlex TPU95-HF

Empfohlene Druckeinstellungen

• Düse:0,4 mm

• Füllung:15% Gyroid

• Schichten und Umrisse:0,20 LH / 3B3T / 1P

• Unterstützt:Keine.
