Module d'éclairage hydroponique pour tour, Partie 1

Ce module n'est pas seulement une "lumière au-dessus" - c'est une section entièrement fonctionnelle qui remplace le couvre-chef standard d'une tour hydroponique. Il est conçu dans le cadre d'un système modulaire où la mécanique, l'éclairage et le contrôle sont logiquement séparés. Cette partie se concentre sur la structure et l'éclairage, tandis que le contrôleur sera abordé dans la partie suivante.

Concept

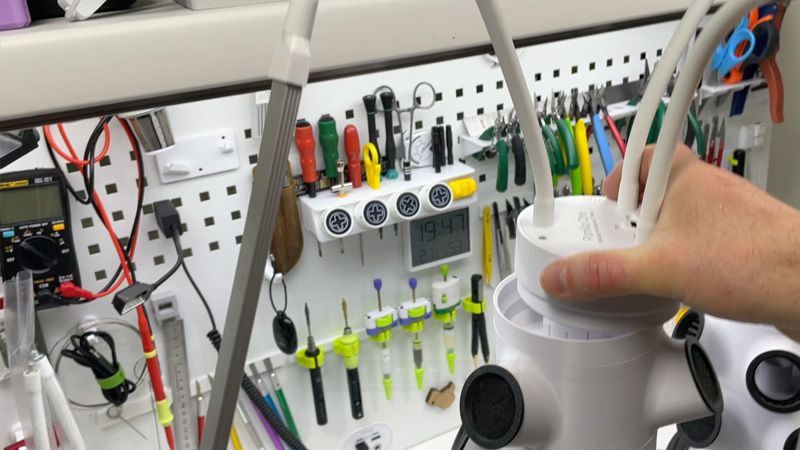

l'idée principale était de créer une solution d'éclairage pratique, fonctionnelle et flexible qui ne gêne pas. Le module est entièrement amovible - il s'enlève avec tout le câblage, sans aucun tracas. C'est important, car accéder au réservoir, recharger les nutriments et effectuer l'entretien général ne devrait pas devenir une lutte.



Boost-moi.Si vous aimez ce modèle, un repost, un boost ou un like est la meilleure façon de dire "faites-en plus". Cela soutient directement le développement et la création de nouveaux projets.



Le module est entièrement scellé, ce qui est crucial en hydroponie. L'humidité, la condensation et les éclaboussures ne doivent pas pénétrer à l'intérieur.



L'éclairage.

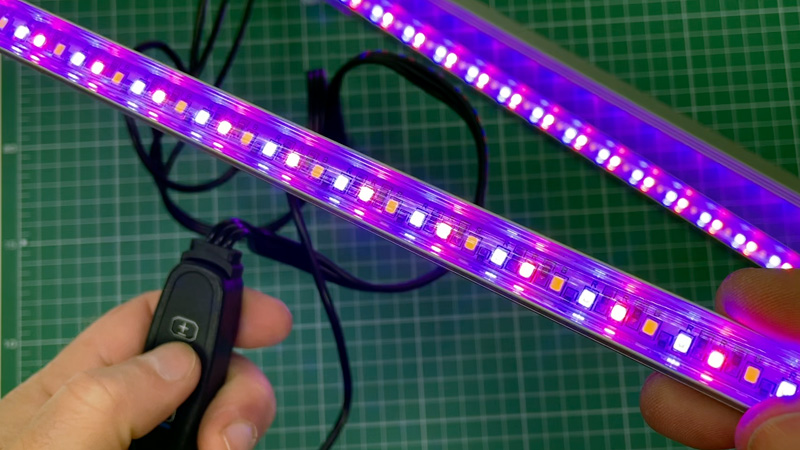

Le système utilise un éclairage à double canal, qui sera ensuite contrôlé par un contrôleur personnalisé. Cela permet un réglage flexible du spectre et différents modes de fonctionnement (scénarios végétatifs, de floraison ou mixtes).

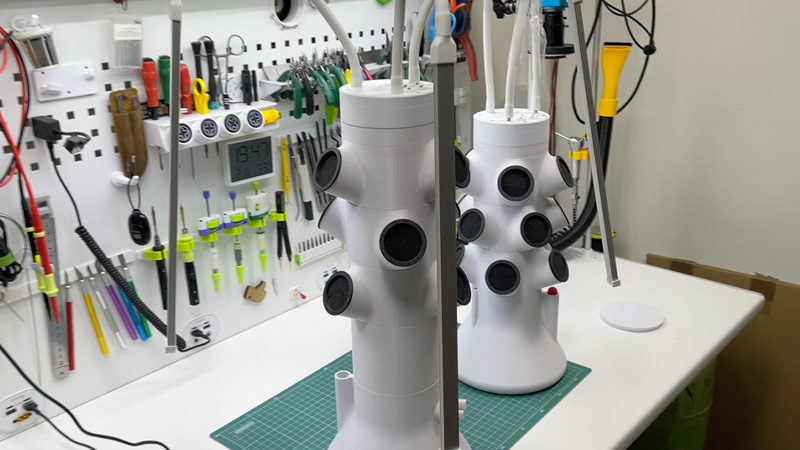

Après avoir testé plusieurs designs, j'ai opté pour une disposition "ressemblant à une araignée" utilisant des bras d'éclairage flexibles. Cela s'est avéré être la solution la plus pratique :

• facilement ajustable au fur et à mesure que les plantes poussent.
• ça ne bloque pas l'accès à la tour.
• Il assure une répartition uniforme de la lumière.

Cette approche est bien plus pratique que les cadres rigides ou les lumières de style anneau.

Contrôleur (Note importante)

Le contrôleur de stock qui accompagnait la lampe chinoise est la partie la plus faible :

• très basique.
• Une logique de timing incorrecte (y compris les limites maximales de durée de lumière)

Ça n'a jamais été destiné à être utilisé.

Le plan est d'utiliser un contrôleur personnalisé avec :

• Wi-Fi et interface web.
• Contrôle de l'éclairage à deux canaux.
• Le contrôle de l'irrigation.
• Surveillance de la température de la solution nutritive.
• Contrôle externe optionnel des ventilateurs (ventilation / refroidissement)

Cela sera abordé dans une partie séparée, avec une logique et des fonctionnalités plus avancées.

Construction et matériaux.

Les supports pour les profils lumineux sont imprimés en polycarbonate. En réalité, il n'y a pas de chaleur significative, donc vous pouvez les utiliser en toute sécurité :

• PETG
• ABS/ASA

Le polycarbonate est davantage un choix excessif qu'une nécessité.

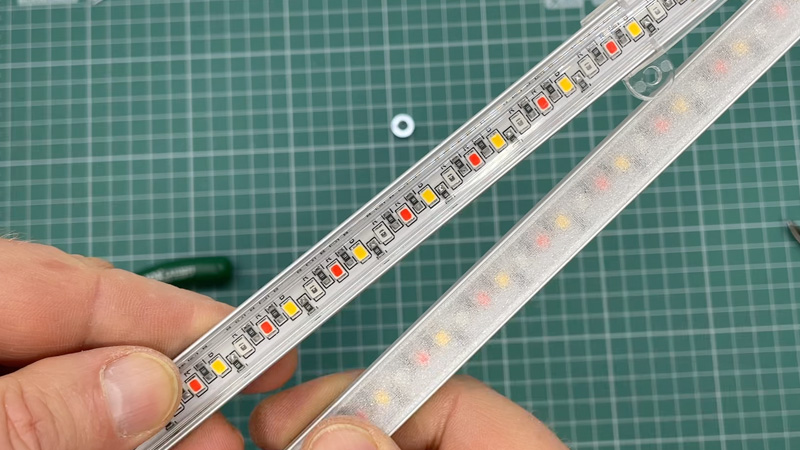

En ce qui concerne le diffuseur, la version standard est essentiellement juste du polycarbonate transparent avec presque aucune diffusion. Il a été remplacé par :

• du polycarbonate transparent et fin.
• des propriétés de diffusion de la lumière améliorées.

En conséquence, la lumière est plus douce et distribuée de manière plus uniforme, sans faisceaux directs agressifs.

Assemblée.

L'assemblage est simple. Cette partie est purement mécanique :

• le corps principal.
• montures
• des éléments légers.

Il n'y a pas d'électronique complexe à ce stade - cela viendra plus tard.

Impression et fichiers

Les fichiers seront disponibles dans :

• 3MF —avec des réglages pré-configurés.
• STL — pour ceux qui préfèrent leur propre réglage.

Important :3MF ne garantit pas des résultats identiques.

La raison en est les limitations de la plateforme. Lors du téléchargement sur des sites comme MakeWorld :

• certaines configurations peuvent être simplifiées.
• Les paramètres non standard pourraient ne pas être préservés.

En conséquence :

• Le même fichier peut s'imprimer différemment.
• Les gens signalent des impressions ratées.

Ce n'est pas toujours un problème de modèle.

Si vous êtes juste en train d'imprimer, gardez cela à l'esprit.

Si vous publiez - vous savez déjà comment ça fonctionne.

Soutient

Le modèle comprend des supports utilisant une interface (couche de matériau de support).

Si ça ne fonctionne pas pour vous :

• Ajustez vos propres paramètres de support.
• Réglez-le pour votre imprimante.

S'appuyer entièrement sur les paramètres de l'auteur n'est pas toujours une bonne idée. Même lorsque tout est réglé correctement, les limitations de la plateforme peuvent toujours modifier le résultat.

Resumé

À ce stade, c'est :

• Une plateforme mécanique bien pensée.
• Une solution d'éclairage flexible et réglable.
• Une base pour un système de contrôle plus avancé.

La partie suivante se concentrera sur le contrôleur et l'électronique, où cela passe d'une simple lumière à un système entièrement géré.

Voir la vidéo pour plus de détails :

Si ça vous a plu, faites-le moi savoir en cliquant sur "J'aime" !
