Resumen

Solo en caso de que alguien estuviera lo suficientemente loco como para intentar imprimir esto, desmonté la flauta original y la subí como un archivo STP.

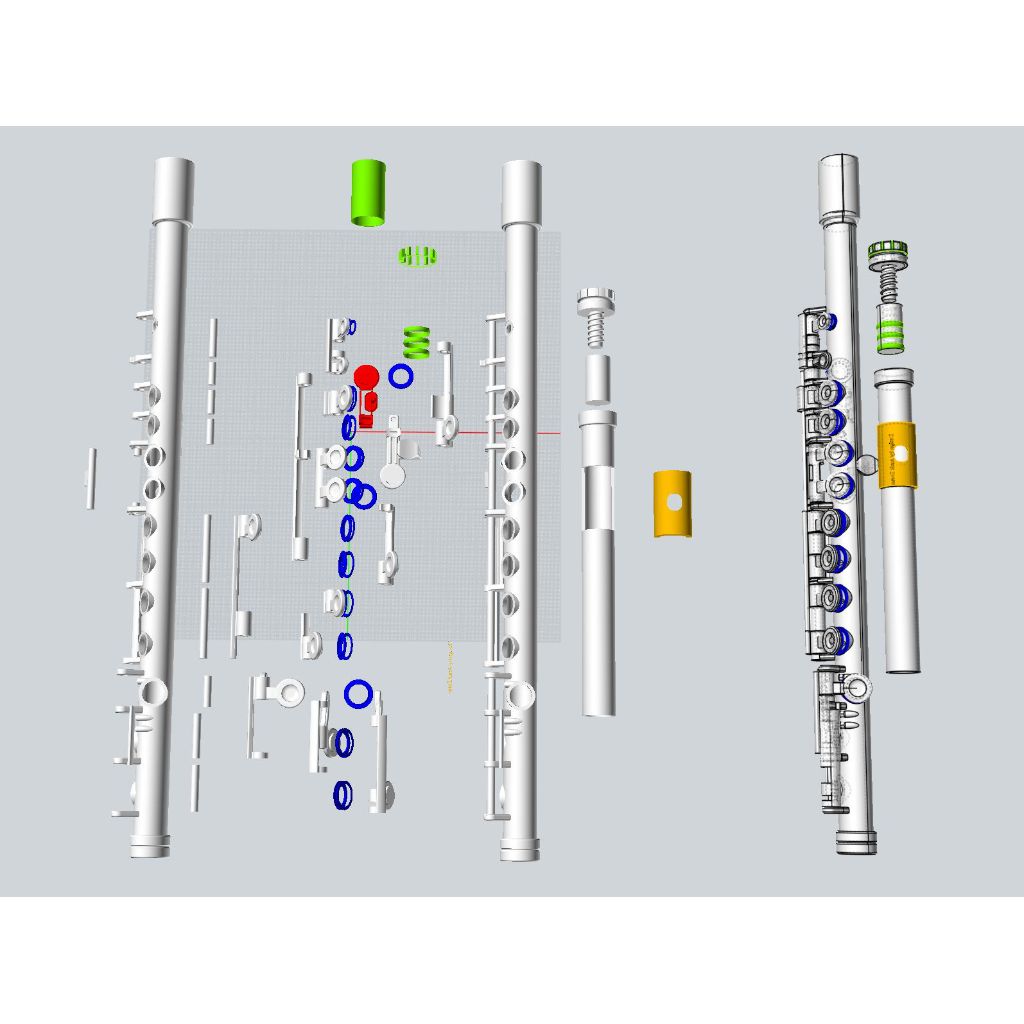

El cuerpo de la flauta de la extrema izquierda ha sido modificado por mí para eliminar las varillas de las teclas de dedo, ya que no se pueden ensamblar si se utiliza el diseño original. Añadí agujeros para que alguien pueda intentar remodelar la flauta con las teclas de dedo y las varillas extraíbles. Tenga en cuenta que hay una varilla especial en la extrema izquierda.

El cuerpo central de la flauta principal no está modificado, sino que ha sido deconstruido.

La flauta principal derecha está tal y como se diseñó.

Los piezas verdes, supongo que necesitan ser de material de goma o similar. Lo mismo con los sellos de llave azules.

La pieza roja es una parte que necesita ser reparada o remodelada a fondo, porque hay algunas caras defectuosas y bordes faltantes.

Si esto realmente iba a ser impreso por alguien, se necesitaría hacer un trabajo significativo para lidiar con las tolerancias (incluso en una impresora SLS).

El cuerpo principal de la flauta sin la boquilla tiene una longitud de 492,43 mm.

Incluí un STL del cuerpo de la flauta principal modificado porque Thingiverse requiere un STL. Pero, en realidad, las modificaciones se deben hacer con algo que soporte STP, así que no estoy incluyendo las otras partes como archivos STL.
