私の教育用機械的な例シリーズ

このモデルは、80 mm×80 mmのベースプレート上にある私の教育用機械的なメカニズムの例の1つです。
このコレクションでは、このシリーズの全てのモデルを見ることができます =>[機械的なメカニズムの例]

現在のモデル

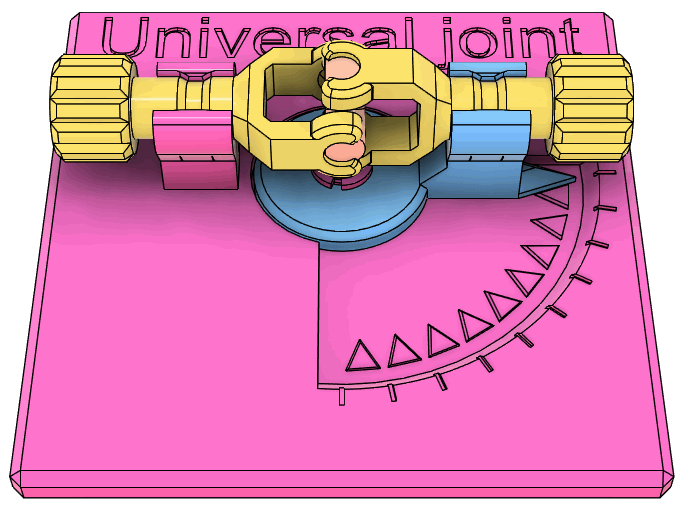

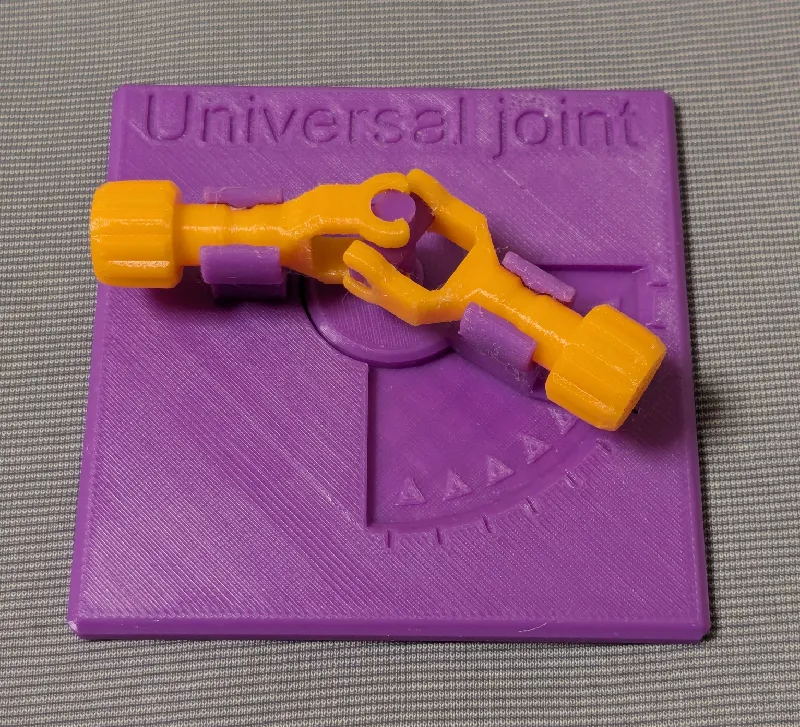

これはカルダンユニバーサルジョイントの教育用モデルです。



簡単な説明

Aユニバーサルジョイントこれは、シャフトがまっすぐに並んでいない場合に、あるシャフトから別のシャフトに回転運動を伝達するために使用されます。



この教育モデルでは、2本の交差するシャフトがカルダンジョイントによって接続された最も単純なユニバーサルジョイントが示されています。十字形のコンポーネント、しばしば「」として呼ばれることもあります。蜘蛛この構造では、角度が大きくない限り、一方のシャフトの回転が他方のシャフトにスムーズに伝達されます。



しかし、アニメーションからおわかりのように、カルダンユニバーサルジョイントでは、出力シャフトは一定の速度で回転しない。たとえ入力シャフトがそうであったとしても、その回転速度は入力角度に応じて周期的に変化し、関節角度が大きくなるほどその効果がより顕著になります。



したがって、アプリケーションで一定の回転速度が必要です。ダブル・カルダン・ジョイントまたはその他のもの。定速(CV)ジョイント代わりにこれらが使用されます。

ケース

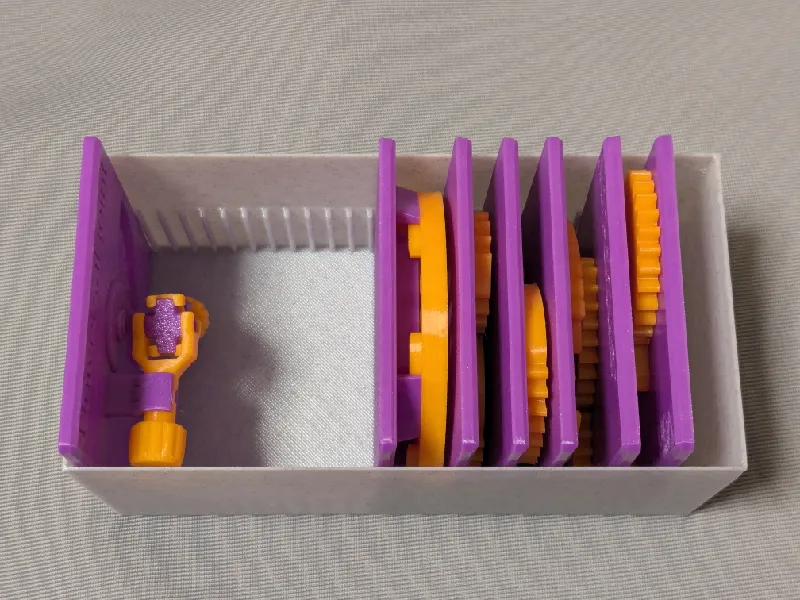

このモデルは、付属のケースと互換性があります。私の最初のセットで。。



印刷

• 名前のついたモデルを使用してください。???-printable.stl印刷用。
  名前が挙げられたモデルたち。???-assembled.stlこれらは、どのように組み立てるべきかを示すためだけに提供されています。

• 使用してください。よく乾いたPETGより優れた寸法精度を得るために。
• 使用してください。0.1 mm または 0.08 mm の層厚さより滑らかい表面を得るために。
• オーバーハングの場合は、印刷速度を遅くしてください。
• 選択してください。ランダムな縫い目の位置よりスムーズな回転を実現するために。
  ランダムに分布した縫い目は、何度か着用した後に簡単に磨耗してしまうはずです。

サンディングとファイリング

時には、ギアがストリンギング効果やエレファントフット効果に苦しめられ、シャフトに余計にきつくフィットしてしまうことがあります(ギアは0.15 mmの径方向クリアランスで設計されています)。

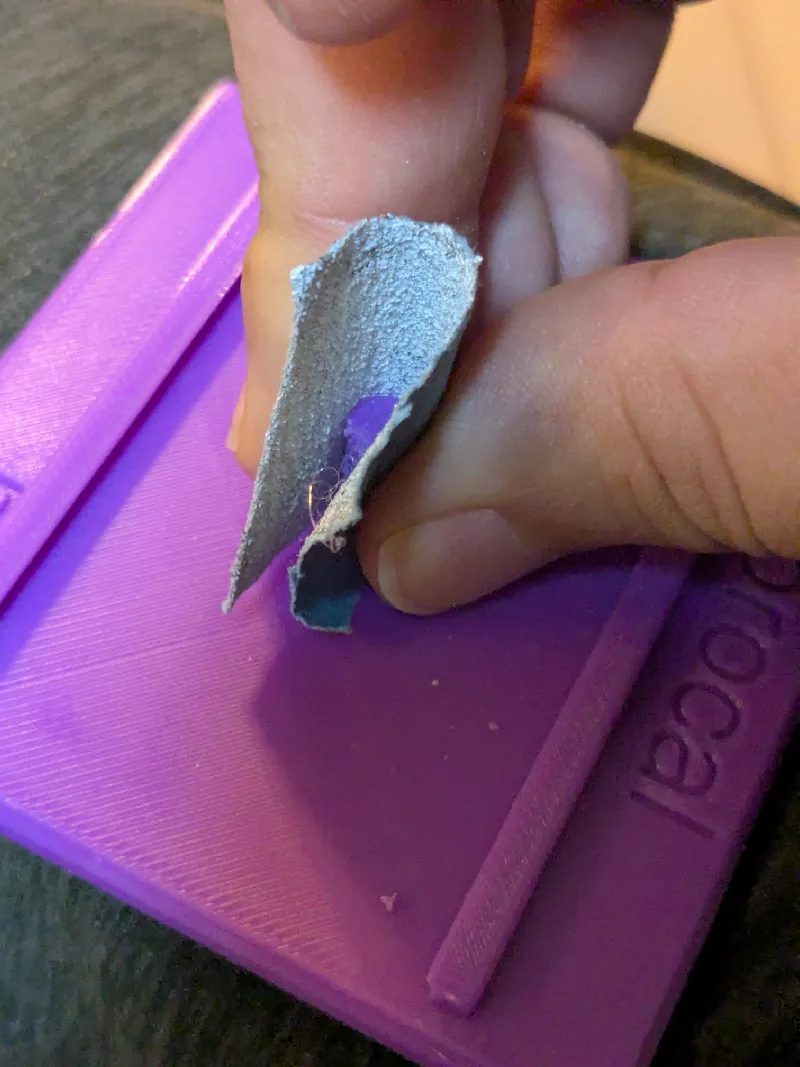

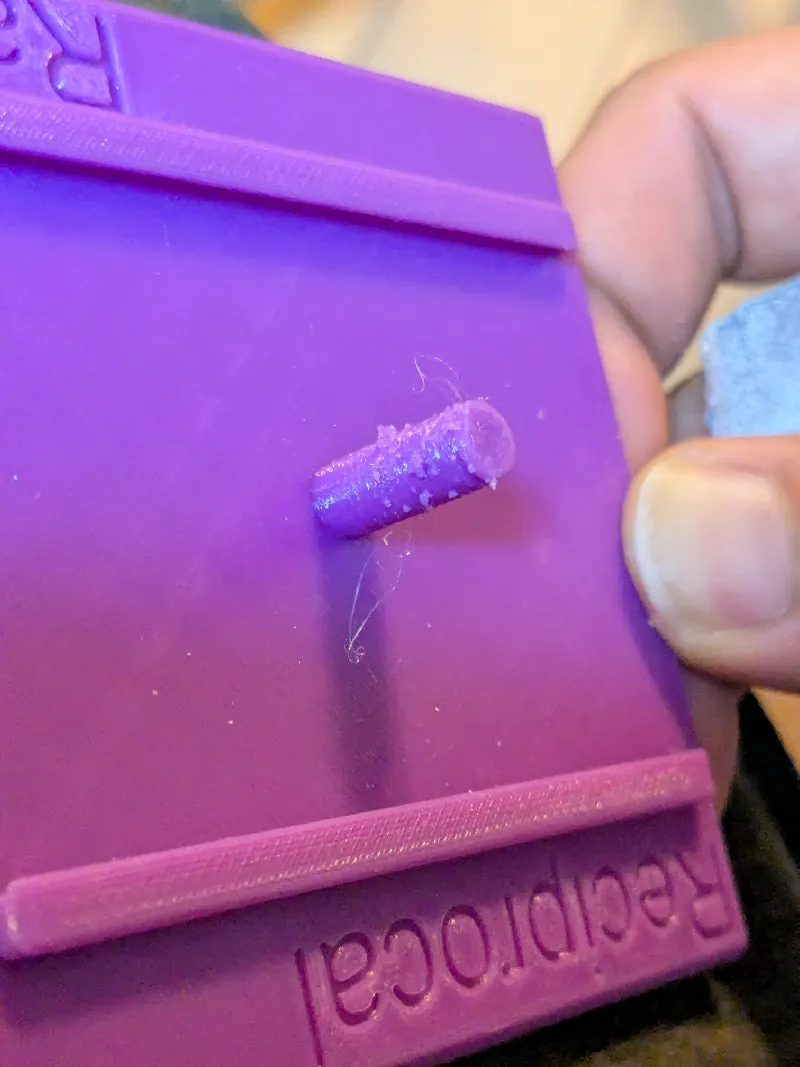

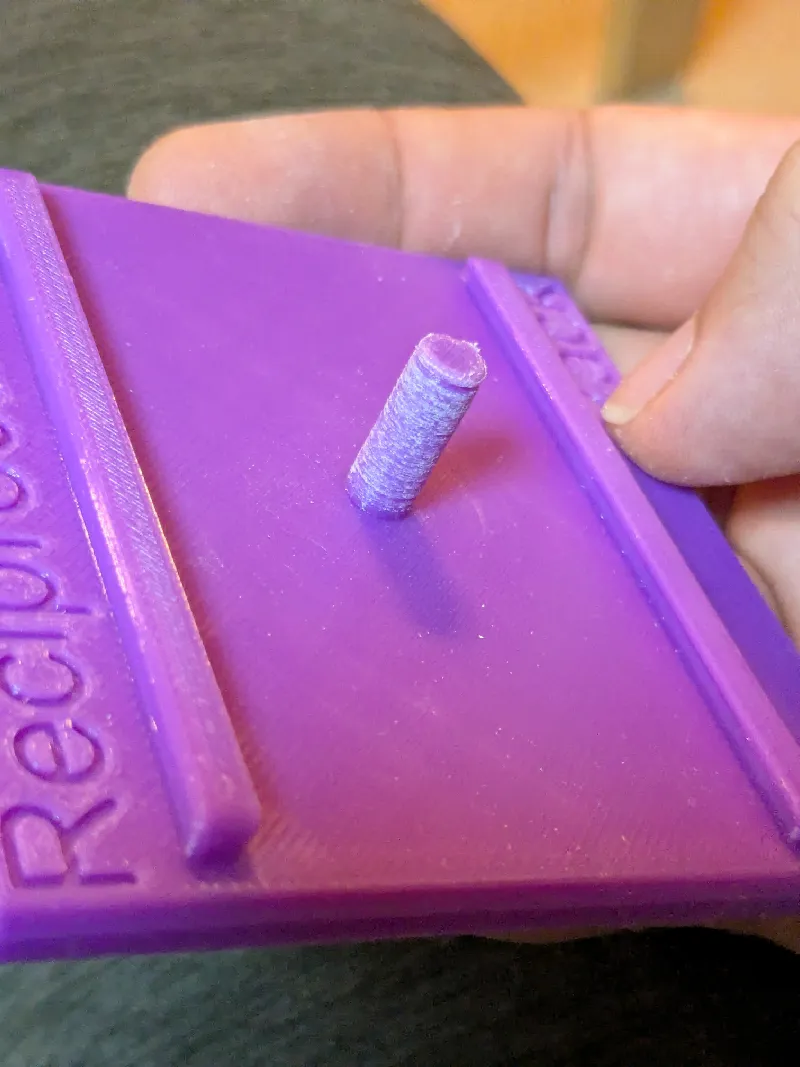

弦の張りが原因でシャフトに粗い表面が見える場合は、小さな砂紙で粗さをサンディングしてください。

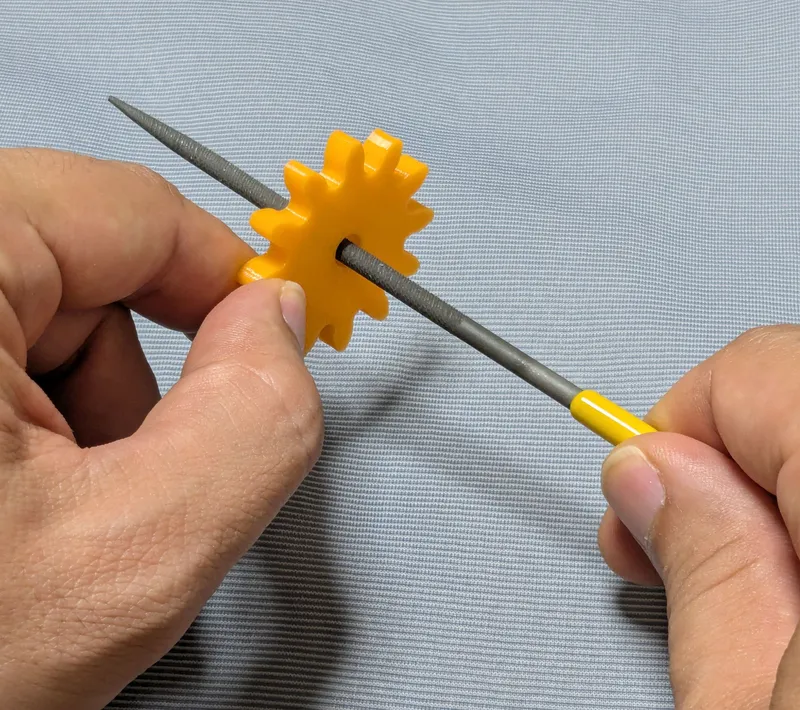

もし象の効果でギアがスムーズに回転しないと感じる場合は、細い丸型のバールファイルを使って穴をわずかに広げてください。

これらの問題がなければ、部品は最小限の摩擦で非常にスムーズに回転するはずです。

組み立て

理論的には、接着創は必要ありません。



ただ、部品を組み立てるだけです。



ベアリングに2つのシャフトを取り付けるのは、フィラメントが水分を吸収して弱くなっている場合に少し面倒なことがあります。それで、割れないように気をつけてください。シャフトを押し込むときの彼ら。



もしあなたの印刷物にストリンギングが見えるなら、それはフィラメントが非常に湿っていることのサインです。



その他の教育モデル

私の教育用機械的なメカニズムの例のモデルにも興味があるかもしれません。

このコレクションでそれらを見つけてください：
https://makerworld.com/collections/15048577-my-educational-mechanism-models

謝辞

私はGearsにハマったのはおかげさまです。クズキ。素晴らしいですね記事そしてユーチューブの動画このシリーズで示されたメカニズムの多くは、 の紹介から来ています。彼のウェブサイト彼も作ってるよ。素晴らしいギアモデル彼自身。このシリーズは、彼のインスピレーションなしには存在しなかったでしょう。

ギア歯形の設計に関する技術的な詳細について、多くのことを学びました。ハグルマ・ノ・ハナシのウェブサイト。それは本当に感謝しています。
