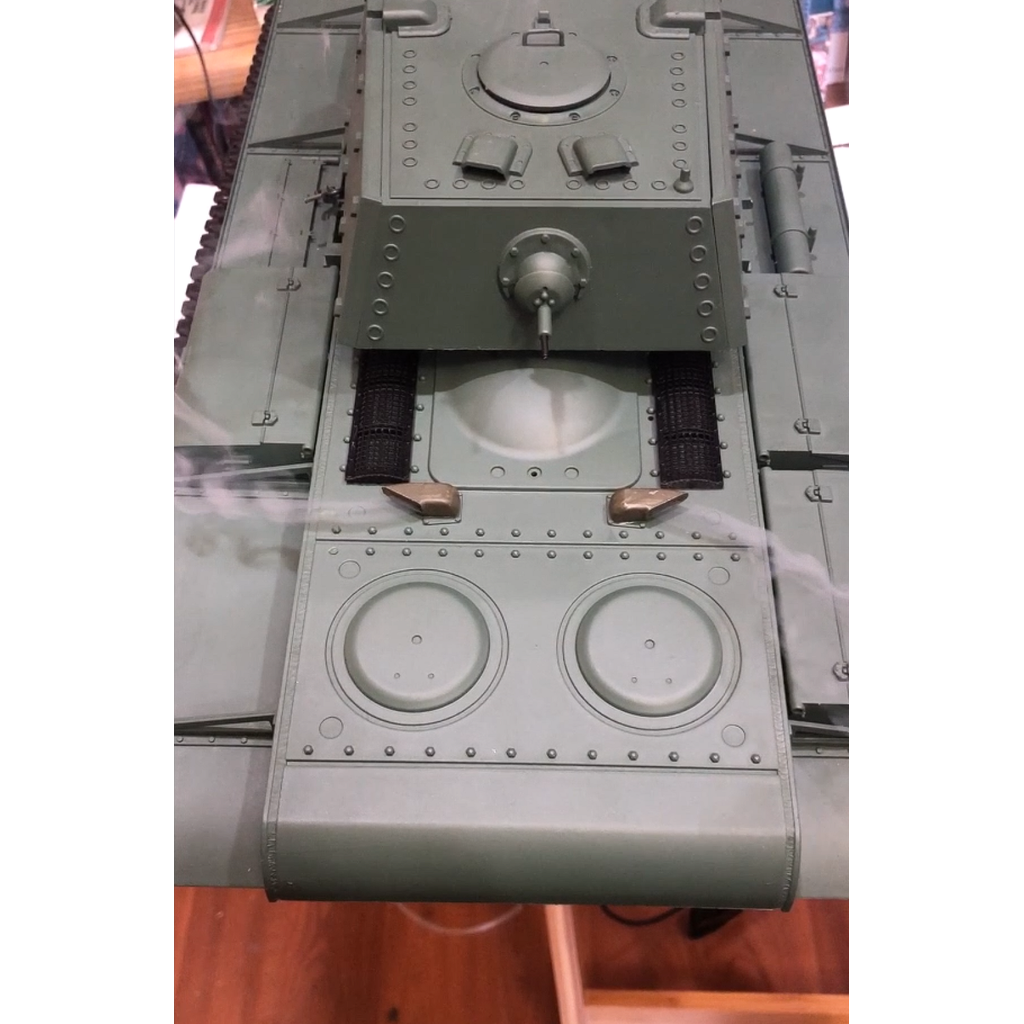

Dies ist ein unauffälliger Auspuffkrümmer, um Rauch zu den Auspufföffnungen des Heng Long 1/16-Maßstab RC-Tanks zu leiten.

Wenn der Panzer aus der Fabrik kommt, wird der Rauch durch das Rücklichtgehäuse im unteren Rumpf geleitet. Es soll durch die Auspuffrohre auf dem oberen Motordeck austreten.

Ich habe die festen, nicht funktionierenden Plastik-Abgasendstücke entfernt und sie durch funktionierende hohle Metallendstücke von Forgebear Tanks ersetzt.

Allerdings kann man die Schläuche auch dann nicht direkt zu den Rohren führen, weil einer der Elektromotoren sehr nah an der Auspuffspitze ist.

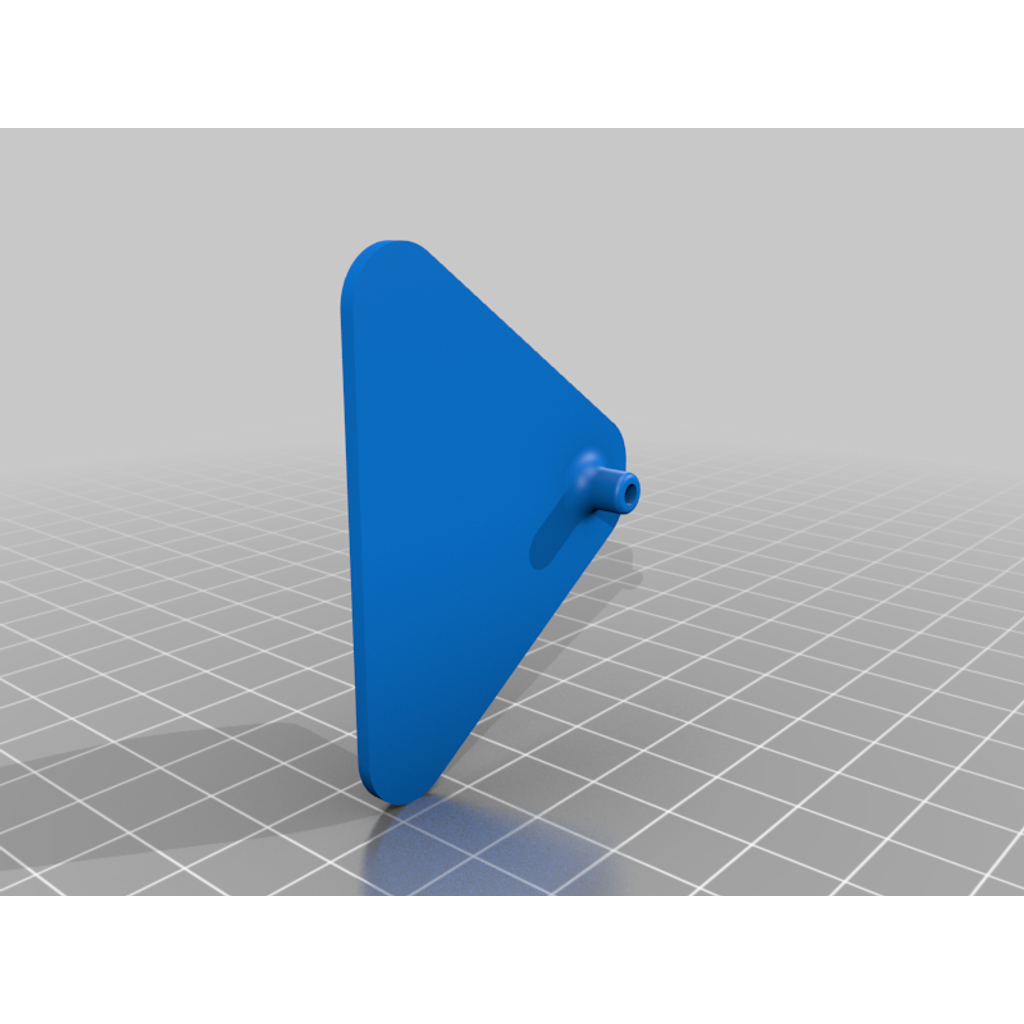

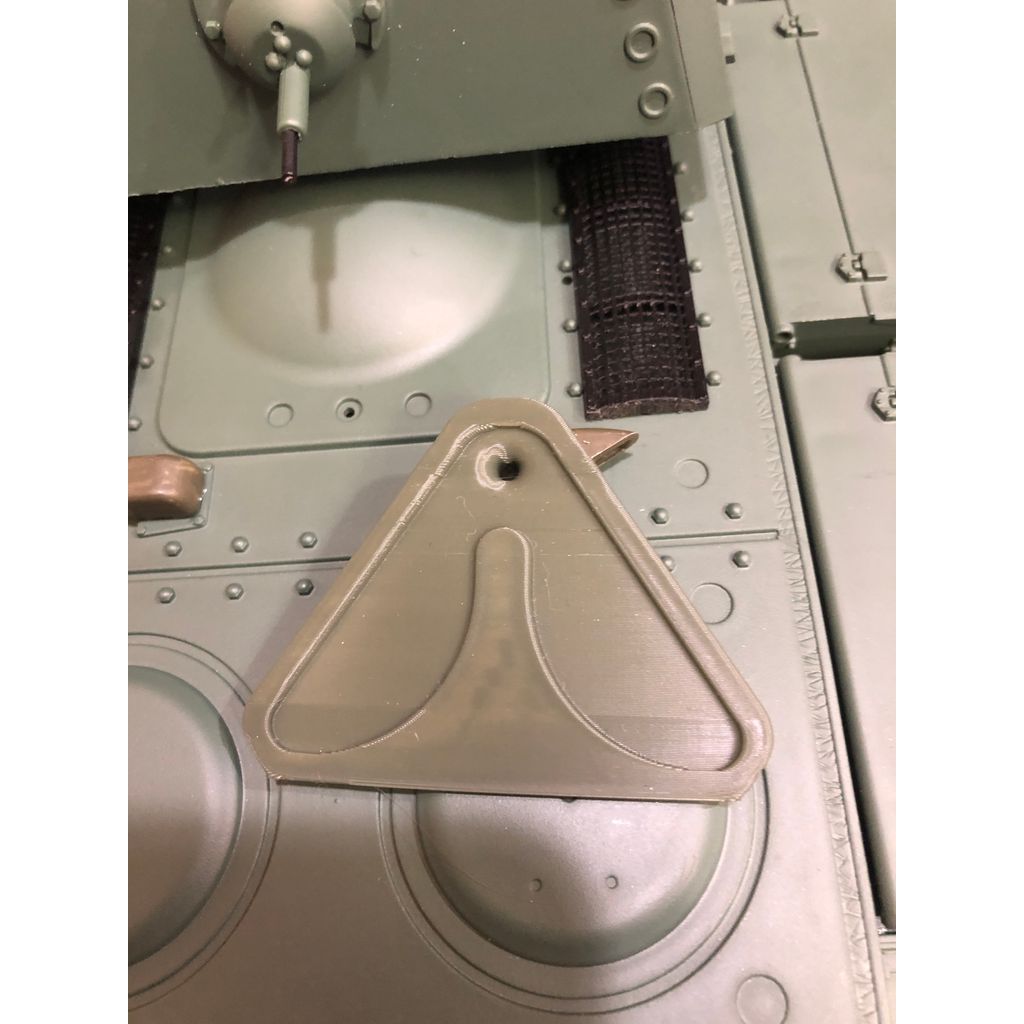

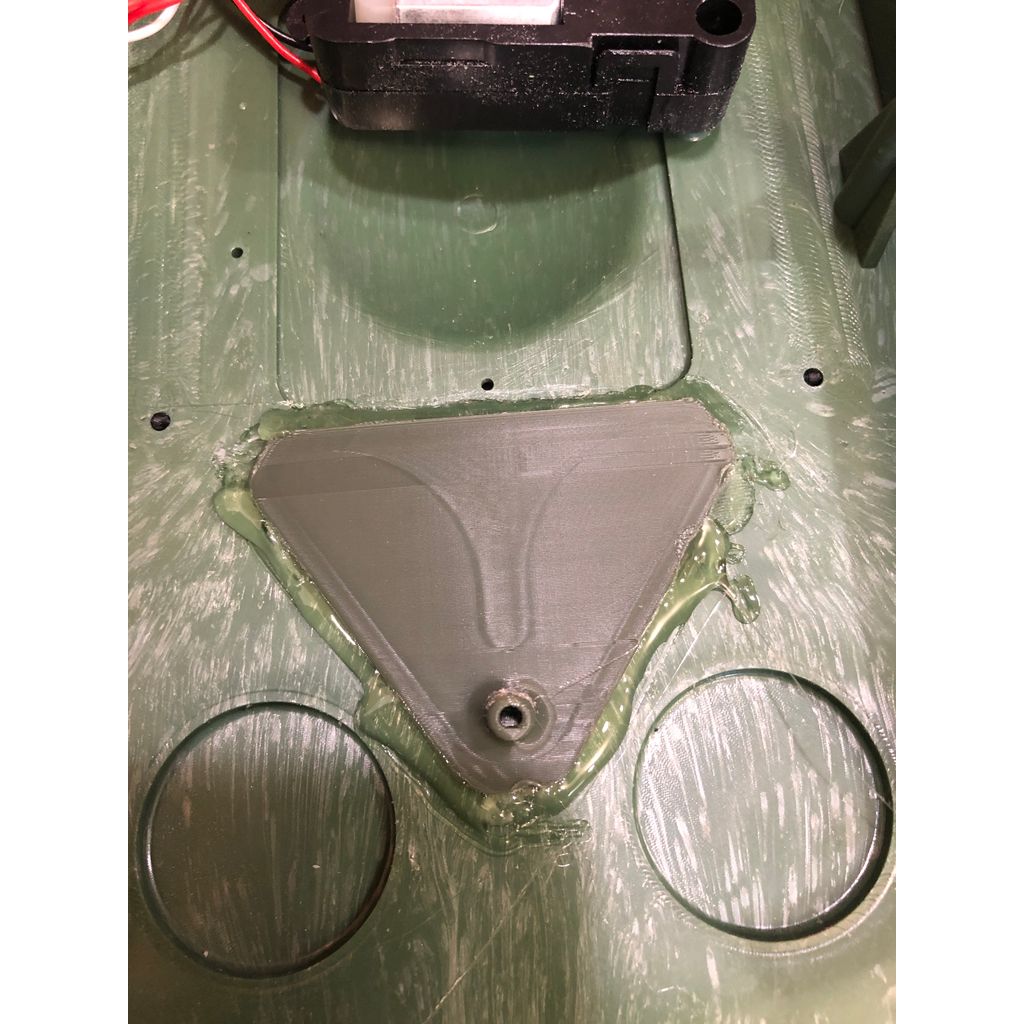

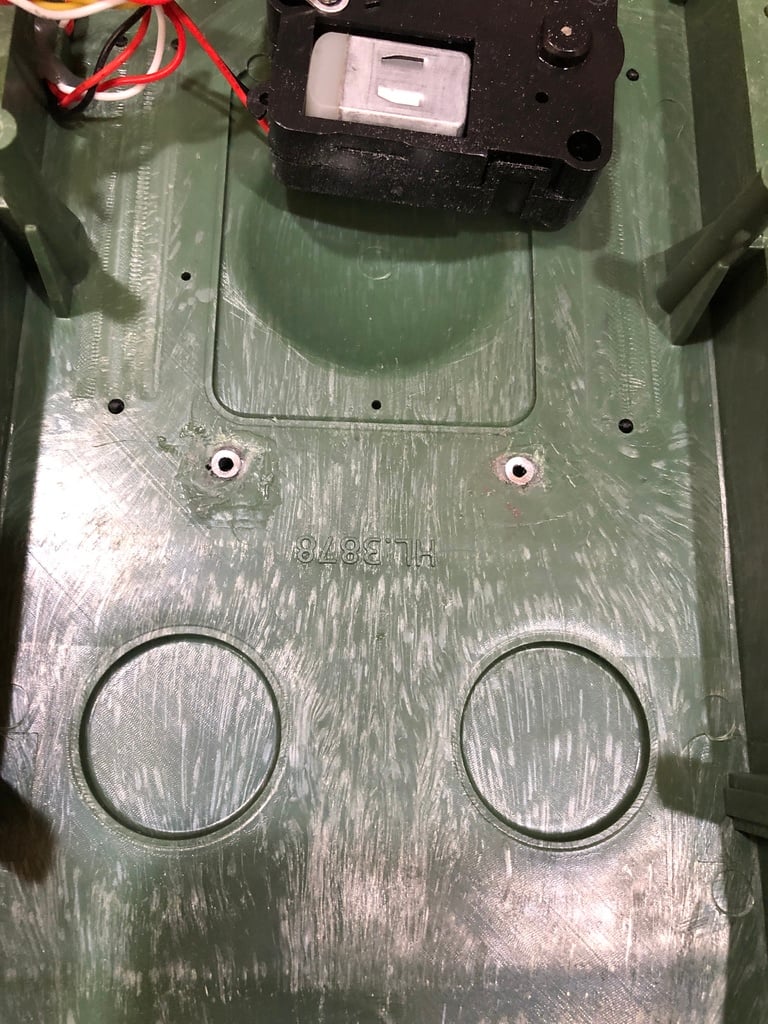

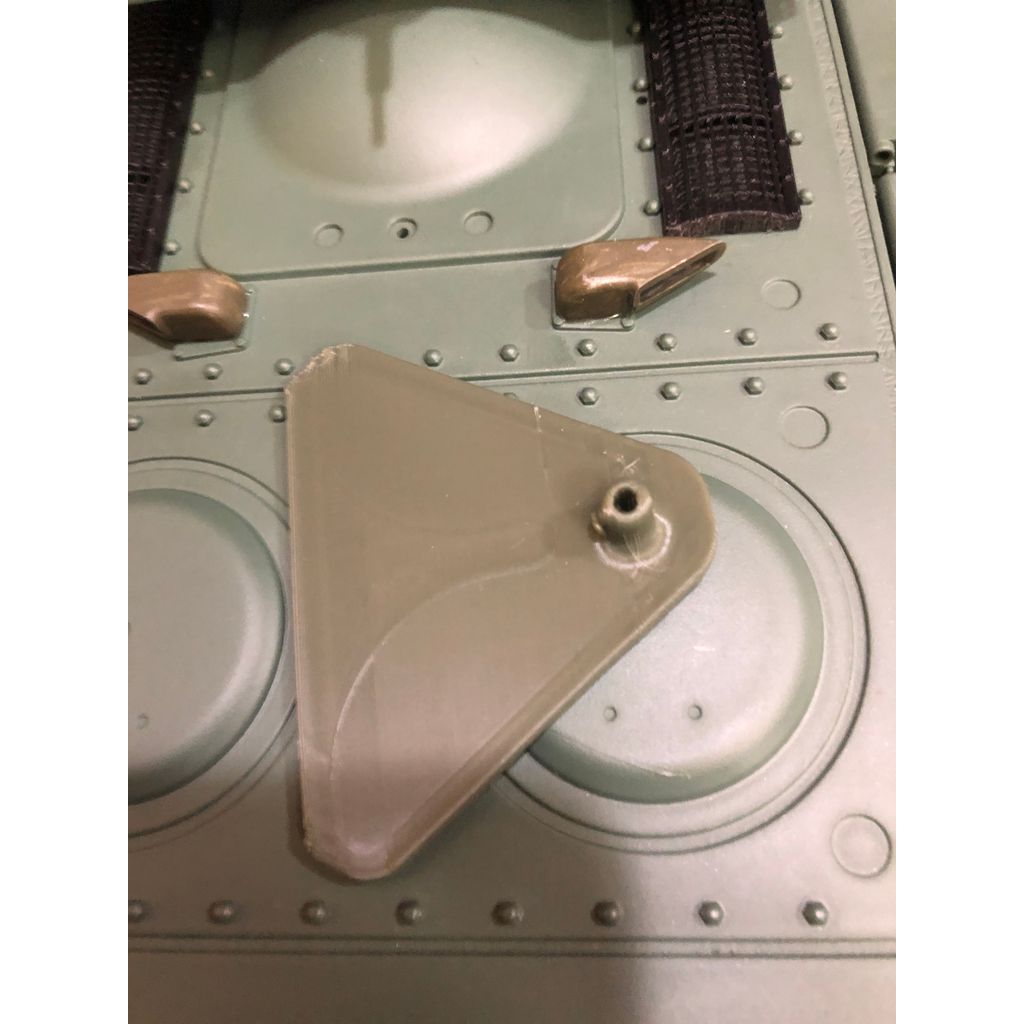

Also musst du die Regenrinnen bündig mit dem Boden des Motordecks schleifen. Dann klebst du diesen flacheren Auspuffkrümmer mit Heißkleber über die Auspuffrohre und führst einen Schlauch vom Krümmer zu deinem Raucher.

Aktualisierung:

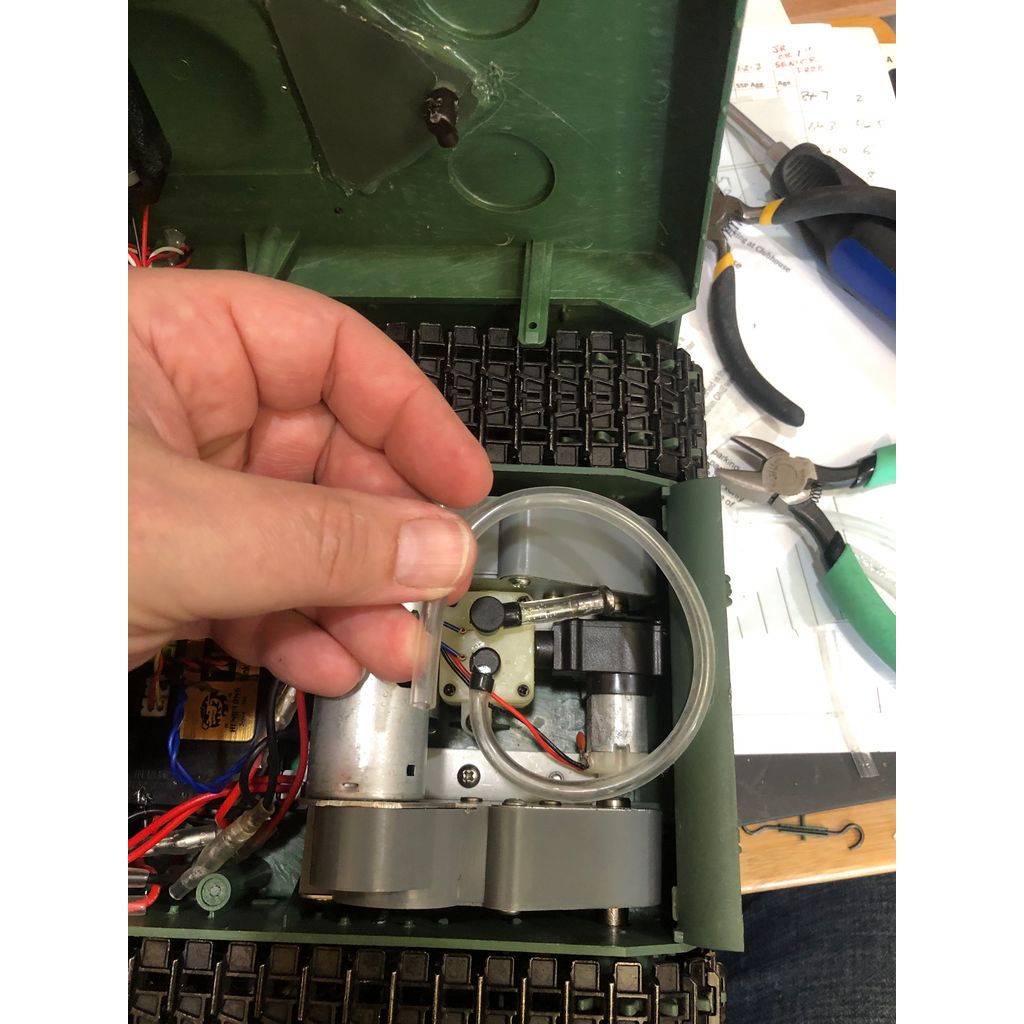

Das Schlauchdesign war sehr anfällig für Überflutungen. Der lange Schlauch fungierte im Wesentlichen wie ein Kondensator, wodurch der Dampf wieder in Flüssigkeit kondensieren konnte. Dies verstopfte den Schlauch und stoppte den Rauchfluss.

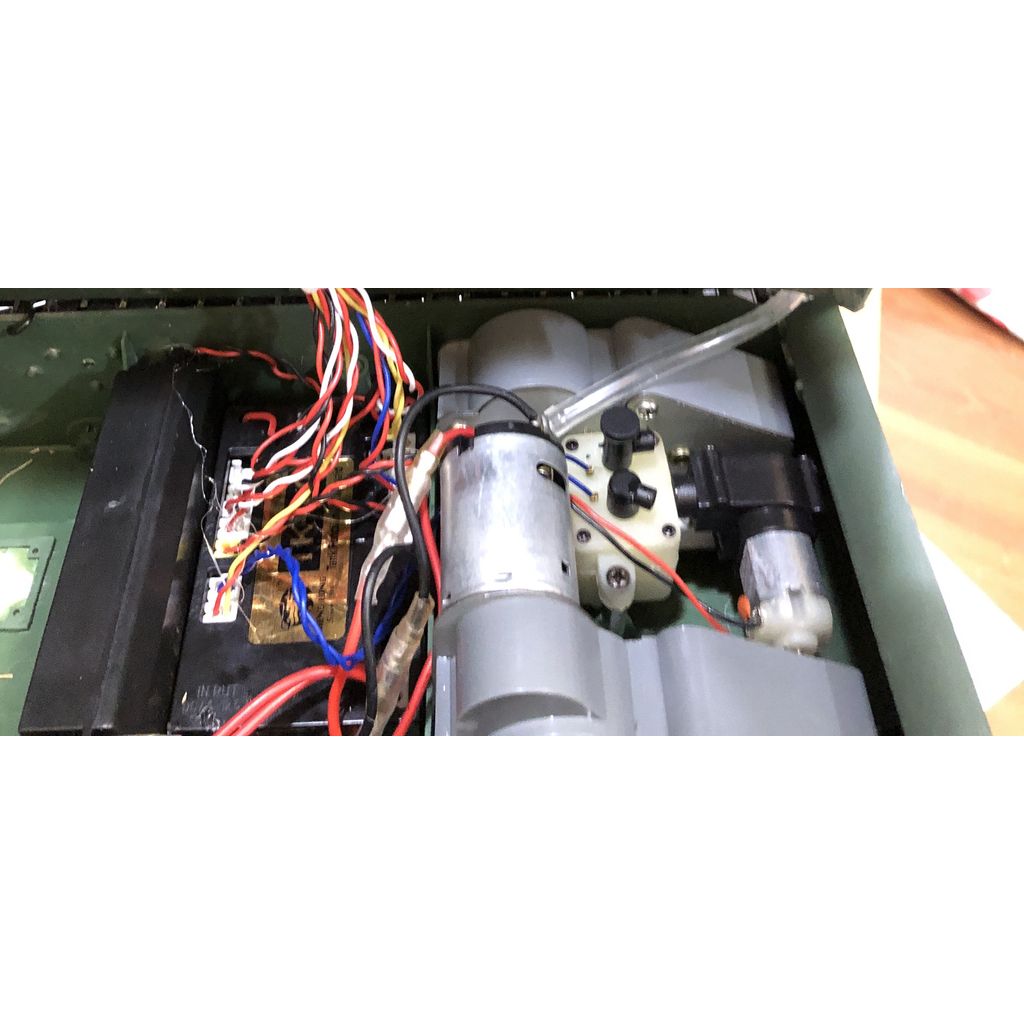

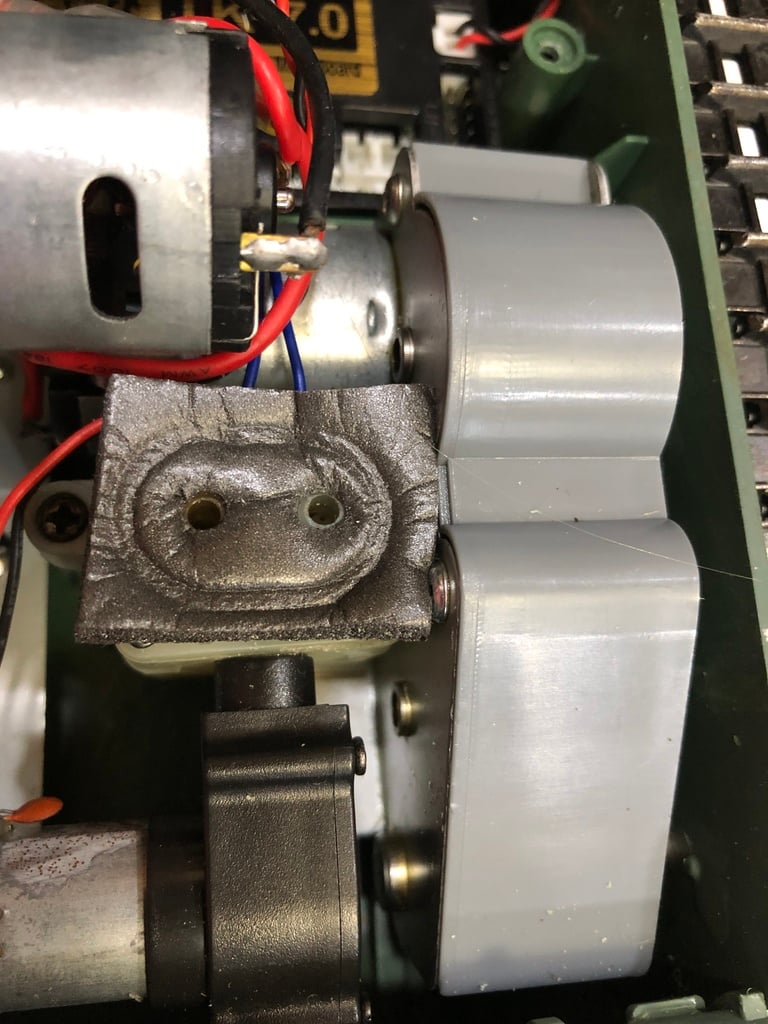

Ich habe den Verteiler neu gestaltet, um Schlauchleitungen zu eliminieren. Jetzt wird er direkt auf die Rauchanlage drücken, wenn der obere Tankteil in Position gebracht wird. Ich habe einige weiche Schaumgummidichtungen (aus dem örtlichen Baumarkt) auf die Rauchanlage gelegt, um eine Abdichtung zwischen der Rauchanlage und dem Verteiler zu bilden.

Ich merke, dass der Rauch tatsächlich ziemlich heiß ist - heiß genug, um die metallenen Auspuffspitzen nach nur etwa 5 Minuten Fahrt ziemlich warm anzufühlen. Ich hoffe, dass sich dies nicht ausbreiten und den Heißkleber schwächen wird. Wenn das der Fall ist, werde ich Epoxy verwenden. Heißkleber ist gut, weil er relativ leicht weggeschnitzt werden kann, wenn man etwas noch einmal machen muss.

Ein weiteres Update:
Das erste Manifold funktionierte hervorragend, aber die Hitze des Rauchs verformte tatsächlich einen Teil des dünnen Teils des Manifolds in der Nähe des Hauptschornsteins. Ich habe das Design modifiziert, um den Radius in diesem Bereich zu erhöhen, was hoffentlich den Hotspot reduzieren wird.

Außerdem hat das Öl aus der Rauchkondensation den Heißkleber, den ich zum Anbringen des Verteilers verwendet habe, geschwächt, sodass er sich löste (in Kombination mit der Verformung durch die Hitze).

Ich habe den Boden des oberen Rumpfes und auch den Verteiler sorgfältig mit Alkohol gereinigt, in der Hoffnung, dass dies bei der Haftung des Heißklebers hilft. Falls nötig, werde ich Epoxy verwenden.

Die Version 3 des Manifolds ist jetzt hochgeladen.

Ein weiteres Update:
Das Bauteil verformte sich an der Spitze des Schornsteins aufgrund der hohen Temperatur des Rauches. Dies löste den Heißkleber vom Boden des oberen Rumpfes. Darüber hinaus wirkt sich der ölige Rückstand der Rauchkondensation auf die Heißkleberverbindung aus.

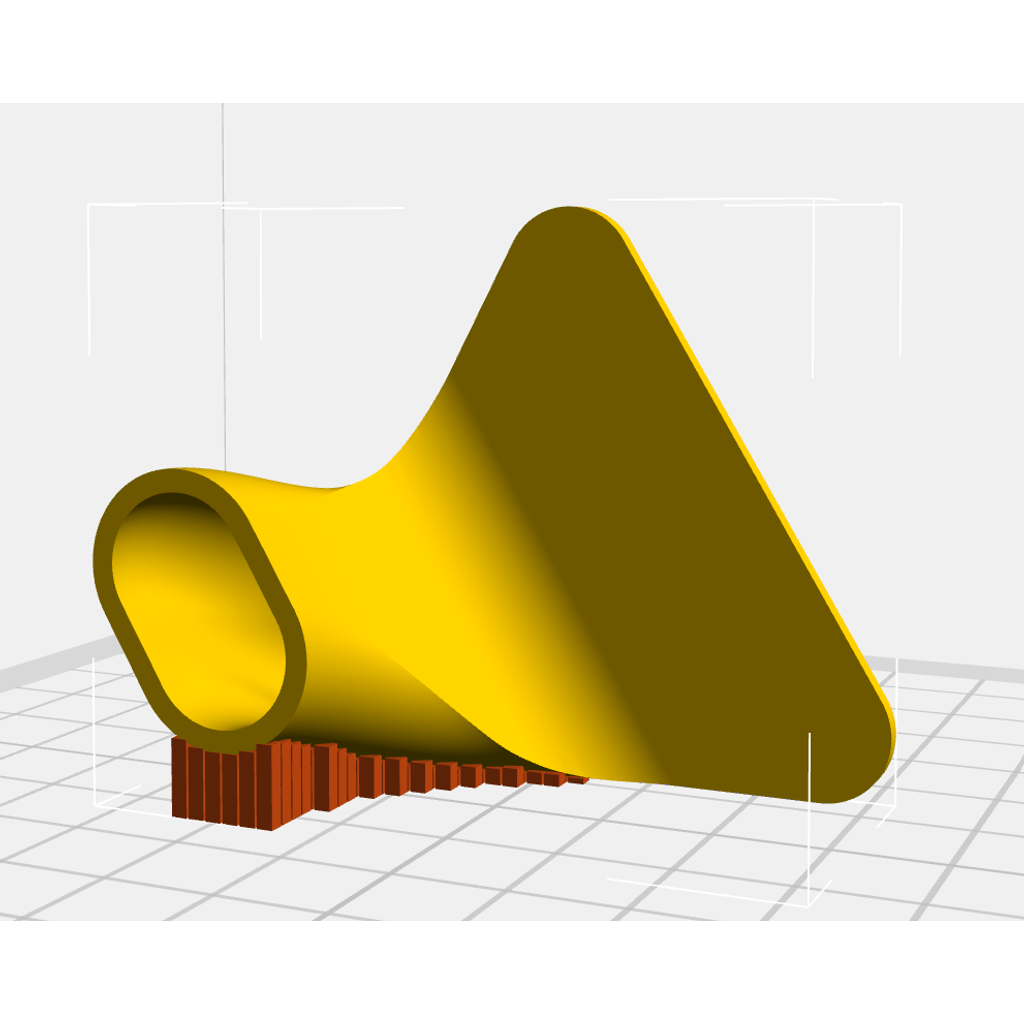

Also habe ich das Manifold neu gestaltet und die Wandstärke an der Stelle, an der es sich verformte, verdoppelt. Dies erhöhte auch die Kontaktfläche zwischen dem Manifold und dem oberen Rumpf. Ich habe es dann mit Gel-Superkleber an seinem Platz geklebt. Wir werden sehen, wie das hält.

Die Version 4 des Manifolds ist jetzt hochgeladen.
