파라메트릭 클립온 후크

저는 자신을 위한 자동화 연습으로 이것을 만들었고, 거의 모든 파이프와 빔을 처리할 수 있는 모델을 가지고 싶었고, 이에 钩을 추가하고 싶었습니다. 첫 번째 사용 사례는 테이블 아래의 사각형 빔에 클래블 홀더를 추가하는 것이었습니다.

매개변수를 설정하는 방법은 무엇인가?

자신만의 매개변수를 설정하려면 FreeCad를 다운로드하고 설치해야 합니다.https://www.freecad.org/downloads.php?lang=en

그 후 여기서 parametric_clip_hook.fcstd 파일을 다운로드하고 FreeCAD로 열어보세요. 만일 FreeCAD에 익숙하다면 매개변수에 대한 설명으로 건너뛰세요. 그 후 여기서 parametric_clip_hook.fcstd 파일을 다운로드하고 FreeCAD로 열어보세요. 만일 FreeCAD에 익숙하다면 매개변수에 대한 설명으로 건너뛰세요.

파일을 열면 왼쪽 위에 '매개변수'라는 항목이 있는 트리 보기가 나와야 합니다. 파일을 열면 왼쪽에 있는 '매개변수'라는 항목이 나와야 합니다. '매개변수'라는 항목을 클릭하면 트리 보기의 아래쪽에 테이블 보기가 나타납니다. 매개변수를 설정하려면 매개변수 이름 옆에 있는 오른쪽 값

매개변수들은 무엇을 의미하는가?

폭과 길이

폭과 길이는 후크에서 X 및 Y 방향의 클립의 주요 치수를 결정합니다. 이 값은 내부 직경을 나타내므로 막대나 파이프의 치수를 입력하십시오. 왼쪽에는 폭이 60mm로 설정된 후크가 표시되고, 오른쪽에서는 길이가 30mm로 설정되어 있지만, 두 값은 서로 바뀌어 있습니다.



둥글기

라운드니스 값은 0에서 100까지의 백분율로 표현되며, 모서리의 라운드니스를 나타냅니다. 폭과 길이가 같고 라운드니스가 100으로 설정되면 결과 클립은 원형이 됩니다. 클립이 사각형이 아닌 경우, 100의 라운드니스는 짧은 가장자리에 반원형(알약 모양)을 만들게 됩니다. 왼쪽의 이미지는 폭 60mm, 길이30



두께와 높이

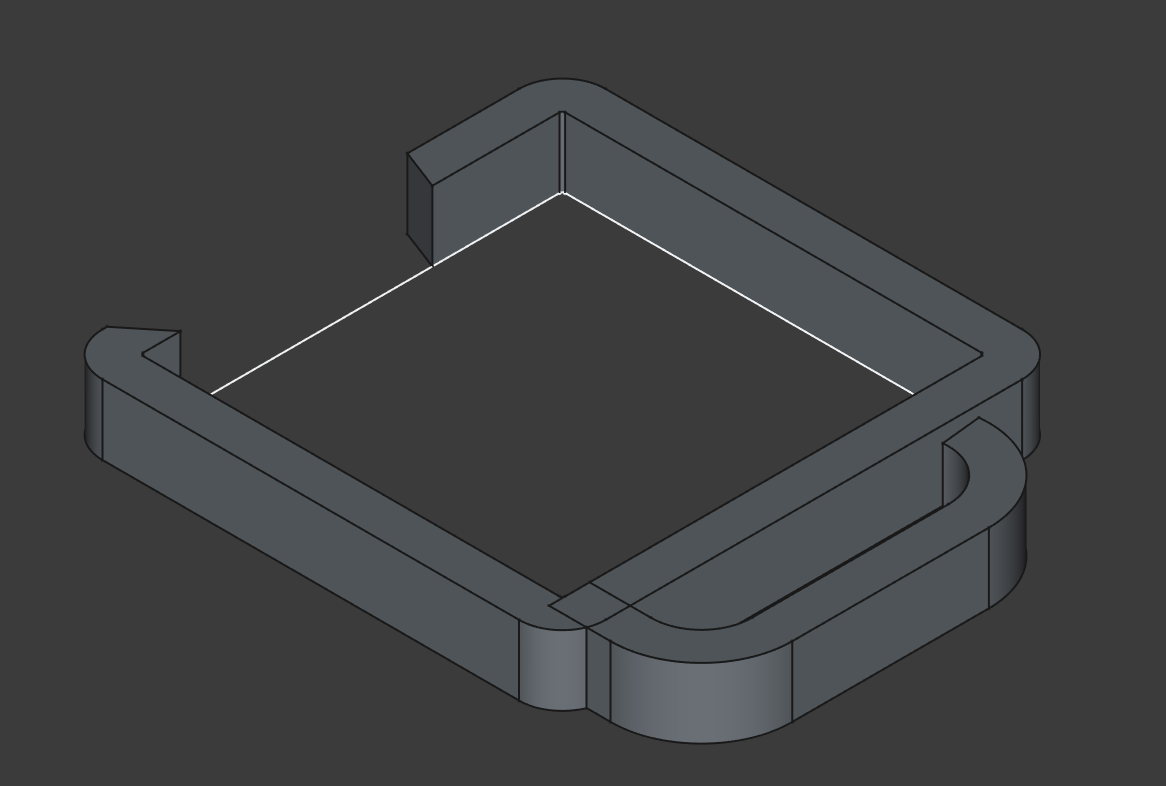

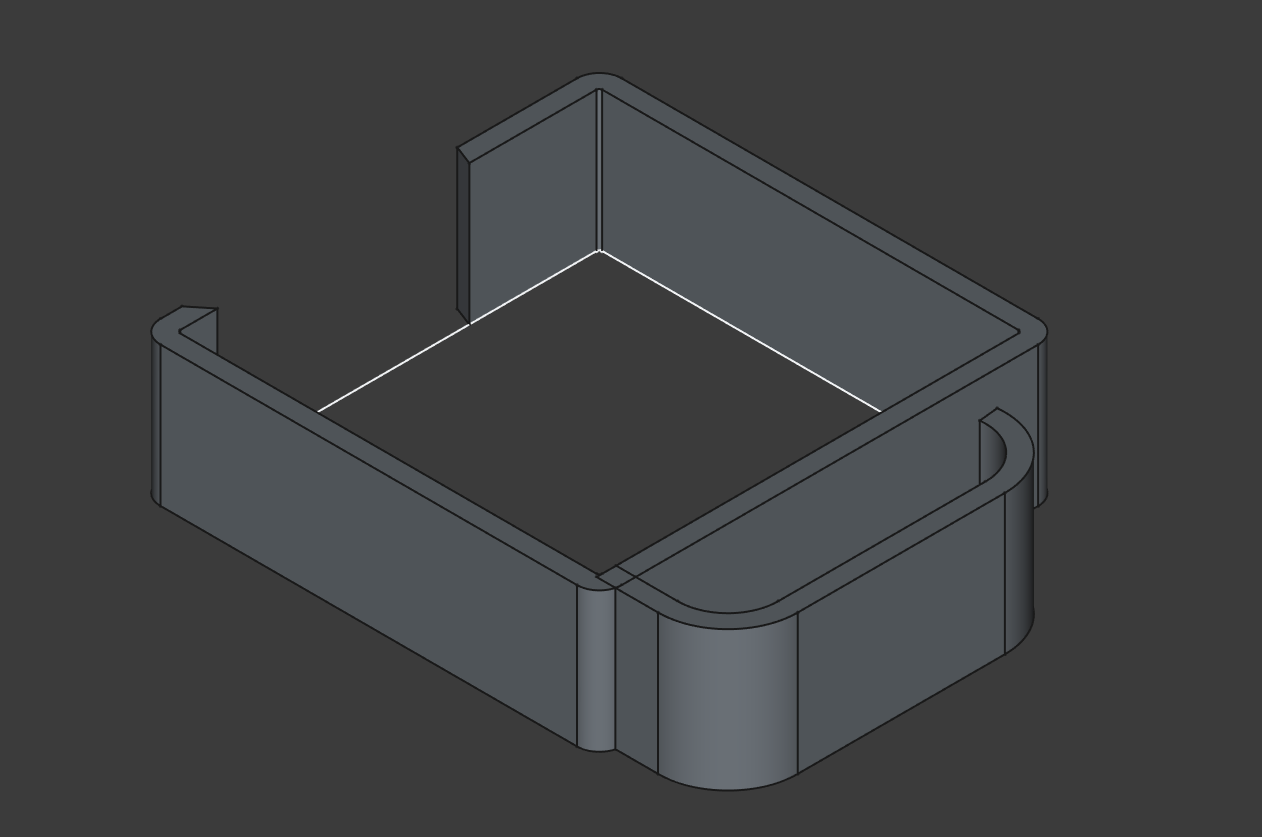

높이값은 후크의 z 차원을 결정하며, 두께는 벽의 강도를 나타냅니다. 더 강한 후크를 원하면 두께를 늘리세요. 왼쪽에는 10 mm 높이와 5.8 mm 두께의 후크가 보이고, 오른쪽에는 20 mm 높이와 2.8 mm 두께의 후크가 보입니다.

개방 각도와 개방 방향 각도

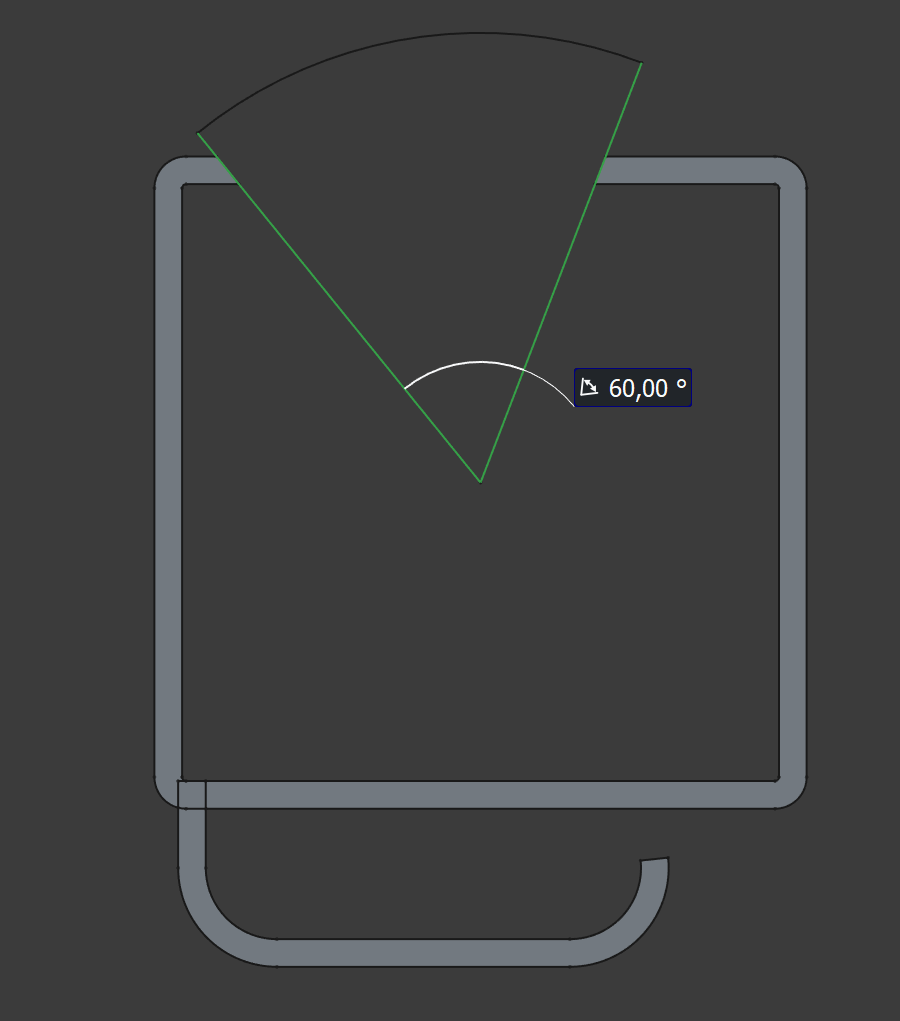

개방 각도는 후크에서 잘리는 구멍의 폭을 결정합니다. 그 효과는 아래 그림에서 보여주었습니다. 잘리는 구멍의 원점은 항상 후크의 클립 부분의 중간에 있습니다. 개방 방향 각도는 개방 각도의 이등분선이 x축에 대한 각도입니다. 따라서 90°의 개방 방향 각도는 y축을 직접 위로 가리키게 됩니다. 왼쪽의 예는







후크 길이와 후크 네크 길이

후크 네크 길이는 클립에서 후크까지의 거리를 나타내며, 개방 폭을 조정하는 데 사용할 수 있습니다. 후크 길이는 후크의 끝부터 네크 내부까지의 거리입니다. 왼쪽에서는 45 mm의 후크 길이와 16 mm의 네크 길이를 가진 후크를 볼 수 있고, 오른쪽에서는 18 mm의 후크 길이와 32 mm의 네크 길이를 볼 수 있습니다.



후크 곡선

후크의 휘어진 모양은 클립의 둥글기와 비슷한 방식으로 작동하며, 목의 크기를 나타내는 비율입니다. 마지막 예제에서 후크 길이가 18 mm이고 목 길이가 32 mm인 경우 0으로 설정하면, 후크가 왼쪽에 표시된 모습처럼 보일 것입니다.

후크 곡선을 0으로 설정하면 다음 매개변수가 거의 불필요해집니다. 이는 향후 개정에서 다뤄질 것입니다.







후크 상부 각도

마지막 매개변수는 후크의 끝이 코너를 얼마나 멀리 휘어드는지를 결정합니다. 휘어진 정도는 후크가 얼마나 둥글한지에 달려 있습니다. 작은 휘어진 경우에는 휘어진 부분이 거의 사라집니다. 모든 표시된 예들은 96°의 후크 상부 각도를 사용합니다.









제한사항

지금까지 클립의 매개변수는 오직 둥글게 된 직사각형만 설명할 수 있습니다. 다이아몬드 모양이나 트라페즈, 삼각형 같은 평행사변형은 현재는 불가능합니다.
