これはテクニクスのリニアトラッキングターンテーブル用の交換用フットです。SL-J1とSL-J2で確実に動作することがわかっていますが、他のリニアトラッキングモデルにも対応していると思います。

それは元のスプリングとネジを再利用し、振動抑制ボールを中心に設計されています。

テクニクスのターンテーブルに付いているこのゴム製の足は、劣化しやすく、スプリングが正常に固定されないため、ターンテーブル全体が使えなくなってしまいます。当初、私はオリジナルの足の100％レプリカを設計し、TPUで印刷しようとしましたが、少なくとも私が持っていたTPUでは硬すぎるものでした。そこで、私は自宅にあった20×15 mmの振動抑制ボ

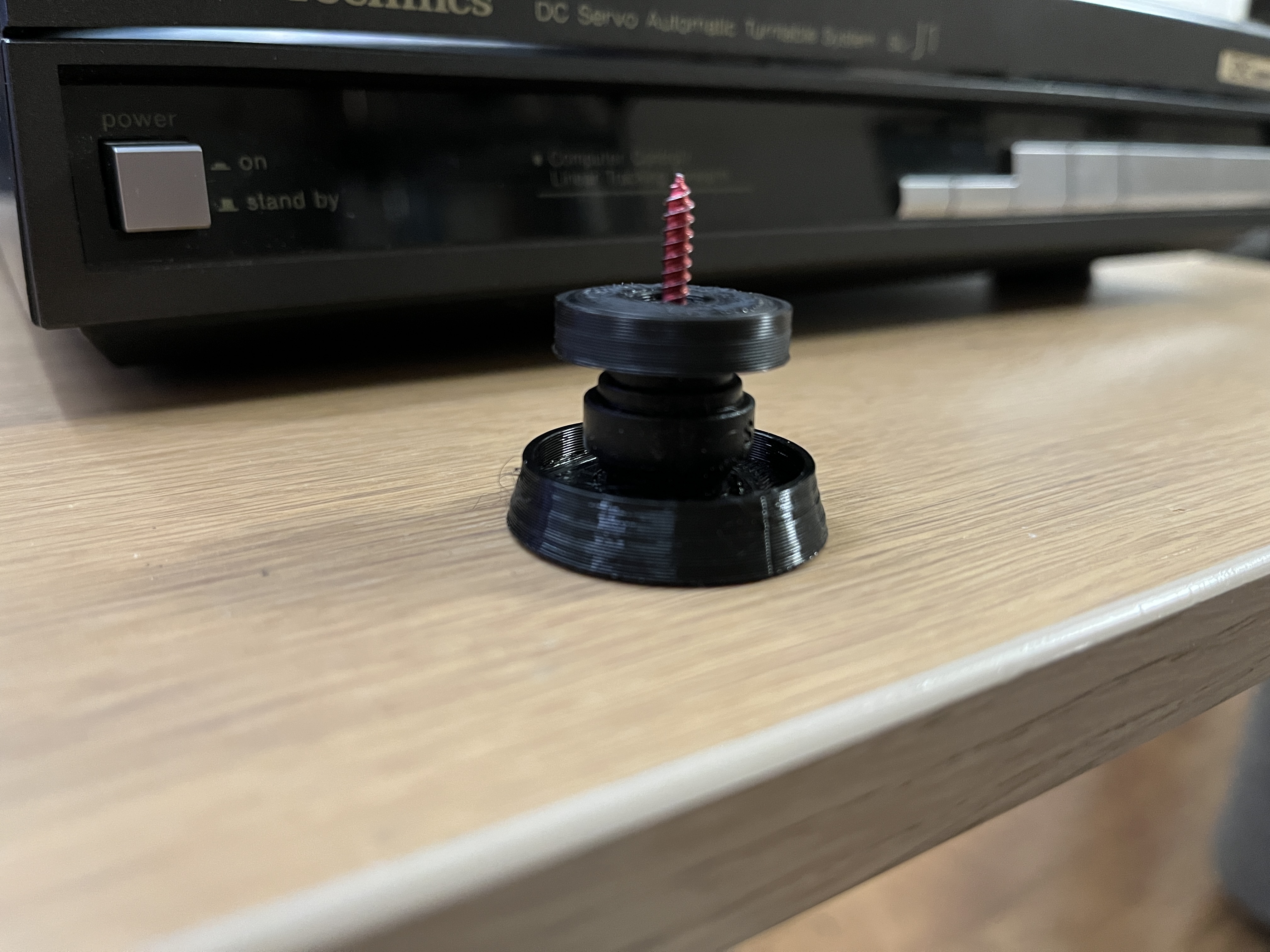

その結果、ターンテーブルは当初よりも高くなっています。これは、ゴムの取り付け部を支えるために、足の下部が十分に厚くなければならないためです。また、レベル調整をするには、4本の足すべてを交換するか、全部を交換しないといけないのです。ターンテーブルは当初よりも少し不安定になりますが、それでも問題なく動作します。

私はかなり硬いTPUから下部を印刷し、それ以外のすべてを硬いプラスチックで印刷しました。下部にもサポートが必要です。

フュージョン360からエクスポートされたデザインファイルも添付されています。

組み立て：

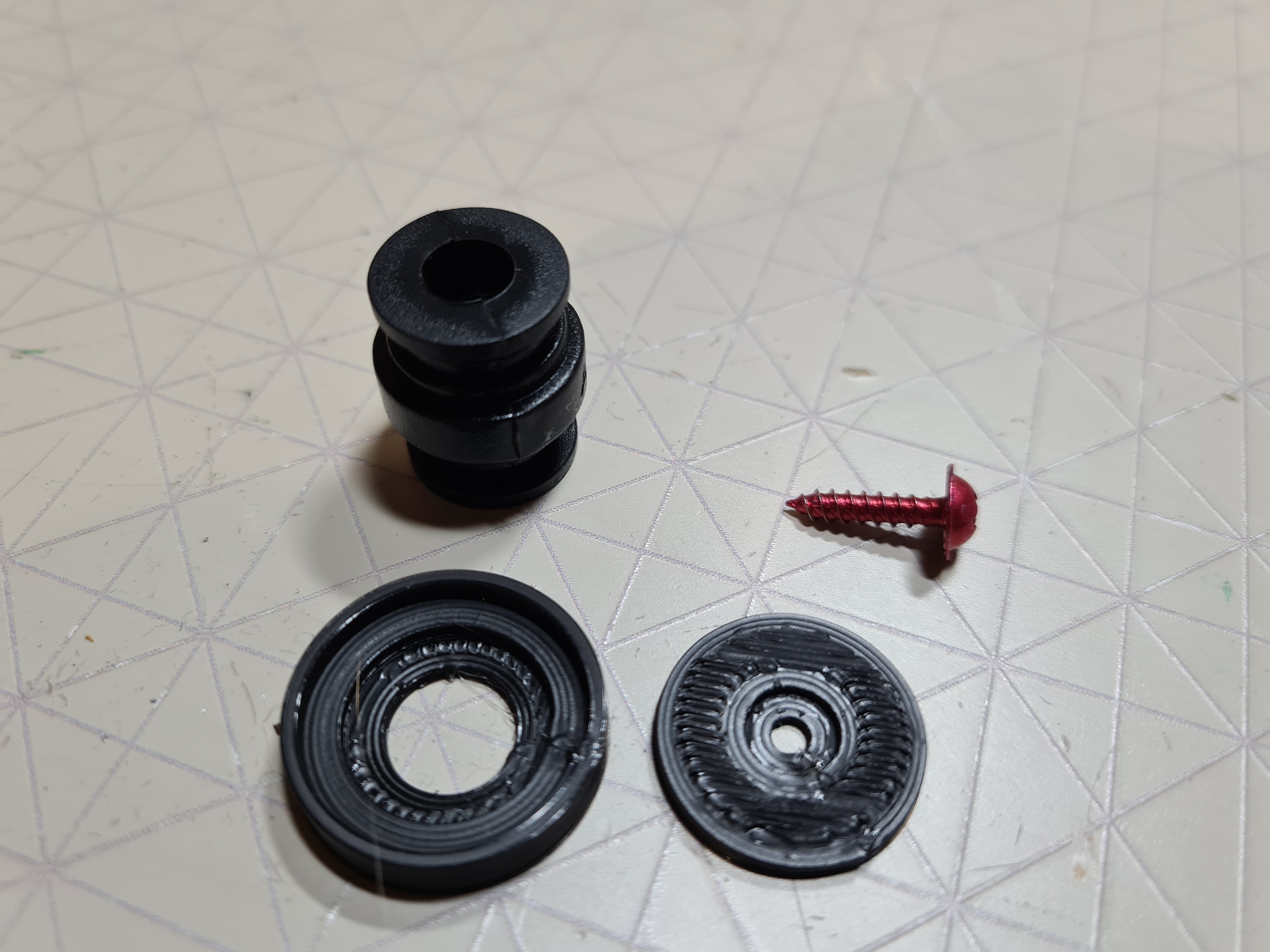

1. 上部と、減衰ボール、ネジをつかみます。

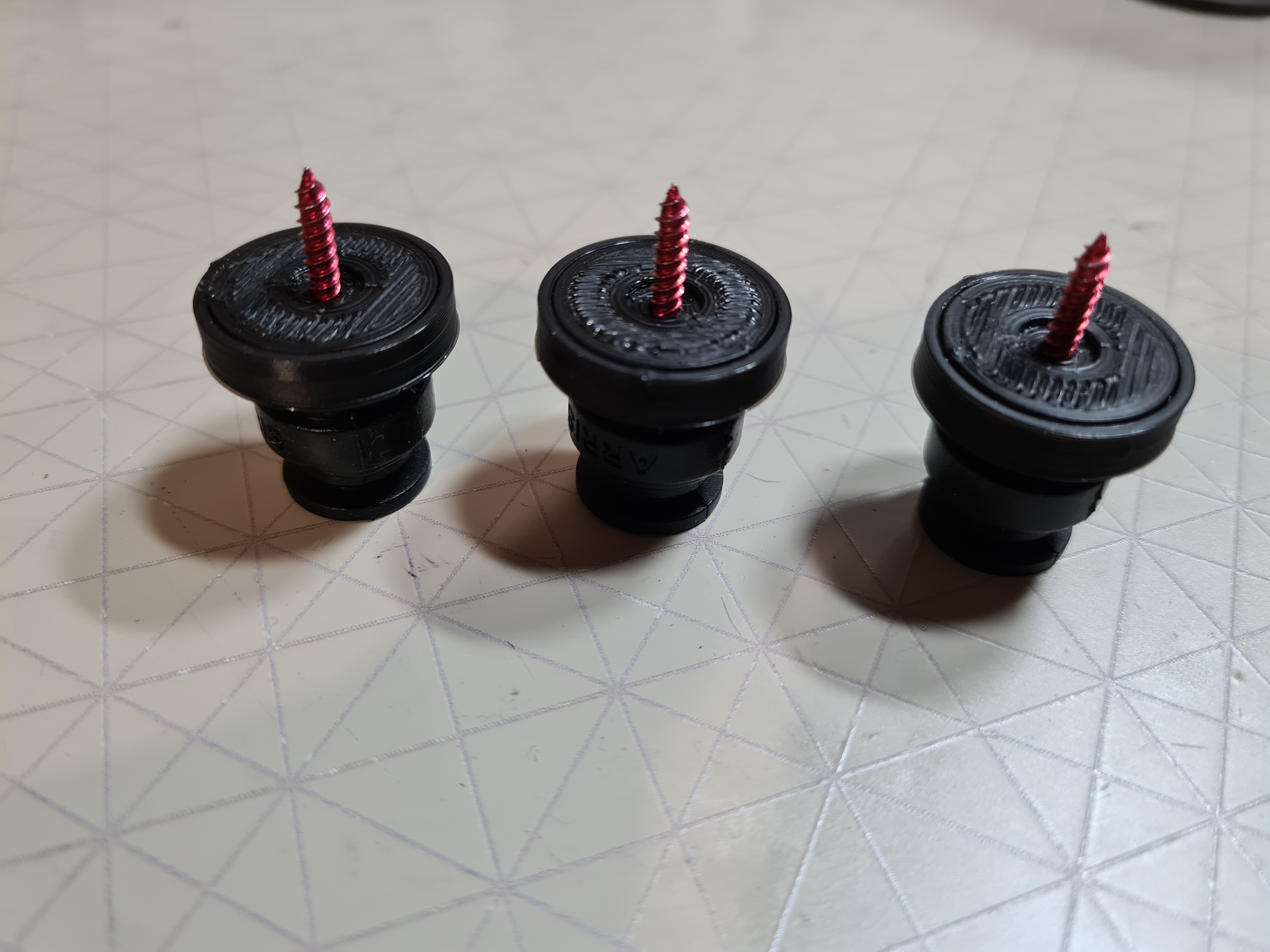

2. 湿気を吸収するボールを上部のゴム部に入れ、上部のプレイヤー部を通してネジをドライブします。ネジの頭部が平坦な側面にあることを確認してください(組み立て後にネジを簡単に取り外すことはできません)。

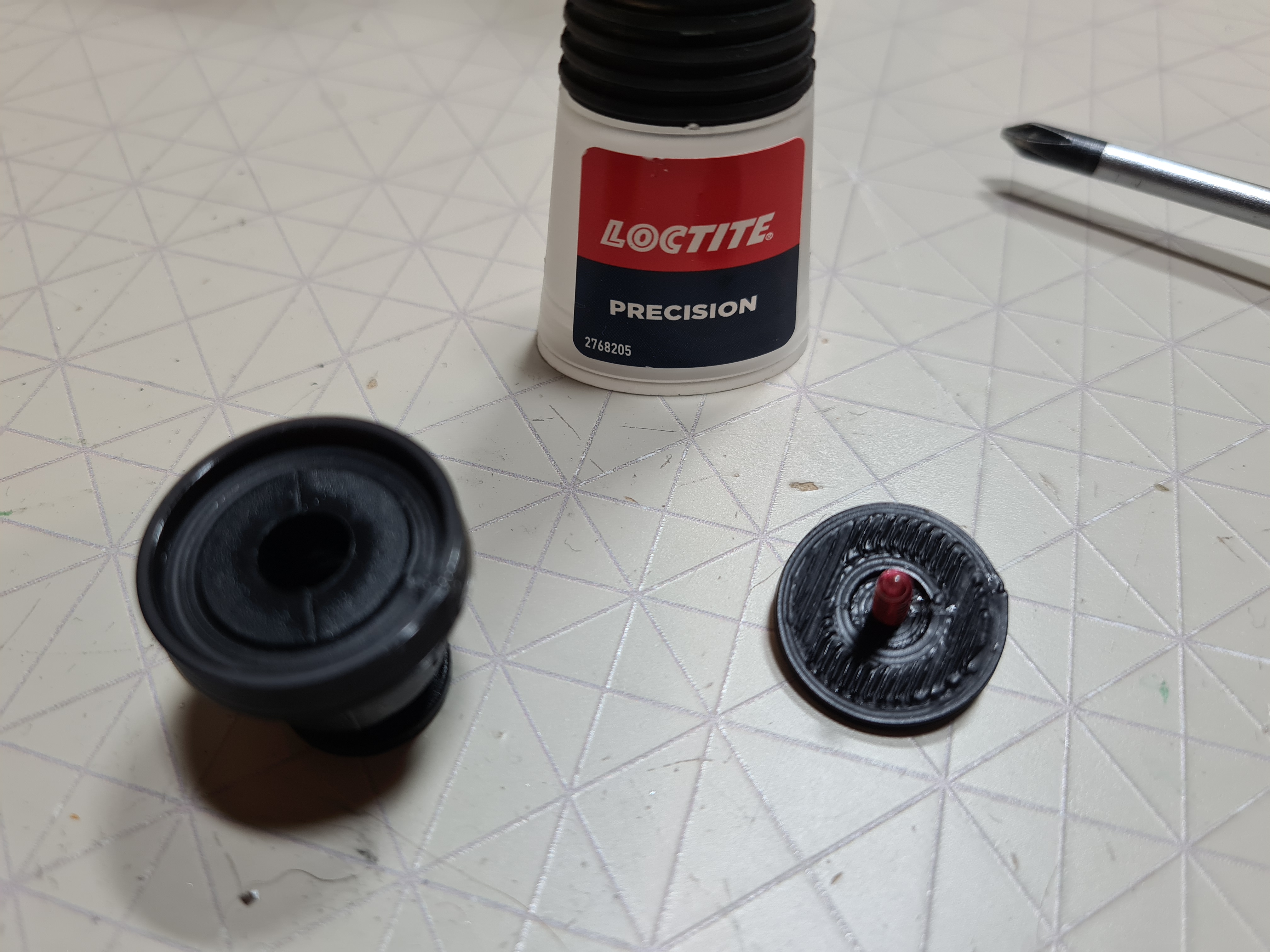

3. アッパーラバーの部分にスーパーグルーを塗る。

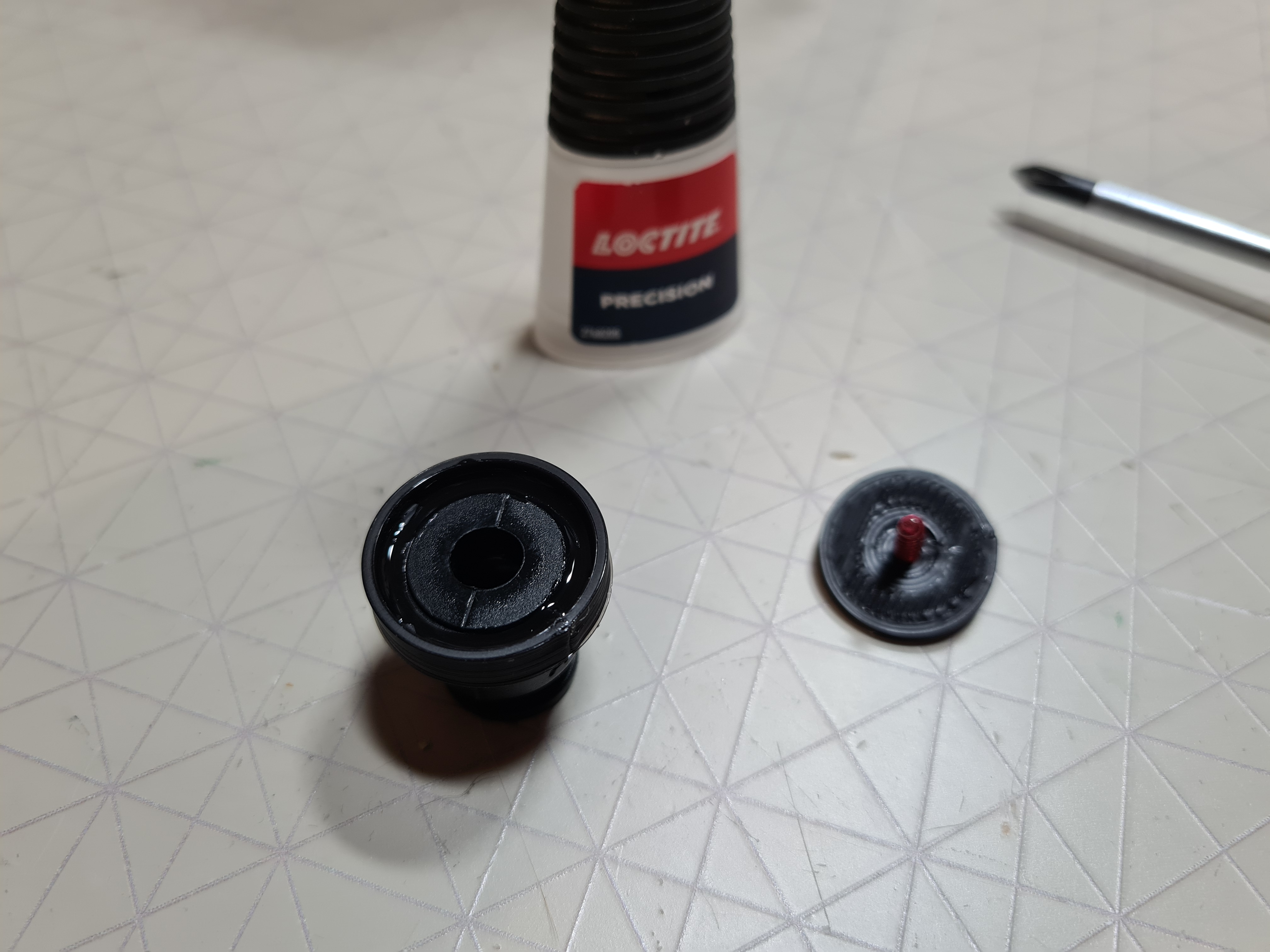

4. 上下の2つの部分を一緒に接着します




5. 下の部分をつかみ、湿润ボールのもう一方をそこに入れます。



6. 元のスプリングを下部のリッジに入れてください。

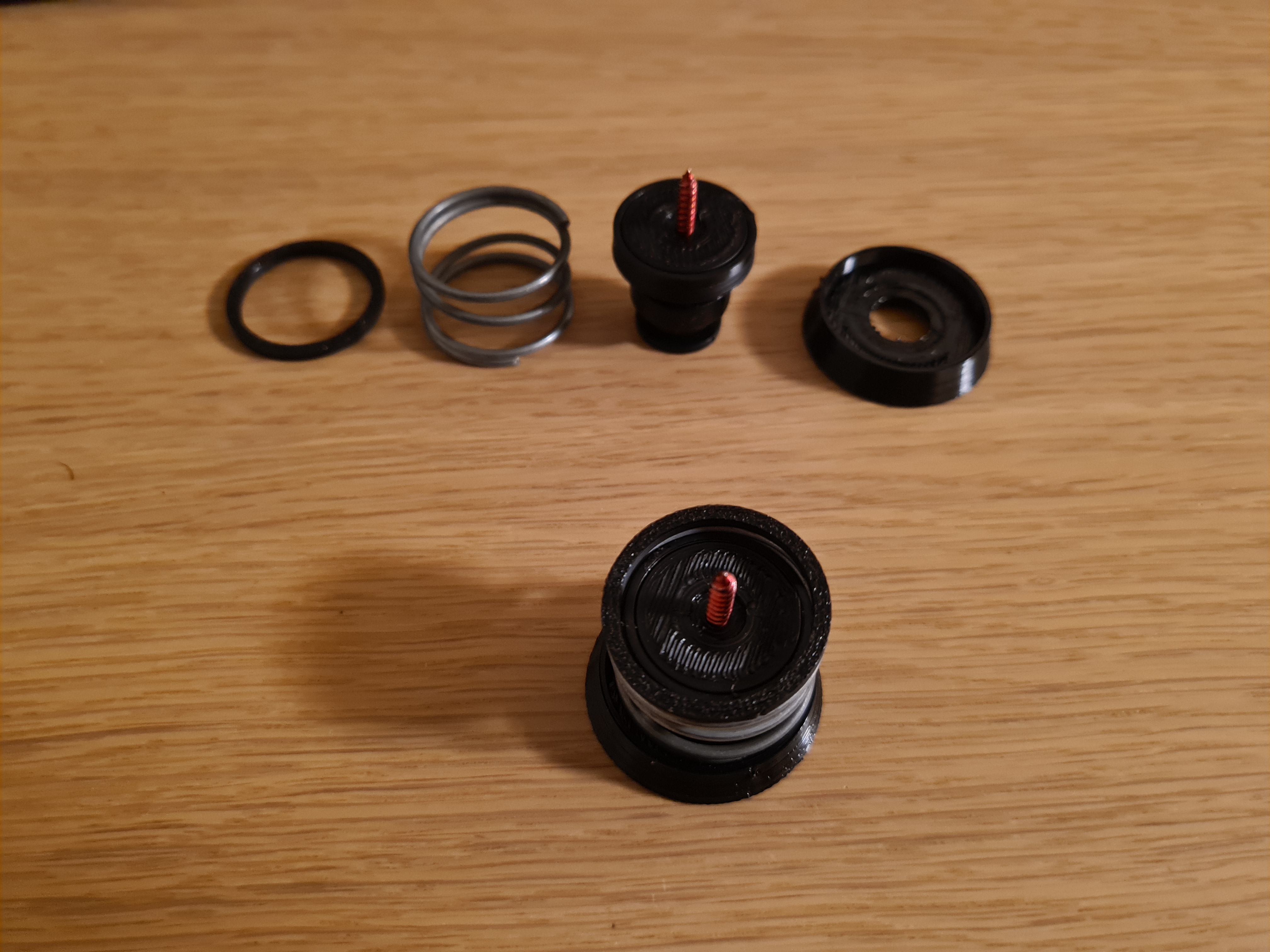

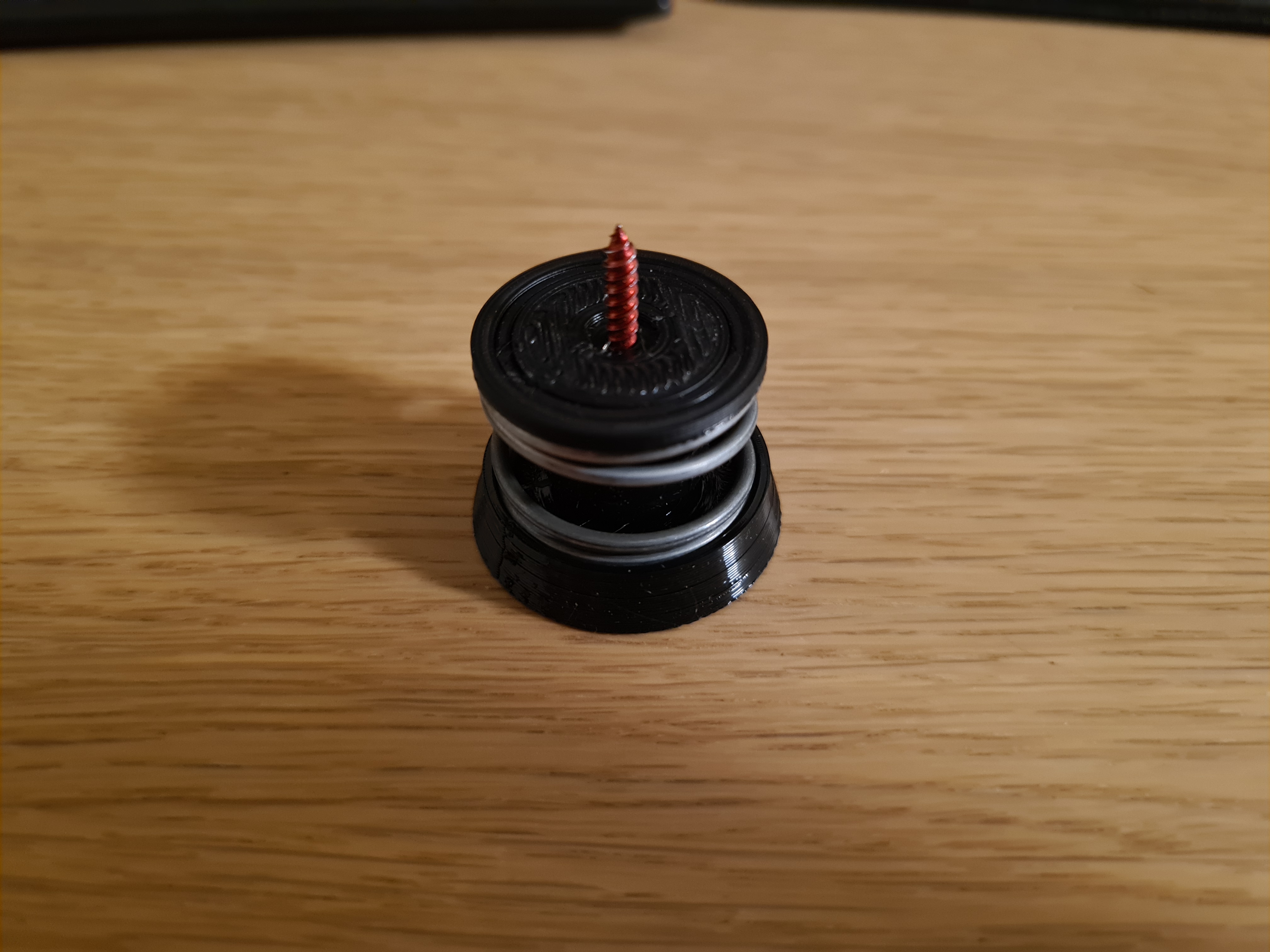

7. スプリングの上にリングを追加します。これはあまりよく固定されないかもしれませんが、ターンテーブルに取り付けると固定されます。リングは主にスプリングの予張りに必要なものです。
