Описание.

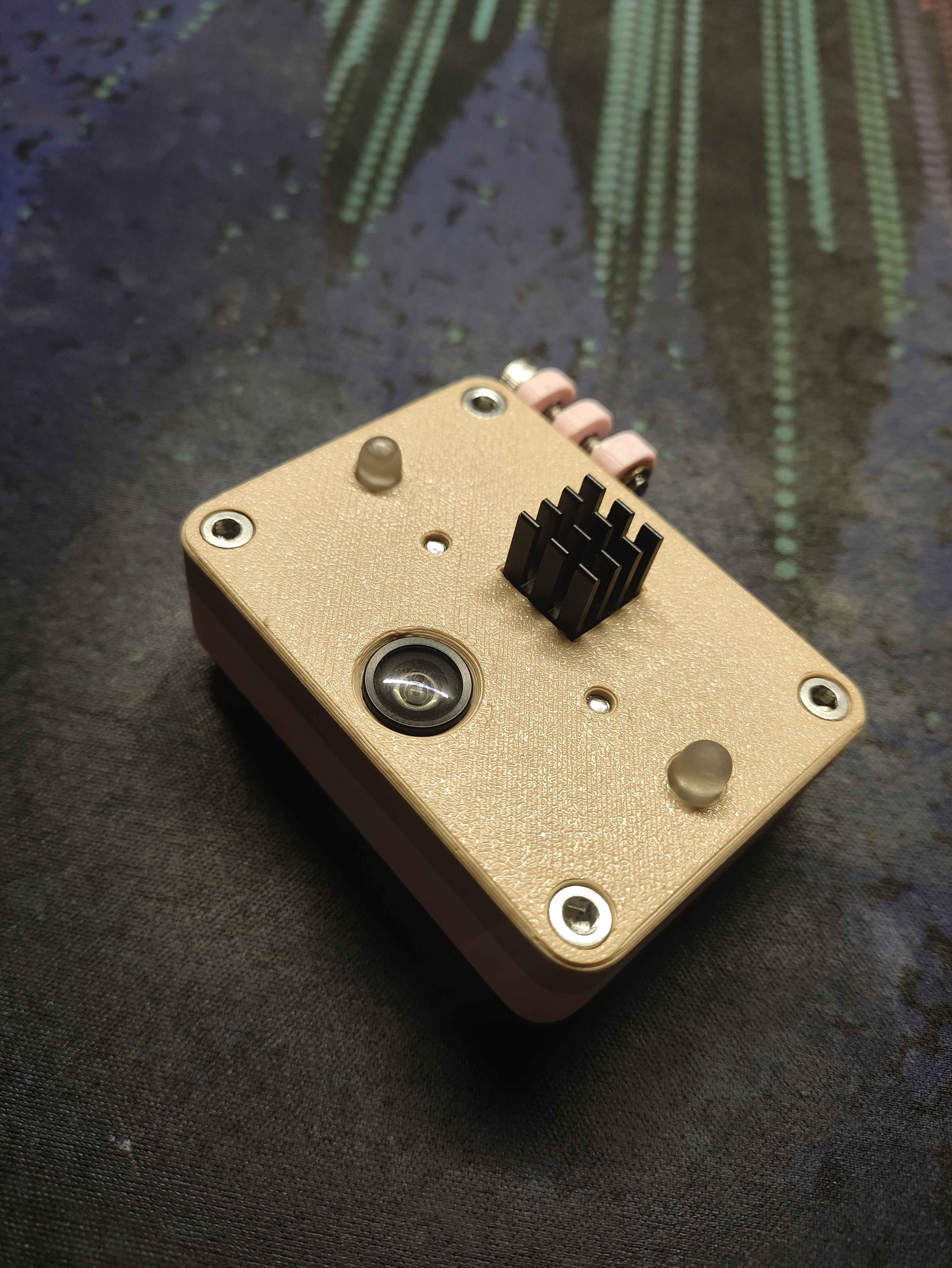

"Малиновый макарон" - это корпус для Project Babble (проекта по отслеживанию лица/рта), в котором размещен датчик XIAO ESP32-S3 с модулем ИК-камеры OV2640.
Этот чехол должен быть легким в печати и легким в сборке, обеспечивая при этом надежное крепление и порт USB-C, обращенный вверх. Для любой из моделей не требуется поддержки.

Я добавил "монтажную базу", которую можно использовать для создания собственной базы для вашей конкретной гарнитуры, без необходимости создавать сам монтажный интерфейс.

Чехол специально предназначен для следующей конфигурации Project Babble:

• XIAO ESP32-S3 Sense.

• ИК-камера OV2640 с углом обзора 160° (850 нм)

• 2 инфракрасных светодиода 850 нм, 5 мм.

• 2x 82Ω резистор для подачи питания на светодиоды от вывода 3,3 В.

Это может работать и для нескольких других конфигураций, но это не было предназначено для них.

Вы можете найти больше информации о конфигурациях здесь:https://docs.babble.diy/docs/hardware

Для этого случая вам понадобятся следующие винты и одна гайка:

• 4x M3 8-12 мм(Для углов футляра)

• 2x M3 5 мм(Для владельца MCU)

• 4x M3 5-8 мм(Для держателей камеры)

• 1x M4 16 мм(Для крепления)

• 1x гайка M4(Также для крепления)

Вам также понадобятся два радиатора, которые поставлялись с вашим XIAO ESP32-S3 Sense.

В зависимости от вашего решения по монтажу, вам также может понадобиться адаптер USB-C на 90°.

Информация о печати:
Все детали должны быть напечатаны ровно на платформе. Опорная основаЭто не так.Готово к печати без модификаций. Вам нужно сделать свою собственную опору для вашей конкретной гарнитуры.
Тебе понадобитсяДва.Крепления для держателя камеры, по одному для каждой стороны.


Руководство по сборке:

1. Добавьте свой MCU в нижнюю часть корпуса, где находится "выемка". Он должен входить относительно плотно, но полностью поместится в выемку.

2. Добавьте держатель MCU таким образом, чтобы "ушки" держателя немного перекрывали углы MCU. Закрепите их винтами M3 длиной 5 мм.

3. Вставьте два светодиода в большие круглые отверстия в нижней части. Они должны быть плотно вставлены и не должны быть слабо закреплены.

4. Перейдите на верхнюю часть корпуса и поместите модуль камеры в прямоугольный слот, где есть небольшая "полка", на которой он будет располагаться. (Вы можете извлечь модуль камеры из ESP32, чтобы облегчить сборку.)

5. Используйте два держателя камеры, по одному с каждой стороны камеры, и закрепите их винтами M3 длиной 5-8 мм таким образом, чтобы камера была надежно установлена на своём месте.

6. Если вы отсоединили модуль камеры от ESP32, подсоедините его снова так, чтобы ленточный кабель выходил в сторону порта USB-C.

7. Теперь закройте корпус. Рёбра кабеля должны образовывать петлю в 180°, но это не должно быть проблемой.НЕТ.Не должно быть никаких перегибов. В футляре достаточно места, поэтому не требуется очень аккуратного сгиба. Две половины должны хорошо соединяться друг с другом.

8. Вкрутите четыре винта длиной 8-12 мм в углы корпуса, закрепив две половины вместе.

9. Нанесите радиаторы как на камеру, так и на микроконтроллер, установив их через квадратные отверстия. Нажмите на них достаточно сильно, чтобы они хорошо прилегали к металлу, но не применяйте слишком большое давление.

10. Добавьте гайку M4 в шестигранное отверстие в креплении. Это может потребовать некоторых усилий, так как не все гайки M4 изготавливаются с одинаковыми размерами.

11. Добавьте винт M4, особенно если гайка M4 ослаблена. Вам захочется вынуть его позже, при монтаже трекера.
