Introduction

J'ai collectionné un certain nombre de cartes 3dfx Voodoo dont les supports étaient manquants au fil des années. Bien sûr, j'ai dû créer des remplacements pour les rendre à nouveau fonctionnels. Voici une collection pratique de celles-ci.

Mes designs nécessitent une dernière étape consistant à effectuer un pli à 90° sur le support à l'aide de la chaleur. Cela permet d'assurer un design facile à imprimer tout en offrant une résistance structurelle exceptionnelle.

Liste

Voodoo 2

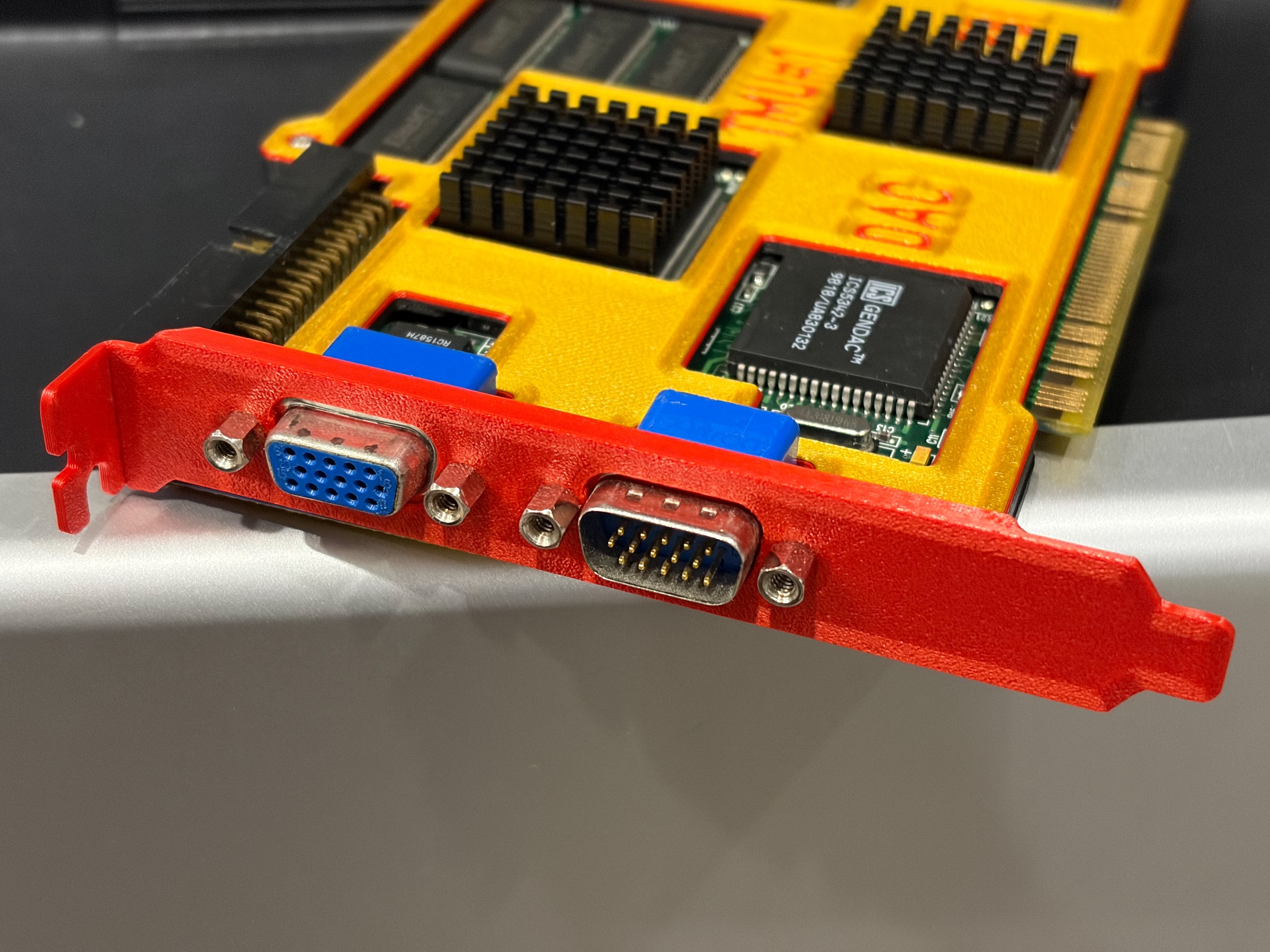

• Des panneaux de référence courants.

• Les cartes STB Systems.

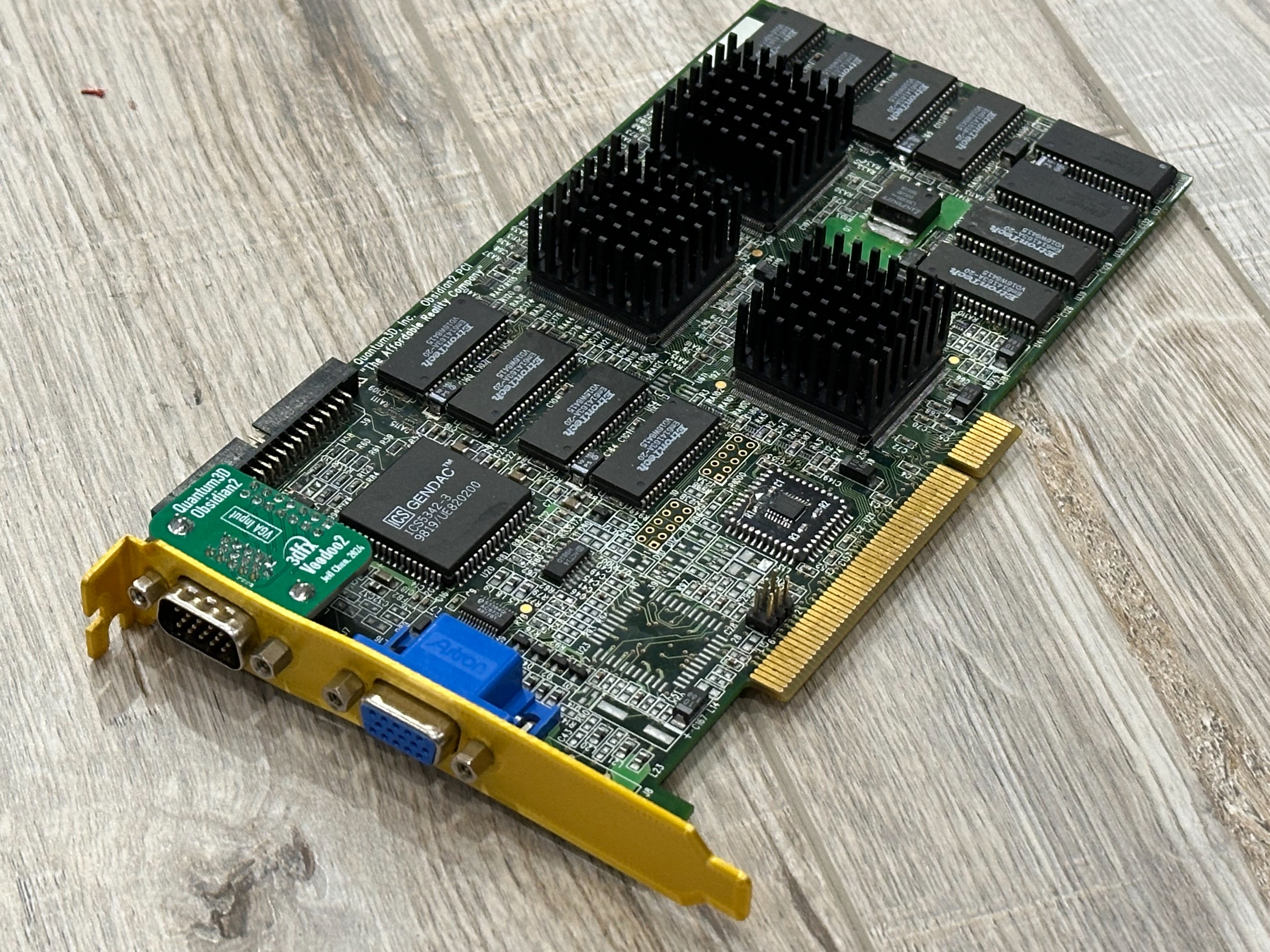

• Les panneaux d'arcade 3D quantiques.

Voodoo 3

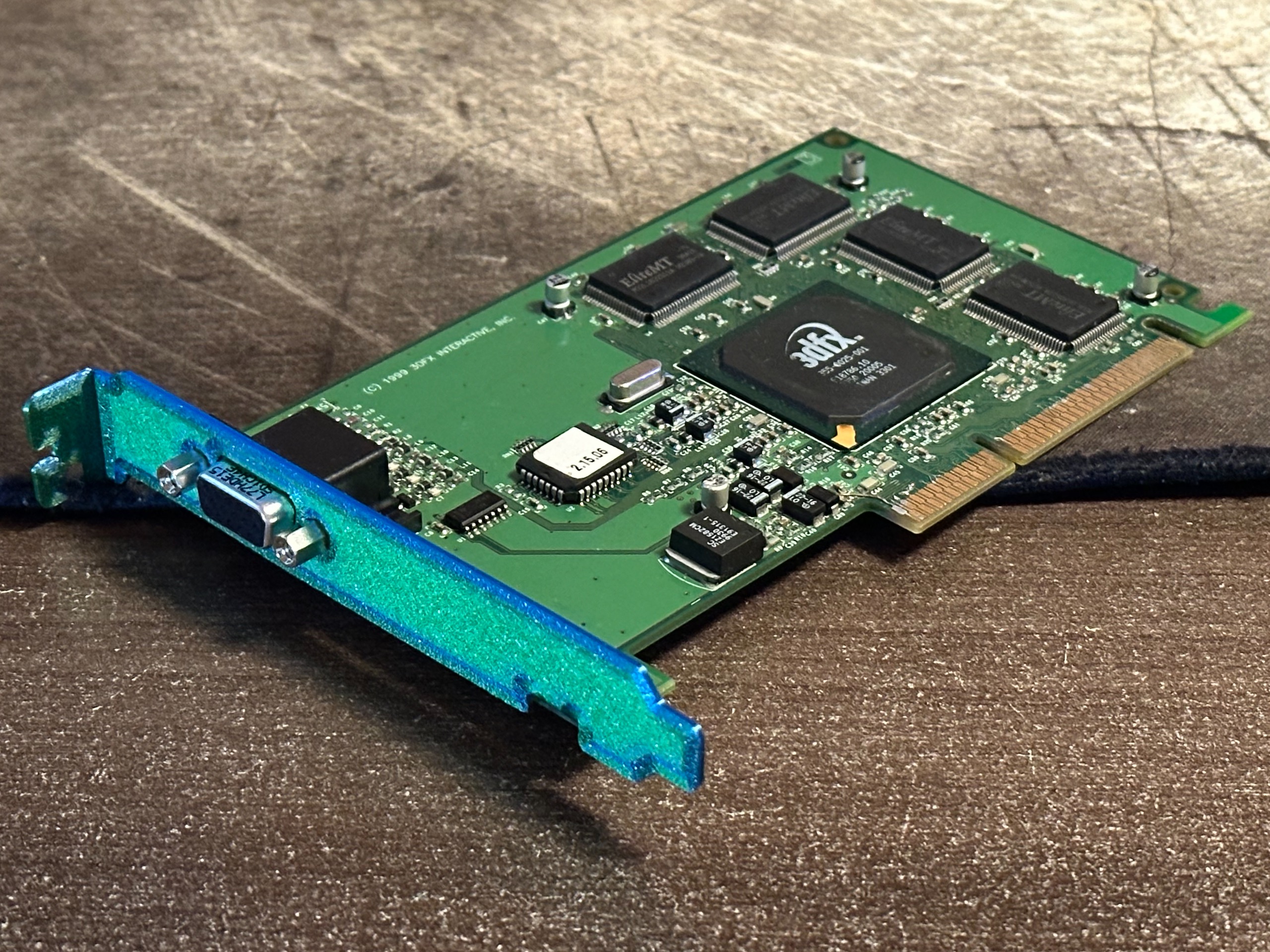

• La carte mère STB Systems Voodoo3/Velocity.

  • (Il faut plier davantage la bride. Utilisez une vis et un écrou de taille M3 s'ils sont manquants.)

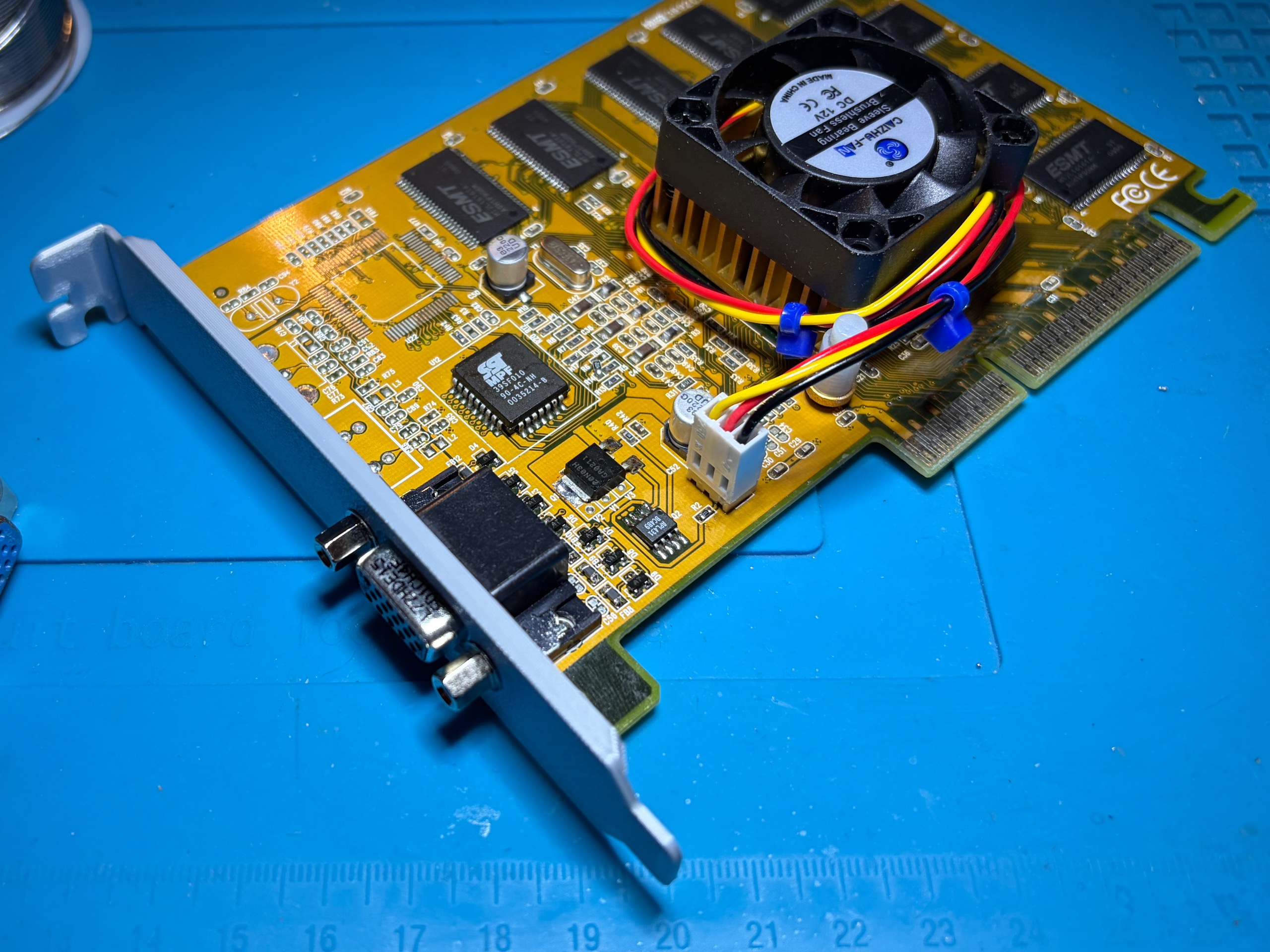

• Power Color EvilKing 3 C355A.

Voodoo 4

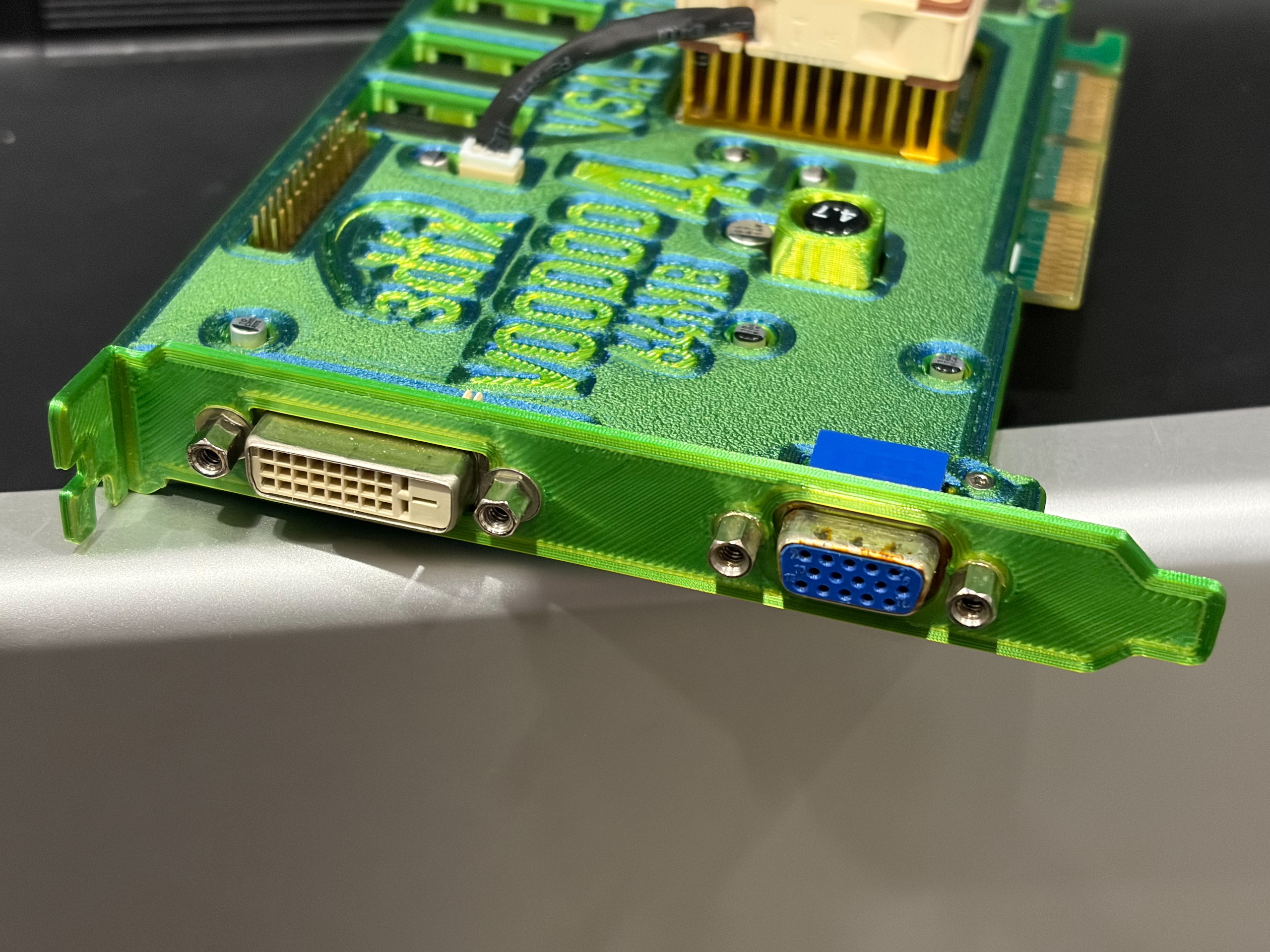

• Support VGA+DVI.

Voodoo 5

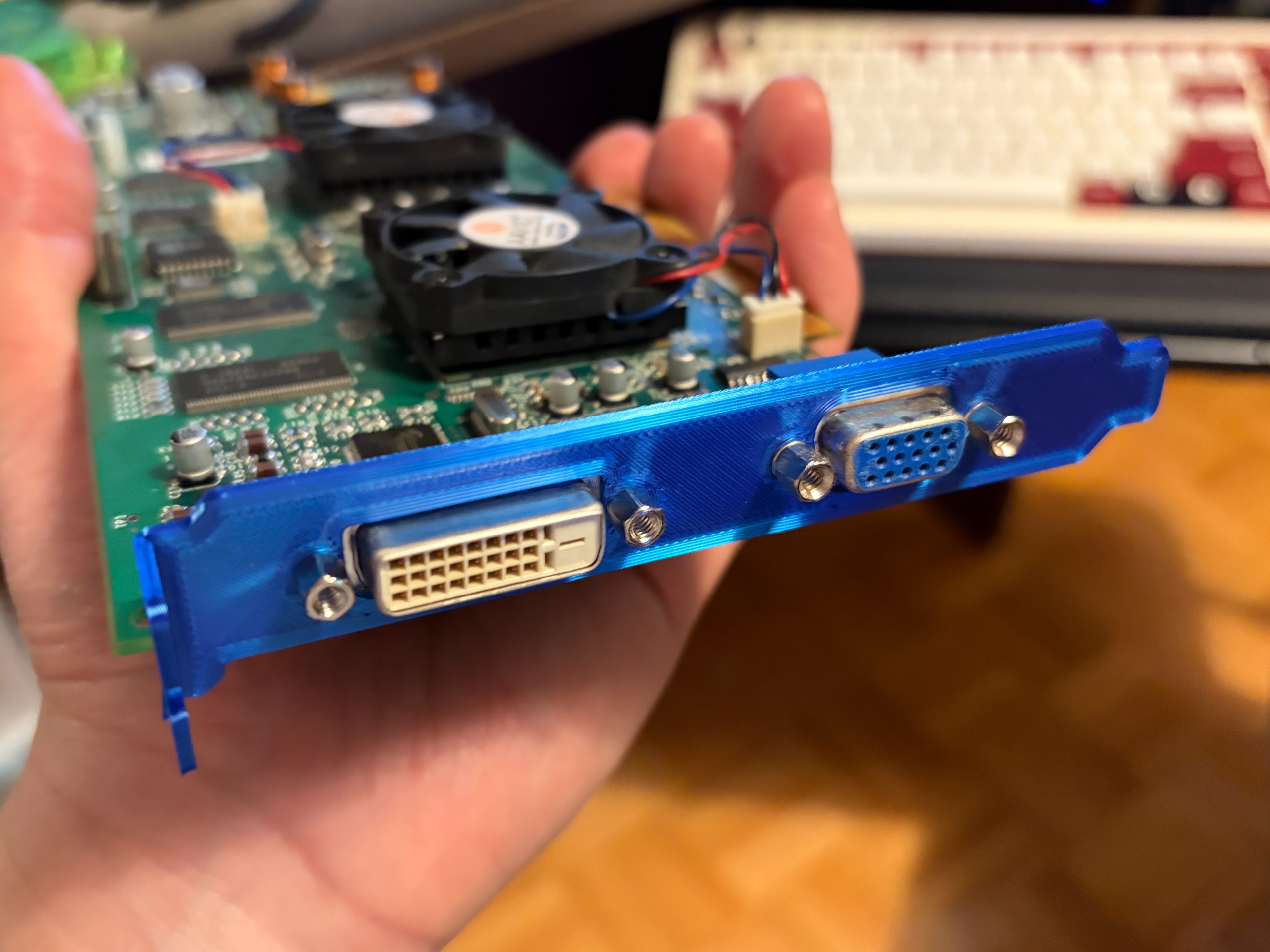

• Support VGA+DVI.

Impression

Imprimez en position horizontale sans aucun support.

Se pencher

L'étape de flexion est importante. Vous voulez obtenir une flexion à 90° aussi nette que possible. Voici la méthode que j'utilise.

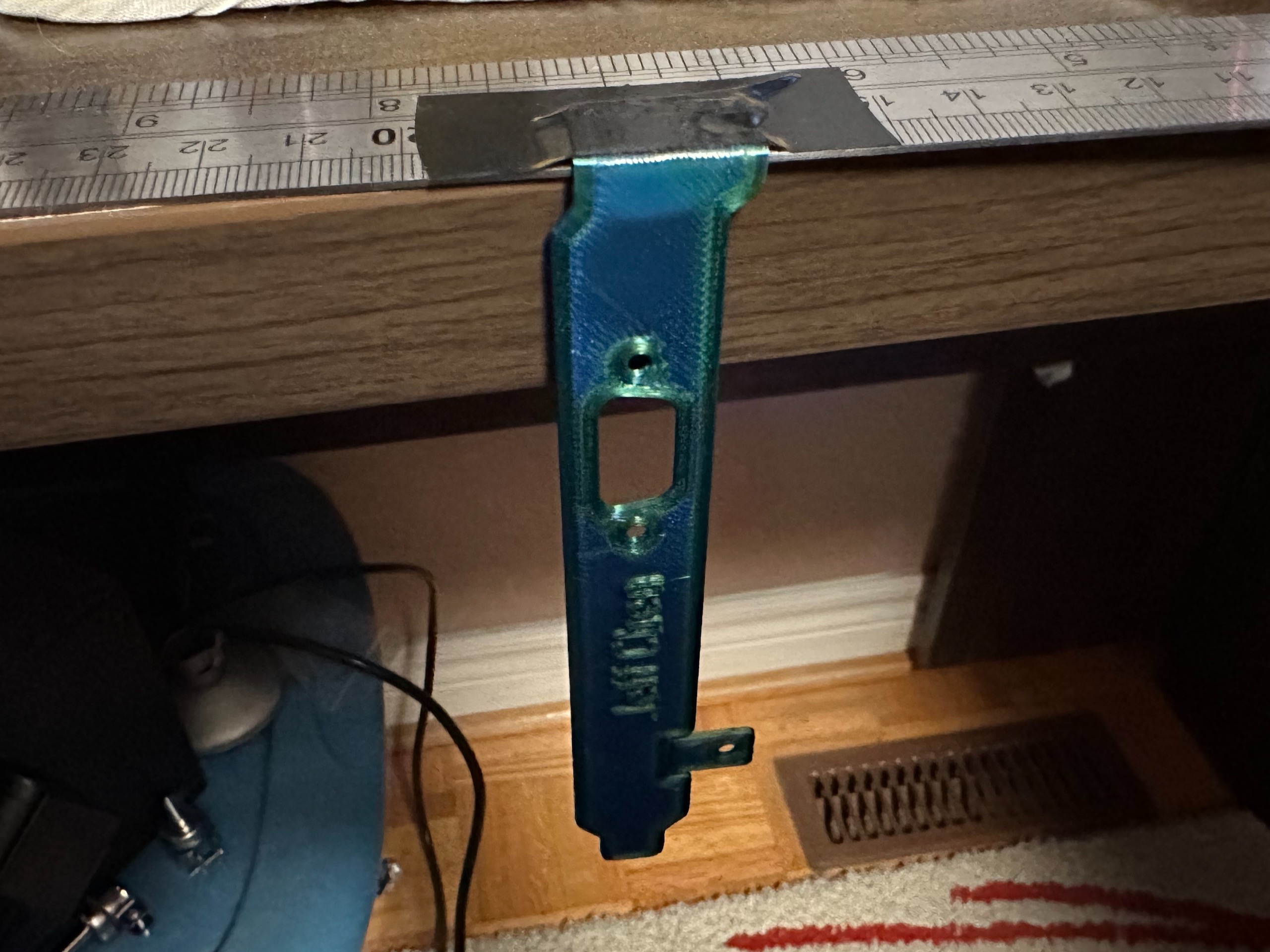

Collez une règle en métal sur le bord de la table. Assurez-vous que le bord de la règle soit un peu plus éloigné du bord de la table.

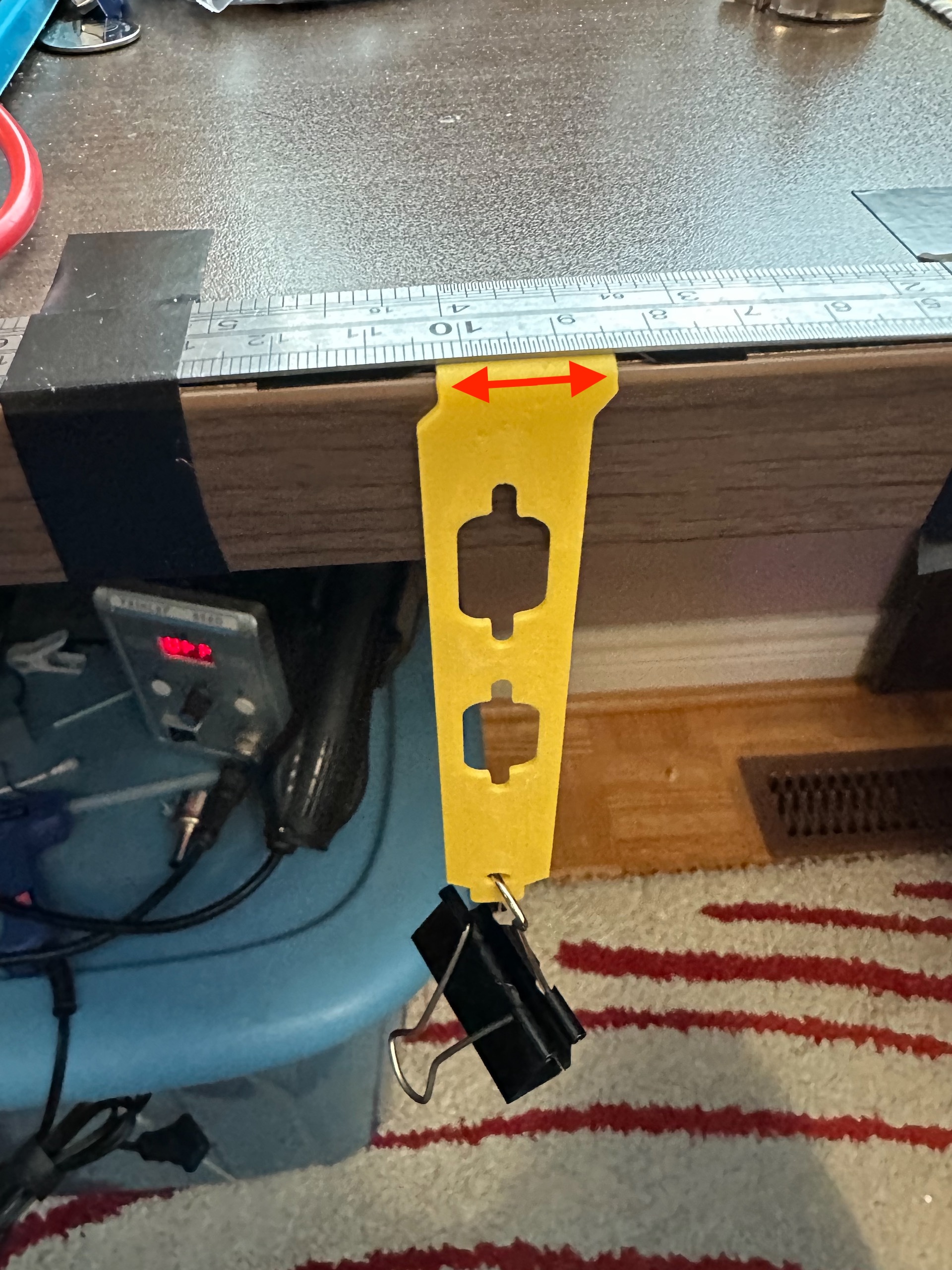

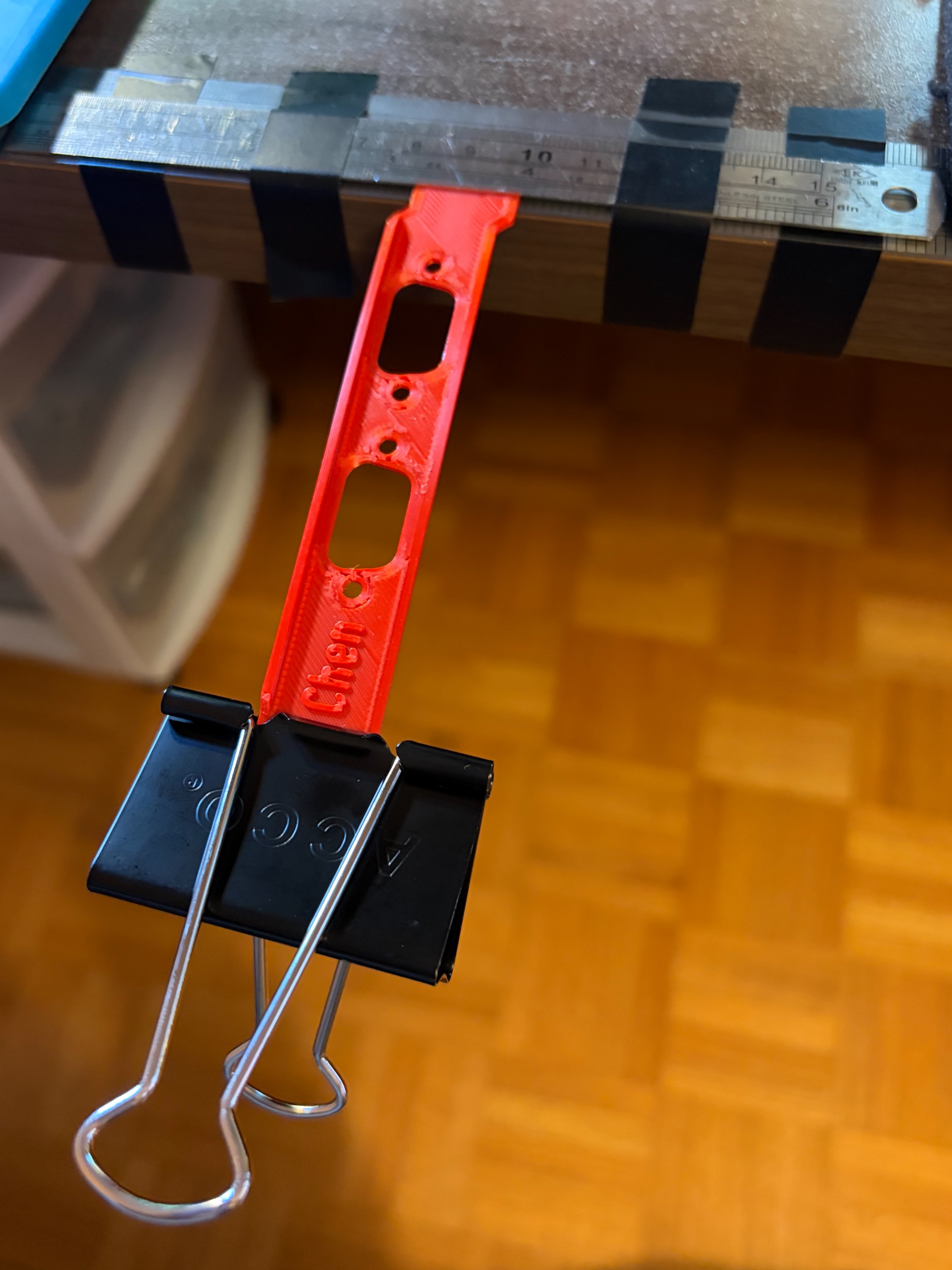

Collez l'extrémité courte du support sur le dessus de la première règle en métal, avec la rainure de flexion orientée vers le bas. Ajustez le support de sorte que la rainure située en bas soit alignée avec la règle.

Posez une deuxième règle en métal sur la première règle, au-dessus de l'extrémité scotchée du support. Scotchez-la également solidement sur la table, des deux côtés.

Ajoutez un certain poids léger à l'autre extrémité du support. J'utilise habituellement un trombone.

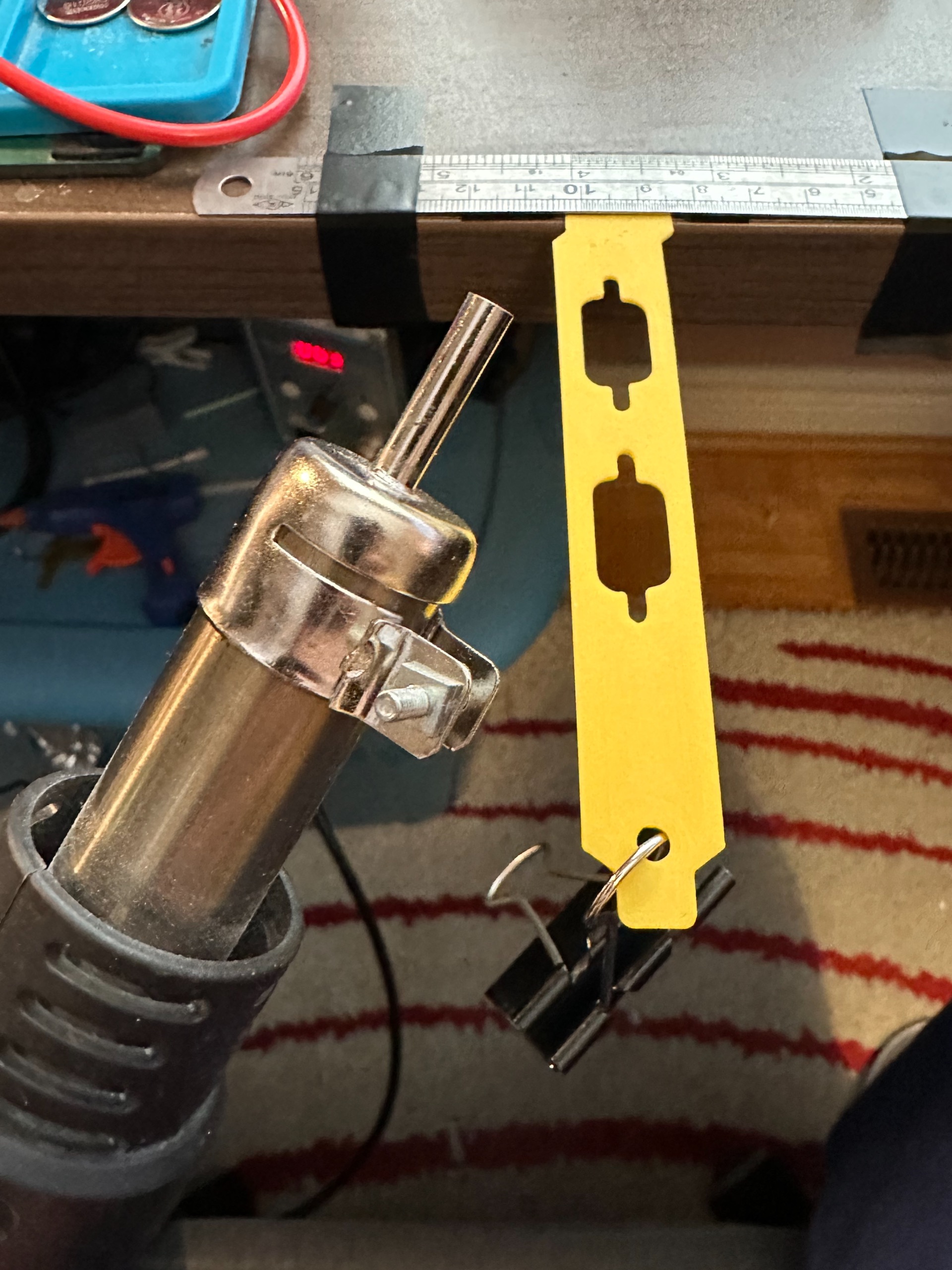

Préchauffez votre station d'air chaud à 160°C avec la buse la plus petite allumée. Ensuite, soufflez rapidement sur le côté supérieur du support où se trouve la rainure, en effectuant un mouvement latéral de gauche à droite.

Quand l'affaissement du support s'accélère, retirez la chaleur et aidez le support à se plier à 90° avec vos doigts, puis maintenez-le dans cette position. Il n'y a pas besoin d'une force excessive, mais vous devez être rapide.

Laissez le support refroidir. Cela ne prend que quelques secondes.

Termine.

Installation

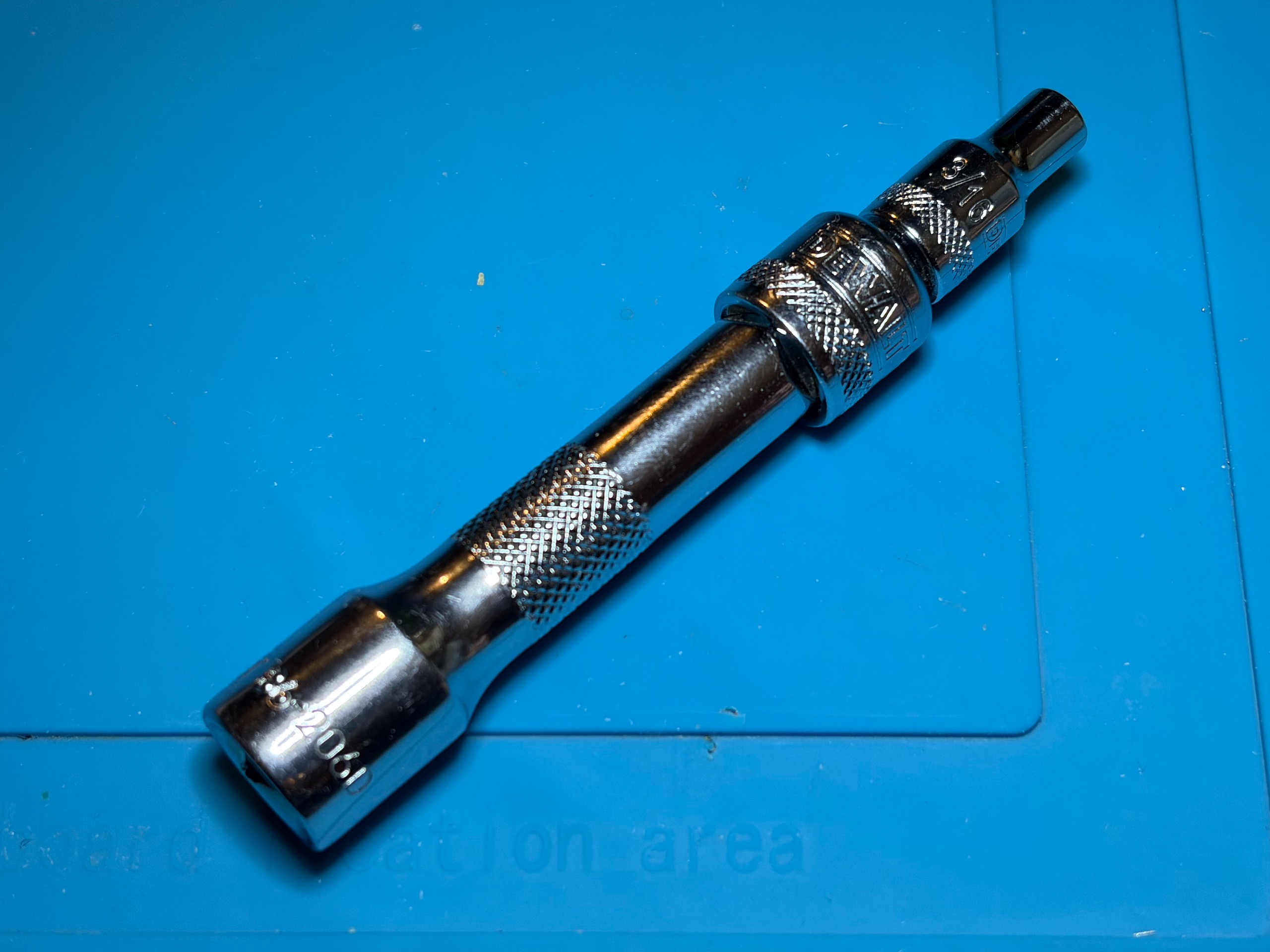

La taille correcte de la douille pour le tenon hexagonal est de 3/16".

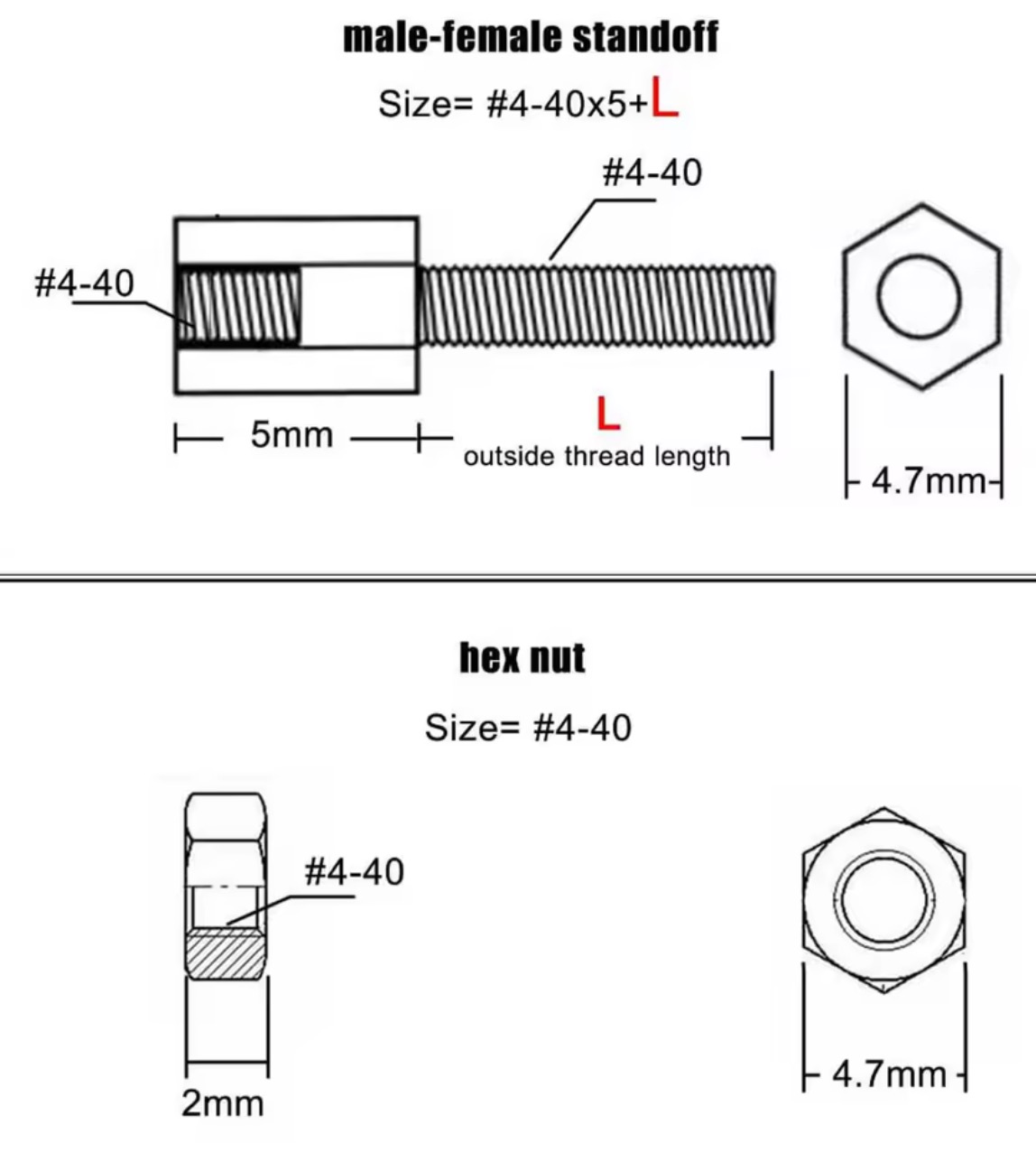

La taille de l'entretoise hexagonale est de 4-40, 5 mm (ou légèrement plus longue que 5 mm), au cas où les vôtres seraient manquantes.

Enlevez tous les boulons hexagonaux de la carte, mettez le support en place, puis resserrez à nouveau les boulons hexagonaux.

Remarque : Évitez de trop serrer les entretoises hexagonales, car cela déformerait le support et la tête de l'entretoise pourrait se détacher.
