これは、Elecrow Crowpanel 1.28インチの回転式ディスプレイ用の取り付けオプションです。

https://www.elecrow.com/crowpanel-1-28inch-hmi-esp32-rotary-display-240-240-ips-round-touch-knob-screen.html

これは単に、ディスプレイの周りにフィットする2つのTPUリングハーフで、50 mmの穴に取り付けることができます。私は5 mm厚のパネル用にこれを作ったのですが、FreeCADファイルで厚めのパネルに調整できます。私はFreeCADファイルで5.5に設定していますが、5 mmのパネルで完璧に動作します。なので、あなたのパネルの厚さに0.5 mmを加えて使用してください。

私はスリムツリーサポートを使用してサポート付きのTPUリングを印刷し、「サポート/オブジェクトのXY距離」を2 mmに変更しました。そうすることで、リングがサポートのベースにくっつくのを防ぐことができます。

使用する前にこれを試してみてください。50 mmの穴をわずかに大きくまたは小さく調整する必要があるかもしれません。また、リングの半分の間に隙間がない場合は、FreeCadファイルを調整することもできます。FreeCadファイルは、私が半分に切った50 mmの円形リングから始まっていました。最後のスケッチの0 mmの制約を変更することで、サイズを調整することができます。そうすれば、リング

使用するには、厚さ5 mmのパネルに50 mmの穴を開けたパネルを作成します。2つのリングの半分を印刷します。

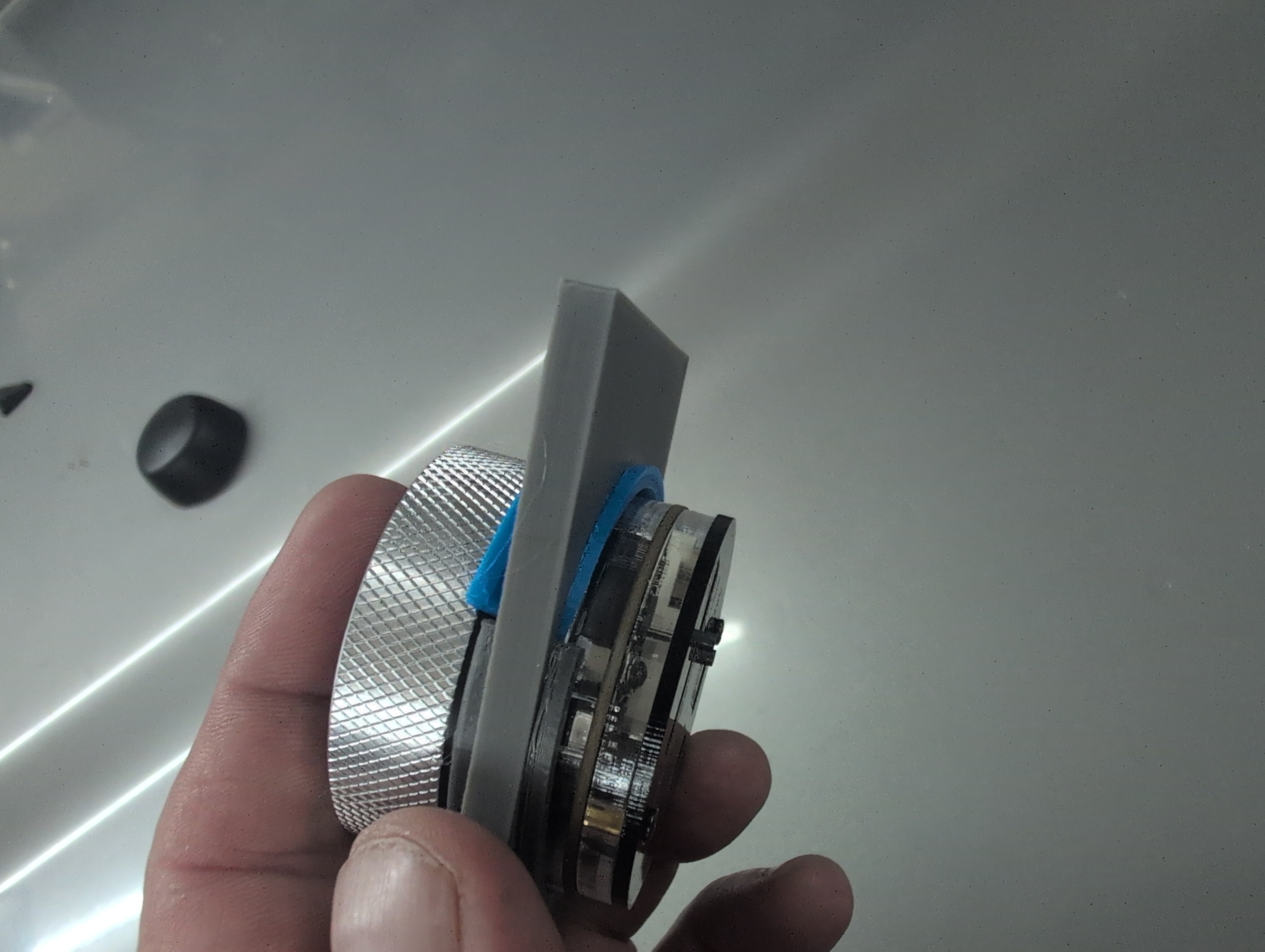

指輪には、Crowpanelの黒い溝の内側に収まる厚みのある部分があることに注意してください。そのため、指輪の両半分を同じように配置してください。

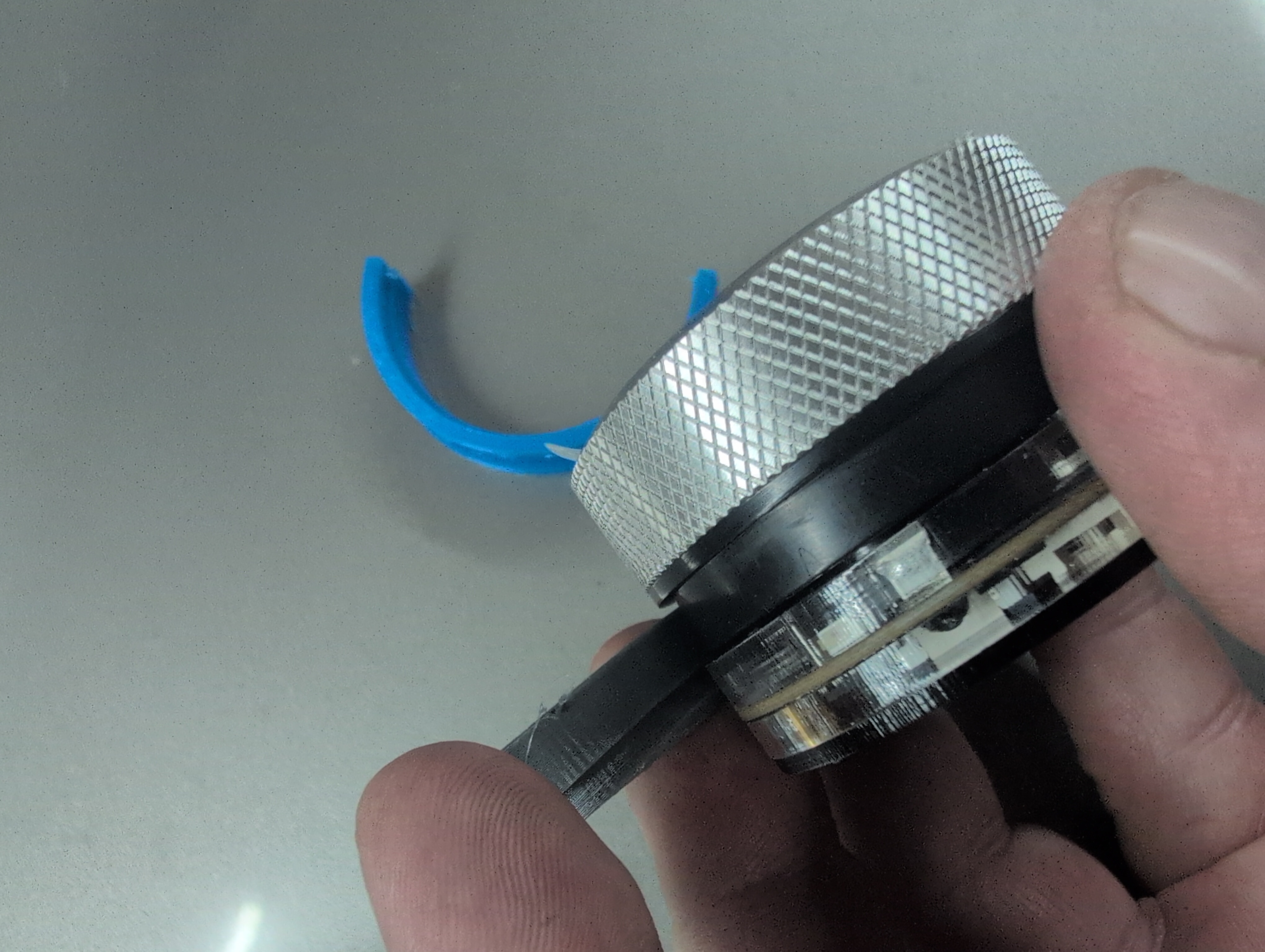

クロウパネルの周りに1つのリングを置き、50 mmの穴に入れます。ここでは灰色と青色のリングを使用しています。

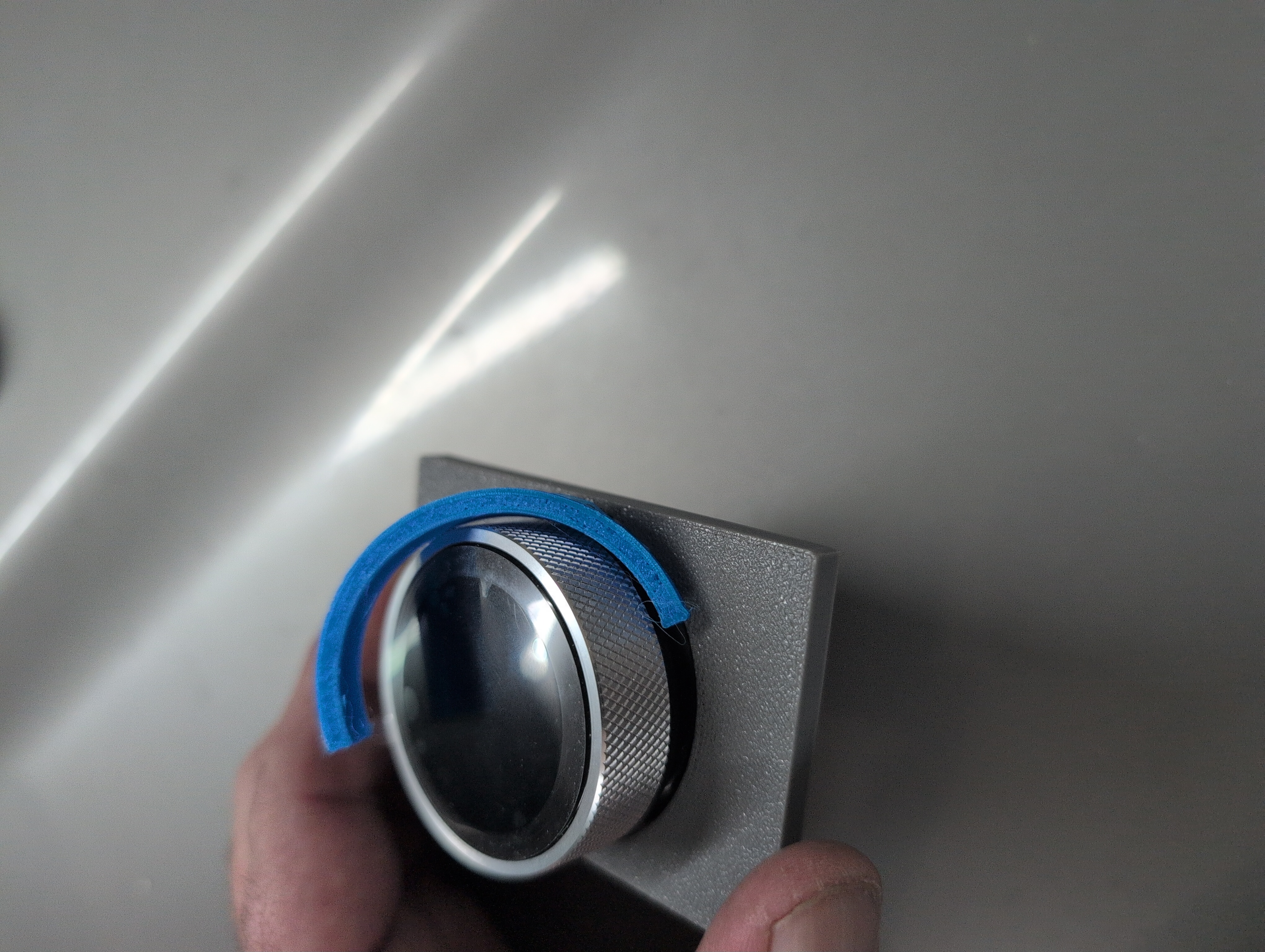

第二のリングの片側の角を穴に半分入れます。

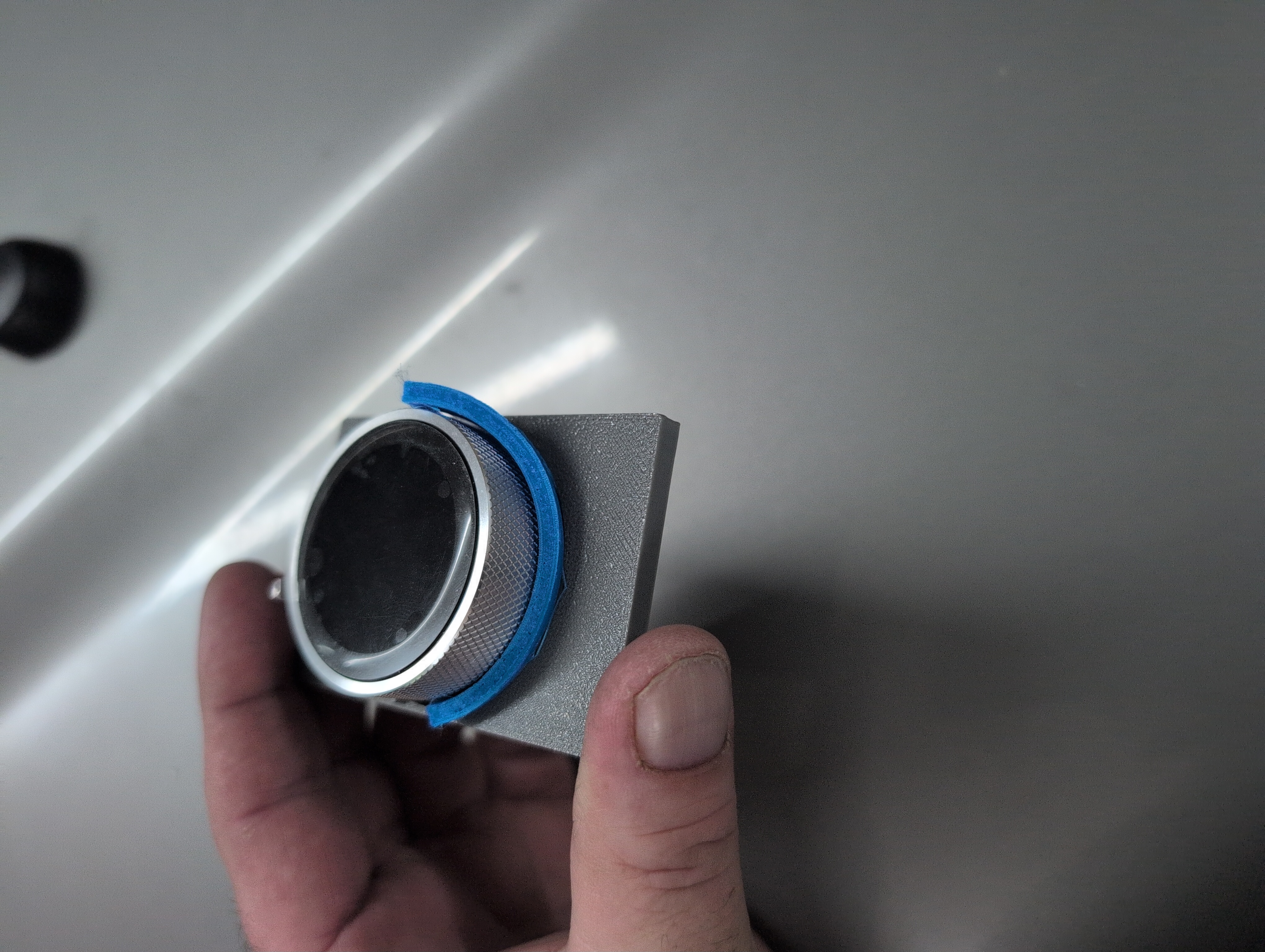

下に押しながら滑らせると、そのほとんどが穴に入るはずです。

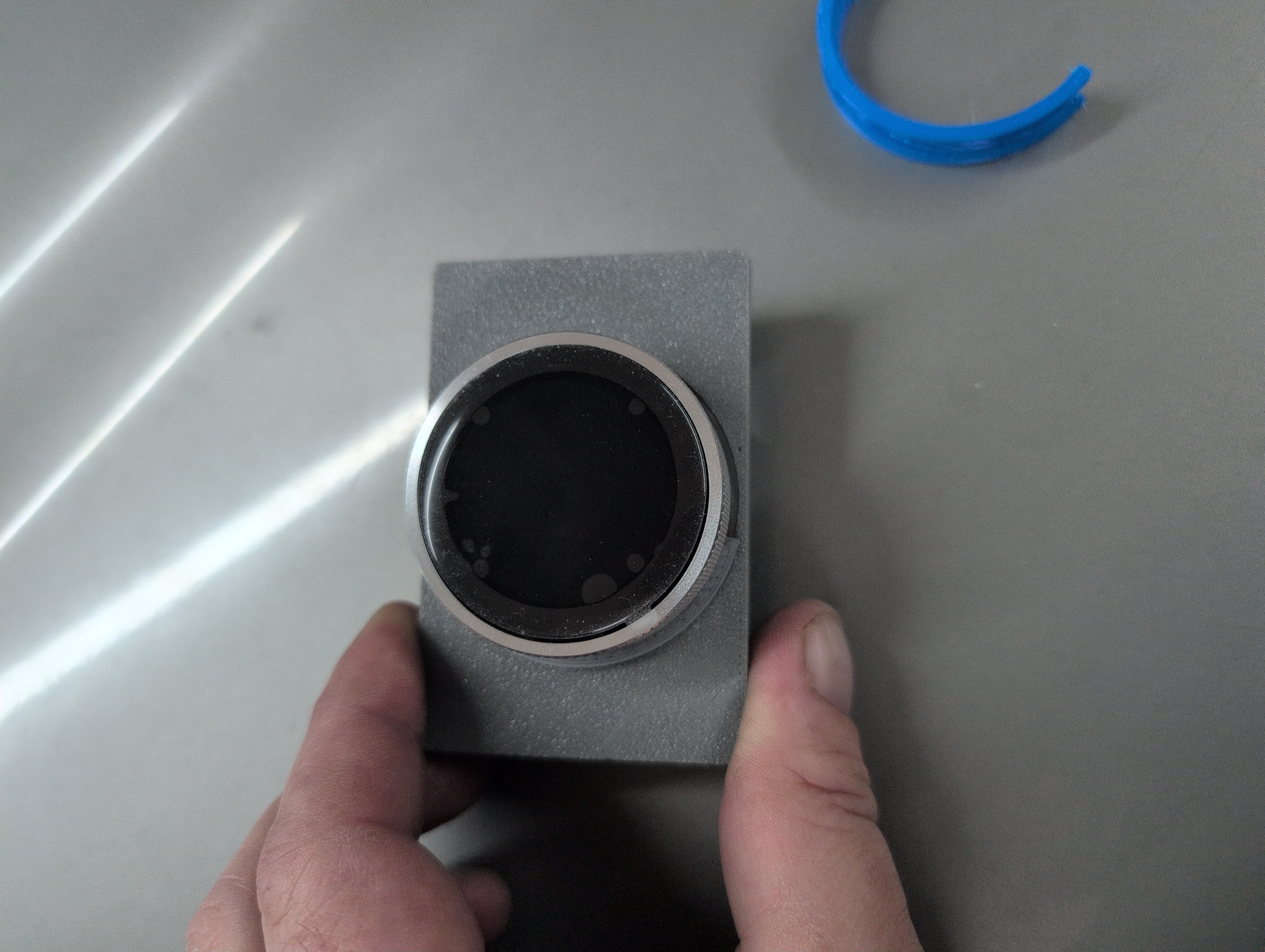

おそらく、このようになるでしょう。2つ目のリングを押し続けながら、Crowpanelを上下に動かすと、最終的にリングが所定の位置にポップアップするはずです。

注意：Crowpanelの銀色のベゼルを回転させ、Crowpanelの黒いベースが回転しないようにしてください。回転してしまう場合は、ベースをもう少し強く押し込むために、わずかに小さめの穴が必要になります。ベゼルは回転しますが、Crowpanelの他の部分は固定されたままです。
