C'est un petit jouet de mon enfance dont je me demandais si je pouvais le fabriquer moi-même... et devinez quoi ?... Je l'ai fait.

Ce dont vous avez besoin :

• 7 couleurs de filament PLA (PETG, si vous en avez qui ne s'emmêle pas, ça pourrait aussi fonctionner... peut-être), le filament de base (celui en noir sur ma photo) ne devrait pas être mat, il n'est pas très lisse.

• Une lime à ongles/une lime à bois (ou simplement du papier de verre) ;

• le temps ;

Ce dont vous pourriez avoir besoin, mais ce n'est pas nécessaire :

• Grasse - utilisée.SEULEMENTSur cette "chose droite hexagonale" (4 exemple, je ne l'ai pas utilisé) ;

Exigences d'impression minimales :

• 5% de remplissage ;

• Des lignes de couche de 0,2 mm (vous pouvez utiliser des lignes de couche adaptatives pour rendre les pièces plus jolies) ;

• Une buse de 0,4 ;

• 3 boucles murales(Je trouve ça nécessaire si je veux être assez fort avec 5% d'infill) ;

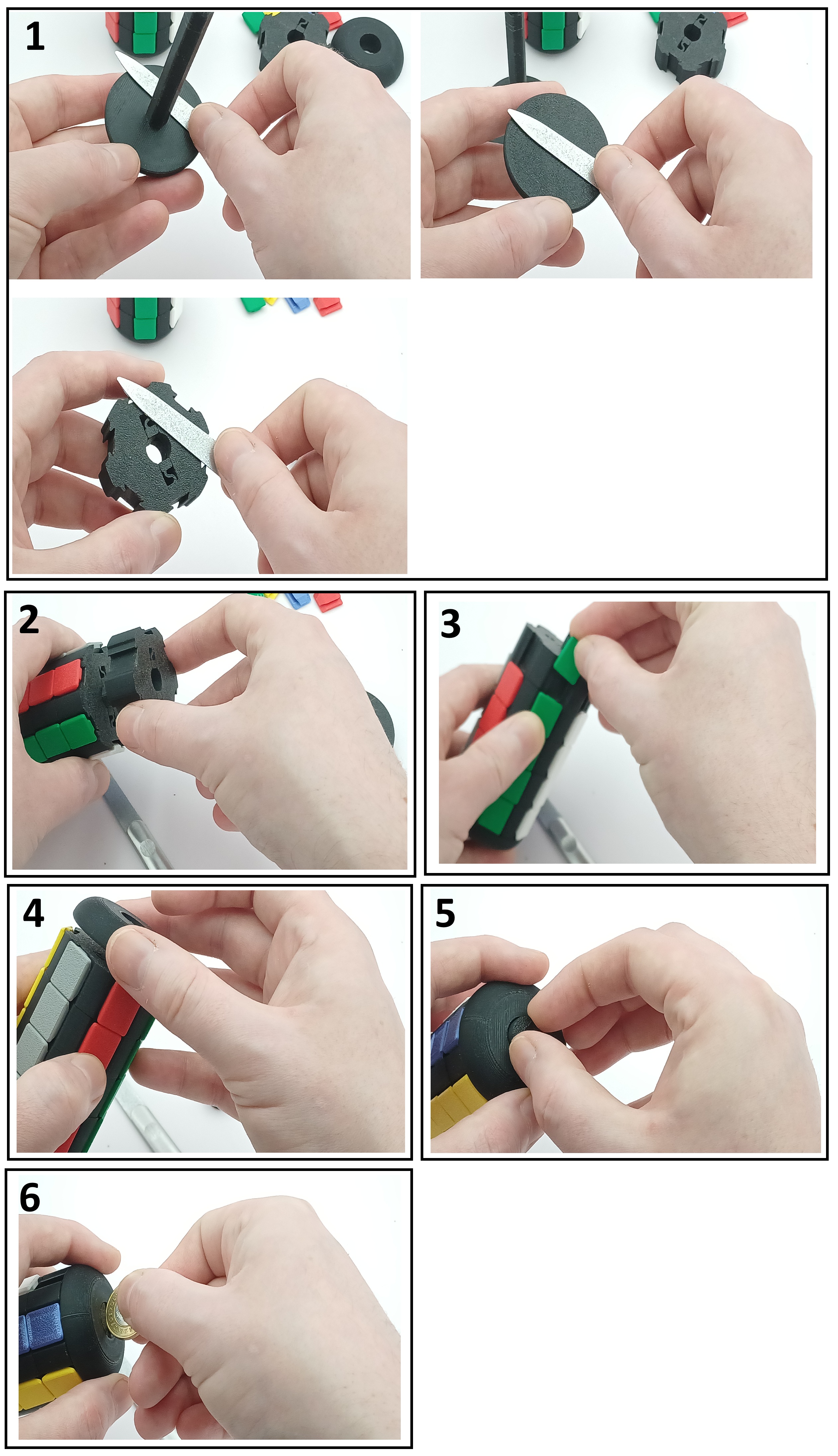

Assemblée :

1. Polissez un peu les pièces avec une lime ou du papier de verre - après l'impression sur le dessus des pièces, il y a toujours des aspérités. L'idée est que ces pièces se touchent et bougent, donc elles devraient être plus lisses.

2. Mettez les pièces du "Mécanisme" sur la "Base" - il n'y a aucune différence dans la façon dont vous les mettez en place, même les ressorts n'ont pas besoin d'être alignés.

3. Quand vous avez toutes les pièces du "Mécanisme" sur la "Base", vous pouvez commencer à assembler les "Perles". Rappelez-vous que vous n'avez pas besoin de mettre des couleurs dans les lignes, le but du puzzle est de l'assembler ;) ;

4. Maintenant, il est temps de mettre le "Top", vous devez faire pivoter jusqu'à ce que la partie s'emboîte à sa place et qu'il n'y ait plus d'écart entre les parties.

5. Mettez la partie "Verrouillage" dans le trou, et faites pivoter la partie jusqu'à ce qu'elle s'insère. La partie "Haut" et "Verrouillage" doivent être alignées.

6. En utilisant la pièce de monnaie, tournez le "verrou" dans le sens anti-horaire (cela devrait faire environ un demi-tour) ;

Je serais reconnaissant pour vos commentaires sur le projet. J'ai joint les fichiers FreeCAD et STEP ; peut-être que quelqu'un pourra penser à un moyen d'améliorer encore la fonctionnalité de ce jouet. Je travaille dessus depuis un moment, et peut-être qu'une perspective différente pourrait l'améliorer. Je serais incroyablement reconnaissant pour vos commentaires et avis.
