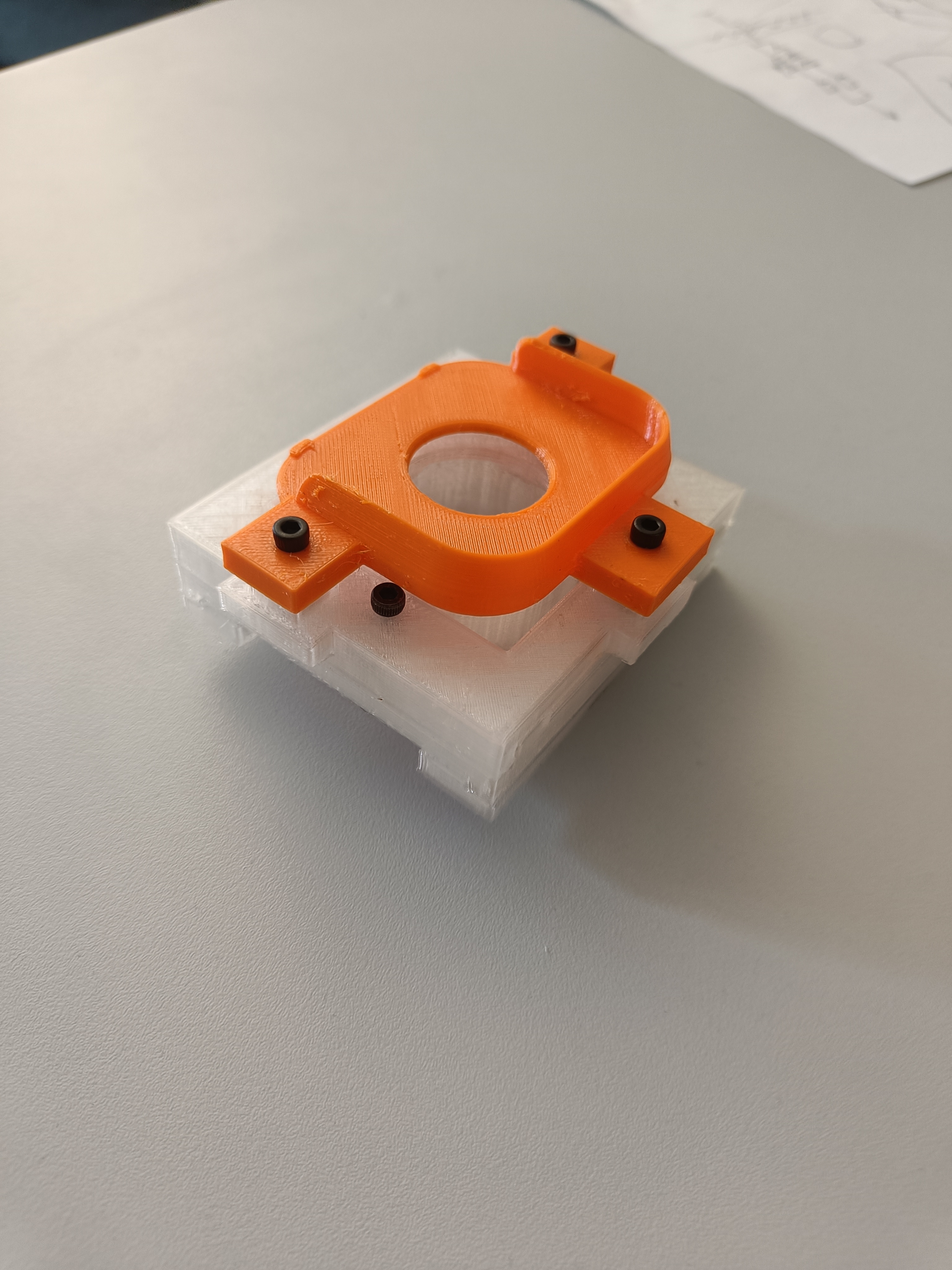

El modelo consta de tres partes apiladas una encima de la otra:más bajose conecta al ocular;medioysuperiorPermita que la cámara se mueva en relación con ella. Las posiciones se pueden fijar usando tornillos (cf. imágenes). Para sostener la cámara web real, se necesita un soporte adicional.Soporte para cámara.(naranja) es necesario. Bajo "Archivos", encontrarás un ejemplo de archivo .stl para la Logitech StreamCam. En caso de que necesites diseñar tu propio soporte, también se proporciona una imagen con las medidas.

Poner muelles entresuperiory elSoporte para cámara.Permite que la cámara se incline (cf. imágenes).

Partes/ajustes adicionales necesarios:

• más bajo:Está hecho para un ocular de 34 mm-35 mm de ancho; archivos de piezas NX disponibles.
• centro:2 tornillos M3x16 (o más largos), 2 tuercas M3 para bloquear la pieza en su lugar.
• Superior:2 tornillos M3x20 (o más largos), 2 tuercas M3 para bloquear la pieza en su lugar;
  Tres insertos de ajuste térmico paraSoporte para cámara.Tornillos.
• Soporte de cámara:Tornillos según sea necesario, muelles si se desean.
