开发这个工具是为了能快速为我的其他项目中的六角螺栓/螺母制作配套的旋钮，这些旋钮在我的许多其他模型中都能找到。

我在这里列出了我最常用的变体，但你也可以使用其他变体。OnShape 文档可以创建几乎任何你需要的配置。

如有需要，我还会不断更新这个合集，添加其他尺寸的商品。如果您需要特定尺寸的商品，也可提出申请，若添加该尺寸的商品切实可行，我会尽快将其纳入合集之中。

请注意，盖子在安装时会被刻意拧得比较紧，但如果你的打印机调试得当，用一点力就能将其扣紧。可能需要在切片软件中调整孔径——例如，在 Creality Print 7 中调整"X-Y 孔径补偿"参数。如果盖子扣不紧，或者螺栓/螺母安装困难，可以在切片时将该参数增加 0.1 - 0.2 毫米。例如，我在 Creality K2 Plus 上将该参数设为 +0.2 毫米，以确保大多数 PLA 耗材打

使用方法

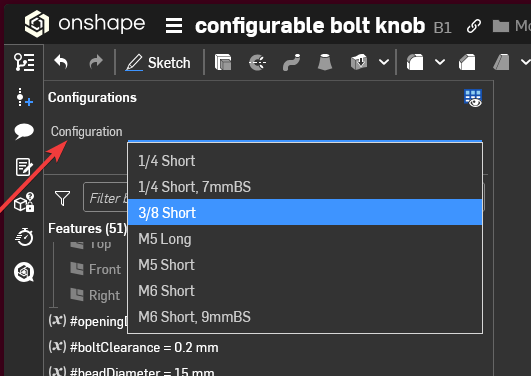

请从可用选项列表中选择一种配置：

或者，你也可以点击窗口右侧的图标，打开配置面板，自行创建配置方案：

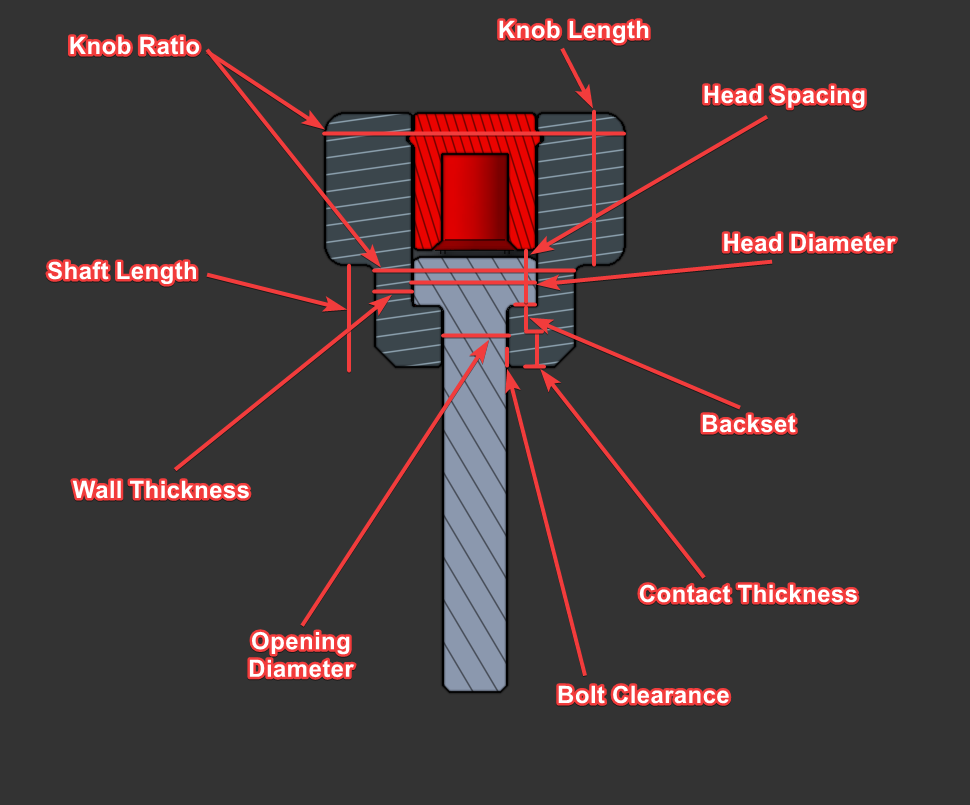

配置选项

• - 开口直径 - 螺栓杆直径，用于确定旋钮末端孔的基准尺寸。

• - 螺栓间隙 - 用于设置螺栓杆和螺头周围的空隙。如果难以插入螺栓，可以将此值增加 0.1 - 0.2mm。

• - 头部直径 - 螺栓头部的较小直径，即从平面到平面测量的尺寸。

• - shaftLength - 旋钮狭窄部分的长度。

• - 壁厚 - 旋钮狭窄部分的壁厚。这决定了其与头部平面之间的厚度，所以要注意的是，壁厚在某些位置会更薄一些。

• - knobRatio - 它决定了旋钮的滚花部分(握持部分)的直径相对于轴的直径的比例关系。

• - knobLength - 旋钮上滚花部分的长度。

• - 背套 - 用于调节螺栓杆从旋钮中伸出的长度。

• - 头部间距 - 如果将此参数设置为大于零的值，旋钮帽将被制作成合适的长度，以便将螺栓紧密固定在旋钮底部。如果不需要将螺栓固定到位，请输入0mm的值，生成的帽子厚度将为5mm的最小值。

注意事项：
请勿编辑“计算变量”文件夹中的变量，否则会导致旋钮功能失效。

选择或创建所需的配置后，您就可以导出文件用于 3D 打印了。

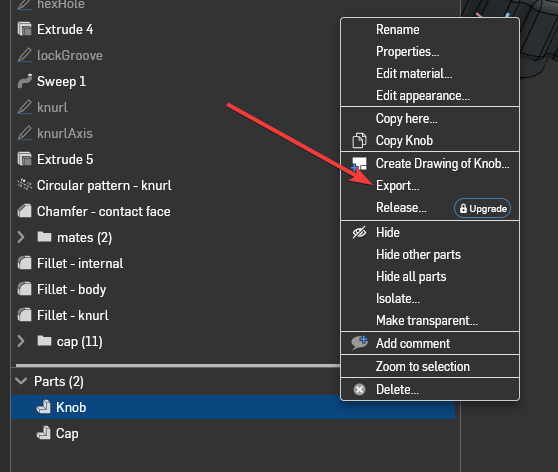

右键单击零件列表中的旋钮，并选择“导出”。对于盖子部分，请重复相同操作：

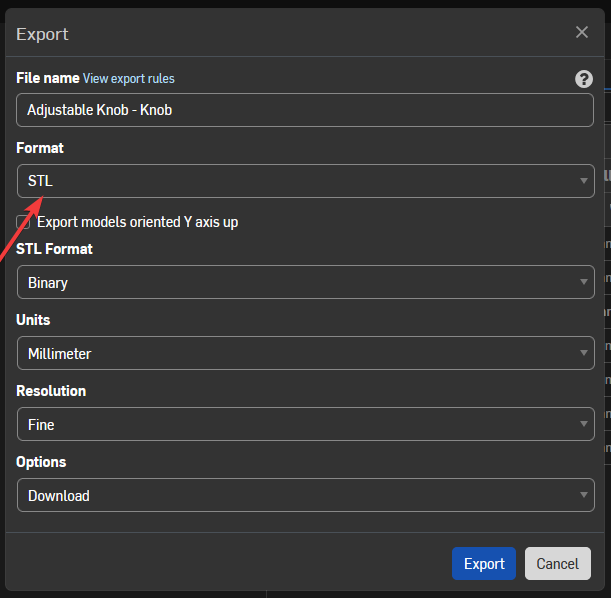

通常情况下，你应该将文件导出为.STL格式。导出的文件通常会保存在你的“下载”文件夹中。

更新于2月26日：

• 添加了M6短裤款式

更新时间：260221：

• 添加了 3/8 短款式

• 编辑指南

• 重命名配置器中的变量
