이것은 HIKMICRO Mini2Plus V2 열상 카메라 모듈을 위한 카메라 케이지와 트립ود 어댑터입니다. 신중한 설계와 특정 재료 선택의 조합으로 인해, 이는 인쇄하기 쉽고 사용하기 쉽은 1

주의사항

카메라를 케이지에 설치한 후 반복적으로 카메라 본체를 두드리면 광학 장치에 영향을 미칠지 모르습니다. 이점을 알고 과도한 두드리기를 하지 않도록 하십시오.

저도 카메라를 오래 작동시키며 케이지를 테스트한 적이 없습니다. 알루미늄 하우징의 열 발생이 문제가 될 수 있습니다.

추가적인 하드웨어

카메라 모듈이 매우 가볍기 때문에, 스레드 인서트를 사용할 필요가 없습니다. 따라서 추가적으로 하드웨어가 필요 없습니다. 클램프의 구멍은 자동 나사가 되도록 설계되었으며, 크기는 ¼인치입니다.

만약 당신이 조금 더 세련되게 하고 싶다면, 'insert' 접미사가 있는 파일은 8x14 mm의 구멍이 있고, 이 구멍에는 무언가를 넣을 수 있습니다.Ruthex ¼ 인서트(표준 또는 짧은).

인쇄 지침

이 모형은 특히 인쇄하기 위해 설계되었습니다.PETG, 그리고4개의 경계선그리고100% 채우기.

특징들

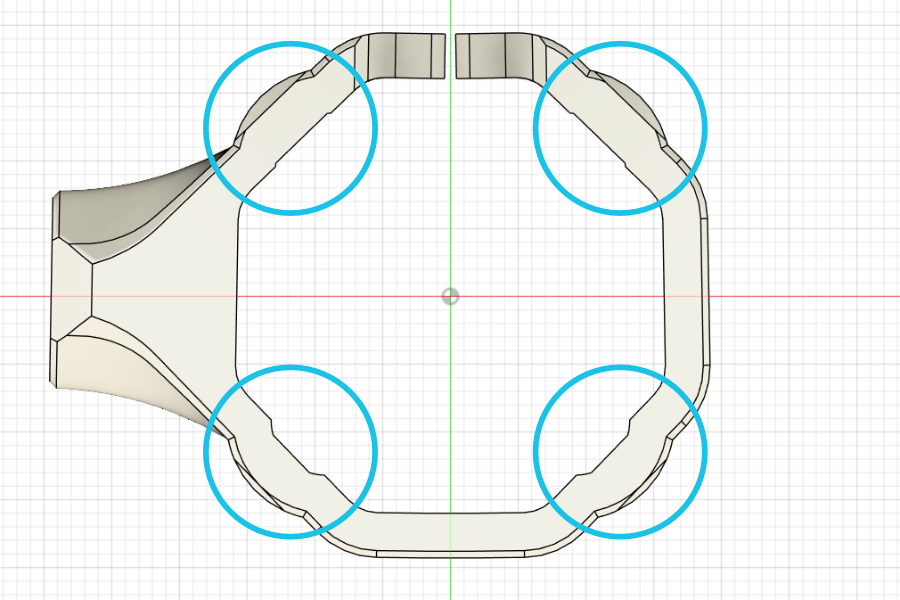

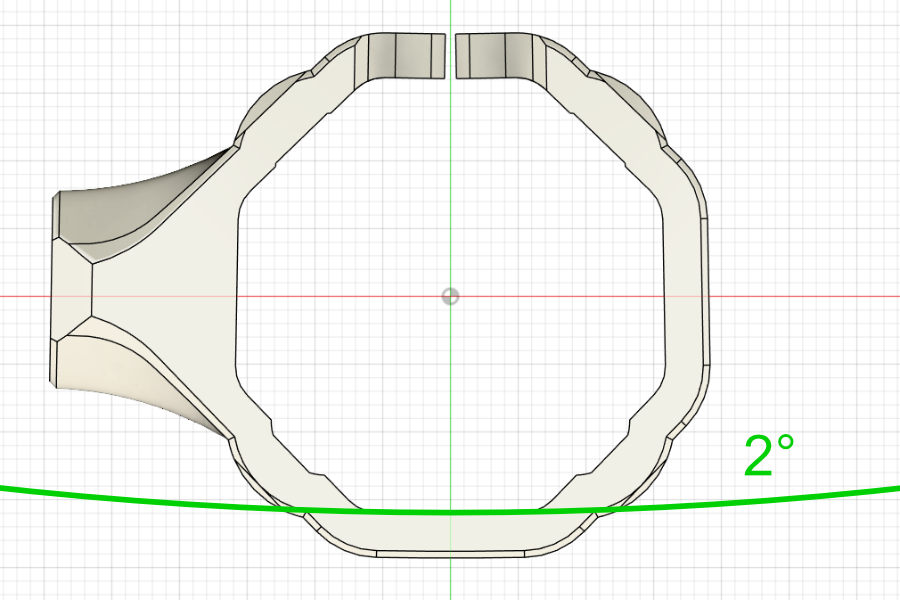

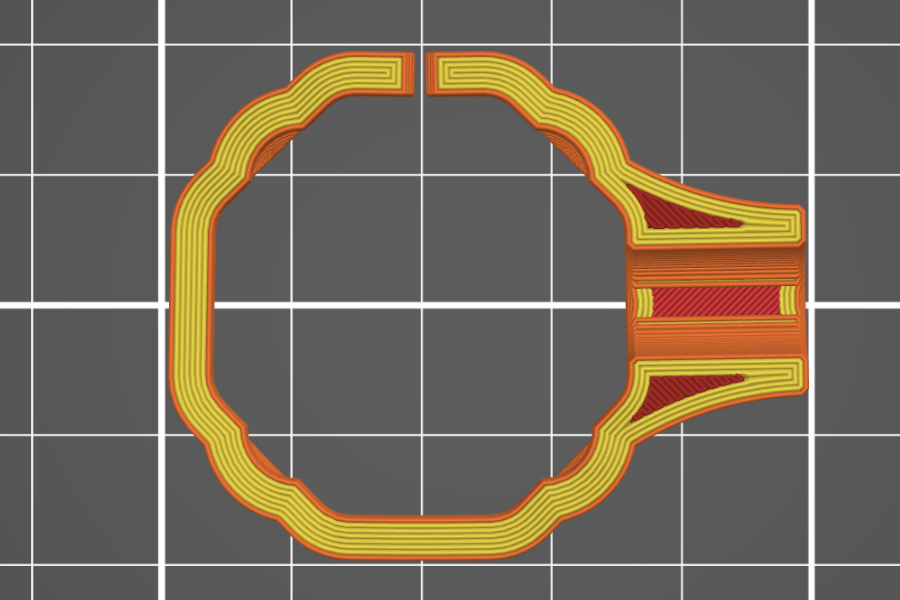

이 모델은 단순한 특성과는 대조적으로, 인쇄 가능성과 사용 편리성을 향상시키는 다양한 기능을 제공합니다. 약간의 사전 로드는 모듈을 단단히 잡아주고, 안정성을 유지하며, 잠재적인 진동을 줄여줍니다. 주요 경계선을 따라 일관된 벽 두께는 연속적인 공구 경로를 생성하여 약점을 최소

용법

인쇄된 후 카메라를 케이지에 넣고 제거하는 것은 실제보다 더 번거해 보일 수 있습니다. 이 디자인은 카메라 본체가 자체적으로 레버 역할을 하여 케이지를 열 수 있게 해줍니다. 뒤에서 카메라를 약 30° 시계 방향으로 회전시키면서 시작하세요. 카메라를 시계 방향으로 회전시키면서 본체를 아래로 누른다. 몇

커스터마이징

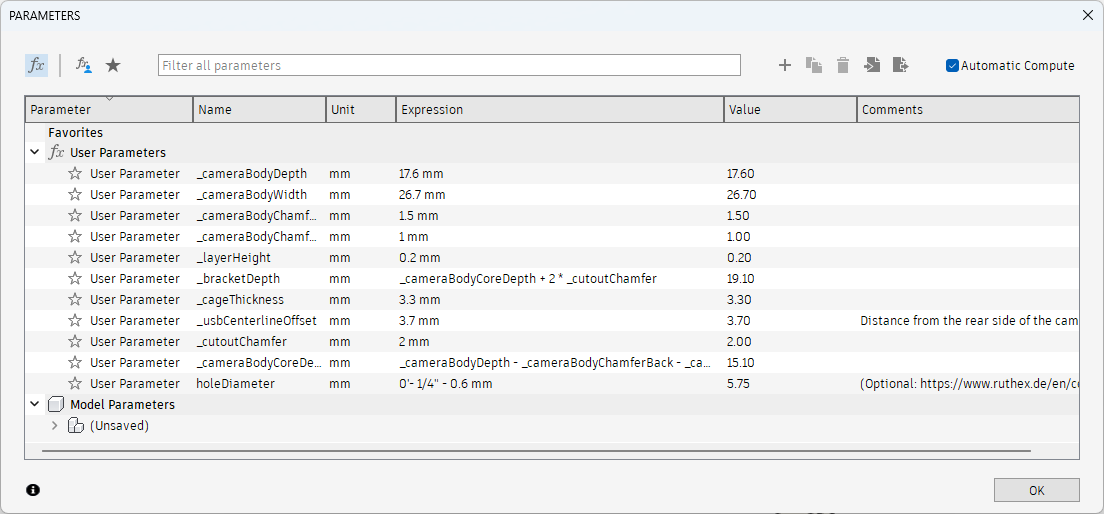

다운로드 섹션에서 Fusion 360 파일을 찾아보세요. 현재는 기능 드래프트일 뿐이고, 타임라인은 완벽하지 못하지만, 모델 자체는 상대적으로 강력한 상태입니다. 커넥터 홀 직경을 변경하려는 경우 매개변수 대화상자에서 parameter holeDiameter를 찾아보세요. _로 시작되는 매개변수는 변경되어서는
