Я сделал эту модель для вас (и для себя), чтобы у вас был немного круто выглядящий корпус для Raspberry Pi!

Плохое качество печати из-за моего Ender 3 Pro!

Список материалов:

• Акриловое стекло.

• Магниты.

• Гайки и болты M3

• Вентилятор 30x30 мм на 5 В.

• Вентилятор 5v является опциональным, но может улучшить воздушный поток!

Сборка:

Шаг 1:

Вставьте магниты в отверстия на задней пластине, основном корпусе и держателе Raspi. (суперклей может сыграть решающую роль в этом процессе)Провоцирует гнев каждый раз.Ты хочешь открыть футляр.ИлиаПлавный опыт.)

(Убедитесь, что у них правильная полярность.)

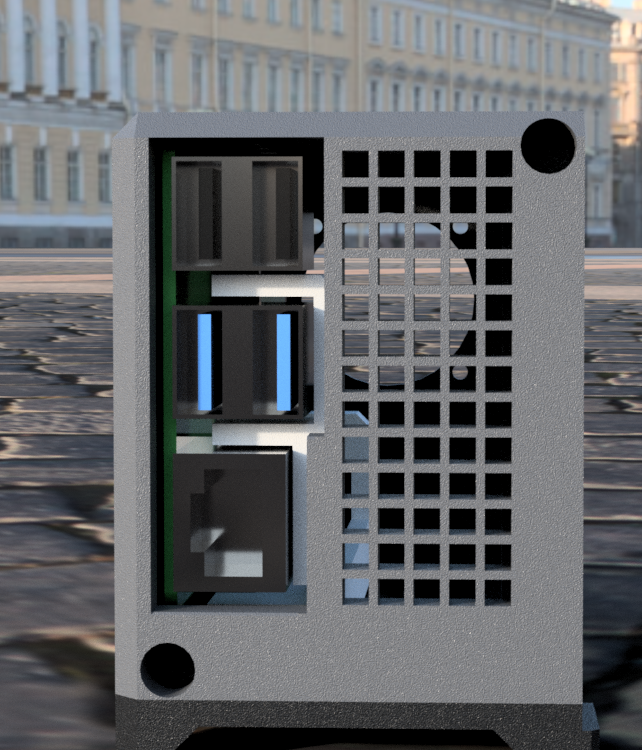

<- В верхней правой и нижней левой частях находятся отверстия для магнитов.

Магнитные отверстия на самом деле не очень заметны, но вы смотрите на заднюю часть.Держатель Raspi.(белая часть)

Шаг 2:

Вырежьте акриловое стекло нужного размера, который составляет примерно 110 мм (длина) и 70 мм (высота).

Шаг 3:

Просверлите несколько 3-миллиметровых отверстий в листе акрилового стекла.Это можно сделать, положив лист поверх напечатанной в 3D части и отметив отверстия.

Шаг 4:

Щёлкни поДержатель Raspi.Пока Raspberry Pi находится на месте, зацепите правый крючок под ним.Коннектор для дисплейной ленты.(служит в качестве рычага для подключения кабелей в верхней части)

Шаг 5: (критический)

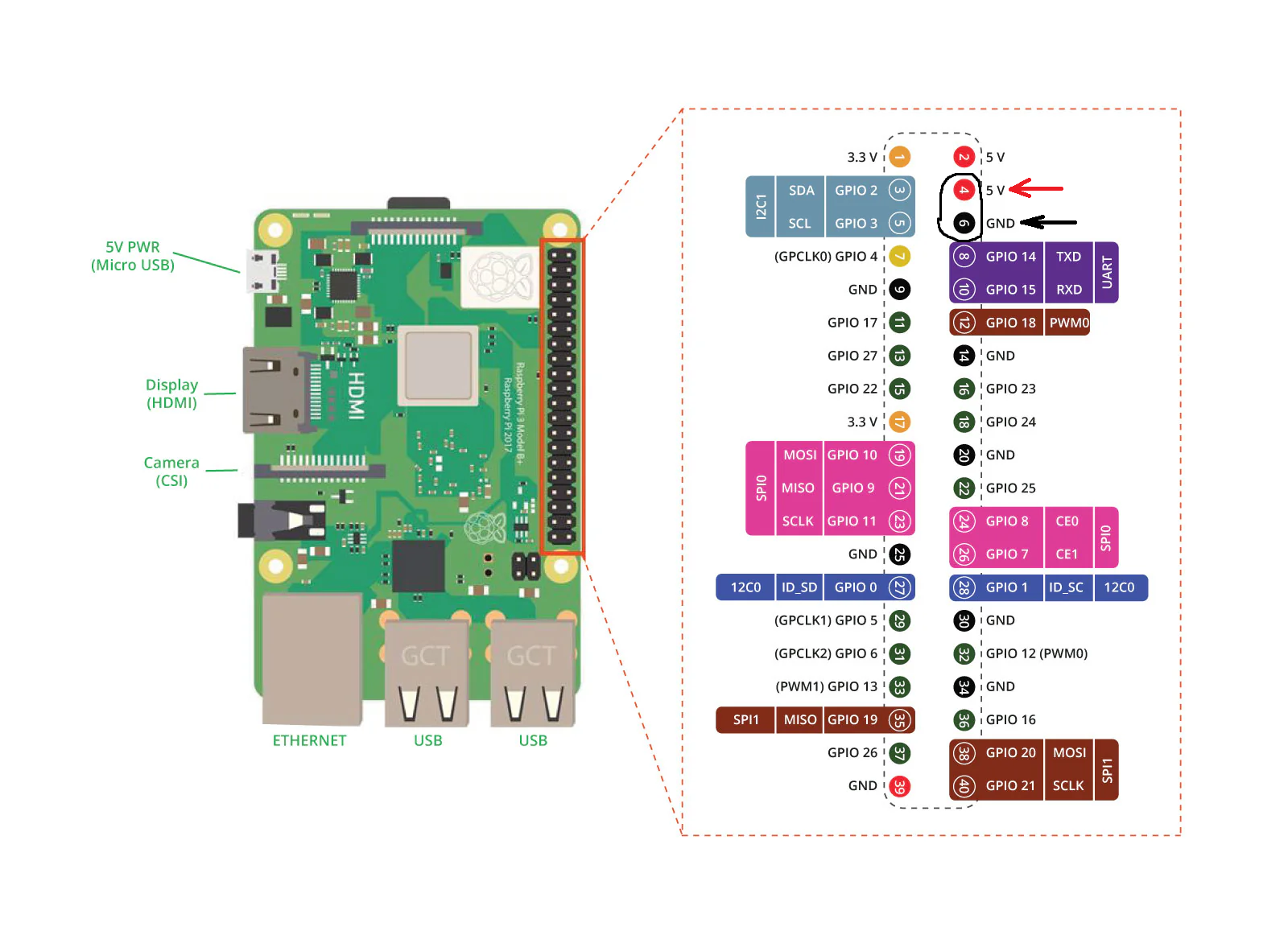

Подключите вентилятор 5v/3.3v к этим контактам (показано на картинке).

(Уже с цветовой кодировкой)

Если вы используете вентилятор на 3,3 В, то можете подключить красный провод к контакту в левом верхнем углу.

Шаг 6:

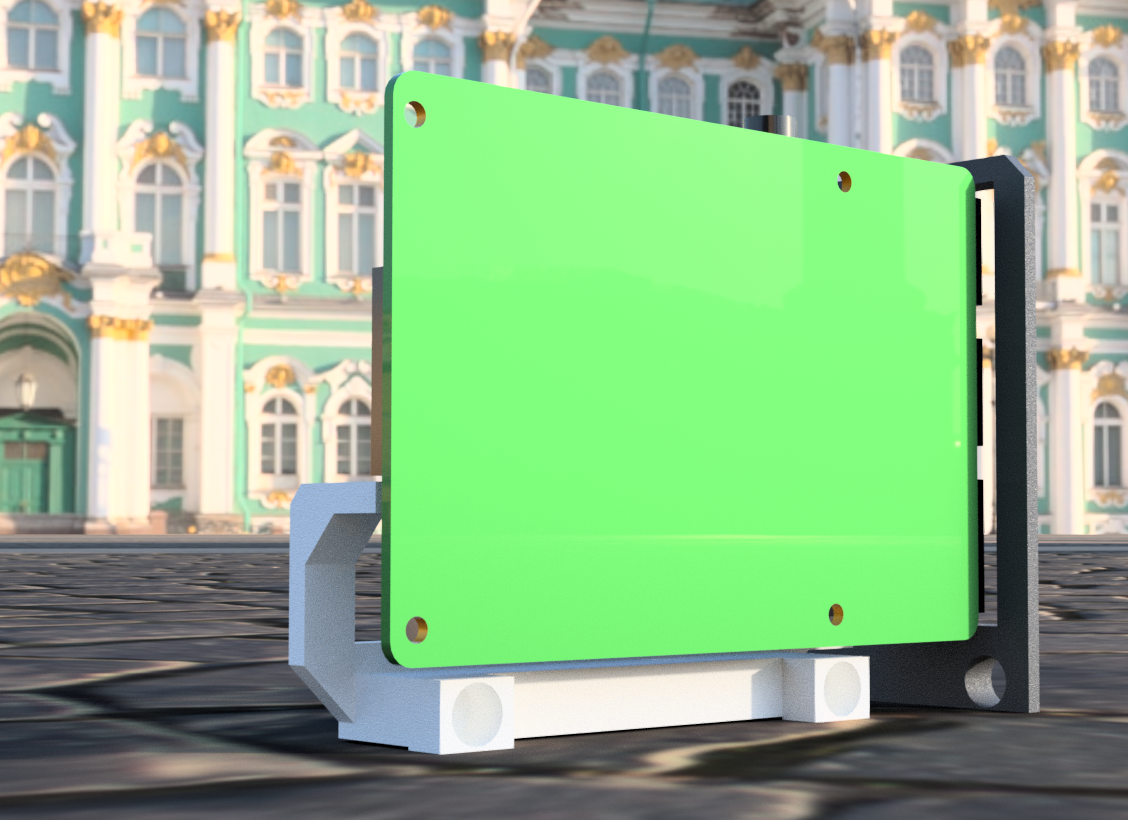

Прикрепите.Задняя пластина.и закрутите наАкриловая стеклянная панель.И теперь...

Ты закончил!!!
