Dieses Modell ist eine spezifische Möglichkeit, eine GPU-Halterung auf dem NZXT H6 Flow zu unterstützen, bei dem die Lüfter direkt unter der GPU montiert sind - was es sehr schwierig macht, eine normale GPU-Halterung zu montieren.

Die Idee für dieses Design ist einfach - montieren Sie die Stützbasis lose in die Lüfterlöcher, platzieren Sie dann Ihre 2x A- Rahmen auf den Schienen und überbrücken Sie sie, um die Halterung zu stützen.

Druckeinstellungen

• 0,2 mm Schichtdicke.

• Auto Normal unterstützt ON.

• wenigstens 3 Wände.

• Ich bevorzuge PETG aus Sicherheitsgründen, aber PLA wird auch gut funktionieren.

• Kein Seiden-PLA aufgrund von beeinträchtigten Schichtlinien auf dem Schienensystem, die leicht reißen können.

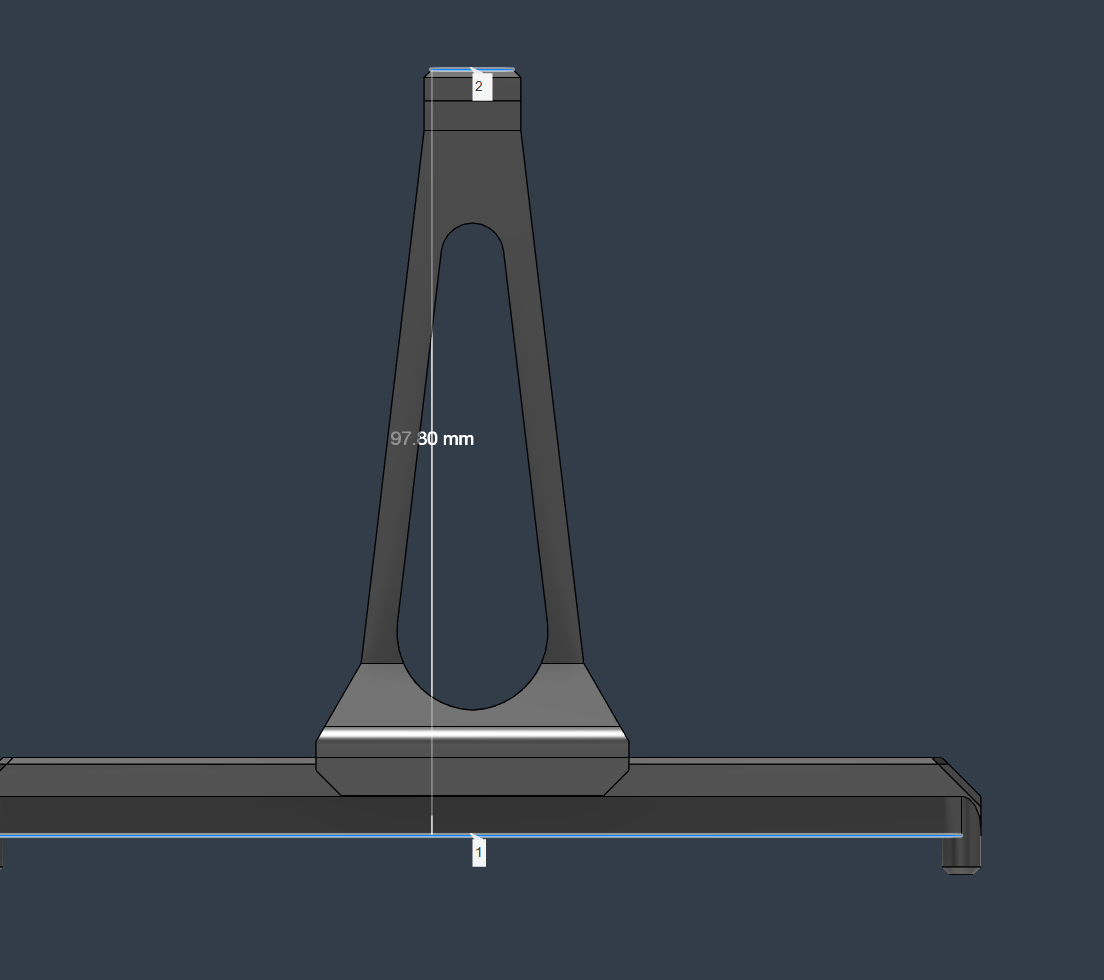

Die Höhe von der Oberseite der 140mm-Lüfter bis zur Unterseite der GPU-Stütze beträgt knapp 98mm, da das für meine GPU funktioniert hat. Ihre GPU wird aufgrund des Designs höchstwahrscheinlich eine andere Größe haben, also überprüfen und messen Sie, ob die Halterung für Sie nicht zu niedrig ist:

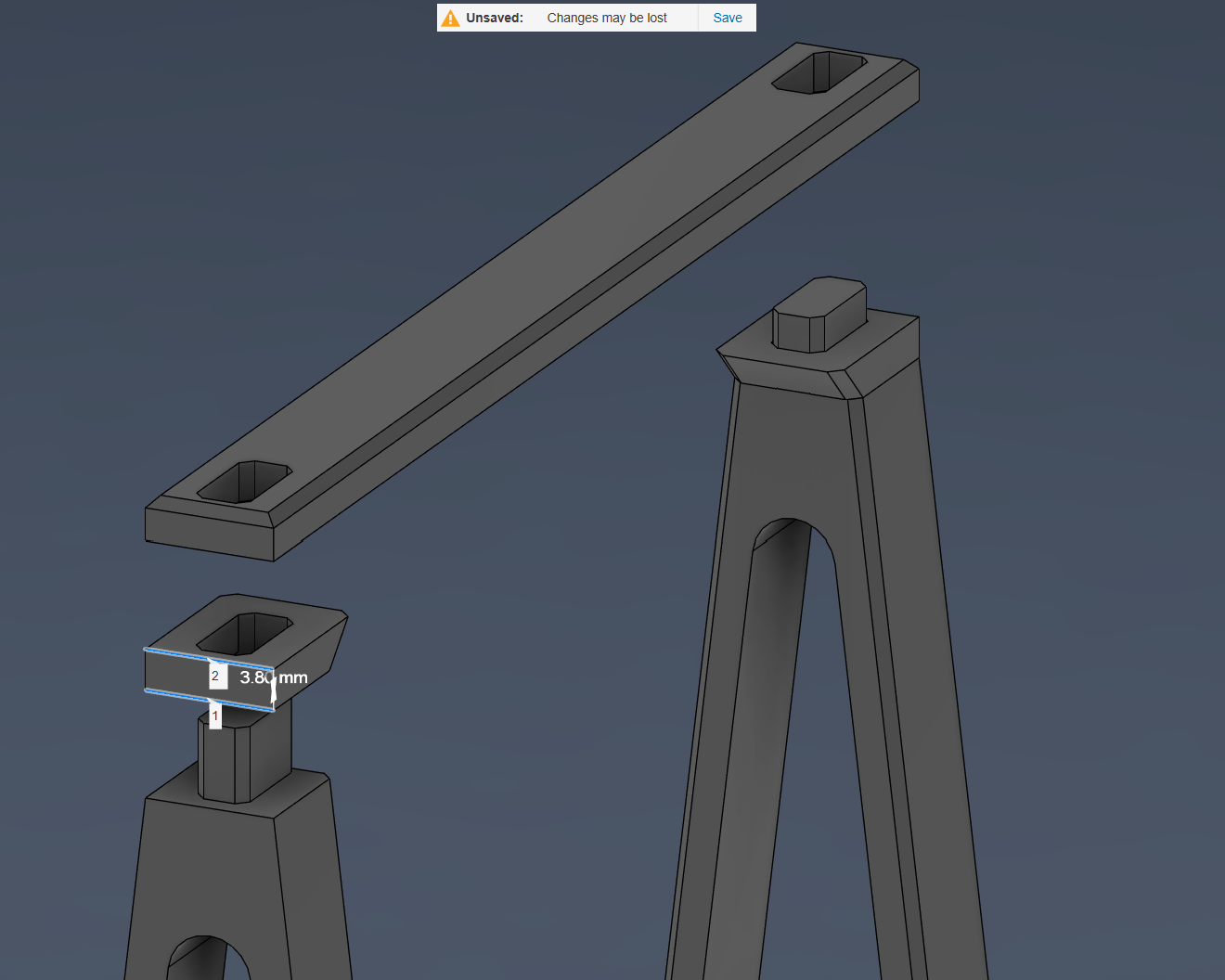

Der A-Rahmen ist so konzipiert, dass er über einstellbare Höhenpositionierungslöcher verfügt, damit Sie die Brücke in verschiedenen Höhen montieren können. Wenn Sie die Abstandshalter entfernen, können Sie die Höhe so weit senken, bis sie für Sie perfekt ist - entweder das, oder Sie drucken angepasste Höhenabstandshalter, um Ihren Look zu vervollständigen.

Die Abstandshalter sind knapp unter 4 mm, so dass der effektive Bereich für diese Unterstützung zwischen 93,80 - 97,80 mm liegt, was sehr leicht durch Bearbeiten der Step-Datei (oder sogar einfach durch Verwendung von Scale im Slicer) angepasst werden kann.
