Capuchon de couteau compatible avec le X-ACTO X3311 amélioré.

J'ai acheté un X-ACTO X3311 parce que... eh bien... j'avais besoin d'un couteau. Quand je l'ai reçu, j'ai été très, très déçu par le fourreau/couverture fourni. Il est très fin et très lâche. Étant aussi maladroit que je le suis, il semble inévitable que je finisse par faire une bêtise et que la couverture ne m'aiderait pas du tout, alors j'ai décid

Cette capuchon peut ou peut ne pas fonctionner pour d'autres modèles X-ACTO ou des couteaux similaires, mais il devrait certainement fonctionner pour le X3311.

Avertissement typique.

Les couteaux sont tranchants.J'ai fabriqué ce modèle dans l'espoir qu'il aidera à protéger les gens d'être blessés en utilisant des gaines fragiles qui accompagnent certaines lames sur le marché. Je fournis ceci dans l'espoir que cela vous aidera également à vous protéger.Comme toujours, soyez prudent avec tout type d'objet tranchant et soyez toujours attentif à son emplacement, à sa proximité par rapport à vous, à l'état de la lame, à la façon dont vous manipulez le couteau et le manche, et à la force que vous appliquez lors du rangement et du dérangement.

Je ne veux pas entendre que quelqu'un a été blessé à la suite de l'utilisation de mon modèle.S'il vous plaît, soyez prudents !

Instructions d'impression

J'ai imprimé ceci avec une hauteur de couche de 0,2 mm en utilisant du PETG transparent de Prusament et du PETG vert de Hatchbox, mais tout autre matériau solide devrait fonctionner correctement. Imprimez dans l'orientation fournie. Aucun support ne devrait être nécessaire. Je recommande l'utilisation de filaments transparents car ils vous permettront de voir la lame à l'intérieur du capuchon et de connaître son état à tout moment.

Ce modèle a très peu d'infill, donc je n'ai eu aucun problème à faire juste un infill de grille à 5%.

Cela s'imprime en environ 30 minutes avec une hauteur de couche de 0,2 sur une Prusa Mini avec un shaping d'entrée.

Instructions pour les post-prints.

Soyez très, très prudent lorsque vous installez et retirez pour la première fois le capuchon de votre couteau.

Ce modèle est conçu de telle sorte que la lame "s'insère" elle-même dans les fentes, ce qui signifie qu'elle va légèrement couper certaines des fentes afin d'obtenir un ajustement serré. La quantité de matériau enlevée dans ce processus est minime et ne devrait pas être une source d'inquiétude.

Pour préparer le bouchon à une utilisation "permanente", en utilisant les deux mains, alignez la lame avec les fentes à l'intérieur du bouchon. Utilisez une main sur les rebords filetés supérieurs du bouchon pour appuyer doucement le bouchon sur la lame et utilisez votre autre main pour contrôler la force en utilisant la crête à l'ouverture du bouchon. Appuyez sur le bouchon jusqu'à ce qu'il s'arr

Après cela, utilisez votre pouce pour pousser doucement le capuchon loin du corps du couteau et répétez cette opération quelques fois jusqu'à ce que le capuchon se sente "parfaitement adapté" à la poignée du couteau. Une fois que cela vous semble correct, retournez le capuchon et répétez le processus pour la fente de l'autre côté du capuchon.

Comment appliquer et retirer le capuchon en toute sécurité.

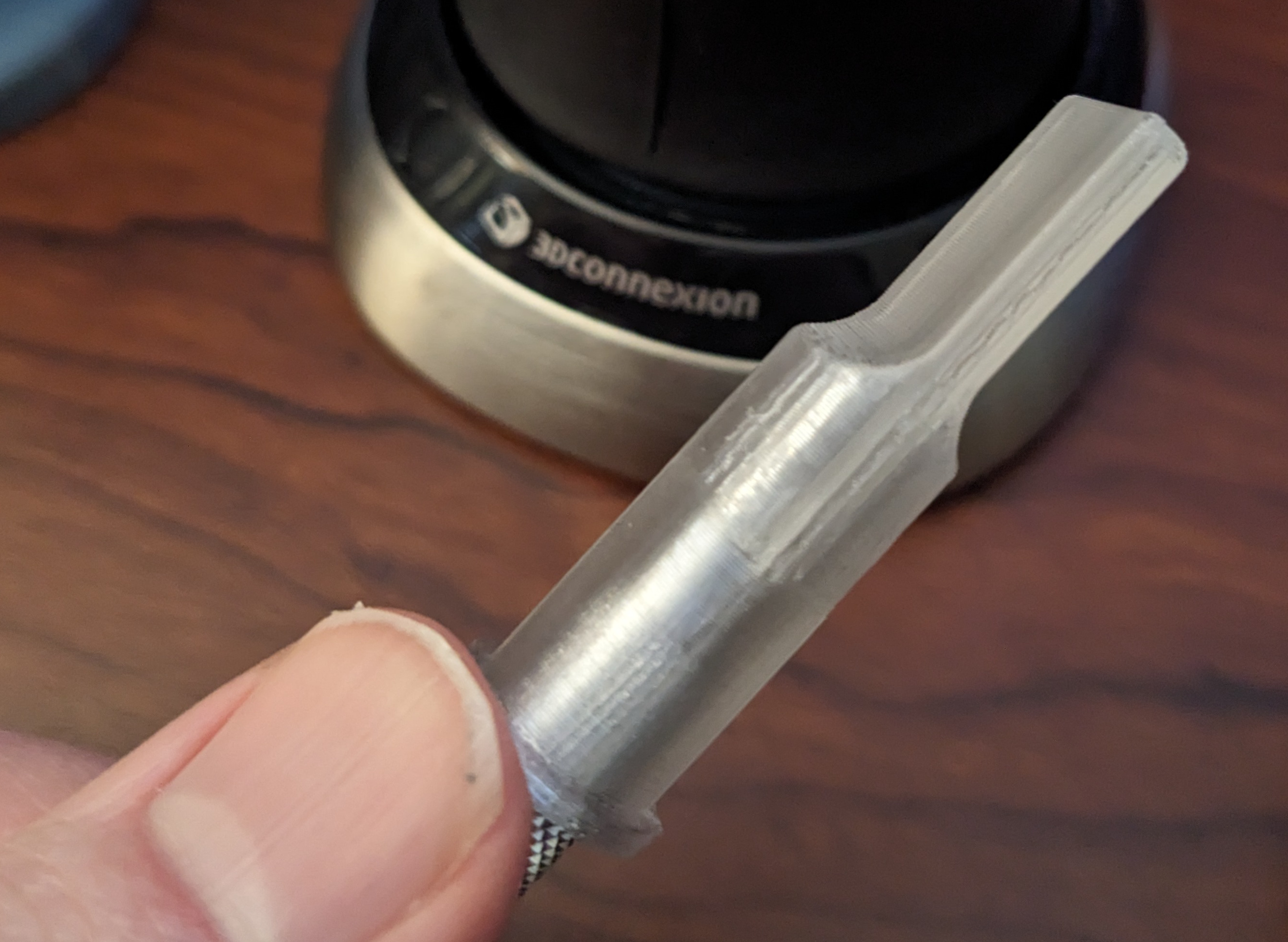

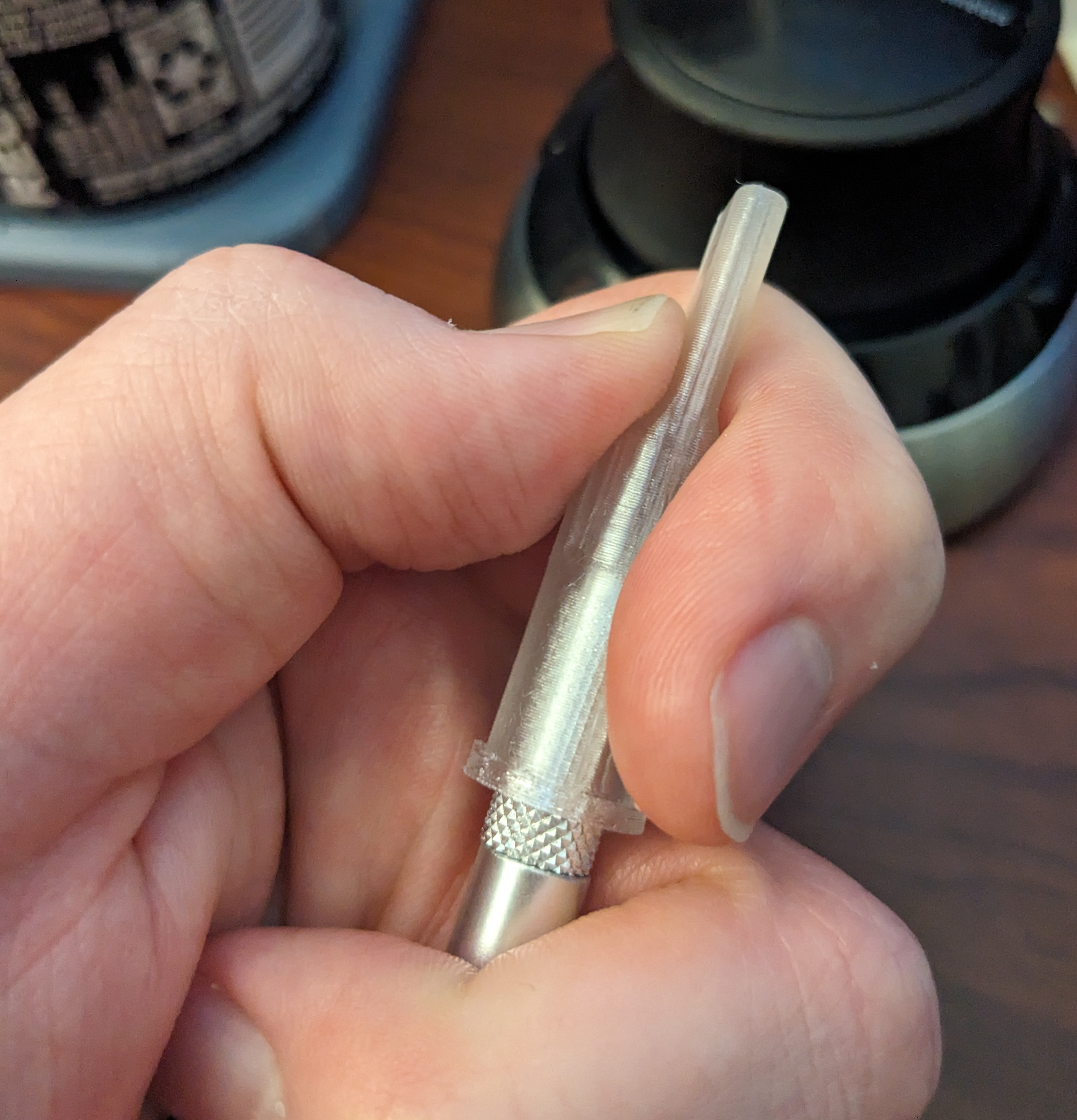

J'utilise mes doigts d'une main pour tenir le capuchon près du haut, où se trouvent les filets, et j'utilise mon autre main pour insérer soigneusement le couteau dans le capuchon. Lorsque j'enlève le capuchon, j'utilise une main sur les filets en haut pour contrôler la force de retrait du capuchon et j'applique doucement une force sur le rebord à l'ouverture du capuchon jusqu'à ce qu'il glisse libre

Lorsque vous appliquez ou retirez le capuchon, veillez à ne pas trop tordre le corps du couteau ou le capuchon. Cela desserrerait la lame et la ferait "coincer" dans le capuchon. Si cela se produit, il est facile de réattacher la lame grâce à la longueur du capuchon lui-même, qui est suffisamment courte pour vous permettre de desserrer et de resserrer le mécanisme de fixation de la lame. Il

Comment c'est fabriqué.

Cela a été entièrement conçu dans FreeCAD 1.1.0. Un fichier STEP est mis à disposition pour des modifications/remixages.
