C'est une variante d'une tuile Flip-Flop pour le jeu de société imprimé en 3D.Hextraction..
La principale caractéristique est qu'il peut être tourné, donc il peut être utilisé sur tout le tableau.

Recommandation d'impression :

• Buse.: 0,4 mm

• Hauteur de la couche.: 0,2 mm

• Péripheries: 2

• Remplissage: 15 %

• Soutient: non.

• Filament.: PLA générique (d'autres matériaux devraient fonctionner, mais je n'ai pas pu les tester)

Il faut une vis M3x16, il est recommandé d'utiliser une rondelle M3.

La motivation.

Les tuiles Flip-Flop sont géniales, car elles permettent un jeu plus stratégique et/ou provoquent plus de chaos.
Malheureusement, la plupart des variantes ne peuvent être placées que dans des endroits spécifiques, principalement pas sur les bords du plateau.
Sur un plateau de jeu "standard", cela exclut 2/5 colonnes, soit 40% de la zone de jeu.

Pour rectifier cela, j'ai conçu cette tuile qui peut être tournée d'un cran, de sorte que chaque tuile puisse être utilisée sur les deux bords (et partout ailleurs sur le plateau).

Fonction

La mécanique est optimisée pour la fiabilité :

• La position "catch" donne au ballon un effet de levier suffisant, même avec l'entrée la plus lente.

• La pente de sortie a un angle suffisant pour permettre aux balles de rouler même sur des plateaux de jeu inégaux.

• Pour aider avec la pente de sortie, même les découpes de sortie sont inclinées.

Certaines caractéristiques de cette tuile sont le résultat des conditions initiales :

• Il a deux sorties directement adjacentes (sinon, une sortie ferait passer une balle au-dessus du bord).

• Il a deux entrées (je voulais en avoir une en haut lorsqu'il est placé sur le bord. Le fait de le faire pivoter nécessite la deuxième entrée).

Impression et assemblage.

Les fichiers devraient automatiquement avoir la meilleure orientation dans votre slicer.
Sinon, les règles standard s'appliquent : des chanfreins en bas, des filets en haut.

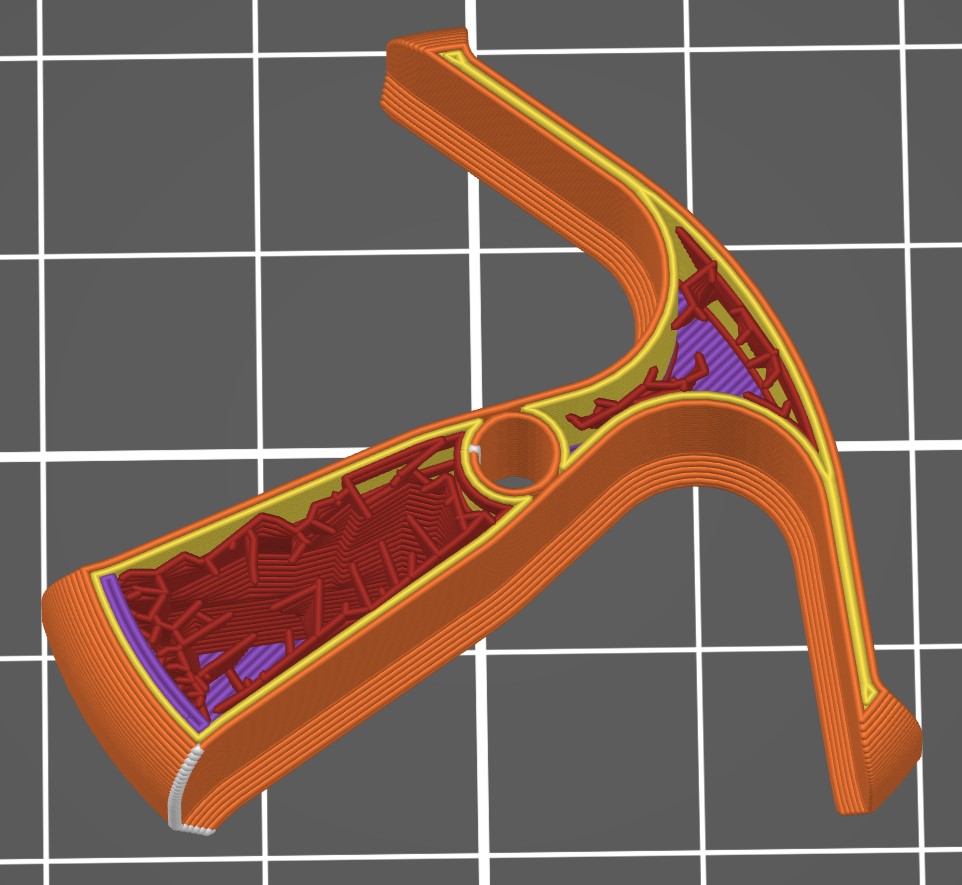

La taille de buse recommandée est de 0,4 mm : le flipper est conçu en tenant compte d'une largeur de périmètre de 0,45 mm.
De cette façon, il n'y a pas de coutures disgracieuses dans le trou de l'essieu.

Les supports ne sont pas nécessaires, voir "Formage" pour plus d'informations.

Pour l'assemblage, vous avez besoin d'une vis M3x16.
Un rondelle entre la base et le clapet devrait améliorer les performances, bien que je ne l'ai pas trouvé nécessaire.

Procédé d'assemblage :

1. Poussez la vis à travers le palier.

2. Assurez-vous que le flipper tourne librement sur la vis.

3. (Ajoutez la rondelle)

4. Vissez dans la base, en faisant particulièrement attention que la vis reste droite (une vis mal alignée peut entraîner des blocages dans certaines orientations du flipper).

5. Placez la tuile sur le plateau et jouez avec elle.

Modeler.

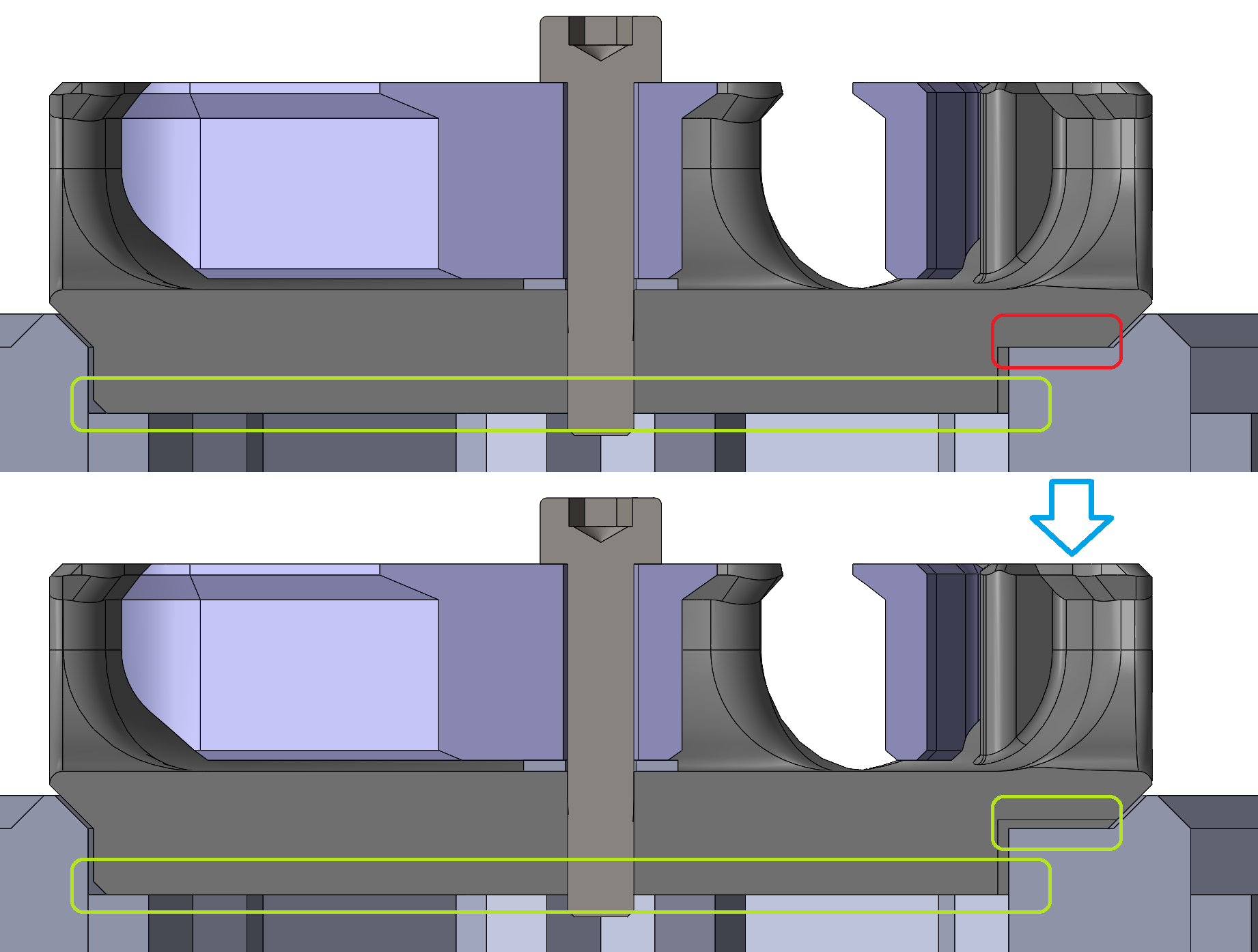

Les découpes d'orientation dans la base de la tuile sont plus profondes (0,4 mm) que sur la plupart des autres tuiles. Cela a deux raisons :

1. Principalement : supprimer les contraintes redondantes avec la surface de base. Une accumulation de tolérances malheureuse ou des artefacts d'impression peuvent entraîner une instabilité ou un ajustement incohérent lorsque les tuiles entrent en contact avec l'une ou l'autre des surfaces.






2. Permettez l'impression sans supports tout en vous assurant que l'affaissement potentiel du pont n'interférera pas avec l'ajustement sur la planche.

Problèmes connus.

• Ça peut être coincé avec 4 balles ou plus.

• On peut se retrouver coincé avec 2 ou plus de balles très lentes.

• Le nom pourrait être amélioré.

Inspiration.

Hextraction de Zack Freedman est directement responsable du fait que j'ai obtenu une imprimante 3D.

L'inspiration fonctionnelle était la sienne.Le carreau Flip-Flop original..

La possibilité de cette forme de Flip-Flop m'est venue à l'esprit lorsque je réfléchissais à...Pas d'étape.De 'sTuile à retournement latéral., ce qui est aussi la raison pour laquelle j'ai utilisé une extrusion dans le mur de base comme limite d'angle, contrairement aux vis ou aux goupilles + découpes dans les surfaces de la base et du flipper. Je trouve que cette conception a le moins d'impact sur les performances et permet une plus grande liberté dans l'orientation de l'impression.

La forme du mur du Flipper est similaire aux designs de NoStep après que j'ai constaté que la forme standard du Flip-Flop avait trop de friction.

La solution sans support est due àHackjaz.Les remixes de , qui m'ont montré que c'était possible.
(Élever la découpe était ma propre idée après avoir utilisé des tuiles avec des supports mal enlevés)

J'espère que vous aurez beaucoup de plaisir à utiliser cette tuile :-)
