Эй,
Недавно я разработал эти полки для специй, совместимые с MultiBin. чтобы хотя бы немного упорядочить мою кухню.

Печать:

Эти модели очень просты в печати. Просто используйте настройки, которые лучше всего подходят для вашего принтера.Не требуется поддержки.

Необходимые детали MultiBin.

Для меня экосистема мультиборда довольно запутанная, и мне потребовалось некоторое время, чтобы понять, какие компоненты необходимы. Ниже приведен полный список всего, что требуется для создания конфигурации, подобной моей.

Базовое основание и крепление Multibin:

Начните с того, что распечатайте это.Базовые пластины MultiBin.В размере, который вам нужен.
https://thangs.com/designer/Multiboard/3d-model/8x6%20MU%20%284x3%20LU%29%20-%20MultiBoard%20Square%20Plate-1306836

Вы можете соединить вместе несколько панелей с помощьюДуальные клипы.. Есть два варианта. Обычные двойные зажимы намного прочнее, но для их установки требуется довольно много усилий.Двойные зажимы Lite.Их легче установить, но они менее прочные. В зависимости от того, сколько точек крепления вы используете, это может иметь значение.
https://thangs.com/designer/Multiboard/3d-model/Dual%20Clip-1009275

Для монтажа вам понадобитсяОдноболтавый замок - крепление с резьбовым соединением:
https://thangs.com/designer/Multiboard/3d-model/6.25%20mm%20-%20Single%20Bolt-Lock%20-%20ScrewOn%20Mount-1046002

Эти вещи подойдут для любогоОтверстие среднего размера.и позволяет вам легко отсоединить и снова присоединить всю панель, если это необходимо. Я использую это.Средние отверстия - кнопка для квадратной пластины.которые соответствуют Маунту.
https://thangs.com/designer/Multiboard/3d-model/Mid%20Holes%20-%20Square%20Plate%20Snap-1306889

Тебе также понадобится немногоЗапирающий T-болт.Чтобы прикрепить крепление к пластине. Мне пришлось уменьшить их на 1%, чтобы облегчить сборку. В зависимости от точностей вашего принтера, возможно, вам не потребуется этого делать.
https://thangs.com/designer/Multiboard/3d-model/Locking%20T-Bolt-1310062

Установка держателей.

Чтобы установить полку для специй, вам понадобится только это.Запирающий T-болт.иСредние отверстия - кнопка для квадратной пластины.Из прошлого.
Камни специй выравниваются в соответствии сСредние отверстия - кнопка для квадратной пластины.И ты можешь завинтить его сзади.

Ассамблея.

Должно быть довольно очевидно, как всё собирается вместе, но на всякий случай вот пошаговое руководство.

1. Соберите тарелку.

Напечатайте необходимые базовые пластины в желаемом размере. Соедините их с помощьюДуальные клипы..
В моём случае обычные двойные зажимы было довольно сложно установить.

Что работало для меня лучше всего:

• Поместите Dual Clip ровно на прочный стол.

• Выровняйте основание сверху.

• Нажмите на базовую пластину прямо вниз на клип.

Применение твердого, равномерного давления сверху значительно облегчило установку.

2. Добавьте снимки тарелок.

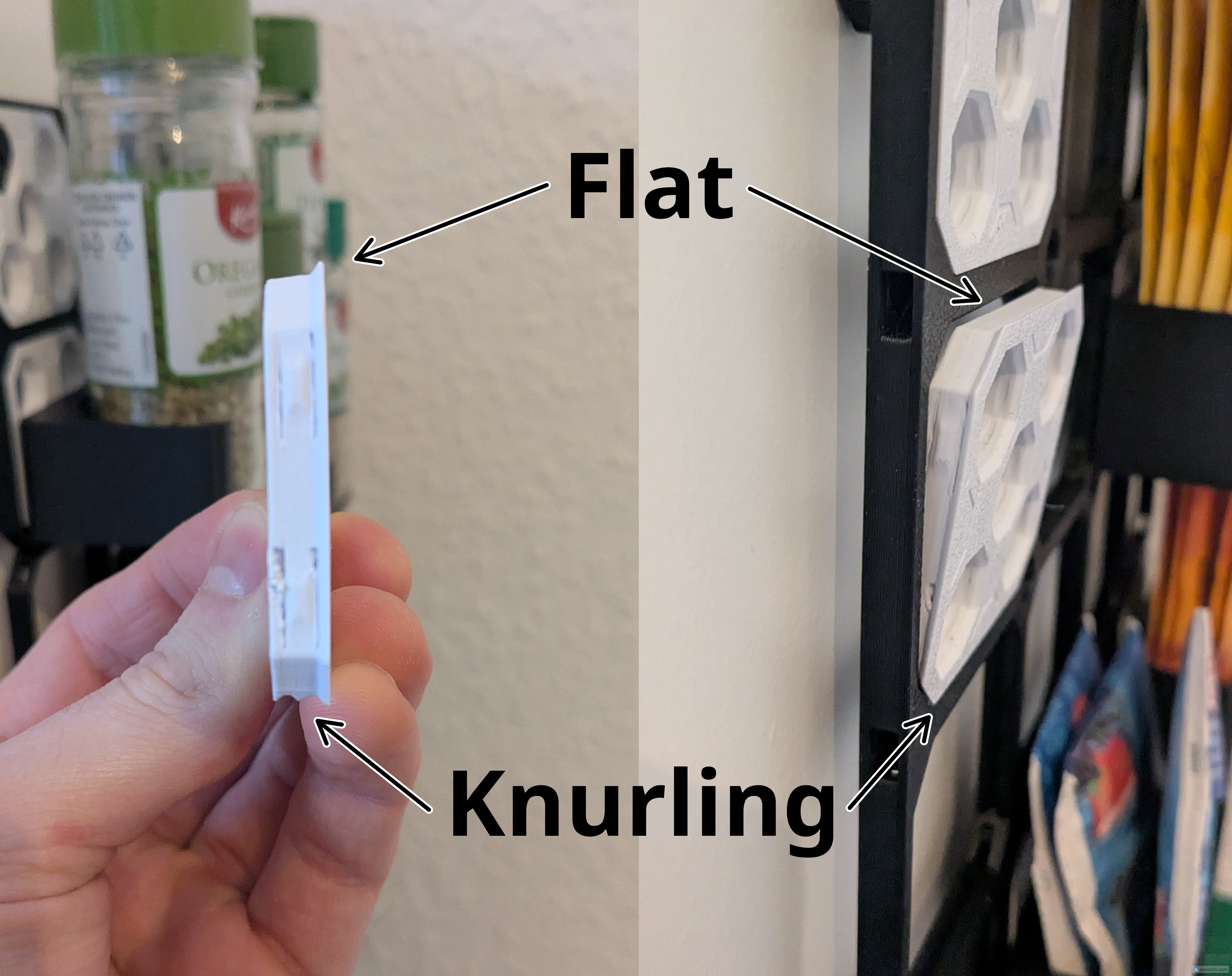

Застёжки для тарелок.Имеют рифленную сторону и плоскую сторону.
Я установил свой с помощьюшероховатая сторона, обращенная вниз..

• Вставьте рифленную сторону сначала под углом.

• Вставьте его, пока оно не станет ровно прилегать к основанию (см. правую картинку).

• Затем плоская сторона должна легко скользить внутрь без применения силы. Если возникает большое сопротивление, то, вероятно, рифленая поверхность не выровнена правильно.

Разместите защелки для пластин там, где вы планируете прикрепить крепления позже.


3. Монтаж.

Щёлкни.Крепление с возможностью накручивания.вЗастёжки для тарелок.где бы вы ни планировали просверлить отверстия в стене. Затем выровняйте всю панель в её конечном положении и используйте карандаш, чтобы отметить положение отверстий, которые нужно просверлить. Уберите панель, просверлите отверстия по отметкам и надежно прикрепите крепления к стене.

После того, как крепления будут установлены, используйтеЗапирающий T-болт.Для монтажа панели. Возможно, вы захотите заполнить сетку держателями перед монтажом панели. Обычно это легче сделать вне стены.

4. Установите держатели.

Это должно быть довольно очевидно теперь, после предыдущих шагов. Прикрепите держатели кЩелчок по тарелке.сЗапирающий T-Bol.Убедитесь, что всё ровно. Теперь вставьте их, как описано выше.

Персонализация.

Если вам нужны держатели в немного разных вариантах, не стесняйтесь оставить комментарий или отправить мне личное сообщение.
Модели полностью параметризованы, поэтому создание пользовательских вариантов должно быть достаточно простым.

Я также включил файл STEP и файл моего проекта FreeCAD вФайлы CAD.папка, чтобы вы могли легко изменять и настраивать дизайн в соответствии с вашими потребностями.
