まとめ

私のニクシー時計はこちらです：

6倍のIN14ロシアンチューブ
6個のネオピクセルLED
2つのHV5530高電圧ドライバー
1台の210V高電圧ステップアップ電源装置
1台の5V降圧電源装置
1つのESP32マイクロコントローラ
1つのレーダーセンサー
1つの光センサー
1つの(オプション)温度＋圧力センサー

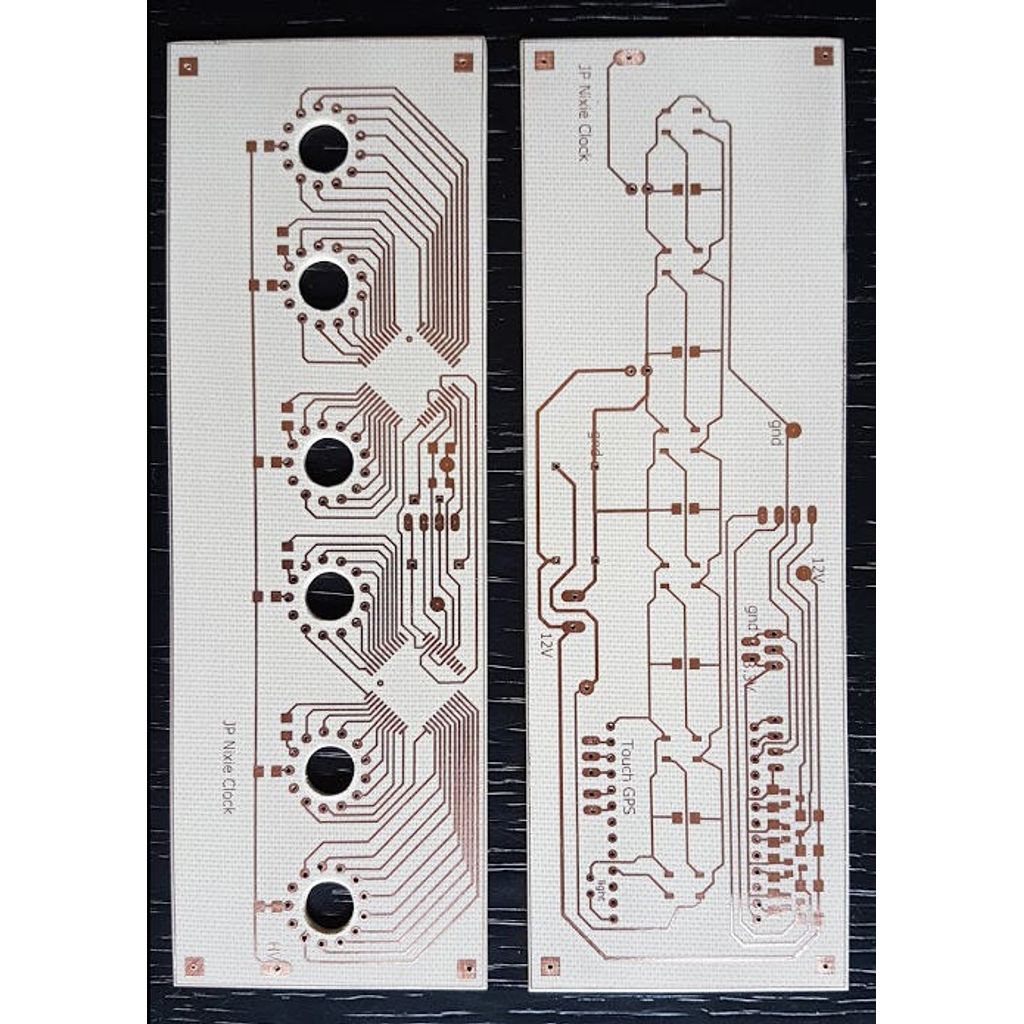

2枚の自作PCB

そして、Bluetooth Low EnergyでESP32と通信するAndroidアプリケーションがあります。

ベトナム産の木材(:)と、CNCミル、3Dプリンタ(チューブの下にあるスペーサーとLEDの光)、1台の旋盤(アルミニウムリング用)、そして長時間の作業が必要です。

ここで実際に見てみてください：https://www.youtube.com/watch?v=7I_mB28OVZ8

これをどうやってデザインしたか

ハードウェア

このシステムの中心はESP32 MCUです。これは2つのHV5530ドライバを駆動します。
これらのドライバーは、210Vの直流ステップアップコンバータによって駆動されています。私はここでこの電源を購入しました。https://vfdclock.jimdo.com/2015/07/18/openhardware-10w-mc34063-based-high-voltage-power-supply-module-high-efficiency-small-size/

主な直流電圧は12V DCです。
エスピー32を動かすには5Vが必要です。小さな降圧コンバータが追加されています。

光効果を作り出すために6個のネオピクセルLEDが使用されています。

レーダーセンサーでは、誰もいないときにニクシーをオフにすることができます(7メートルの動き検出)。
光センサーでニキスの明るさを調節することができます。
