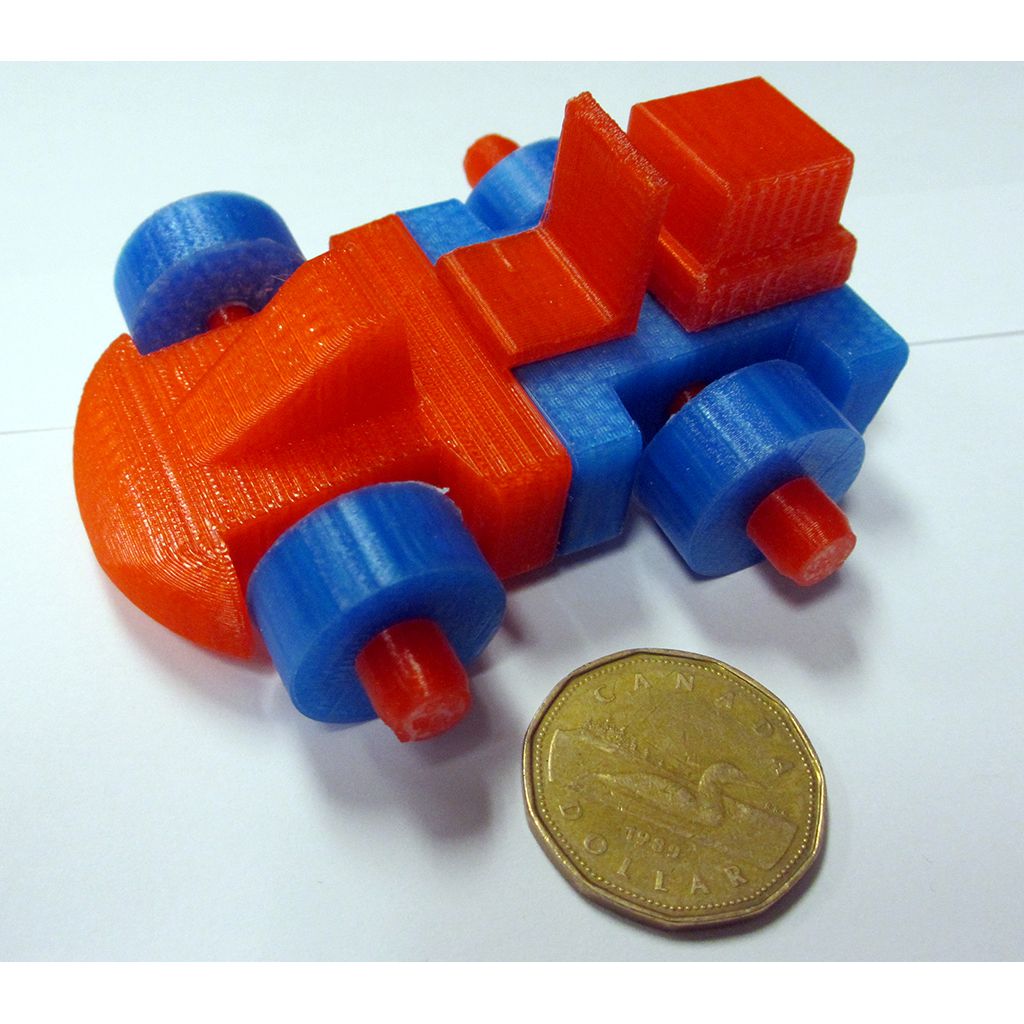

学生たちは、Solid Edgeを使用して複数部品の玩具を作るためのグループプロジェクトを実施しなければなりませんでした。私たちの試作プロセスと公差は設計プロセスに組み込まれていました。この車はハーヴェイ、カール、キースによって作られました。

赤と青のPLAを使用して、Makerbot Replicator Dualで印刷しました。エクストルーダー温度190、ベッド温度0、層厚0.2 mmです。

ホイール - 40%のインフィル、1つのシェル(4つ必要)
ロック - 100%のインフィル、0のシェル(4個必要)
アクセル - 100%のインフィル、0のシェル(4個必要)
バック - 40%のインフィル、1つのシェル
エンジン - サポート、40%のインフィル、1つのシェル
フロント - サポート、40%のインフィル、1つのシェル
チェア - サポート、40%のインフィル、1つのシェル

摩擦嵌合用の穴とピンの間に0.2 mmの差があります。ホイールの穴とアクスルの間に0.5 mmの差があり、これによってホイールがアクスルの周りに回転することができます。
