Примечание: Новую беспроводную версию можно найти здесь:http://www.thingiverse.com/thing:2313781. Беспроводная версия использует серийные модули Bluetooth.

Этот проект очень похож на использование ручного управления Pronterface или Repetier Host для отправки инструкций Gcode на ваш принтер при подключении к компьютеру через USB-кабель, но вместо этого используется Arduino Nano, подключенный к небольшой клавиатуре для отправки скриптов/макросов Gcode.

Отправитель G-кода предназначен для работы с 3D-принтерами, а также с фрезерными станками с ЧПУ и лазерными граверами. Любая машина, которая использует G-код.

Эта настройка позволяет отправлять на принтер высоко настраиваемые скрипты/макросы G-кода одним нажатием кнопки. Я протестировал все скрипты, которые я включил в скетч. Любой из них может быть заменен или отредактирован.

В эскизе я постарался включить много комментариев, чтобы облегчить настройку кода в соответствии с вашими собственными потребностями.

Коммуникация между отправителем G-кода и принтером осуществляется через последовательную связь (Tx, Rx). На платах в стиле RAMPS можно использовать порт AUX-1. Подробности о проводке можно найти в файле Wiring.zip. Убедитесь, что провод Tx out на отправителе G-кода подключен к Rx на принтере, а Rx подключен к Tx. В прошивке Repetier мне при

STL-файлы печатаются без поддержки. ПРИМЕЧАНИЕ: STL-файлы были разработаны для печати с низким заполнением. Заполнение - это, по сути, поддержка для корпуса, чтобы он сохранял свою форму во время печати. Держите заполнение на низком уровне, чтобы не тратить нить впустую.

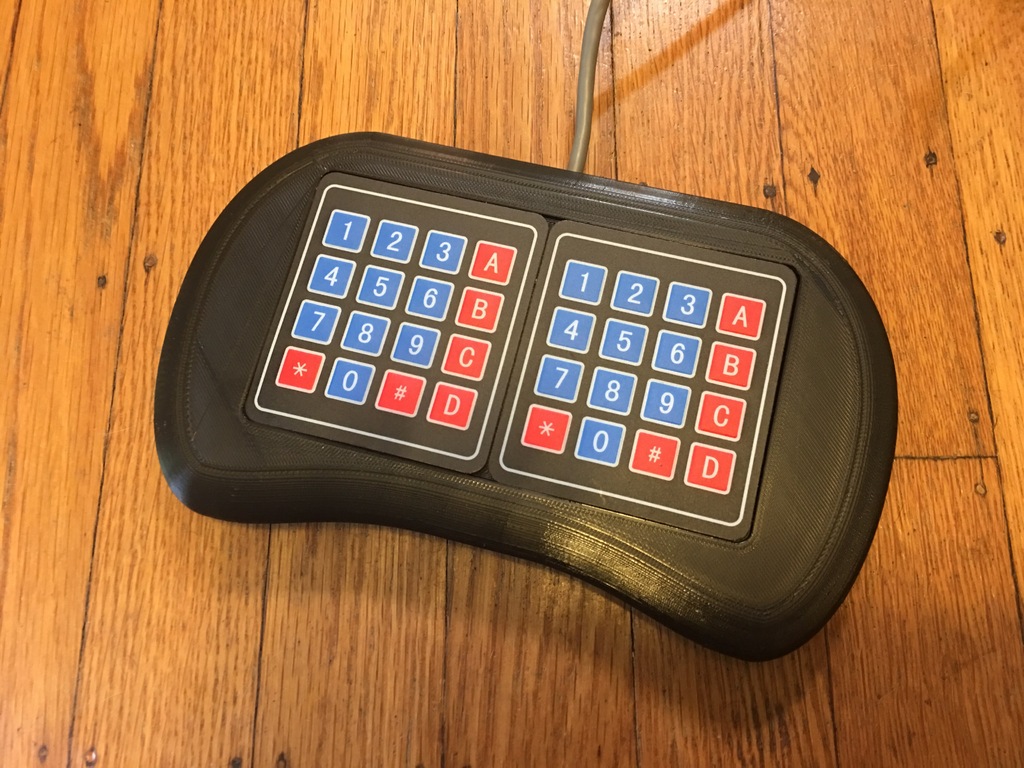

После сборки плата Arduino Nano скрыта внутри корпуса STL в полости под клавиатурными панелями. Клавиатурные панели имеют липкую подкладку, которая прикреплена к вставке STL. Вставку можно позже удалить (инструменты для удаления печати отлично справляются), если вам когда-либо понадобится перепрограммировать Nano.

Файл Fusion 360 предоставлен для дальнейшей доработки деталей держателя клавиатуры. ПОЖАЛУЙСТА, сообщите мне, если вы создадите альтернативные дизайны для Gcode Sender.

БОМ:

• (2 раза) Мембранная клавиатура с 16 клавишами и размером 4x4.
• (1x) Плата для разработки Arduino Nano (она имеет достаточно входных/выходных контактов для двух клавиатур без каких-либо дополнительных щитов). Одна клавиатура может быть легко использована вместо двух.
• (1 раз) Желаемая длина 4-проводного кабеля (я использовал короткий кусок кабеля Cat5 и воспользовался 4 скрученными парами, потому что они были у меня под рукой). Для подключения отправителя Gcode к принтеру.
• (2x) короткие перемычки с 8-контактным разъёмом для подключения клавиатур к плате Arduino Nano.

Левая клавиатура, объяснение:

• Идея состоит в том, чтобы сначала выбрать ось, с которой работать (например, x, y, z, e), затем выбрать величину разрешения движения (например, 0,1, 1, 10 и т. д.), а затем кнопку направления движения (+ или -). Кнопку направления движения можно удерживать, чтобы продолжить движение в этом направлении.

Авторские права:
Большое спасибоhttp://www.thingiverse.com/SlavuljУ которого было скрытое сокровище на Thingiverse. Его дизайн.http://www.thingiverse.com/thing:1563410Был источником вдохновения для этого проекта.

HICTOP Prusa i3

Нет.

Нет.

0,2

STL, разработанный в Fusion360. Shetch - это скетч для Arduino.
