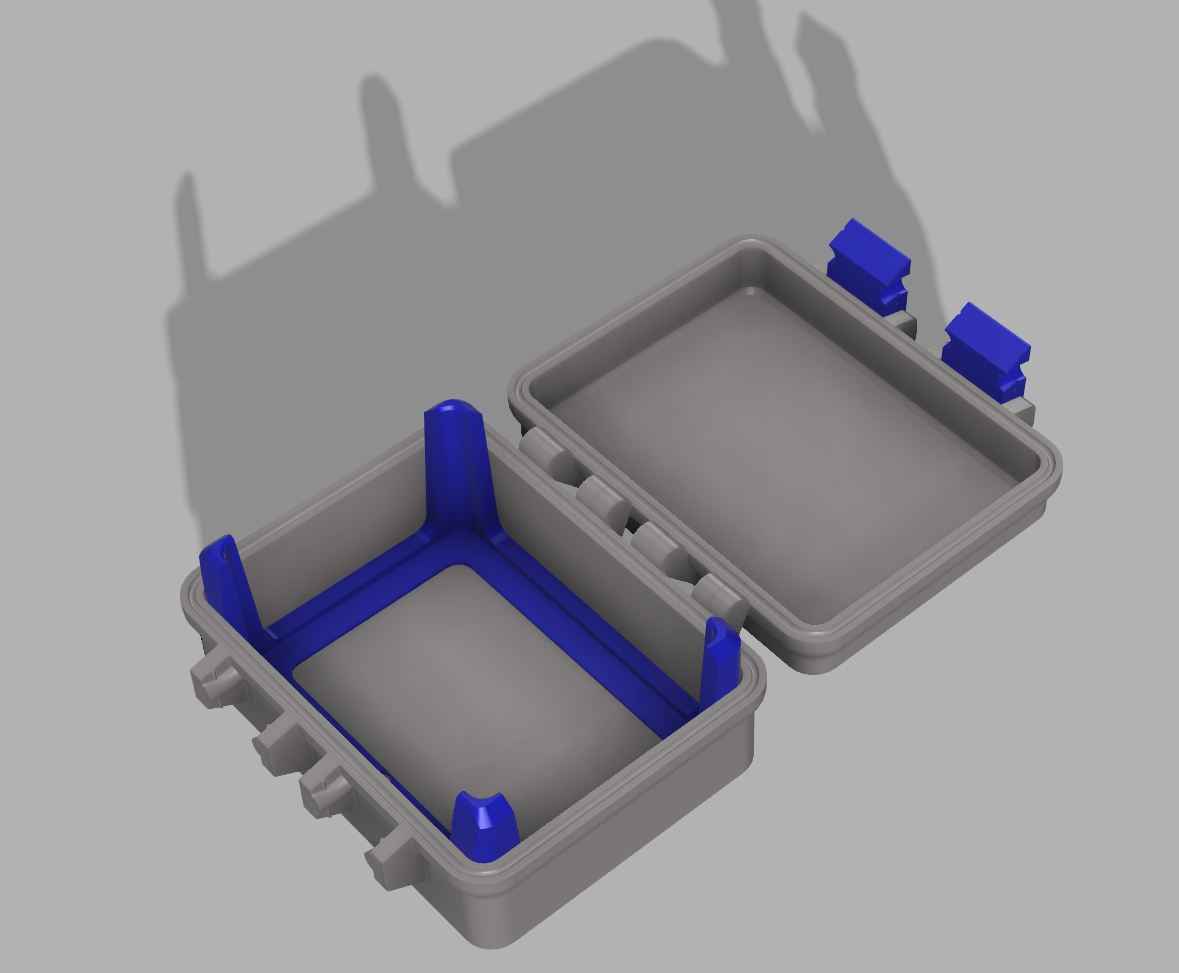

ЭтоПолностью параметрическая коробка для карт и органайзер.Я делал несколько коробок для разных наборов карт и устал редактировать каждый файл, чтобы он подходил, поэтому я решил начать с нуля с параметрической модели.
Это означает, что вы просто вводите размеры своих карт, а кейс и коробка автоматически подстраиваются под них.

Я также решил оставить модель открытой для использования по вашему усмотрению, при этом требуется только указание авторства.

Вы можете адаптировать эту модель к вашим точным потребностям всего лишь с несколькими изменениями параметров.

Каждый основной аспект контролируется параметрами (я отметил самые важные из них):

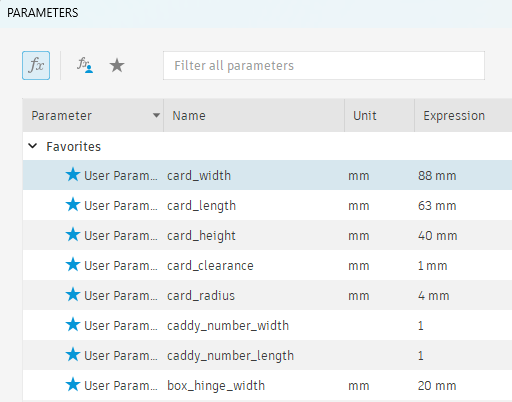

Откройте файл ".f3d" в Fusion 360 и нажмите "Модифицировать > Изменить параметры".

• Ширина, длина и высота карты (самое важное).

• Радиус карточки, 4 мм, подошел для каждого набора карт, который я пробовал.

• Ширина/длина карманов для карт, что позволяет вам добавлять дополнительные карманы в коробку для нескольких стопок карт.

Измените размер карты, и вся модель автоматически обновляется — без сбоев в функциях и без искажения геометрии (надеемся!).

Построено с зазорами, чтобы вы могли вставить карты истинного размера, и модель будет обновляться, чтобы обеспечить некоторое "пространство" вокруг них.

На поверхности обода есть выемка для уплотнителя. Чтобы изготовить уплотнитель, просто приклейте туда немного ТПУ или другой мягкой нити.

Отверстие на основании кади указывает на переднюю часть. Именно здесь в кади предусмотрена зазор для крышки, поэтому убедитесь, что она находится спереди.

В параметрах есть некоторые рекомендуемые минимальные значения, которые предназначены для того, чтобы модель не выходила из строя. Некоторые из них можно обойти, изменив такие вещи, как ширина шарнира, но я рекомендую для начала придерживаться указанного диапазона.

Если вы обнаружите какие-либо проблемы, сообщите мне, и я постараюсь их устранить.
