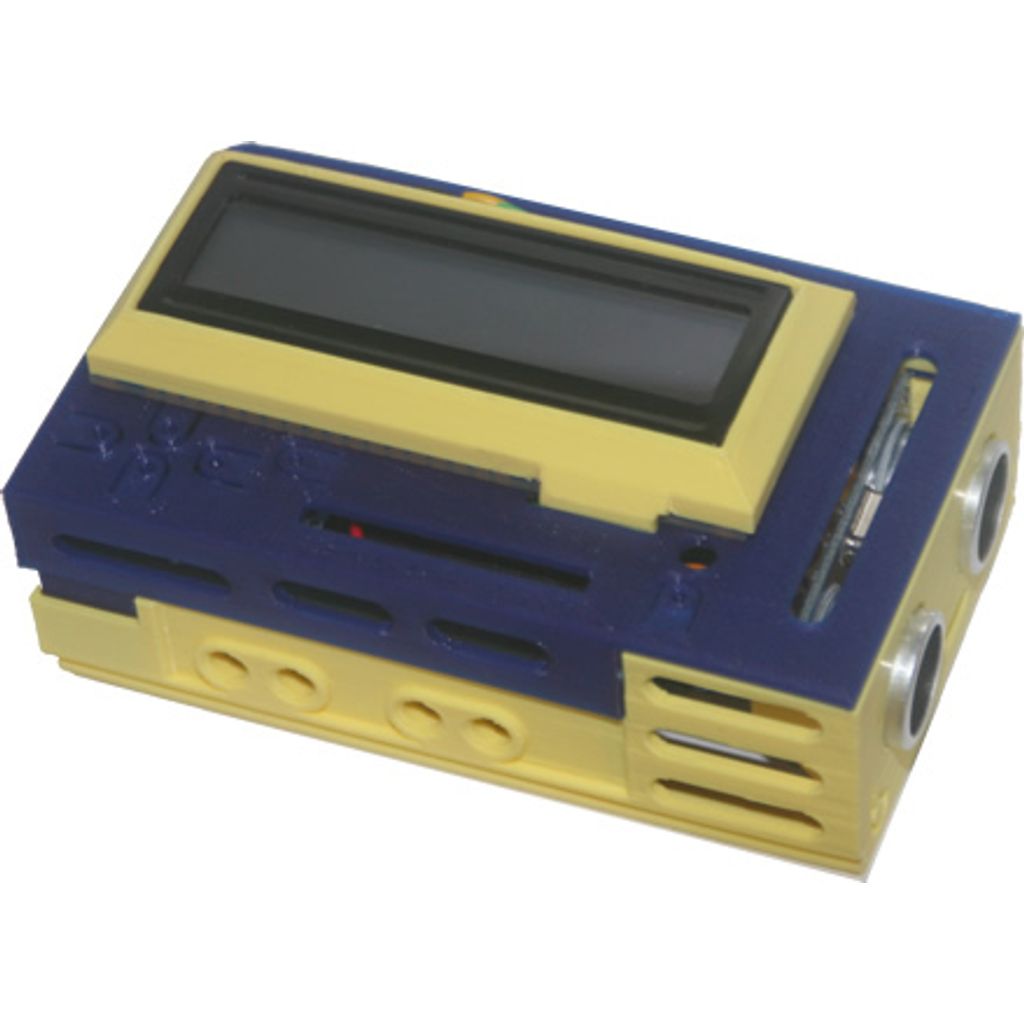

Piezas de la carcasa impresas en 3D de Echo Box para nuestro kit.
"Como nosotros"

Aquí hay una descripción de nuestro sitio para que conozcas las piezas que necesitarías si quisieras hacer uno.

El Echo Box es un kit completo. Divertido para aprender a programar y jugar con un Arduino UNO R3. Viene completamente ensamblado y funciona como una herramienta de medición. Puedes escribir una variedad de sketches utilizando el sensor ultrasónico, así como programar la pantalla LCD y todos los botones.
Incluye:

1. Arduino UNO R3
2. Sensor ultrasónico HC-SR04, con cables de extensión.
3. Kit de protección LCD con pantalla de caracteres de 16x2 para Arduino Uno R3, con cables de extensión y montajes de pines. Obtenemos el nuestro de Adafruit.
4. (2) Baterías de 9 voltios conectadas en paralelo, con el adaptador de enchufe de alimentación de Arduino. Este es el paquete de alimentación para la Echo Box.
5. Un boceto básico de detección de distancia precargado y el código fuente descargable.

http://www.badbrick.com/content/badbrick-echo-box-complete-kit

En MakerWare, modifico la configuración de "Medio":

Calidad: Altura de la capa = 0,18
Relleno: 15%
Conchas: 2
Para la caja base de la batería, la base de montaje del sensor Arduino y la cubierta superior.

Todos los demás valores por defecto son los mismos.

Construyendo la Echo Box.

Imprime todas las partes..

Cablear la Echo Box es bastante fácil. El Arduino simplemente se coloca en el soporte de la base. El HC-SR04 simplemente se monta en el extremo. Soldo algunos cables de puente cortos y sólidos al sensor ultrasónico, conecto los pines y los enchufo.

Monta el escudo LCD. Cuando construimos estos, usamos los encabezados de apilamiento extra largos. Luego conectamos el sensor ultrasónico a los pines que no se utilizan.

Espero que eso lo haya explicado todo. Algunas de las imágenes de arriba también muestran el ensamblaje. Si tiene alguna pregunta o sugerencia, no dude en comentar.
