이 보드는 작고 간단하게 조립할 수 있고, 운반하기 쉽습니다. 게임 피스는 보드 내부에 수용되어 있고, 닫으면 마치 여행용 가방처럼 보입니다.

이 보드를 자유롭게 복사, 수정 및 판매할 수 있습니다.

필요한 자료들:

• 1kg PLA - 필수적
• 5x2mm 자석 108 개 - 필수
• 20x10x2mm 자석 8개 - 필요하다
• 빠르게 마르는 접착제 - 필수적입니다.

• EVA 스포ン지 - 선택 사항
• 울프레인 종이 - 선택 사항입니다.
• 양면테이프 - 선택 사항
• 접착제 - 선택 사항

전체 체스판 소재는 1kg 미만이지만, 최소 2가지 색상이 필요하기 때문에 각 색상의 소재는 더 적습니다.

이 보드게임은 여러 버전이 있고, 당신은 자신이 가장 좋아하는 버전을 선택할 수 있습니다.

• 마그네트가 있는 체스 피스들.
• 이 체스 피스들은 자석이 없습니다.
• MMU를 사용하여 인쇄하기
• 일반 인쇄

더 재미있게 하기 위해서, 저는 당신이 마그네트가 있는 조각들을 조립할 것을 제안합니다. 그래서 조각들은 게임 보드에 달릴 수 있습니다.

자석이 없는 버전은 비용이 저렴하고 조립 시간이 짧은 장점이 있습니다.

MMU를 사용하여 4x4 체스판을 인쇄할 수 있으며, 이를 통해 작업을 대폭 단순화하고 시간을 절약할 수 있습니다.

만일 여러분의 프린터에 MMU가 없다면 걱정 안 하셔도 됩니다. 저의 프린터도 MMU가 없습니다. 저는 한 개의 모듈형 체스 패턴 STL 파일을 추가했고, 여러분은 그것들을 개별적으로 인쇄한 후 하나씩 붙여 넣을 수 있습니다. 이 방법은 더 많은 작업이 필요하고 시간이 조금 더 걸립니다.

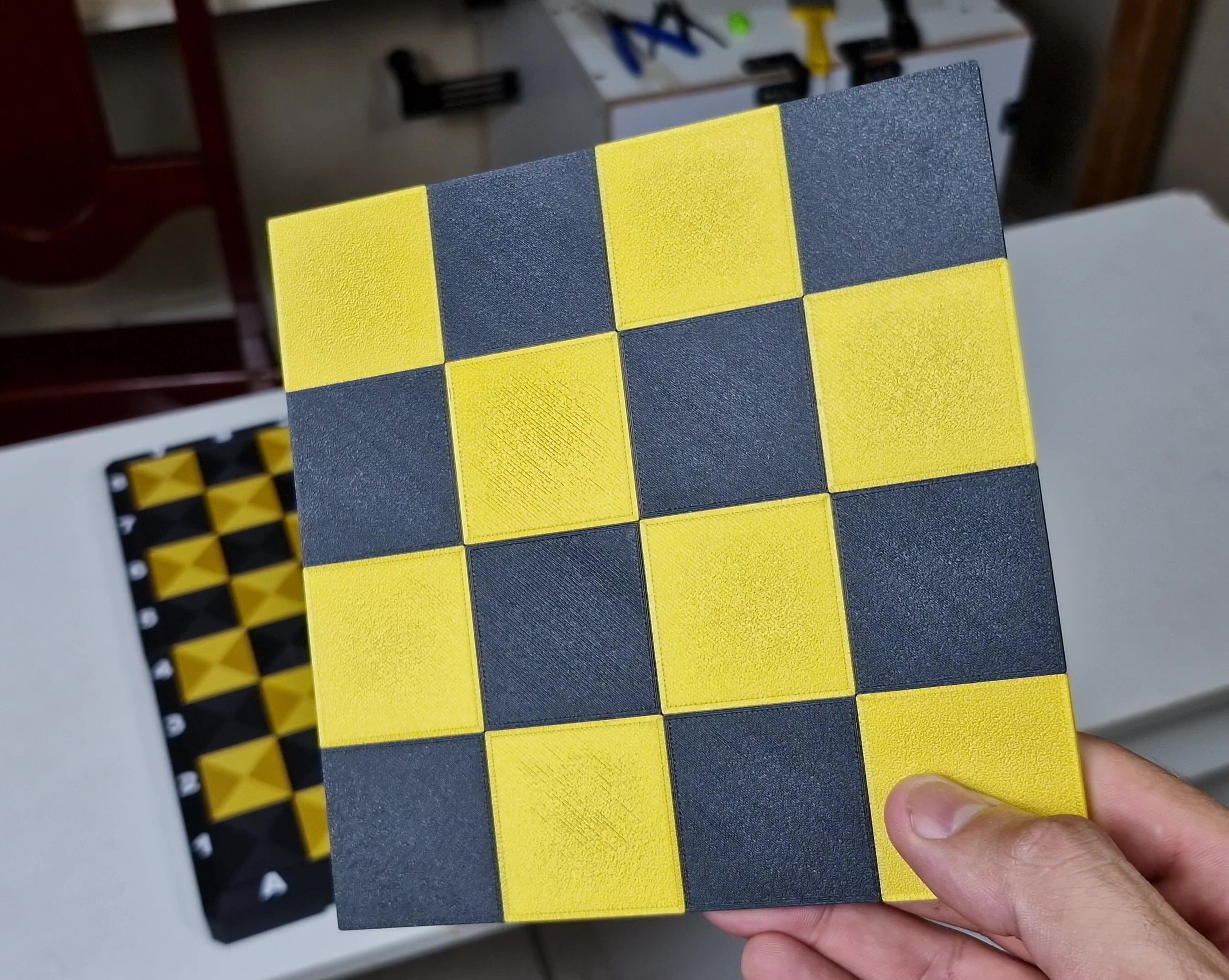

만약 여러분이 컬러 프린터를 가지고 있다면, 4x4 체스판 모형을 한 번에 인쇄할 수 있고, 이러한 모형을 네 개 인쇄하여 완전한 체스판을 조립할 수 있기 때문에 작업이 훨씬 더 쉽게 됩니다.

인쇄 설정:

상자/체스판:

노즐: 0.4

층 높이: 0.3mm

회전 반경: 3

수평 벽의 두께

채우기: 25%

체스 피스:

층 높이: 0.2mm

회전 반경: 5

수평 벽의 두께

채우기: 25%

조립을 시작하기 전에 '캘리브레이터'를 인쇄해 주십시오. 이 부품들에는 자석이 있고, '캘리브레이터'를 사용하면 자석이 부품에 완벽하게 장착되었는지 여부를 확인할 수 있습니다. 만일 자석이 적합하지 않다면, 캘리브레이터의 두께를 조정하십시오. 그리고 같은 조정을 체스판 파일에도 적용하십

조립 가이드:

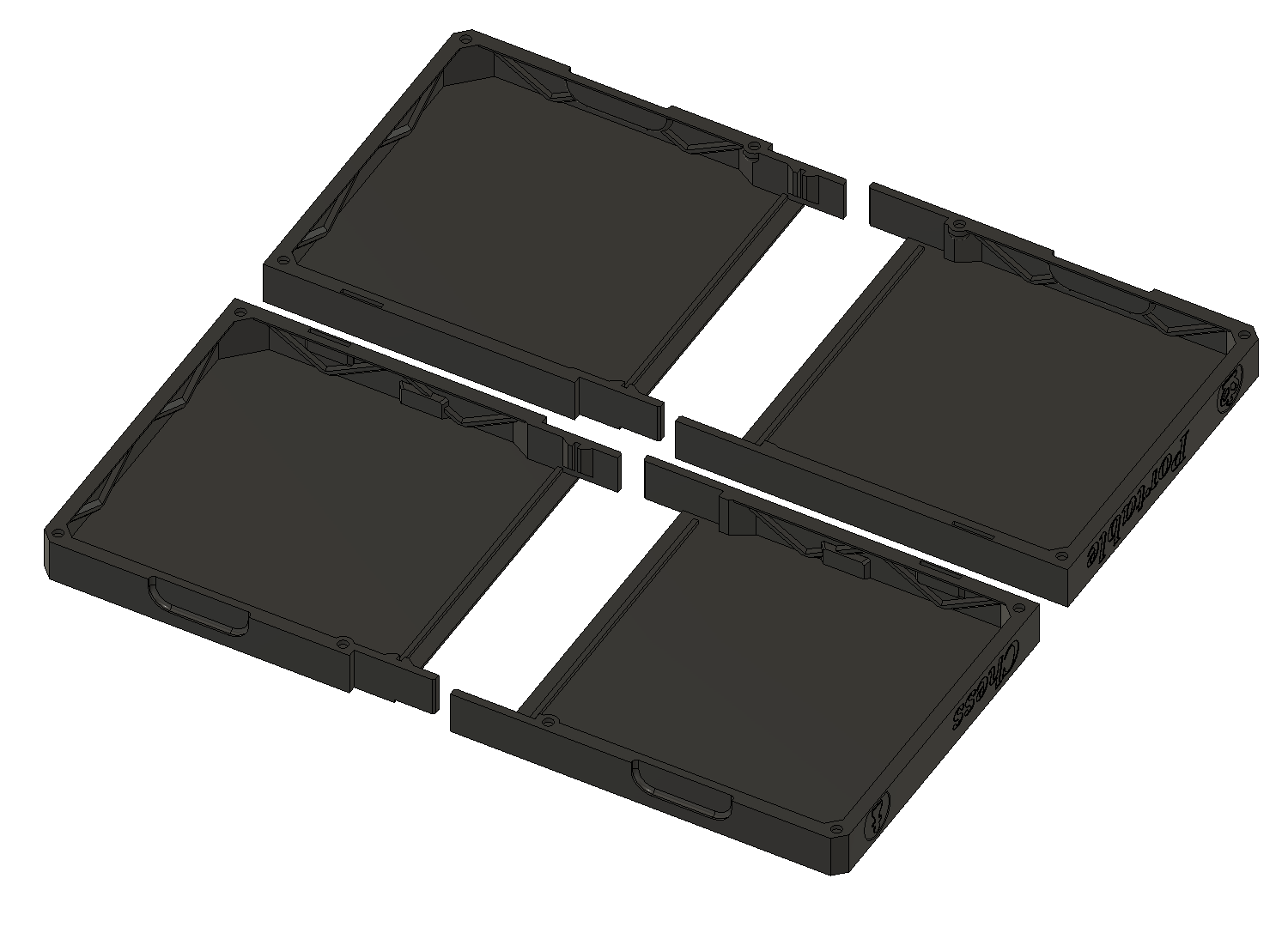

이 게임판을 조립하는 순서입니다.

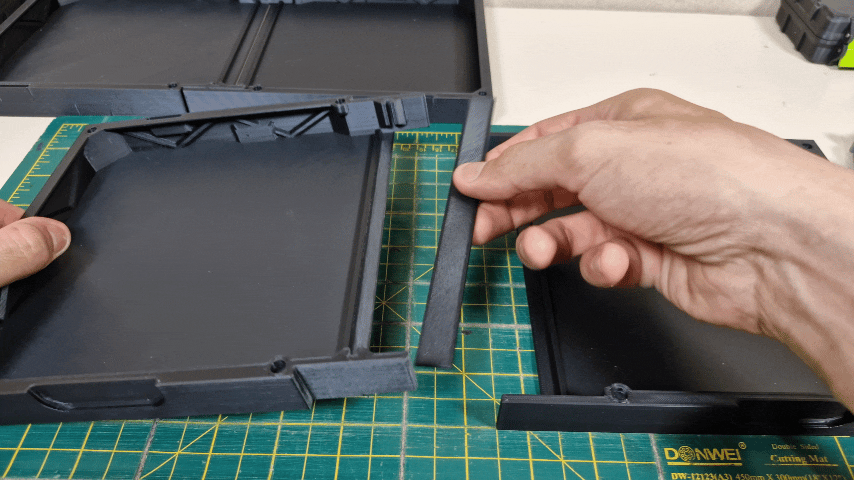

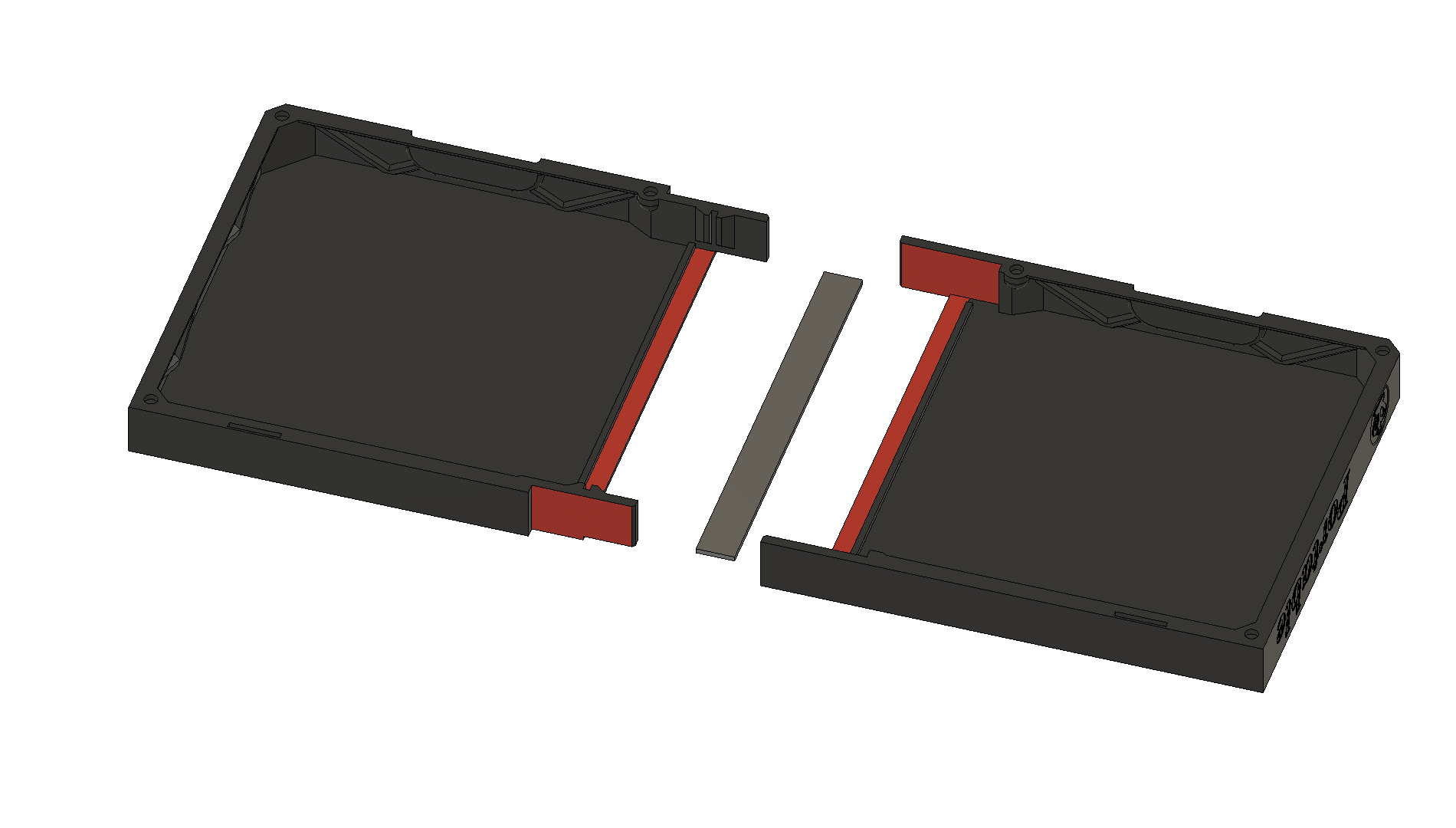

'패널 - A'의 끝 부분을 '상자 1'과 '상자 2' 사이에 설치하십시오. 빨간색 영역에 접착제를 바르십시오.

조립 예시.

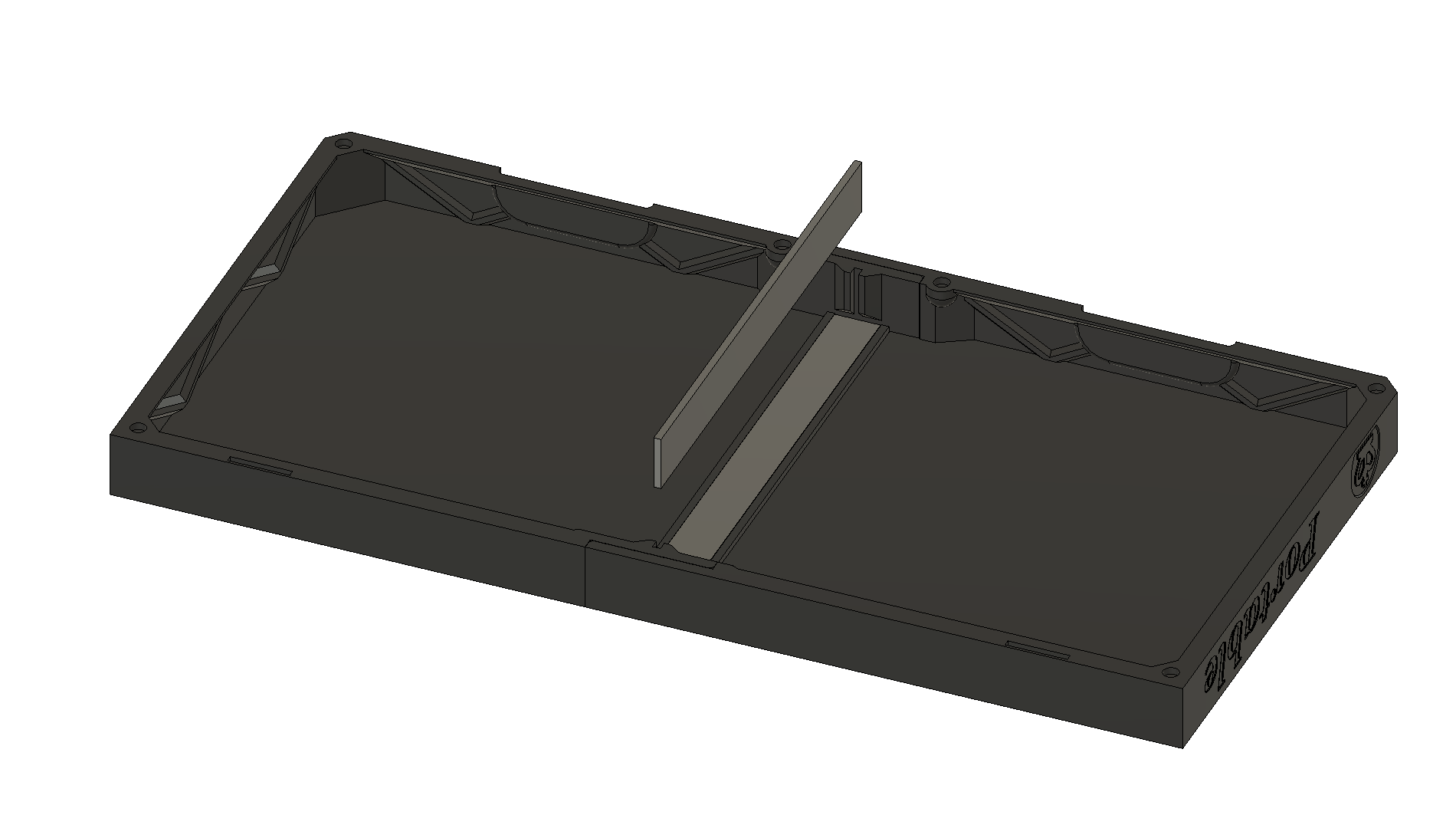

이 카드 트레이 '보드 - B'를 올바른 카드 슬롯에 넣고, 슬롯에 접착제를 바르는 것을 기억하세요.

조립 예시.

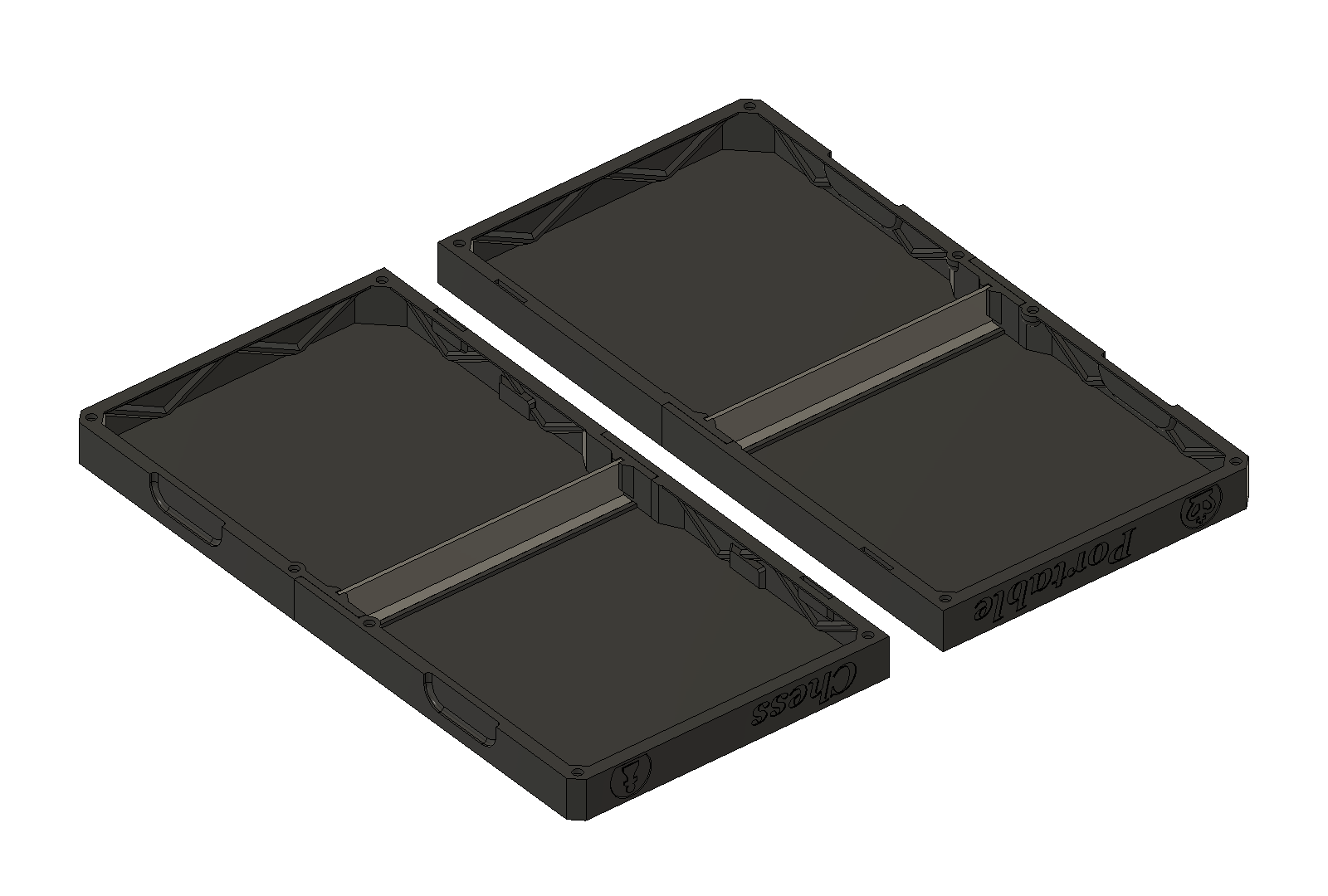

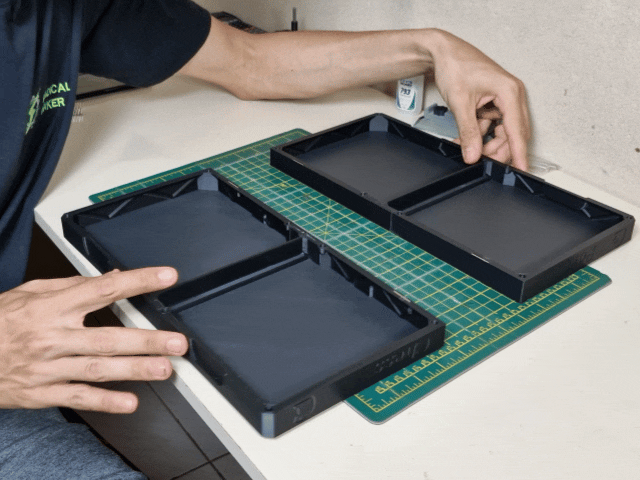

이 과정을 반복하세요. 두 개의 부품이 체스 피스를 보관하는 상자를 구성할 것입니다.

이 두 부분은 서로 달라붙지 않습니다.

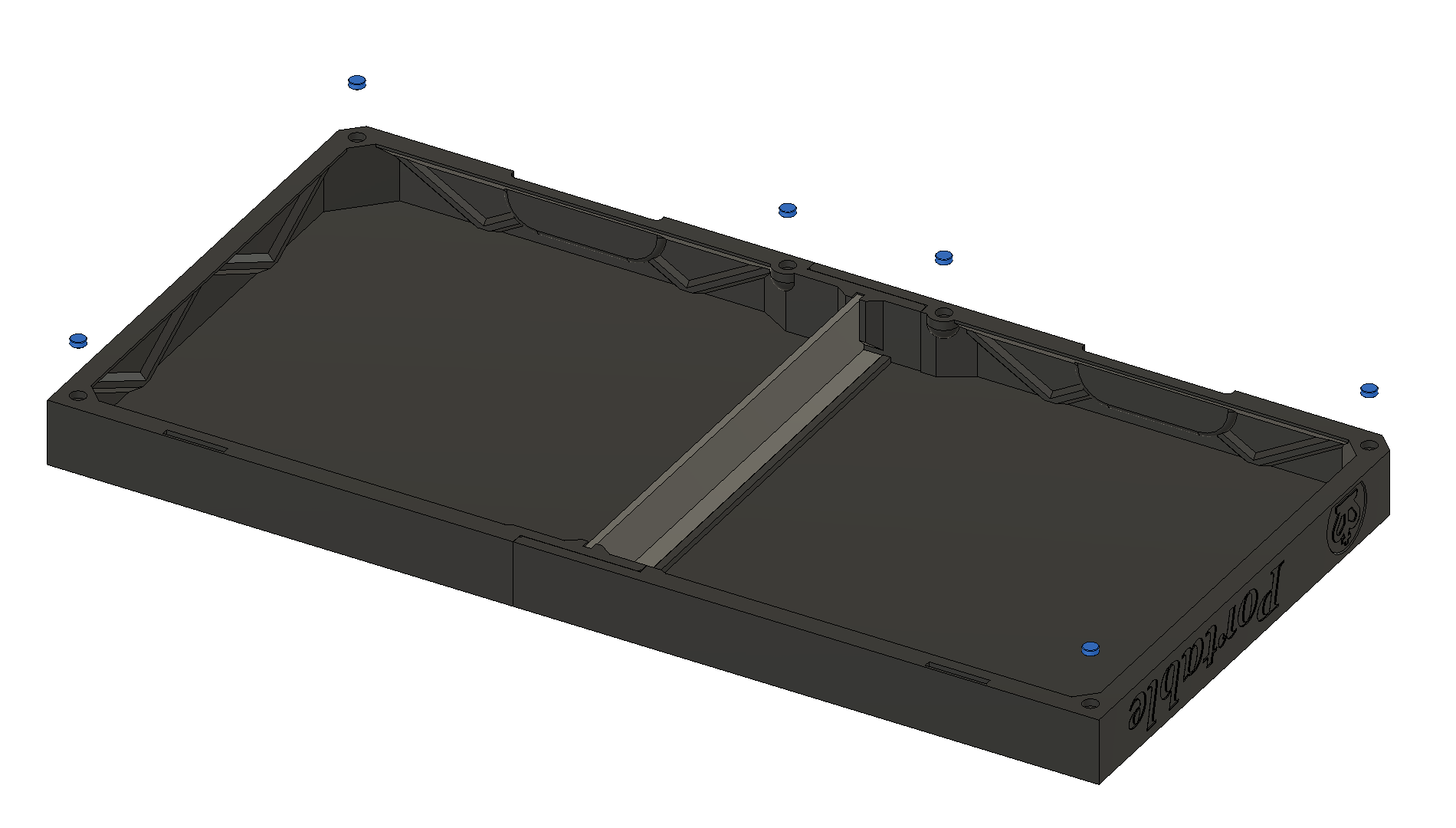

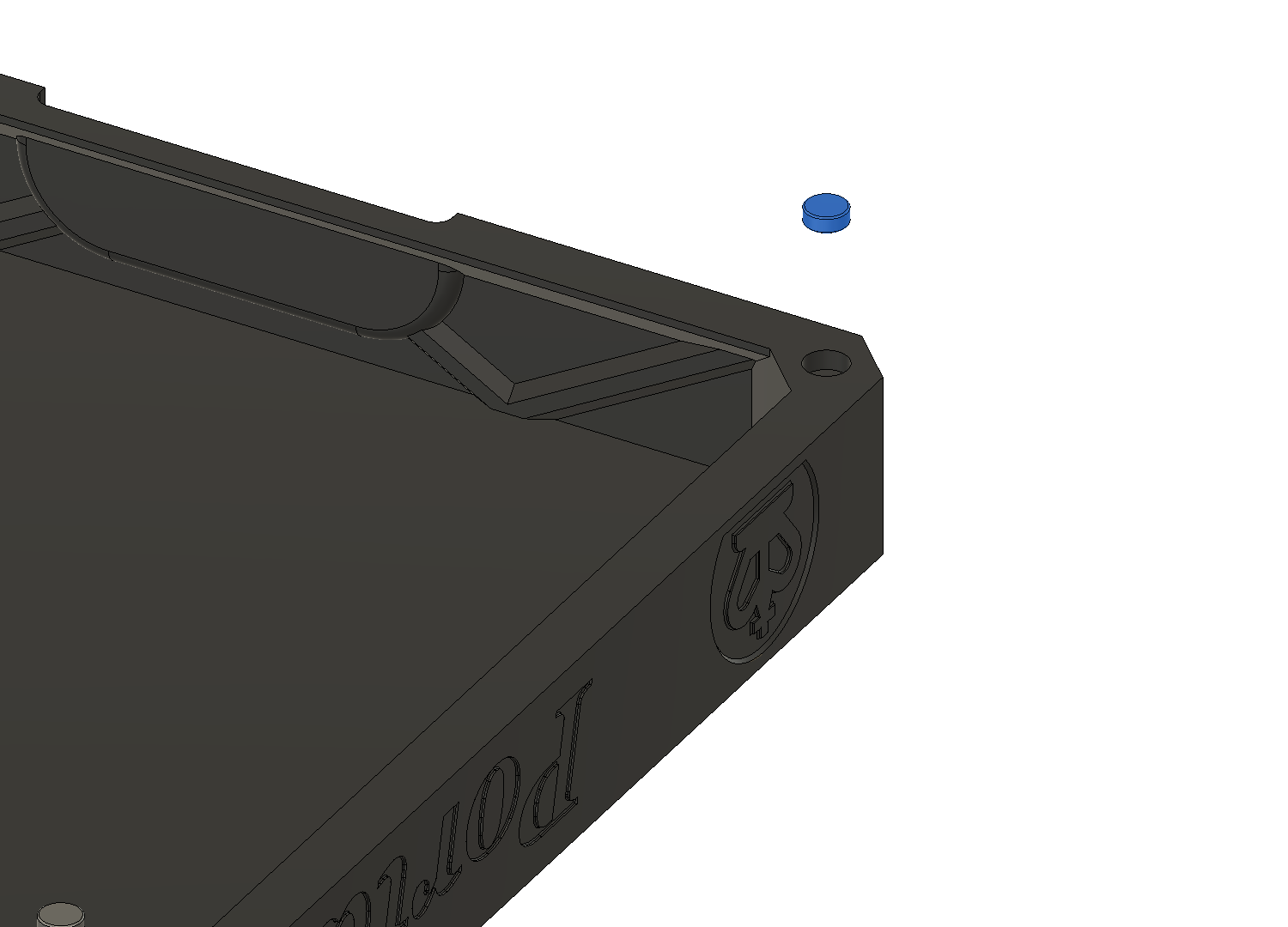

그림에 표시된 대로 5x2 자기석을 설치하세요.

중요한 세부사항: 자석이 같은 위치에 있고 올바르게 배치되어 있는지 확인하십시오. 다른 그림에서 이것을 알게 될 것입니다.

그것들이 움직이지 않도록 접착제를 바르세요.

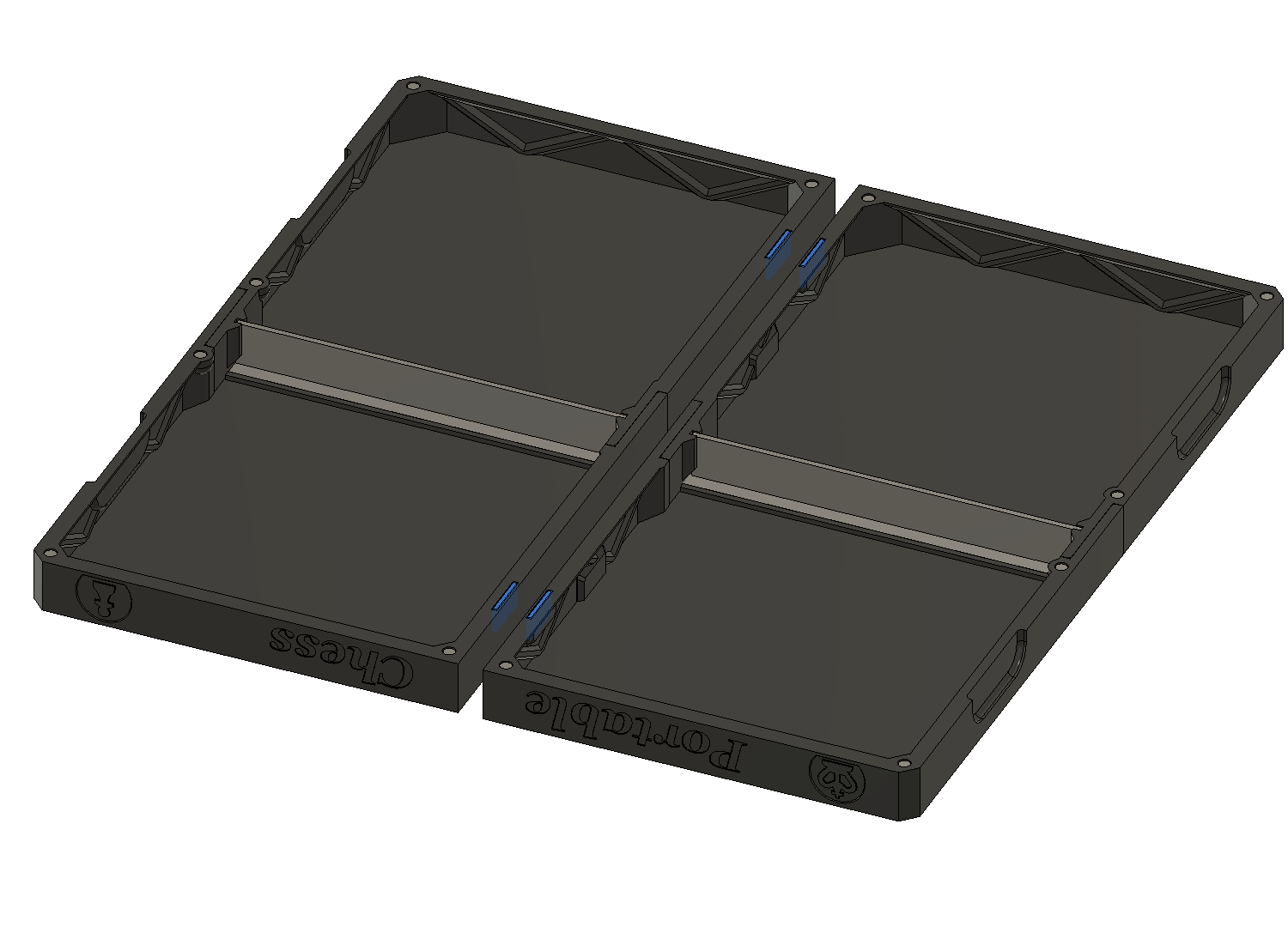

상자의 각 부분에는 6개의 5x2 자석이 있고, 그것들은 그림에 표시된대로 설치되어 있습니다.

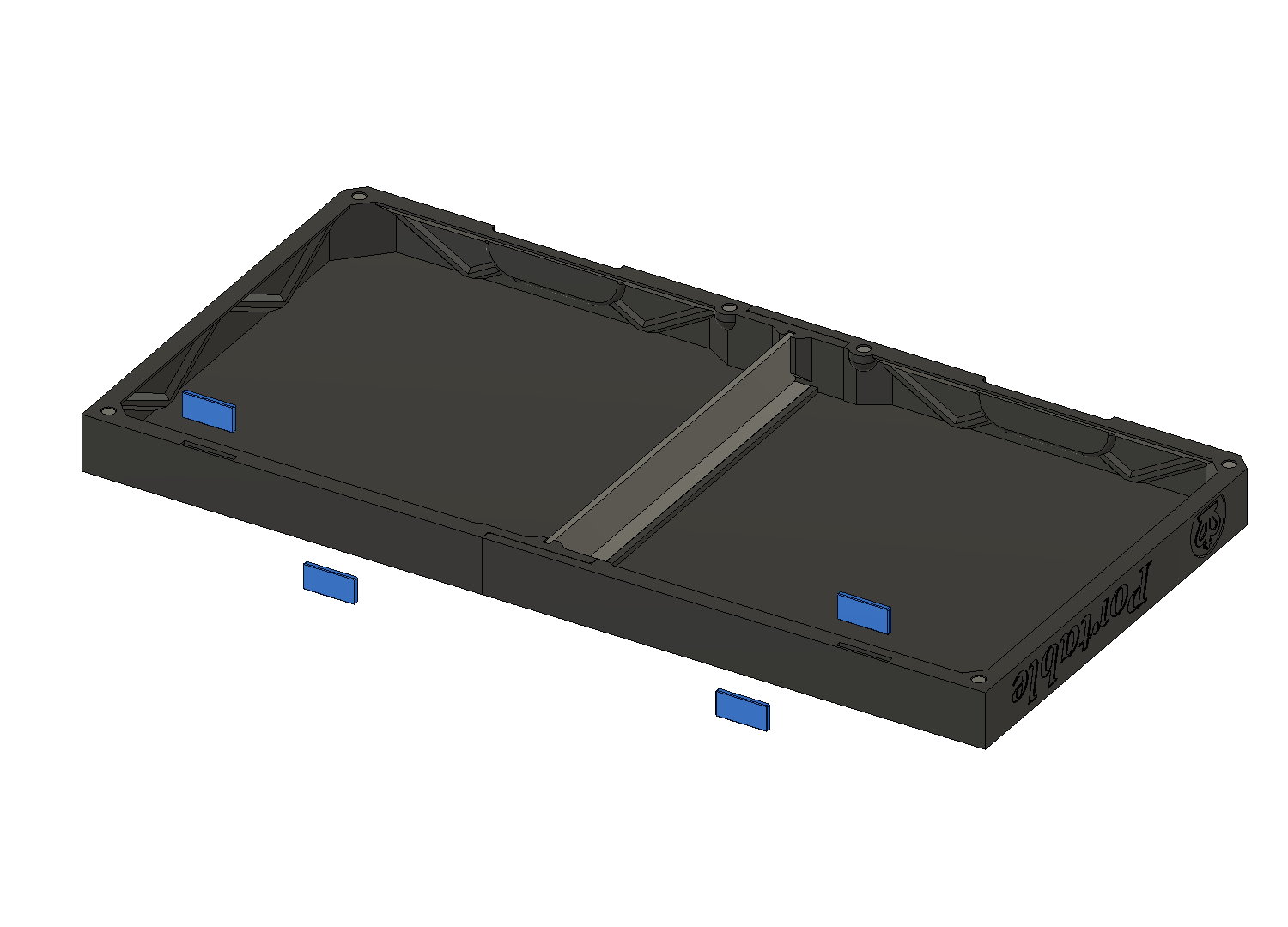

5x2 자석 외에도, 지시된 구멍에 20x10x2 자석을 추가해야 합니다.

상자의 각 부분에는 4개가 있을 것입니다.

접착제를 바르세요.

자석을 설치할 때는 서로 끌어당겨야 하기 때문에 올바른 위치에 있는지 확인해야 합니다. 옆에 있는 예시 그림을 참조해 주십시오.

제대로 조립되면 그런 결과가 나와야 합니다.

팁: 접착제를 바르기 전에 먼저 자석을 올바른 위치에 설치하고 자석의 인력을 테스트하여 올바르게 조립되었는지 확인하십시오. 확인이 되면 접착제를 바르십시오.

상자가 닫힐 수 있는지 확인하고 자석이 그것을 닫은 상태로 고정할 수 있는지 확인하세요.

이 방들은 체스판을 구성하는 사각형입니다. 총 64개의 사각형, 32개의 밝은 색상 사각형과 32개의 어두운 색상 사각형이 있으며, 색상은 사용자가 원하는 대로 선택할 수 있습니다.

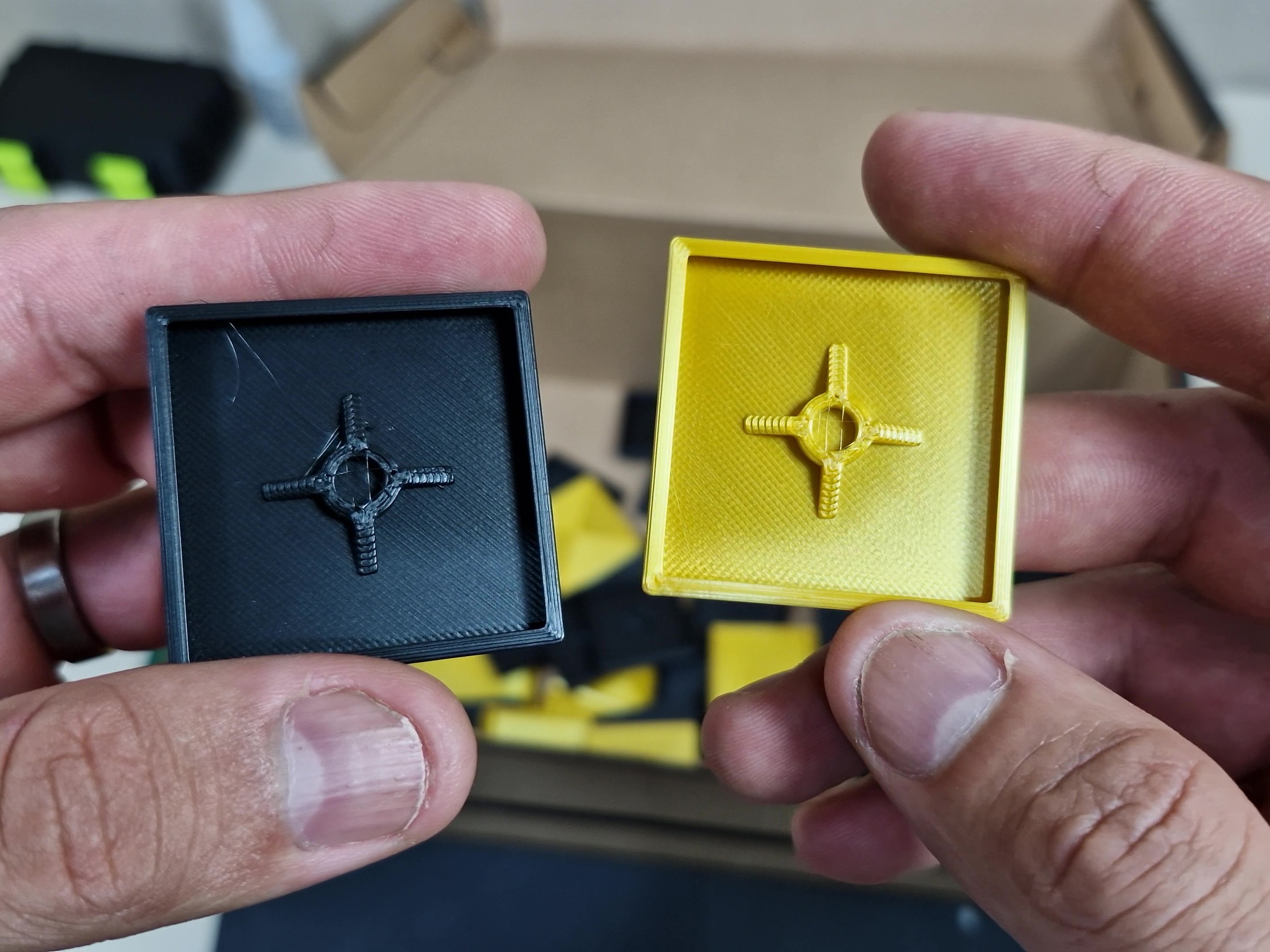

이 부품들의 뒷면에는 5x2 자석 구멍이 있어, 이 부품들을 게임 보드에 부착할 수 있습니다. 자석이 없으면 부품들은 게임 보드에 부착되지 않지만, 사용할지 여부는 여러분의 선택입니다.

만일 자석을 사용할 경우, 모든 자석을 같은 위치에 부착해야 합니다.

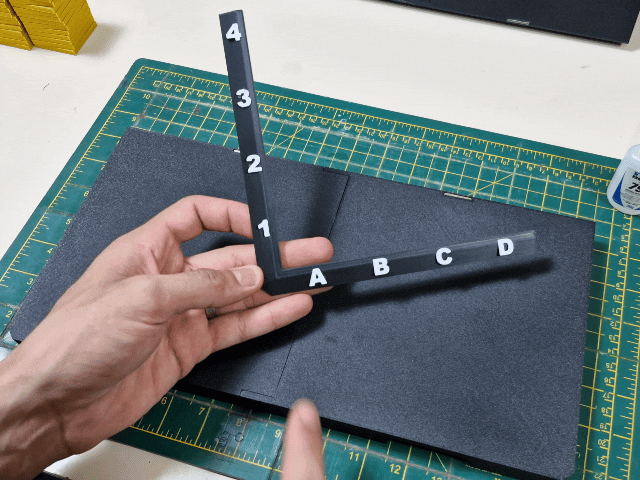

다음 단계는 내가 좌표라고 부르는 부품을 조립하는 것입니다. 모든 보드에서는 특정하고 표준적인 순서로 배치되기 때문에, 위치에 주의를 기울여 주십시오. 측면의 GIF 및 아래의 사진은 올바른 순서를 찾는 데 도움이 될 것입니다.

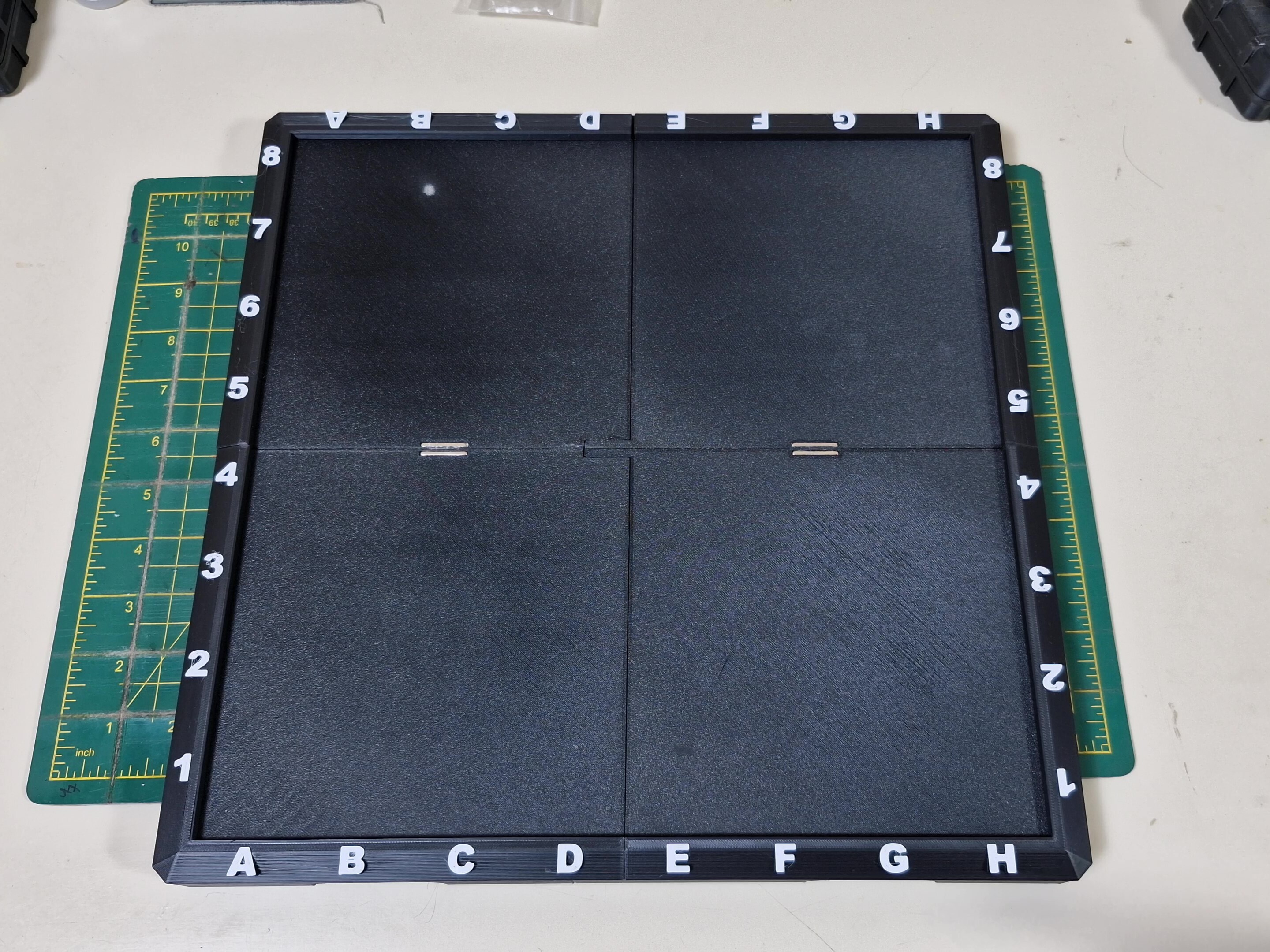

이 사진을 참조로 사용하여 좌표를 올바르게 배치하십시오.

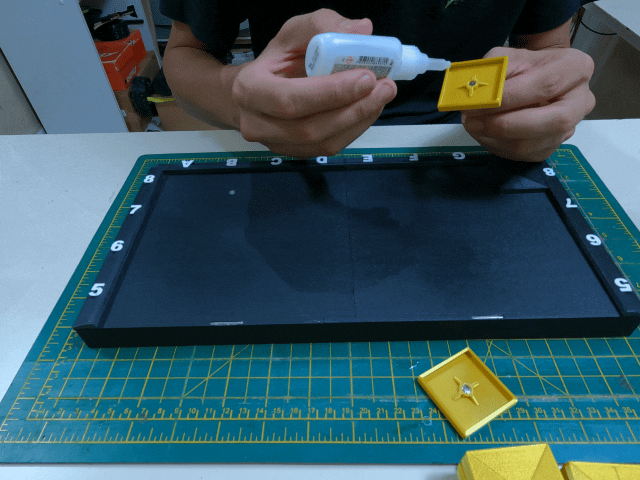

지금 당신은 좌표의 정확한 위치를 확인했고, 이제 우리는 'A-1' 코너가 있는 좌표부터 시작하여 그것들을 체스판에 붙여넣을 것입니다.

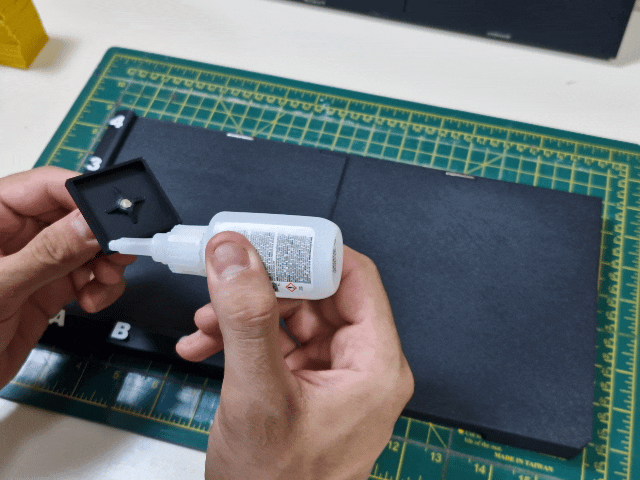

뒷면에 빠르게 말리는 접착제를 바르고 올바른 위치에 배치하세요. 가장자리와 정확히 일치하는지 확인하세요. 이 단계는 매우 중요하며, 그렇지 않으면 게임 보드가 기울거나 마지막 부품을 설치할 수 없을 수도 있습니다.

모서리에 있는 첫 번째 사각형 'A-1'은 반드시 어두운 색상의 사각형이어야 하며, 두 개의 같은 색상의 사각형을 서로 붙이지 않도록 주의를 기울여야 합니다.

아래에서 사각형의 색상 순서를 참조하기 위한 사진을 찾을 수 있습니다.

여기는 제가 모든 체커 조각들을 함께 붙이는 방법을 보여주는 타임랩스 영상입니다.

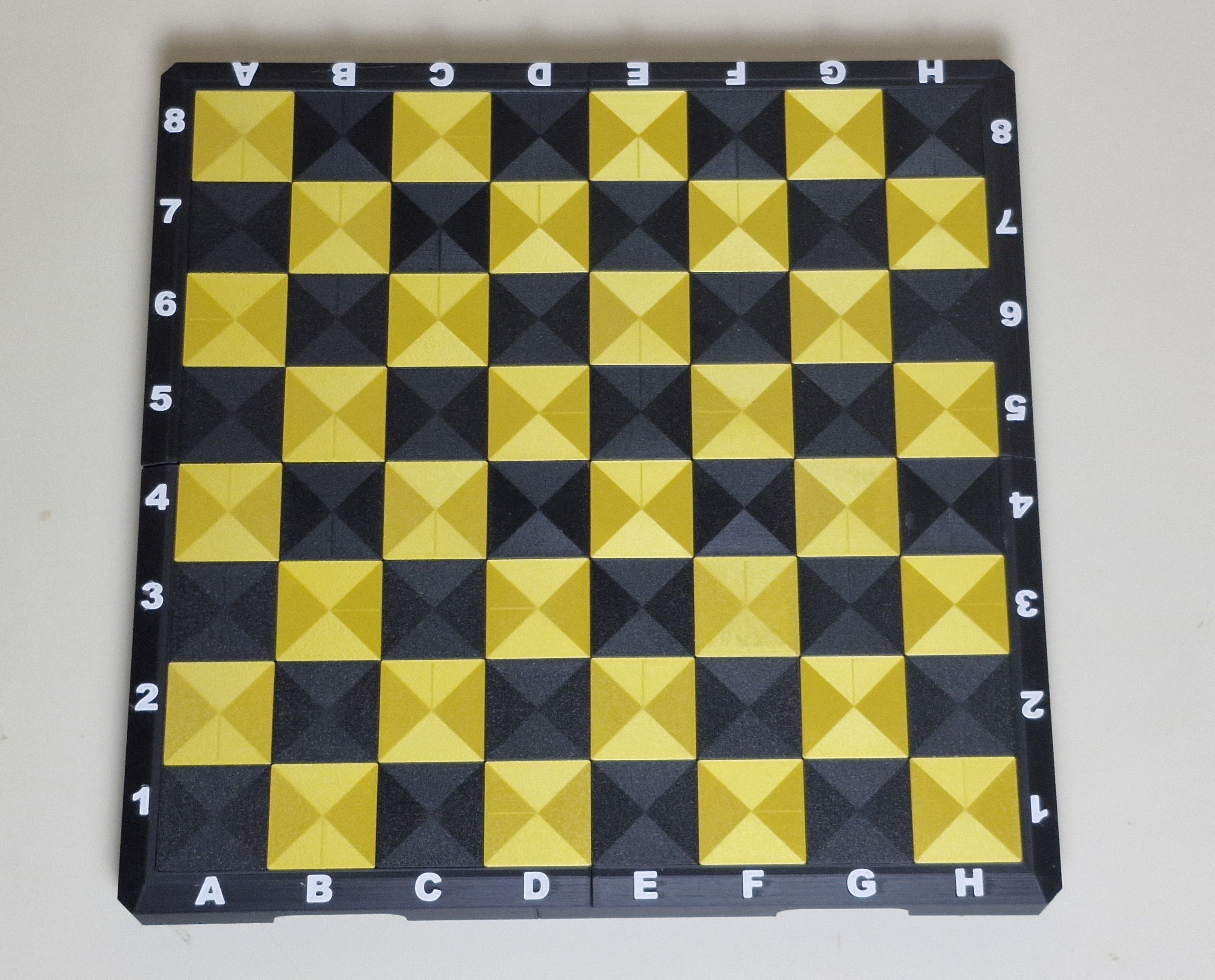

이 사진을 사용하여 체커 색상의 순서를 안내해 드리겠습니다.

비록 사진과 다른 색상을 사용하더라도, 어두운 색상과 밝은 색상의 체커 위치를 준수하는 것이 중요합니다.

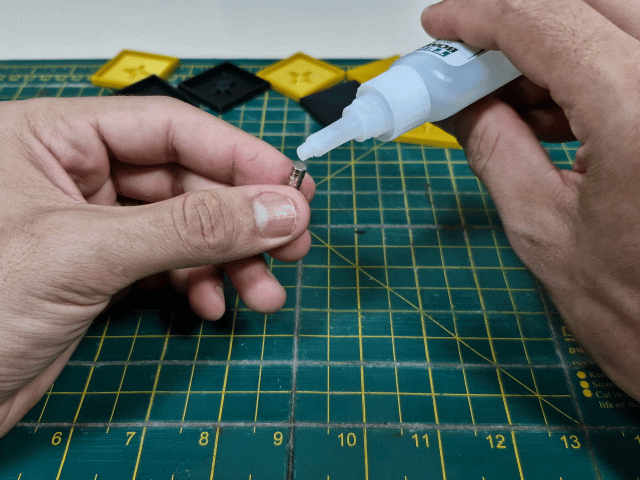

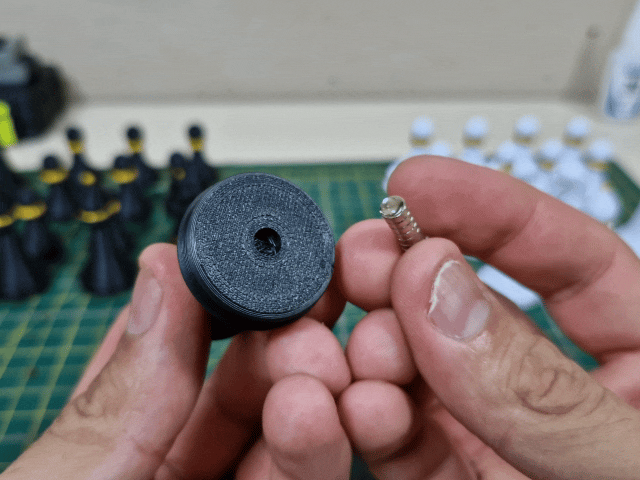

우리는 이제 각 조각들 위에 자석을 배치할 필요가 있습니다. 자석의 이 면이 게임 보드와 매력적으로 상호 작용하도록 하십시오. 그렇지 않으면 조각들이 거부될 것입니다.

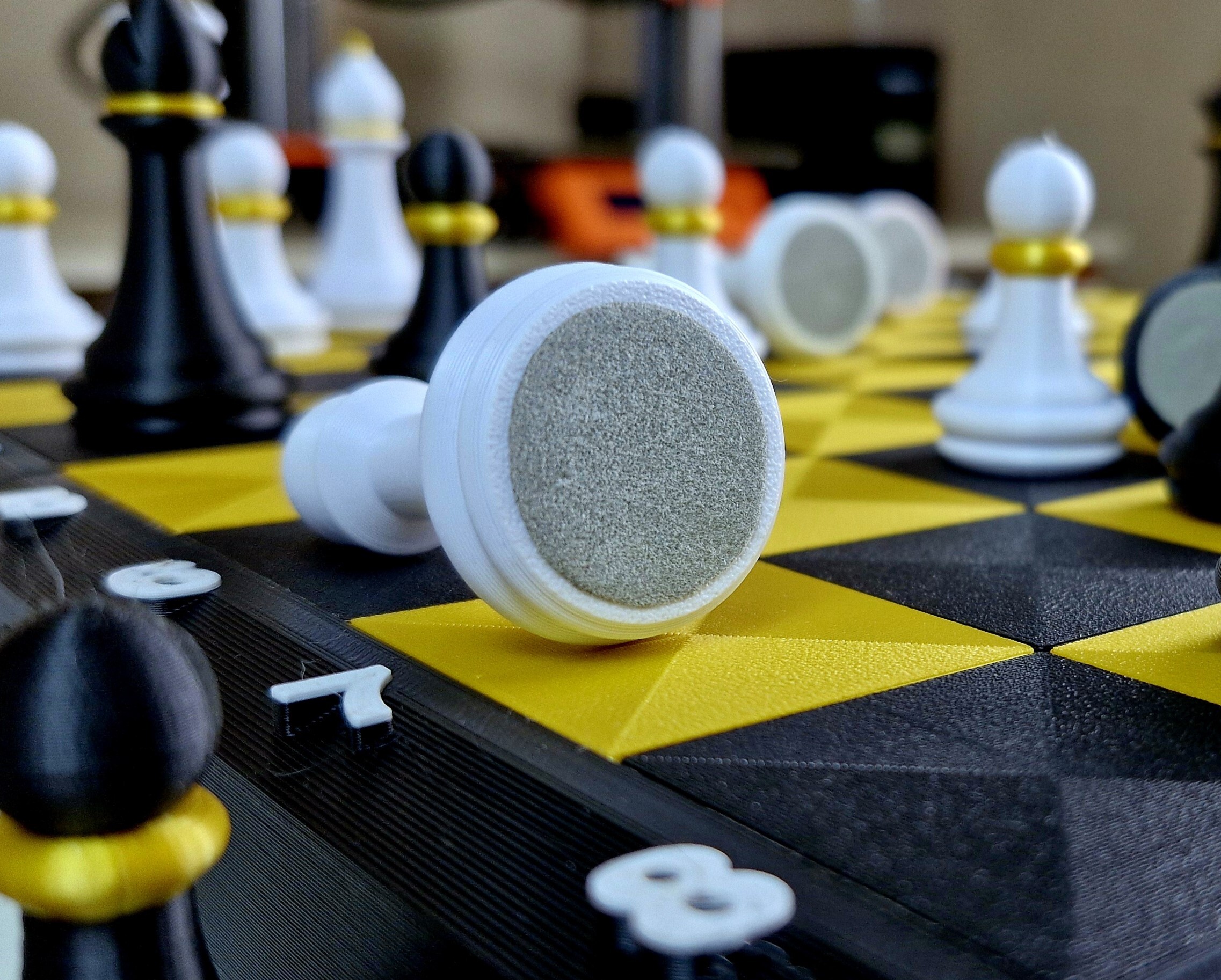

마그네트를 가려주고 말할 수 있는 조각들이 미끄러지지 않도록 하기 위해, 저는 조각들 아래에 약간의 울프레이트 종이를 붙혔고, 이는 조각들이 더 세련되게 보이게 했습니다.

저는 일반적인 접착제를 사용했습니다.

이 종이는 문구점에서 찾을 수 있습니다.

제 지역에서는 그것이 울프스킨 종이라고 불리지만, 여러분의 지역에서는 다른 이름으로 불릴 수 있습니다.

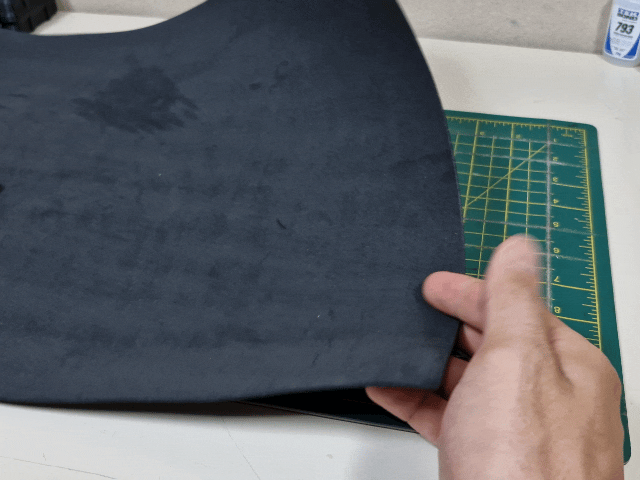

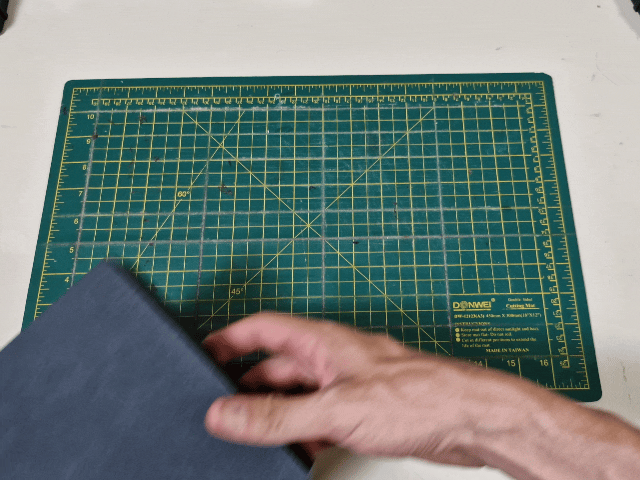

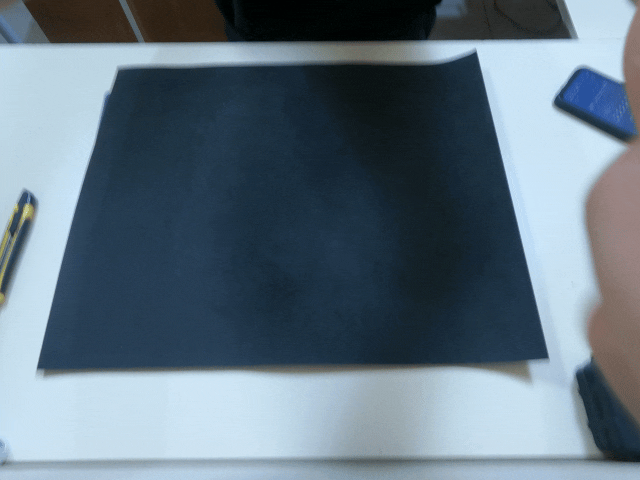

상자의 인테리어를 완공하기 위해 저는 이러한 EVA를 사용할 것입니다. 이는 장식 효과뿐만 아니라 상자 내의 체스 피스를 보호하는 데에도 도움이 됩니다.

템플릿을 사용하여, 나는 상자 내부에 적합하도록 그것을 정확히 잘라낼 것입니다.

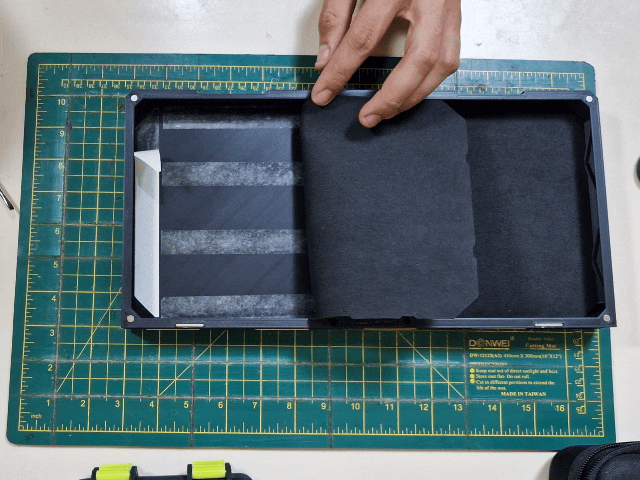

EVA를 붙이려면 얇은 양면테이프를 사용할 수 있고, 이는 문구점에서 쉽게 구할 수 있습니다.
