Farbschüttler für Miniaturen.

AptDrum99

Mit KI Ähnliches finden

Keine Modellquelldateien

Veröffentlicht:2026-04-24 11:15:05

Beschreibung

Tags

Modellquelle

Rezensionen(0)

Dieser Inhalt wurde automatisch übersetzt. Original anzeigen

Paint Shaker für Miniaturen. Es ist so konzipiert, dass es zu Vallejo- und Citadel-Flaschen passt.

--AKTUALISIERT--
NEUES DRUCKPROFIL
(TRAGBAR UND AUFLADBAR)

ZWEI ZUSÄTZLICHE DRUCKPROFILE WURDEN HINZUGEFÜGT:

1. Basis angepasst für älteres kabelgebundenes Modell, zur Umwandlung in einen wiederaufladbaren Akku.

2. Komplettes tragbares wiederaufladbares Modell, einschließlich aller Teile.

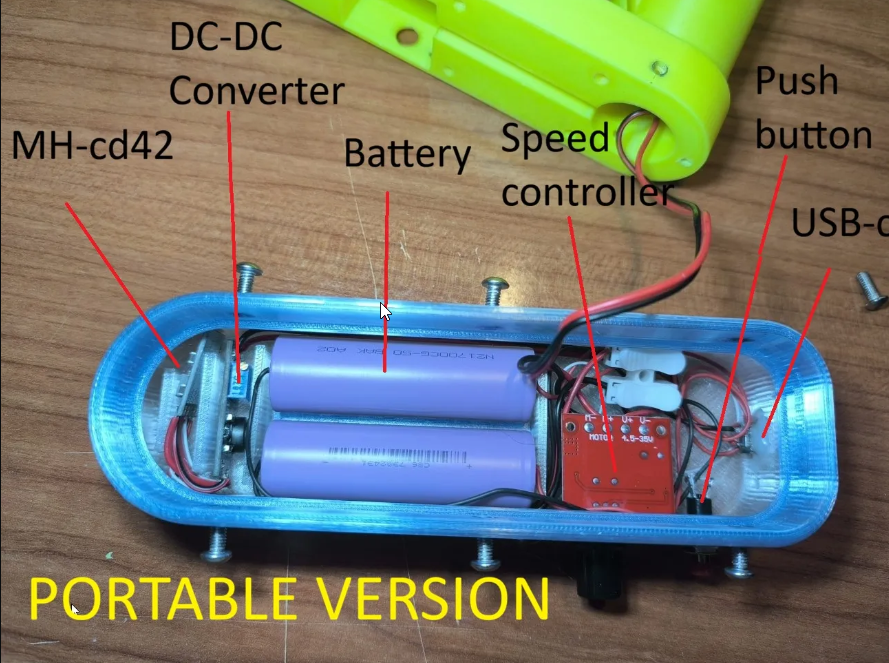

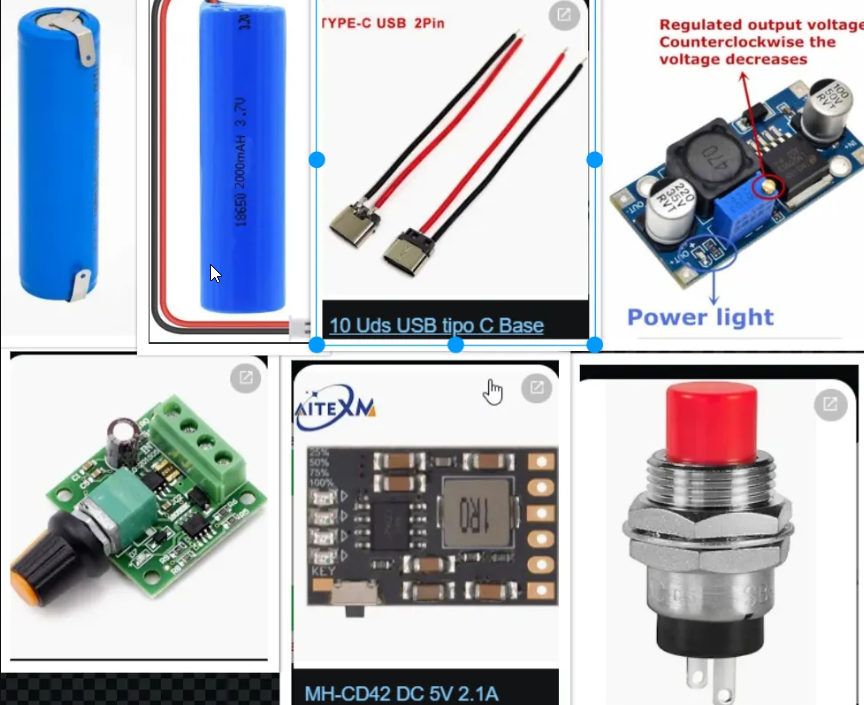

Verwendete Komponenten:

MH-CD42 Lademodul(TP-4056 kann verwendet werden, ist aber weniger zuverlässig und hat einen 0,8V niedrigeren Ausgang)

Massen-DC-DC-Konverter(Boost) (wandelt den 5V-Ausgang des Lademoduls in die gewünschte Spannung um, in diesem Fall von 5V des MH-CD42 auf 6,5V)

Weibliches USB-C-Kabel(betreibt den Lade-Controller)

Geschwindigkeits-/Spannungsregler oder PWM-Controller

Temporärer Druckknopf(1 Druck schaltet den Stromkreis ein, 2 Drücke schalten ihn aus)

Eine oder zwei 18650-Batterien. Wenn Sie nur einen verwenden, stellen Sie sicher, dass seine Stromstärke ausreichend ist. Wählen Sie den Typ der 18650-Batterie, den Sie wollen: mit einem vorinstallierten Kabel (die beste Option), mit einem Nickelstreifen oder ohne Löten (Sie werden einen guten Metallfluss benötigen).

Unten ist der Beitrag über die alte, kabelgebundene Version. Für die neue batteriebetriebene Version benötigen Sie immer noch die unten gezeigten Grundkomponenten, wie Stangen, Lager, Schrauben und Muttern, Motor und Geschwindigkeitsregler.

HINWEIS: Auf meinen Fotos können Sie sehen, dass ich zwei größere Batterien (21700) installiert habe, aber das auf MakerWorld hochgeladene Modell ist für 18650-Batterien angepasst.

Wenn Sie einen MH-CD42-Ladecontroller von AliExpress oder einer ähnlichen Website kaufen, gibt es mehrere Modelle, die optisch nicht unterscheidbar sind und ungenaue Schaltpläne haben. Einige schalten den Stromkreis direkt ein, wenn der Motor aktiviert wird (sie erkennen den Stromverbrauch), andere tun nichts und Sie müssen ihn manuell mit der Taste einschalten. Andere Klone aktivieren die Stromausgabe, wenn Sie

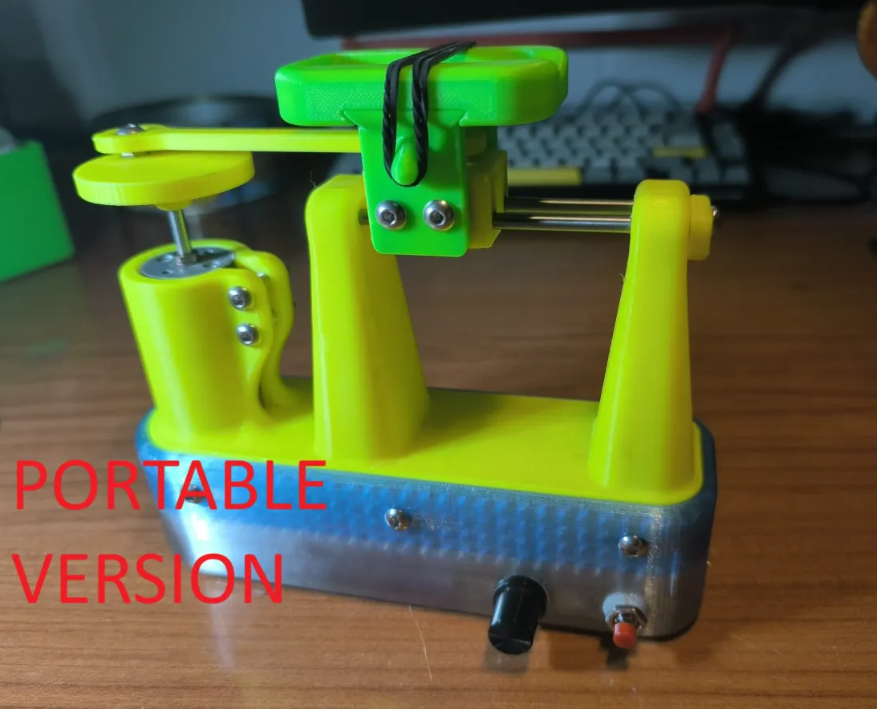

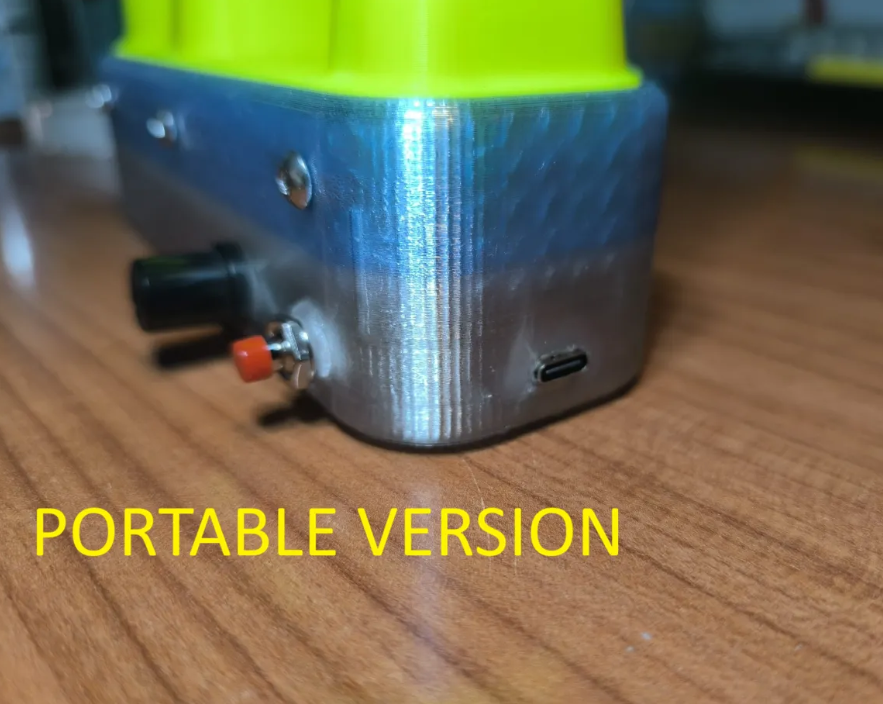

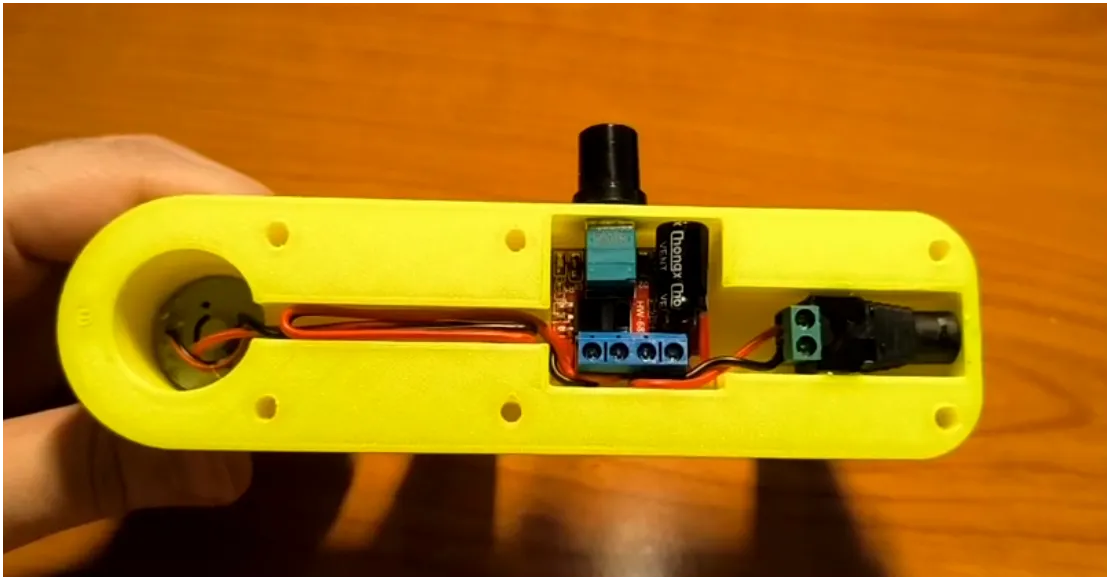

DIE TATSÄCHLICHEN ECHTEN FOTOS DER TRAGBAREN VERSION SIND VON DEM DRUCKPROFIL MIT DER BASE, DIE AN DIE ALTE VERSION DES PAINT MIXERS ANGEPAST WURDE.

Wählen Sie das Profil mit nur der Basis, um die alte kabelgebundene Version auf batteriebetrieben zu aktualisieren (erfordert das Bohren von 6 Löchern).

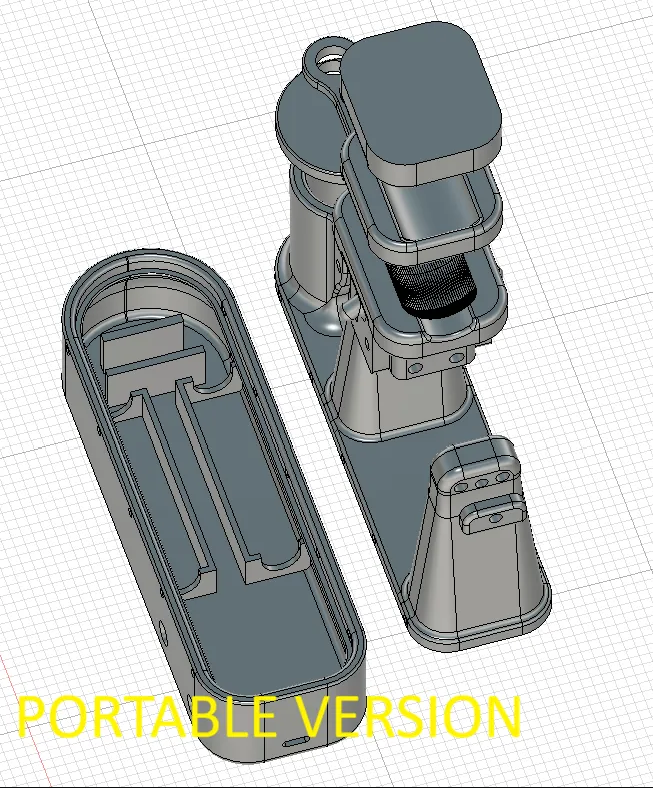

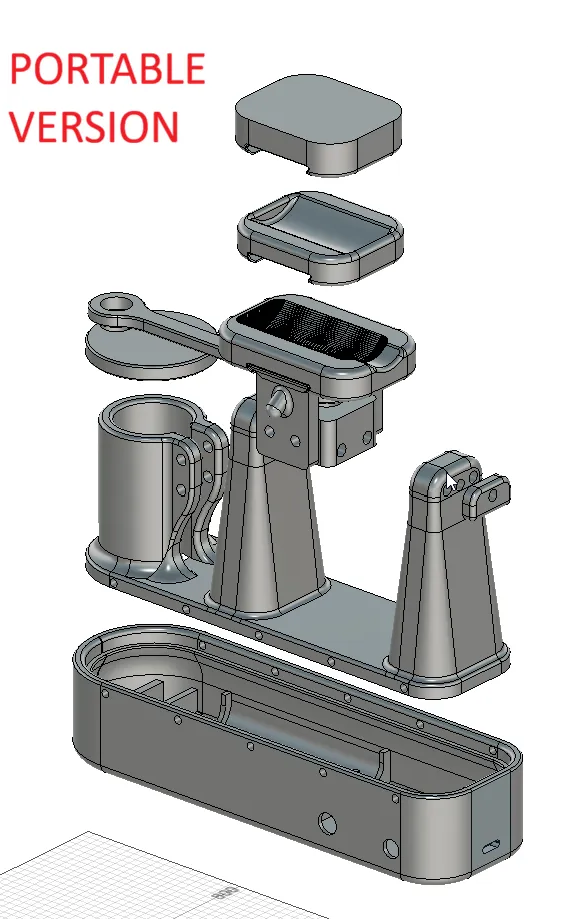

Das andere Profil hat die vollständige neue Version, die eine kleinere Größe hat.

((Der Sound kommt hauptsächlich von den beiden Rührkugeln im Inneren der Farbflasche. Der Farbhalter hat zwei Versionen, eine mit zwei Haken für den Gummiring. Der Rührer ist so konzipiert, dass die bewegliche Stütze nicht gegen die Säulen stößt, und die Bewegung ist relativ reibungslos. Ich habe keine Art von Haken oder Stütze für den Tisch hinzugefügt; ich befestige ihn einfach mit zwei kleinen St

Unten ist die alte, kabelgebundene Version. Für die neue batteriebetriebene Version benötigen Sie immer noch die unten gezeigten Grundkomponenten, wie die Stangen, Lager, Schrauben und Muttern, Motor und Geschwindigkeitsregler.

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

:::::::::UPDATE:::::::::

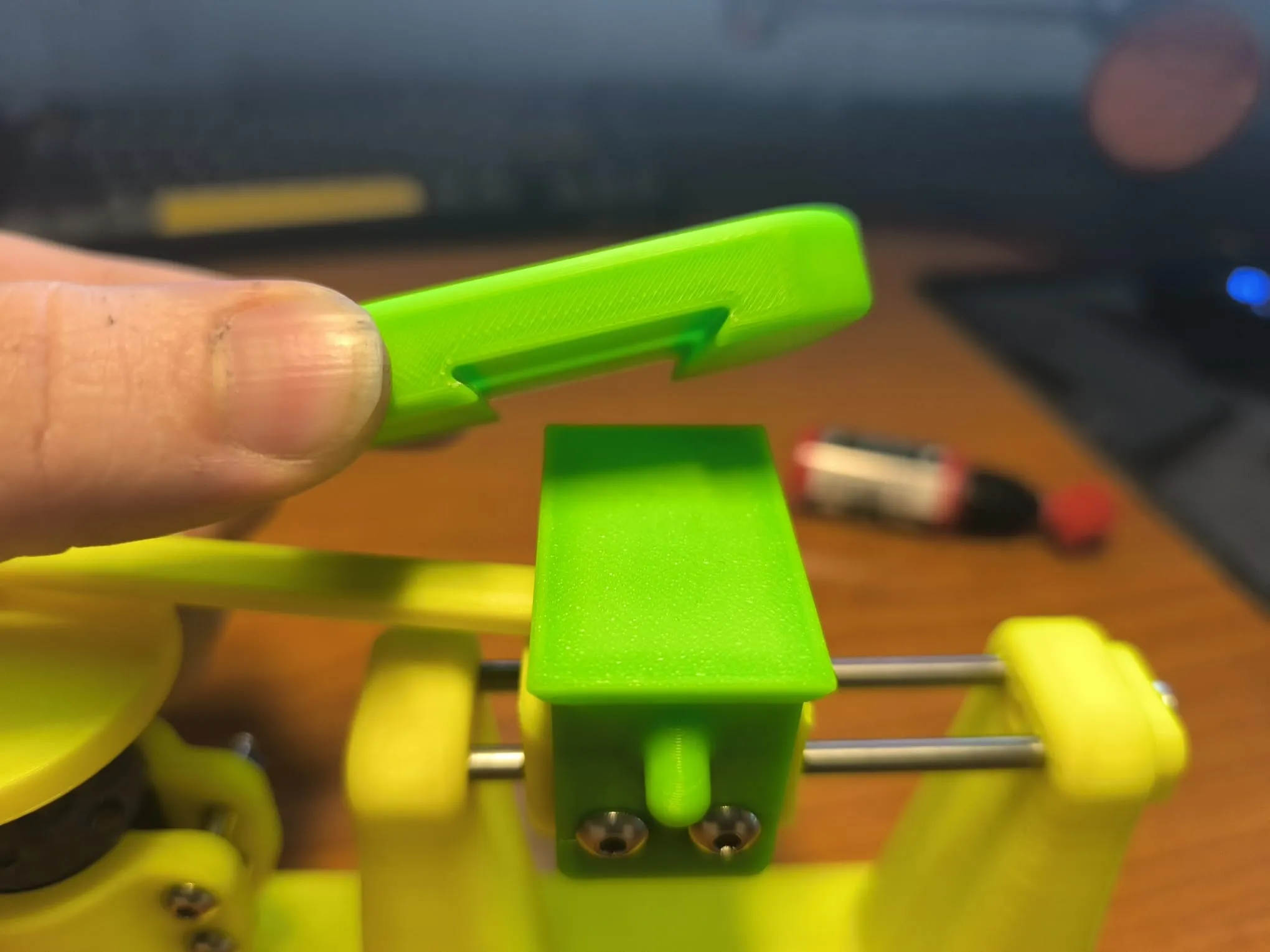

Das Stützbefestigungssystem wurde aktualisiert. Es verwendet jetzt eine Schwalbenschwanzverbindung und ist leicht austauschbar. Kein Klebstoff mehr.
Eine breitere Unterstützung für Flaschen vom Typ Citadel ist enthalten.
Zwei Haken für Gummibänder hinzugefügt.
Die .f3d- und .3mf-Dateien wurden aktualisiert.
Eine leere Basisstützvorlage wurde hinzugefügt, damit Benutzer sie für ihren spezifischen Dosen-Typ anpassen können.

(Aktualisiert die .f3d-Datei, die .3mf-Datei und das Druckprofil)

Ich habe keine Art von Anker an dem Tisch verwendet, nur ein kleines Stück doppelseitiges Klebeband, das ich entferne, wenn ich mit der Verwendung des Mixers fertig bin:

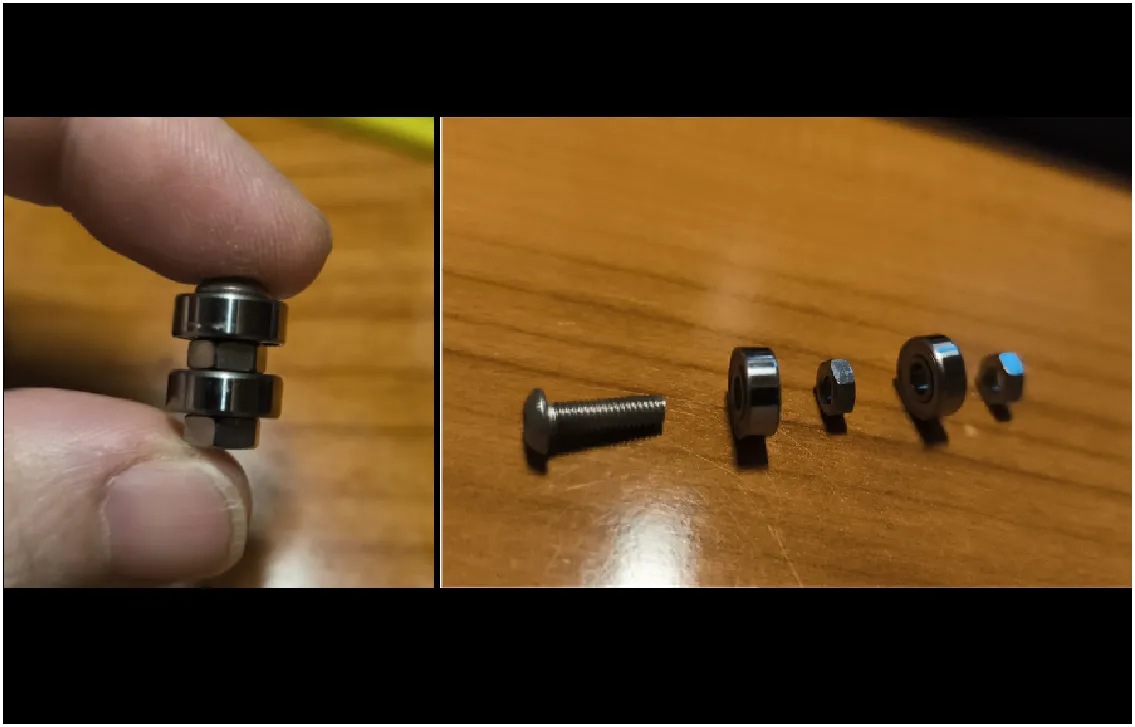

Um die Lager zu montieren, verbinden Sie 2 Lager mit einer 15mm Schraube und 2 Muttern, wie im Bild unten gezeigt (2 Sätze werden benötigt).

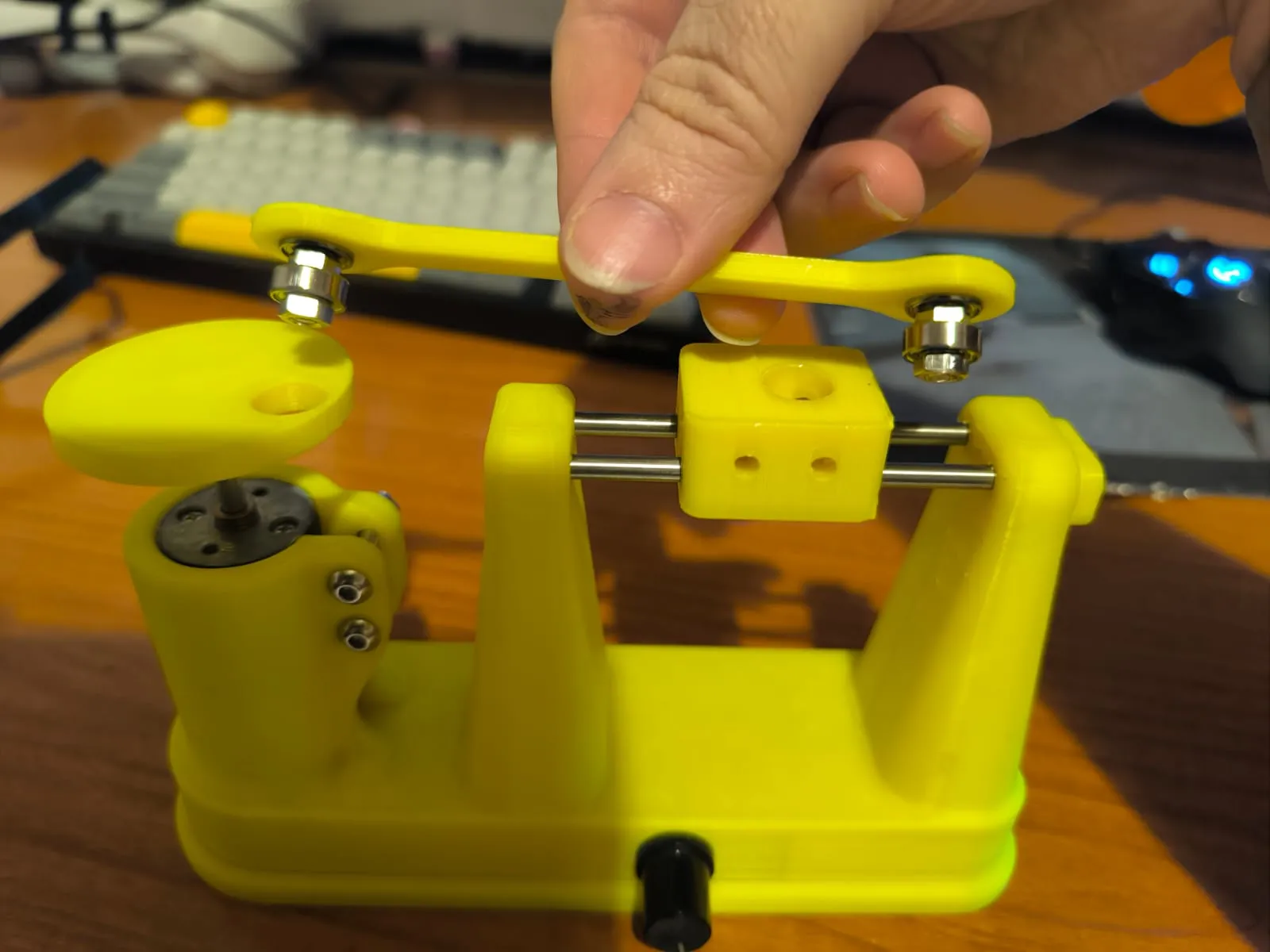

Ein Foto der Pleuelstange wurde hinzugefügt, da mich einige Leute nach den Lagerungen an beiden Enden gefragt haben. Es verwendet das gleiche System auf beiden Seiten (eine Kombination aus Schraube-Lager-Muttern-Lager-Muttern).

Es verwendet ein einfaches Gummiband, um die Flaschen zu halten. Die austauschbare Flaschenhalterung wird ebenfalls mit dem gleichen Gummiband fixiert.

Ich verwende ein 9V, 1A Netzteil, aber da es einen PWM-Controller hat, kann ein 5V bis 12V Netzteil verwendet werden.

Der 12-V-Motor ist ein Getriebemotor mit 1360 U

Die Schrauben sind M4 mit Rundkopf (flach unten) in Längen von 10, 14, 20 und 25 mm. (Einige 4 mm-Unterlegscheiben sind optional.)

Die Stangen sind aus Edelstahl mit einem Außendurchmesser von 4 mm hergestellt.

Der Spannungsregler hat einen Bereich von 4,5-35V und 0-5A.

Die Lager sind 4x11x4mm.

Benötigt einige Kabel, um alles zu montieren.

Benötigt Fett (vorzugsweise) oder ein Schmiermittel vom Typ WD40 (kein Entfetter) für die Stangen.

Das bewegliche Druckstück, in das die Metallstangen eingeführt werden, muss so gedruckt werden, wie es in der .3mf enthalten ist, wobei die Löcher nach oben zeigen, damit sie perfekt herauskommen und gut gleiten.

Die vollständige Liste mit Komponentenlinks beginnt hier:

Schrauben und Muttern:
