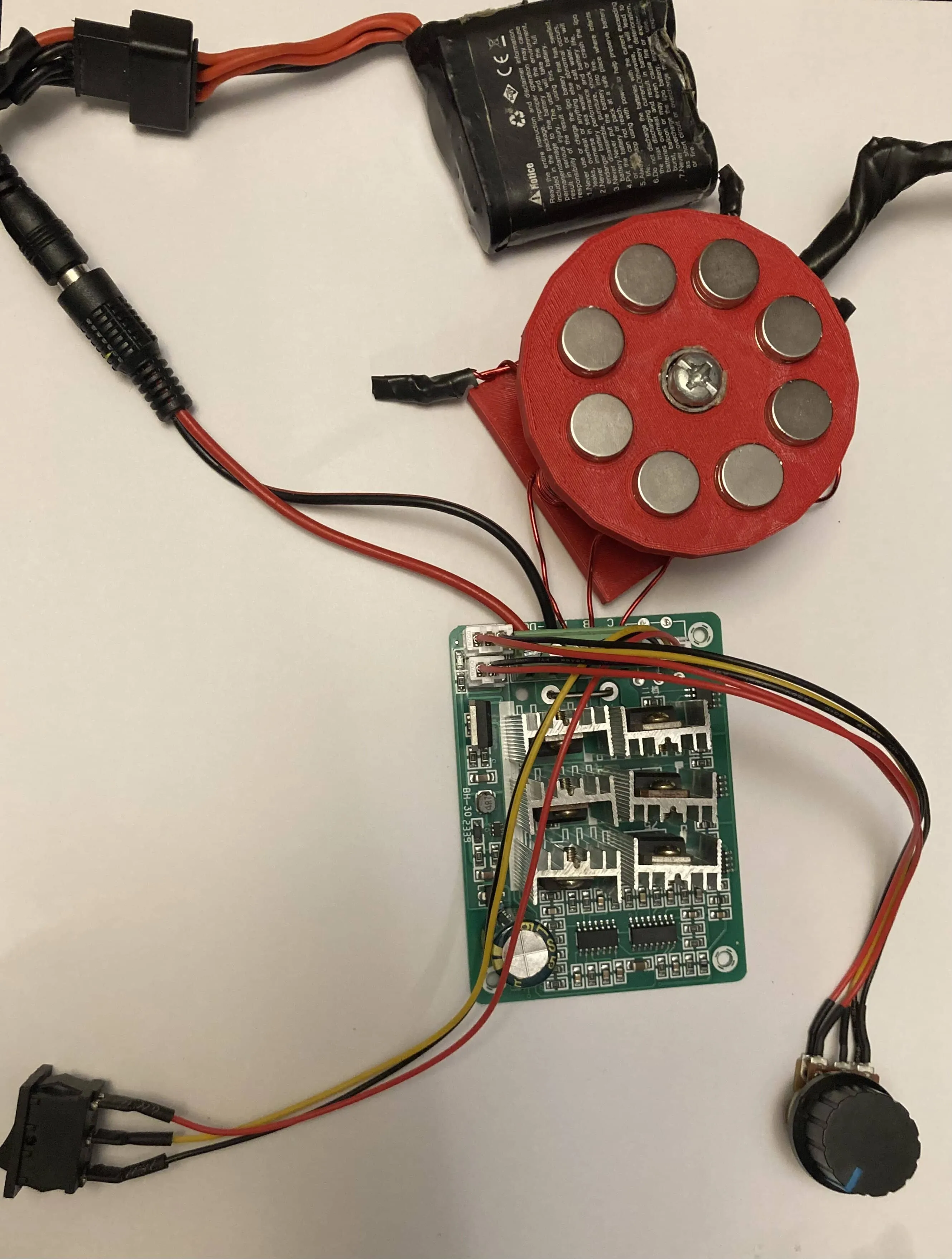

Este motor eléctrico no necesita soportes y se puede imprimir a velocidades rápidas.

Materiales:

Tornillos de 1,6 m.

Tornillos de 6-m5

Aprox. % libra 18mag Cable de cobre [0.9mm]

Estator de diseño CAD impreso en PLA 3D (Archivo disponible en línea]

Rotor de diseño CAD impreso en PLA 3D (Archivo disponible en línea]

Cable de cobre aislado de 15 cm.

Imanes de neodimio de 70-12x2 mm (Disponibles en Amazon]

1- controlador electrónico de velocidad sin escobillas (Disponible en Amazon]

Barra de 12x5 mm.

Batería de coche RC recuperada.

Cargador de portátil reclamado.

Un conector de cable de hembra y macho eléctrico de 5,5 x 2,1 mm. Conector de tipo pigtail. Soldado.

Cinta eléctrica.

Base de madera (Opcional〕

¡Cuaac!

Instrucciones de ensamblaje del motor.

Paso 1: Envolve el alambre alrededor de cada uno de los 6 tornillos M5 unas 45 veces, dejando de 4 a 6 pulgadas de alambre de repuesto en ambos extremos. Usar un taladro puede ser útil.

Paso 2: Atornille los pernos en el estator.

Paso 3: Soldar los cables juntos en una configuración de Y (como se muestra en la imagen)

Paso 4: Instale la barra en el rotor e instale 6 imanes por ranura (3 en la ranura, 2 por debajo y 1 en la parte superior) en el rotor en un patrón de polaridad alternado.

Nota: los 2 imanes en la parte inferior del rotor ayudan a minimizar la distancia entre las bobinas y los imanes.

Paso 5: Instale cables de extensión (cables de salto) si es necesario, soldando las conexiones para conectar el controlador de velocidad.

Paso 6: Añade el rotor al estator y atorníllalo con un tornillo M6.

Paso 7: Tome 3 cables que salen del estator (sin soldadura en ellos) e insértelos en el controlador de velocidad eléctrico. No importa el orden de estos cables en las ranuras ABC del controlador de velocidad. Asegúrese de que las ranuras positivas y negativas estén disponibles para la conexión a la fuente de alimentación.

Paso 8: Inserte el lado femenino de los cables de conector de pigtail en los controladores de velocidad, asegurándose de que el positivo esté en la ranura positiva y el negativo en la ranura negativa. Apretar los tornillos del controlador de velocidad para asegurar todos los cables. Asegúrese de que todas las juntas de soldadura u otras conexiones estén envueltas con cinta eléctrica.

Paso 9: Enchufe la fuente de alimentación, enciéndalo y pruébalo empezando a una velocidad lenta. A veces necesitará un pequeño empujón para comenzar. Una vez que funcione, pega los imanes en su lugar por seguridad. ¡Eso es muy importante, un imán se salió en mi caso porque olvidé pegar todos los imanes!
