介绍

我现有的主板不带集成的可寻址 RGB LED(RGBA)控制器，而我希望能有一个可以通过主板上的空闲 USB 接口直接从电脑上进行控制的控制器。

我的自然选择要么是树莓派 Pico，要么是 Arduino，但我最近在 Discipline153 的博客上发现了一个很酷的项目。GitHub于是，我决定尝试一下。

由于该项目没有可打印的外壳模型，我决定自己动手制作一个。鉴于我并不需要频谱分析模式(因为机箱内部除了风扇噪音外没什么可分析的)，于是我决定设计一个简约的外壳，配备一个微型USB接口，以及用于连接RGB灯带和LED电源的两个连接器，这样就足够了。

所需零件及材料

1. 树莓派 Pico 2040

2. 用于LED供电的XH-2A接头

3. RGBA 连接线缆的 XH-3A 接头

4. 2k2 电阻器

5. 用于内部连接的 20-22 号规格电线一段

6. 4颗 M2x5mm 螺丝

7. XH-2Y 终端电缆，用于连接机箱电源的 5V 接口(例如，SATA 电源连接器的红黑两根线)。

8. 带有RGBA连接器的XH-3Y终端电缆

9. 主板 USB2 接口转 microUSB 数据线

10. 1.75毫米透明细丝条，用于Pico心跳LED光导管

11. 氰基丙烯酸酯胶水

印刷与组装

该案例采用 PETG 材料，通过“0.20mm 质量”预设进行打印，头部和 Pico 微型 USB 连接器处使用了手动添加的支撑结构。

组装步骤可按以下顺序进行：

1. 打印完毕后，将XH-3A和XH-2A接线板插入对应的插槽中，并用胶水固定好。

2. 取一段约5毫米长的1.75毫米半透明丝材，将其插入机箱盖上靠近microUSB接口的小孔内，如有需要，可用强力胶将其固定到位。

3. 将一个2k2电阻焊接到电路中，将原始设计中用于频谱分析模式的模拟输入引脚接地。

4. 将数据输出引脚和接地线焊接到 Pico 电路板上。

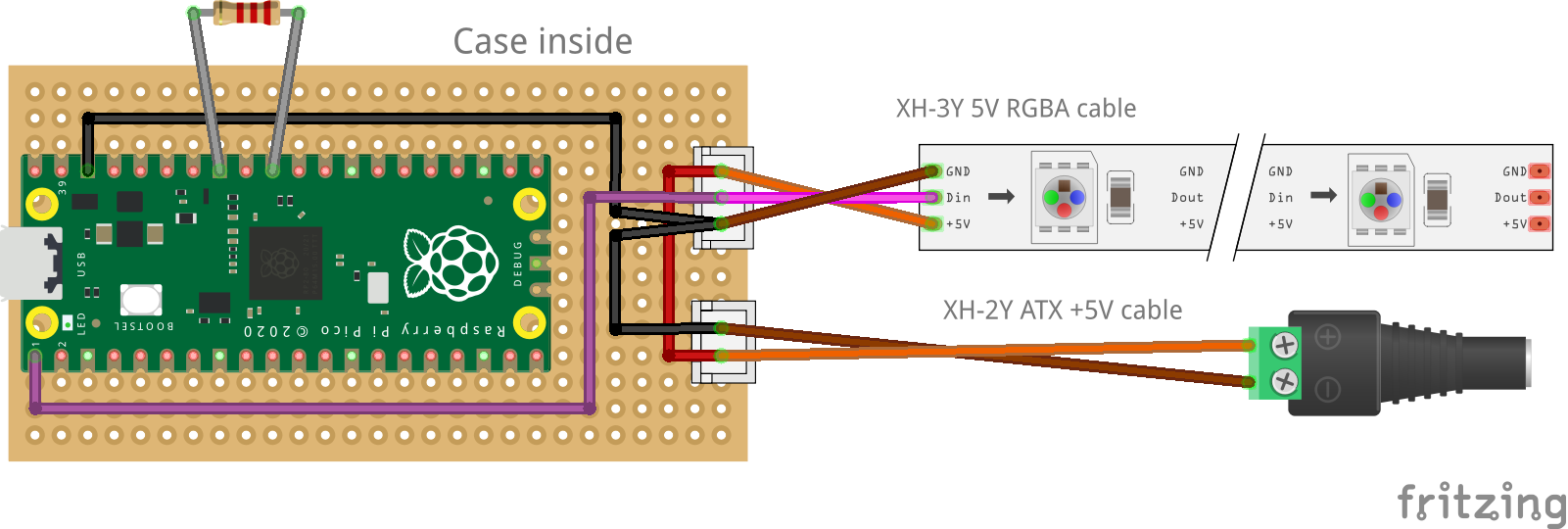

5. 按照下方图示，将XH-2A的电源输入连接至RGBA XH-3A的输出端。

6. 按照图示，将Pico PCB板上的地线和数据输出线连接至XH-3A设备。

7. 将印刷电路板

8. 将打印好的按钮倒置后，放入手机壳盖子上的开口处即可。

9. 将底部外壳部件放在盖子上方，然后将两部分扣合在一起。

使用

必须使用合适的固件对 Pico 进行刷机操作。发布的作品。

用于实际控制LED灯的客户端软件可以从同一页面下载，也可从其他渠道获取。我的代码仓库。我成功地将原始客户端的所有功能移植到了一个无需依赖.NET CLR的跨平台 Rust 解决方案中。

玩得开心哦。😉
