カレネクトの交換可能なラベルシステム。

私はラベルの見た目が好きですが、部品をより大きな容器に移動するたびにラベルを再印刷しなければならないのが嫌です。また、さまざまなネジやドライバーのネジに対して、一貫したテーマのアイコンを見つけるのがどれだけ難しいかも嫌です。

• ラベルを一度だけ印刷し、必要に応じて容量を増減する場合にコンテナ間で移動すればよいのです。

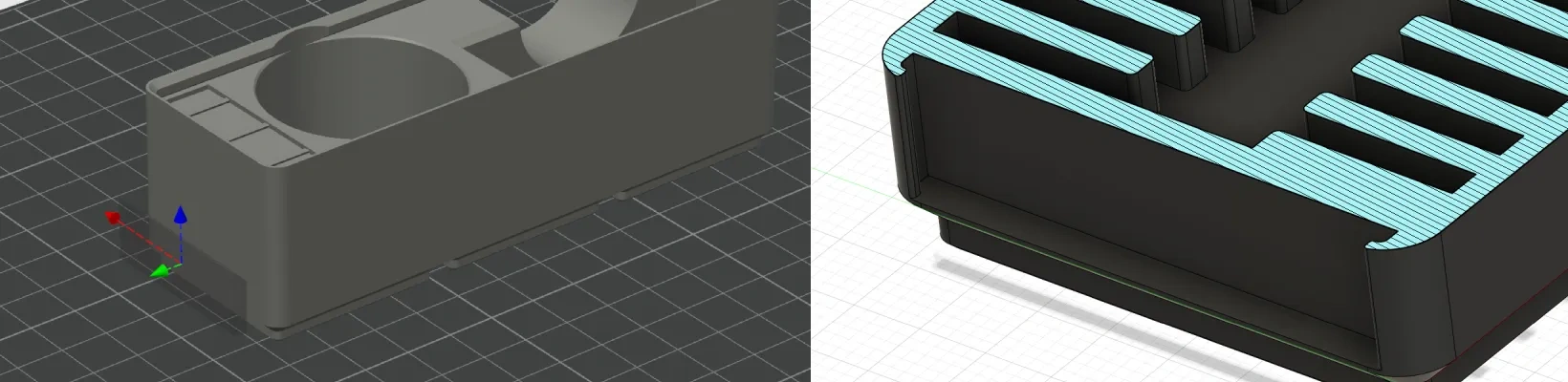

• さまざまな内蔵ラベルソケットを備えたGridfinityコンテナが含まれていますか、または「」を使用してください。グリッドフィニティ・エクステンデッド自分だけのラベル付きのコンテナを作成してください。
• スライスソフトウェアに含まれるネガティブボリュームを使用して、他のGridfinityコンテナを含む任意の3D印刷物にラベルソケットを追加します。
• カスタマイザー/OpenSCADを使用して、任意のサイズのカスタムラベルを生成できます。大きくも小さくも可能です。
• 完全なコレクションをダウンロードして、任意のファスナー、ドライバー、ラベルテキストの組み合わせを作成してください。

私をサポートしてくださいどんな支援でも大いに感謝します！

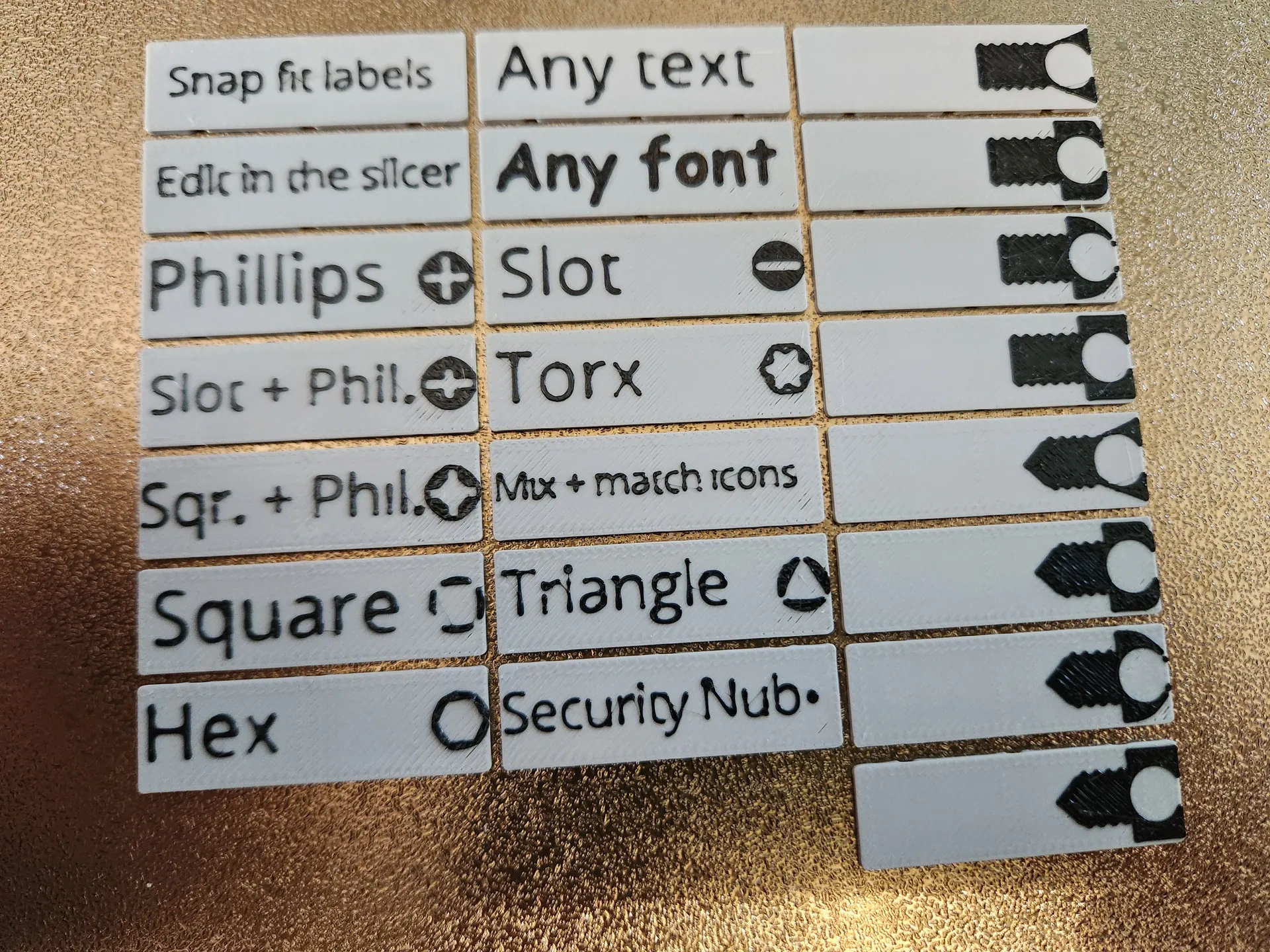

ネジの種類とドライバーの種類を組み合わせる：

私はさまざまな種類のネジやドライバーを生成しました。あなたのスライスソフトウェアにそれらを追加し、それらを組み合わせるだけで使用することができます。そうすることで、何百通りもの組み合わせが可能になります！



私はあなたが使用できるようにいくつかの印刷設定ファイルを追加しましたが、これは便宜のためのものです。あなたのハードウェアに必要な任意のラベルを自由に作成することができます。



現在のコレクションで利用可能なアイコン：

ネジの種類：

• 丸頭の機械用ネジ
• 内六角頭の機械用ネジ
• ディスクヘッドマシンスクリュー
• センタリングマシン用のねじ
• 丸頭セルフタッピング/木ネジ
• 内六角頭のセルフタッピング/木ネジ
• ディスクヘッドセルフタッピング/ウッドスクリュー
• 自己攻撃/木ネジ
• 一部のねじ付き丸頭機械用ネジ
• 一部のねじ山付きの六角頭機械ねじ
• 一部のネジ頭部機械用のネジ
• 一部のねじ頭部が凹形の機械用ネジ
• フランジヘッド

ドライバーの種類：

• インナーヘックスアゴン
• 十字
• 十字と一字
• 十字と方形の頭部
• ひとつの字
• 方頭
• トルクス/星形
• 三角形
• 安全なドライバーの先端

金物の種類：

• ナット
• ガスケット
• ロックガスケット
• ねじ込み式インレット
• T型ナット
• 六角ナット
• ナイロン製のロックナット
• 磁石
• 圧着リング
• 圧接クレムピン
• 圧接スコップ
• 圧着ソケット

事前に生成されたサイズテキスト：

• M2x[3-75]
• M2.5x[3-75]
• M3x[3-75]
• M4x[3-75]
• M5x[3-75]
• M6x[3-75]

コレクション内の利用可能なプレハブコンテナー：

それ以外にここで自分のCullenectコンテナを生成してください。それ以外に、私は予め作られた容器も梱包しました。



プレハブコンテナの高さは3Uから10Uまでさまざまです。

• 1x1
• 1x2
• 1x3
• 2 for 1
• 2x2
• 2×3
• 3x1
• 3×2

ネガティブボリュームを利用したコンテナとほぼ互換性があります。



このセットには、垂直および水平の負のボリュームSTEPファイルが含まれており、スライスソフトウェアでこれを使用して、ラベルを配置するために必要なスペースを彫ることができます。

スライスソフトウェアの設定：

デフォルト設定でラベルがきつすぎるか緩すぎる場合は、スライスソフトウェアで以下の設定を使用することをお勧めします。

• 象の足の補償デフォルト値(0.15)から開始し、もしクリップがあまりにもきつく/緩くなっている場合は、それを増減します。
• 底辺：無効にする
• 外壁生成器：アラクネ
• 初期の塔：オプションですが、お勧めです
• 床の高さ：
  • 0.2 mmのノズル：0.1 mmの層厚
  • 0.4 mmのノズル：0.2 mmの層厚

完全なコレクションをダウンロードする方法：



自分のラベルを作成するために必要なすべての.stepファイルを含む.zipファイルをダウンロードする方法は明らかではないので、ここではいくつかの説明を示します。

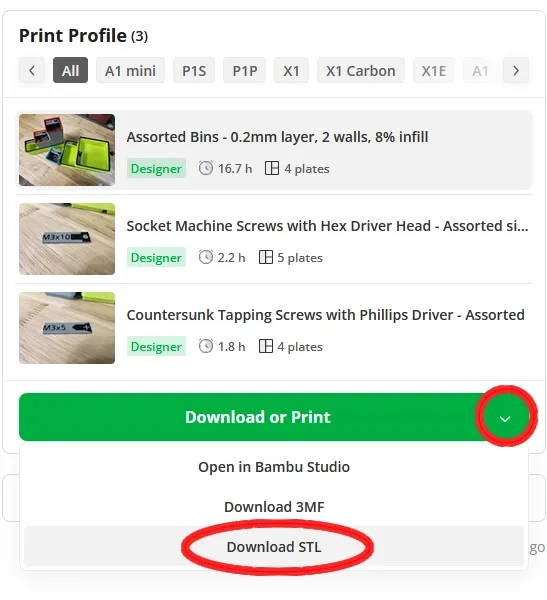

「ダウンロードまたは印刷」をクリックし、「STLをダウンロード」をクリックします。

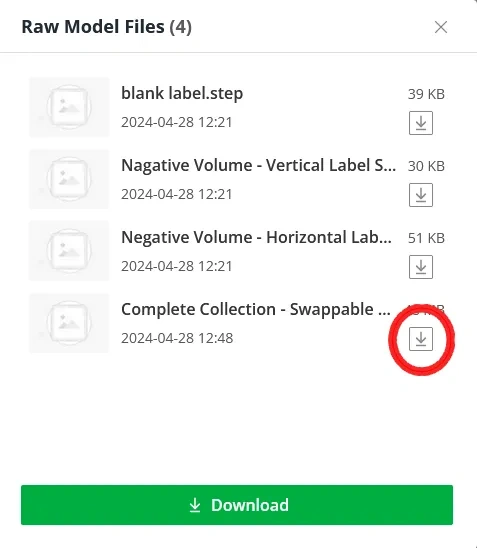

「完全なコレクション」の横にあるダウンロードアイコンをクリックしてください。



変更履歴：

• v2.0.2は2025年3月18日にリリースされました。
  • 新しい機能ユーザー@Sokonomiの要望に応じて、エンボス/エングレーブに加えて、平面のアイコン/テキストオプションも追加されました。
  • 新しい機能：3D印刷に適した調整可能なXおよびY公差。
  • 新的なファスナーヘッドモディファイアーユーザー@Cattywhompusの要望に応じて、フランジ固定具のヘッドが追加されました。
  • 新しいハードウェアのアイコンユーザー@core3ddesignsの要望に応じて、ナイロン製のロックワッシャーが追加されました。
  • 新しいハードウェアのアイコン：ユーザー@TMaxVの要請で、圧着コネクタが追加されました。
• v2.0.1は2025年1月25日にリリースされました。
  • 幾何学的な変更：生成されたラベルのサイズが修正されました。一部のラベルの旧幅は36.4 mmでしたが、新しい幅は36 mmになりました。
  • 新しいGridfinityコンテナーユーザー@BenLueの要望に応じて、7Uから10Uまでの高さが追加されました。
• v2.0.0は2024年12月22日にリリースされました。
  • 幾何学的な変更：ロック機構を完全に点検し、サイドマウント式にしました。カスタム幅のラベルを使用することができます。
  • Gridfinityコンテナの変更：標準的な接着創-磁石孔を削除し、スライド式摩擦係合磁石孔を追加しました。
  • 新しいハードウェアのアイコン：T型ナットを追加しました！
  • 新しいネジのサイズ：2.5 mm！
• v1.1.0は2024年5月2日にリリースされました。
  • 幾何学的な変更：タブカードのクリップを更新しました。下位互換ですが、クリック感がより満足感があります！
  • 新しいネジのアイコン：一部のネジ式マシンスクリューを追加しました！
  • 新しいハードウェアのアイコン：ナットを追加しました！
• v1.0.0は2024年4月28日にリリースされました。
  • 公開！

進行中の将来の変更と追加

コメント欄で、ネジ/ドライバー/金物のアイコンをお願いします！私はそれらをコレクションに追加し、あなたをリクエスターとしてリストに入れるように最善を尽くします。

• SMD/THTアイコン
• PCB/Arduino
• XT60/XT90コネクタおよびその他の電源コネクタ
• 翼形ナットと馬車用ボルト - Redditのnaked-rootsからのリクエスト。
• アイコンのサイズを調整できる -@zymexご要請です。
• 木製のクリップ
• 鋸歯形のガスケット
• Oリング
• ベアリング
• 熱収縮チューブ
• ドリル
• 針
•

コミュニティが作ったツール、コンテナ、またはラベル：

• GithubのCullenect- OpenSCAD上のCullenectタグのリポジトリ。
• ニコラス・デヴェニッシュのGFLABEL。- ここに示されているクリックタグや「Pred」スタイルのタグを生成するPythonスクリプトです。また、抵抗器やその他の電子部品などのアイコンも含まれていますが、これらはまだ実現していません。
• クリス・ヒーズルウッドのGridfinity ExtendedMakerWorldでもね) - 多くのGridfinityコンテナやツールのOpenSCADモデル。最近、クリックタグが統合されました。また、Makerworldモデルメーカーを使用して、ブラウザで直接これらのコンテナを生成することもできます。方法は次のとおりです。このモデルのページにアクセスしてください。。
• 私が改良したCyberbrick Gridfinityコンテナは、Cullenectのラベルに適合するように設計されています。。Bambulabが作成したコンテナに適合するように、私はラベルのサイズを標準外の30×5 mmに縮小する必要がありました。

ライセンス：

このプロジェクトは継承しています。ザック・フリードマンのMITライセンス。このウェブサイトではMITライセンスのオプションはないので、私は似たようなライセンスを選択しましたが、MITライセンスは有効なライセンスと見なされるべきです。
