Пожалуйста, напечатайте эту машину, разработанную моей женой, которая является школьным учителем. Она использует её в качестве системы поощрений в классе. В ней используются стандартные 45-миллиметровые шарики, которые вы можете найти на Amazon.

Это был мой первый опыт проектирования с нуля. Это было очень сложно, потому что было много крупных деталей. Для их адаптации потребовалось довольно много материала.



Тебе понадобится акриловая пластина размером 220 мм на 130 мм и4-дюймовая пружина.。



Редактирование/V2:

• Некоторые детали были изменены для облегчения сборки.
• Добавлены инструкции по сборке.

Сборка ручек.

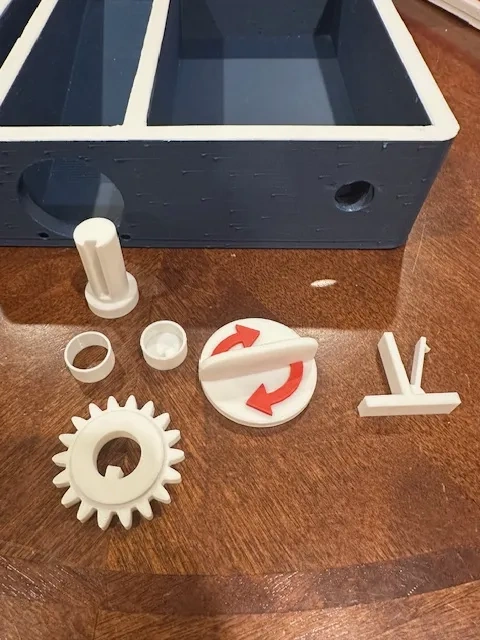

Все детали, необходимые для сборки ручки.

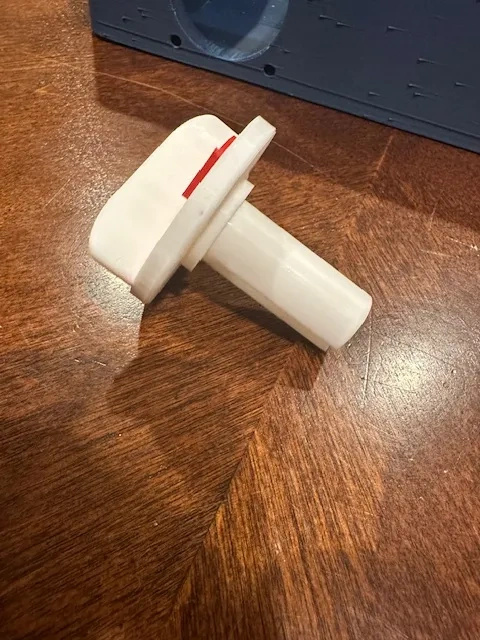

Прикрепите ось ручки к ручке.







Вставьте ручку в небольшое отверстие так, чтобы выемка была направлена вверх.





Взять вышеуказанное зубчатое колесо

Выровняйте выемки на оси и метки на зубчатом колесе, а затем полностью вставьте его.

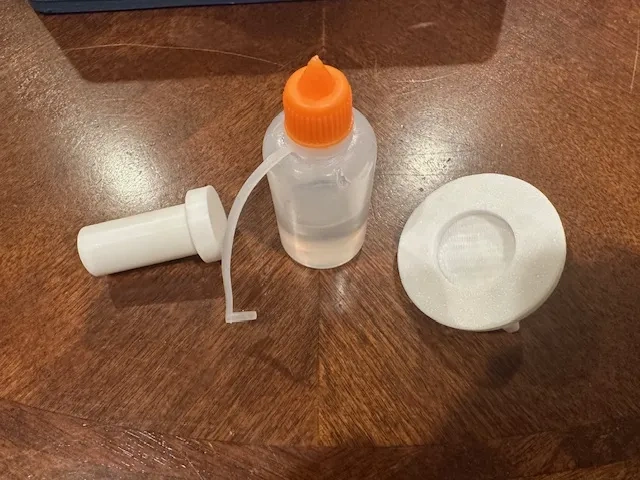

Прикрепите крышку конца оси.





Прикрепите ограничитель направления.









Сборка нижнего редуктора.

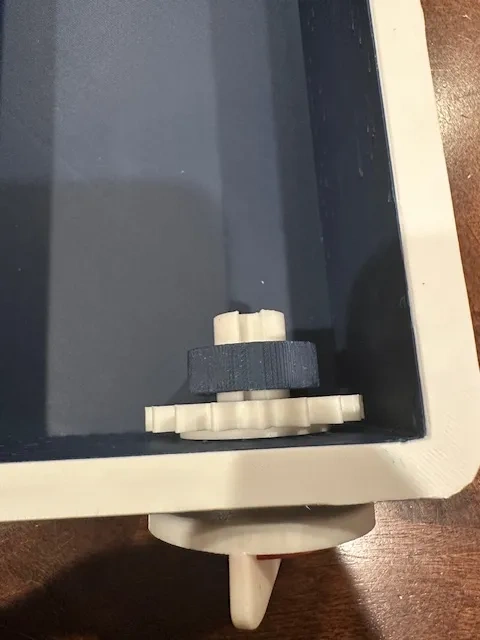

Вставьте верхнюю шестерню, как показано на рисунке.





Переверните верхнюю часть.





Наденьте шестерню на ось. Она очень тугая, поэтому убедитесь, что она достаточно свободна и может свободно вращаться.





Прикрепите шестерню к оси.

Сборка верхней коробки передач.

Прикрепите ось к верхней части главного вала.





Вставьте главный вал в большое зубчатое колесо.





Поместите большой шестерёнчатый механизм на нижнюю панель коробки передач.





Переверните нижнюю часть редуктора. Прикрепите держатель главного вала на место.





Поместите нижнюю коробку передач на место.

Внимание: это очень плотное соединение, которое может потребовать некоторой доработки. Я не приклеил эту часть, потому что она очень тугая.

Прикрепите верхнюю часть редуктора на место.





Прикрепите пружинный столб на место.





Установка.4-дюймовая пружина.。





Прикрепите акриловую пластину на место.
