Hinweis: Dies ist ein Projekt, das derzeit weiterentwickelt wird. Diese Version ist nicht mehr die neueste. Die neueste Version finden Sie auf der persönlichen Seite des Autors im Ordner "Slide Lock Pen".

Slide Lock Pen: Ein 3D-gedruckter Stift, der für „zuverlässiges Schreiben“ neu konzipiert wurde.

Dies ist nicht nur ein Stiftmodell, sondern auch eine Designreise voller Zweifel, Durchbrüche und Überraschungen. Es entstand aus meiner Unzufriedenheit mit einigen der einfachsten Schreibwerkzeuge des Alltags:Der Stiftdeckel geht immer verloren, der Druckstift ist oft zu lang, und die Zuverlässigkeit der Stiftkernverriegelung wird häufig übersehen.

Daraufhin habe ich versucht, diese Probleme gemeinsam zu lösen, und ich habe dieses Werk mit dem Titel „Schiebeverschluss-Stift」.

Inspirationsquelle: Auf der Suche nach Antworten in "Swipe" und "Lock"

Hast du auch schon jemals auf dem Schreibtisch, in deiner Tasche oder auf dem Boden nach dem „verschwundenen“ Stiftdeckel gesucht? Ich habe genug davon. Meine Obsession ist: Der Stiftdeckel muss ein untrennbarer Bestandteil des Stiftkörpers sein.

Daher habe ich das traditionelle Auf- und Abziehen aufgegeben und mich von der Schiebe-Struktur inspirieren lassen, um einen schiebbaren Stiftdeckel zu schaffen, der präzise mit der Führung des Stiftkörpers zusammenwirkt. Ein leichter Druck mit dem Daumen lässt den Stiftdeckel reibungslos herausrutschen; ein weiterer Druck mit den anderen Fingern lässt ihn sanft zurückgleiten und einrasten. Die gesam

Der Name „Slip-Lock“ kommt von diesem Prinzip – eine gleitende Verbindung, die gleichzeitig auch eine sichere Befestigung bietet.

Ein natürlicher Vorteil: extreme Kompaktheit.

Während der Realisierung der Schiebe-Struktur zeigte sich ein deutlicher Vorteil: eine äußerst kompakte Gesamtlänge. Im verstauten Zustand ist sie fast 3 Zentimeter kürzer als ein herkömmlicher Kugelschreiber; selbst im ausgefahrenen Zustand bleibt sie kompakter. Dies ist kein bewusster Widerspruch, sondern ein natürliches Ergebnis der integrierten Designlogik, die das Tragen erleichtert und einen fok

Die zentrale Herausforderung: Wenn „zuverlässig“ auf „druckbar“ trifft.

Die eigentlichen technischen Herausforderungen kommen von innen. Ich denke, eine zuverlässige Befestigungsmethode für den Penholder ist der Grundstein für ein gutes Erlebnis, und mechanische Gewinde sind strukturell am verlässlichsten. Aber wie kann man bei einem begrenzten Durchmesser des Penholders starke, langlebige Gewinde für den 3D-Druck herstellen?

Mein ursprünglicher Plan – die Gewinde direkt auf dem Stift zu modellieren – führte zu gefährlich dünnen Wänden. Das zwang mich zu einer entscheidenden Umkehrung: die Trennung von „Strukturunterstützung“ und „Funktionsumsetzung“.

Damit wurde ein unabhängiger, einbettbarer, teilbarer Gewindeeinsatz geboren. Diese kleine Innovation befreite die Wandstärke des Stiftkörpers vollständig, sodass die Gewinde in der optimalen Druckrichtung perfekt hergestellt werden konnten, was zu einem erheblichen Anstieg der Zuverlässigkeit führte. Dies war die wichtigste technische Entscheidung meines Designs und auch die zweite Bedeutung hinter dem Wort "Lock" - das

Ein unerwartetes Geschenk: Lass die Schichtung zu einer „Eigenschaft“ werden.

Bei wiederholten Tests der Schieberegler stieß ich auf ein interessantes Phänomen: Aufgrund der Schichtung beim 3D-Druck fühlte sich die Oberfläche anfangs etwas rau an. Nach kurzem Gebrauch wurden die Kontaktflächen jedoch auf natürliche Weise glatt und blieben langfristig stabil.

Ich erkannte plötzlich, dass es nicht nötig ist, sich gegen die Schichten zu „wehren“, sondern dass man sie stattdessen annehmen kann. Diese Eigenschaft des „Selbstschleifens und Selbstanpassens“ sorgt dafür, dass jeder Stift im Laufe der Nutzung allmählich zu dem Stift wird, der am besten zum Griffgefühl des Besitzers passt. Das ist vielleicht der Charme daran, etwas selbst herzustellen und gemeinsam mit ihm

Designphilosophie: Hinter der Vereinfachung steckt durchdachtes Denken.

Letztendlich besteht die Designphilosophie des Schiebeverschluss-Stiftes darin, zu versuchen, eine integrierte und elegante Antwort auf mehrere Probleme zu geben:

· Um das "Verlieren" zu lösen, verbindet es sich auf rutschfeste Weise.
· Um die "Länge" zu lösen, ist es kompakt und einheitlich.
· Um das "Lockern" zu lösen, ist es teilweise fest verschraubt.
· Um das "Haptik-Problem" zu lösen, passt es sich selbstständig an.

Es geht nicht darum, die Anzahl der Teile zu minimieren, sondern um Klarheit und Genialität in der Funktionsweise. Das ist vielleicht nicht die ultimative Lösung, aber es ist eine aufrichtige Erforschung - ein Versuch, eine eigene Balance zwischen Zuverlässigkeit, Portabilität und Freude zu finden.

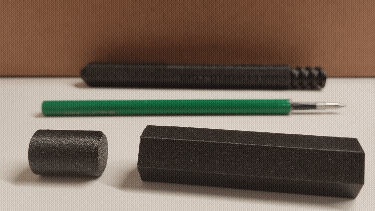

GIF der Modellmontage

Jetzt teile ich dieses Werk, das unzählige Iterationen und Überraschungen beinhaltet, mit euch. Es zeigt den gesamten Weg eines Schöpfers von der Entdeckung eines Problems bis hin zum Genuss des Lösungsprozesses. Wenn auch ihr es liebt, etwas aus dem Nichts zu erschaffen, oder wenn ihr dieselbe Neugier für Design, Struktur und Herstellung habt, hoffe ich, dass es euch etwas Inspiration geben kann.

Du bist herzlich eingeladen, es auszudrucken, zu testen und zu erleben. Ich freue mich noch mehr darauf, in den Kommentaren mit dir über alle Einfälle rund um Design und das Leben zu diskutieren.
