Les caractéristiques de cette voiture open-source :

• Utiliser au maximum les pièces imprimées en 3D.
• Le matériel est facile à acheter.
• < L'assemblage est simple.
• Il est facile à entretenir et la batterie est facile à remplacer.
• Suspension à double bras de fourche.
• Un différentiel ouvert.
• Un moteur à faible niveau de bruit
• Il est possible d'imprimer avec une imprimante de taille 200 mm.

Le modèle est pourÉchelle 1/12 ;

• Longueur : 396 mm.
• < Largeur : 164 mm
• Hauteur : 71 mm.

Réglages d'impression :

Fichier Cura.

BOM : La liste complète des pièces.

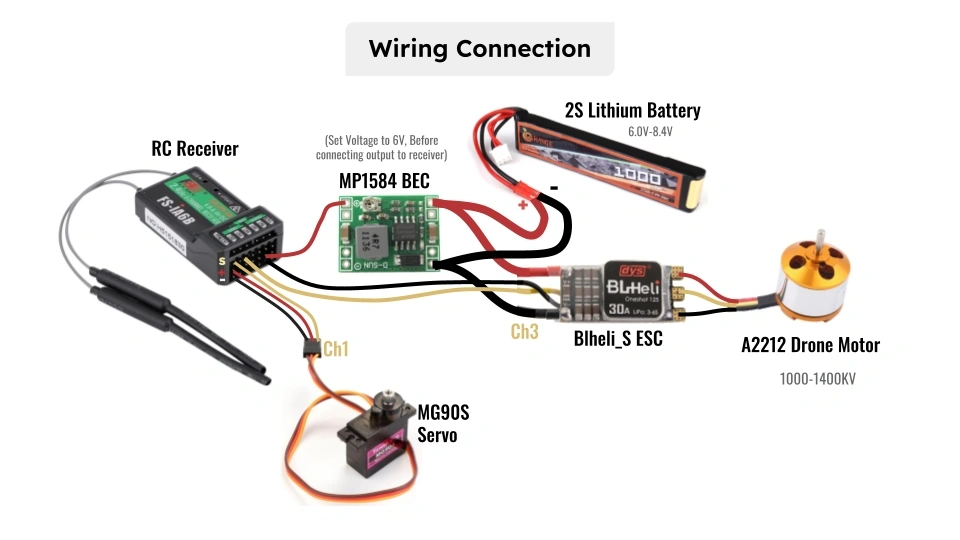

Le plan de ligne :

Si vous avez besoin d'aide pendant le processus de construction, veuillez vous joindre à nous.Le serveur Revolt.:

https://app.revolt.chat/invite/JacMpJHW

Le processus d'assemblage est divisé en trois parties principales :

1) Le châssis arrière.

• L'essieu arrière.

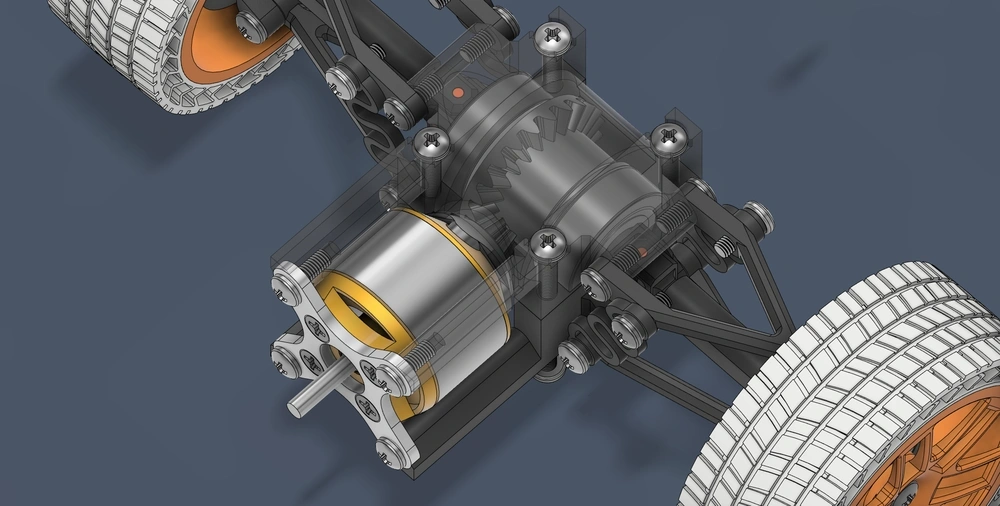

• Le différentiel.
• Suspension arrière.

2) Le châssis avant.

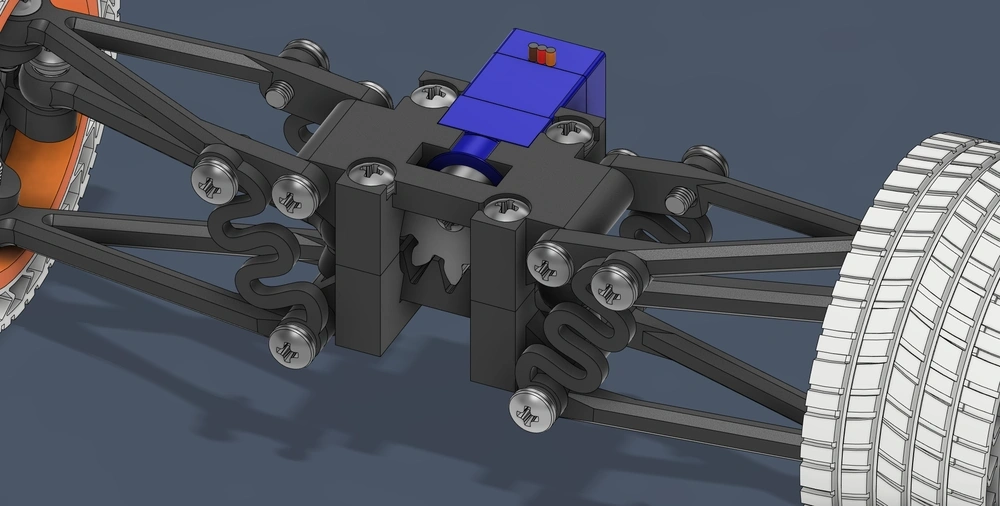

• Mécanisme de direction.
• Suspension avant

3) Assemblage de la carrosserie.

• Châssis
• Le corps de la voiture.

Instructables :https://www.instructables.com/3D-Printed-RC-Car-Open-Source/

Collection de remixes :Dragon R1 et mixage.

Explications de la mise à jour :

Le design a maintenant été mis à jour et est légèrement différent de celui montré dans la vidéo.

Veuillez vous référer aux images suivantes pour l'assemblage.

Attention :

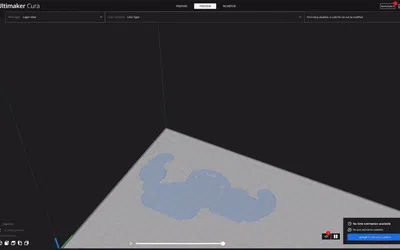

• Cura. La version ci-dessus est le logiciel de découpe recommandé pour ce modèle. Les couches de radeau et de support fonctionnent généralement mieux dans Cura.
• Les fichiers 3MF sont générés à l'aide du logiciel de découpe Cura. Les fichiers STL sont également disponibles pour d'autres logiciels de découpe.
• Lorsque vous utilisez l'option de support « ne toucher que la plaque d'impression », le corps du véhicule nécessite un support en forme d'arbre. Veuillez vérifier l'aperçu de l'impression avant l'impression. Il est préférable d'imprimer ces deux parties séparément.

Vue 3D :

Vue 3D de Fusion 360
