Этот дизайн является параметрическим, поэтому вам необходимо подобрать размер в соответствии с вашим индивидуальным роликовым лотком. Это можно сделать, отредактировав параметры в Fusion 360. Периметры помечены, поэтому они должны быть понятны без дополнительных объяснений.

Шаг первый.

Откройте Fusion и перейдите к параметрам.

Шаг второй.

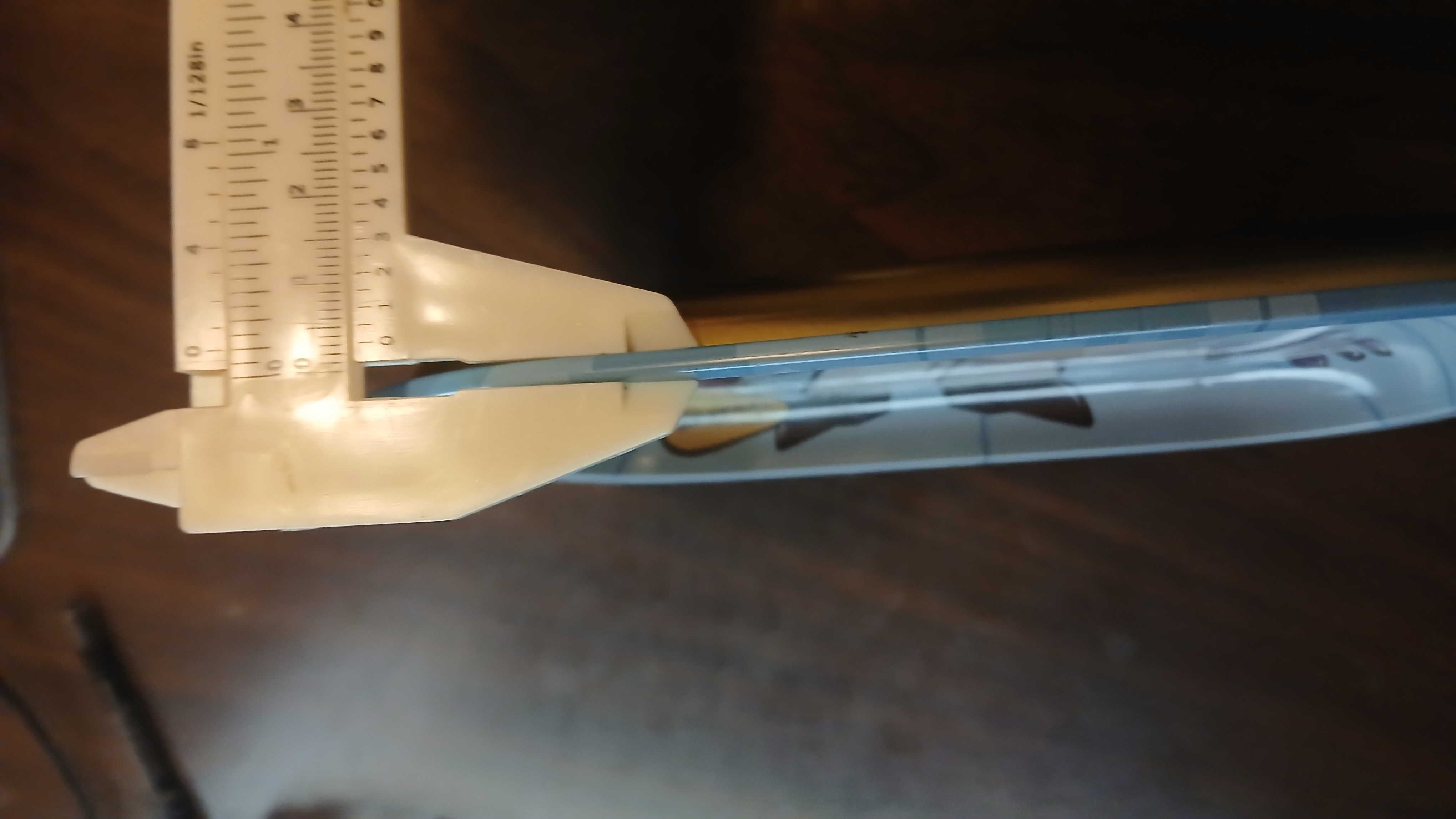

Измерьте толщину края роликового лотка.

Шаг третий.

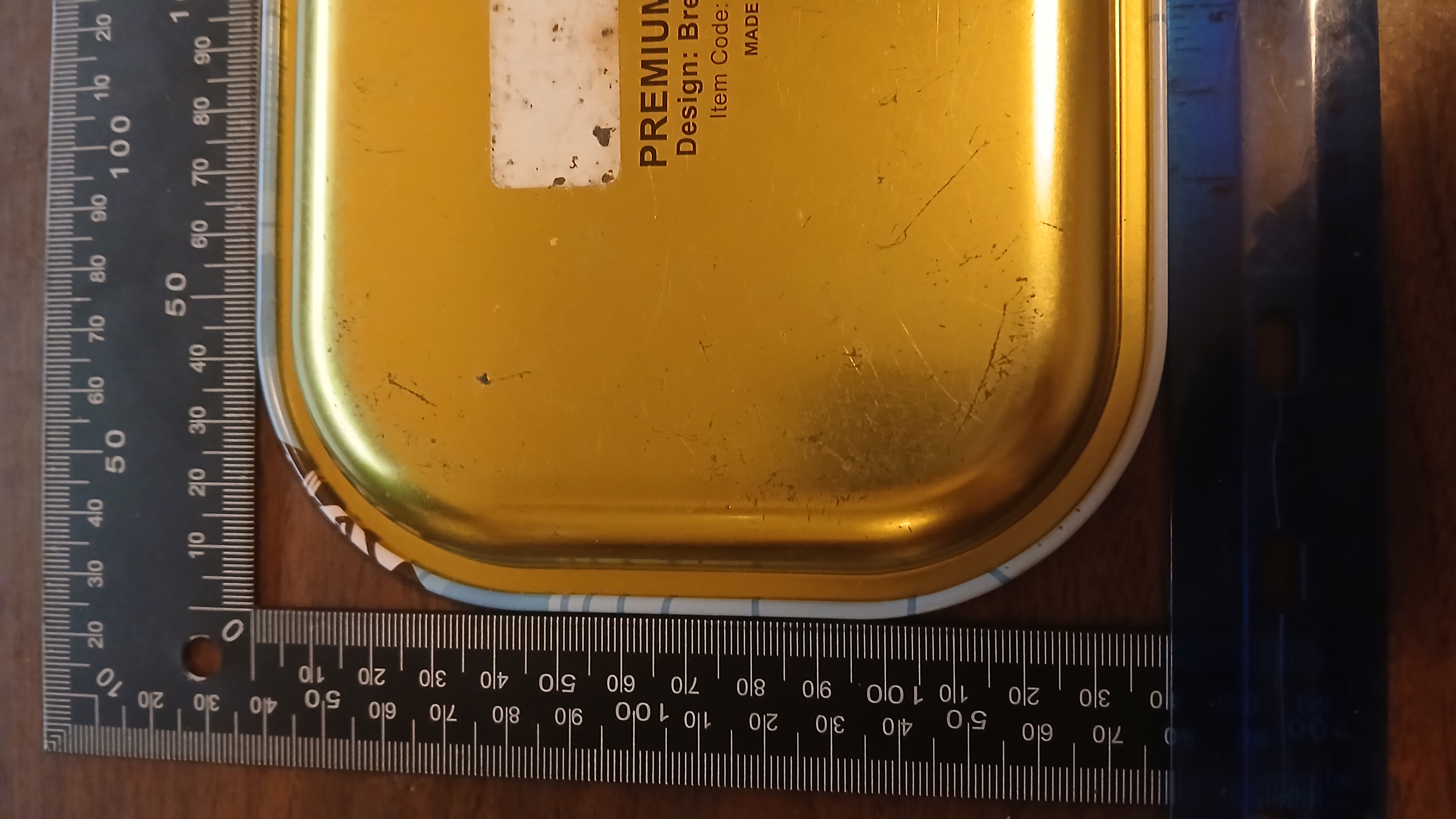

Измерьте радиус вашего лотка. Вы можете сделать это с помощью измерителя радиуса, у меня его не было, но у меня был квадратный линейка.

Шаг четыре.

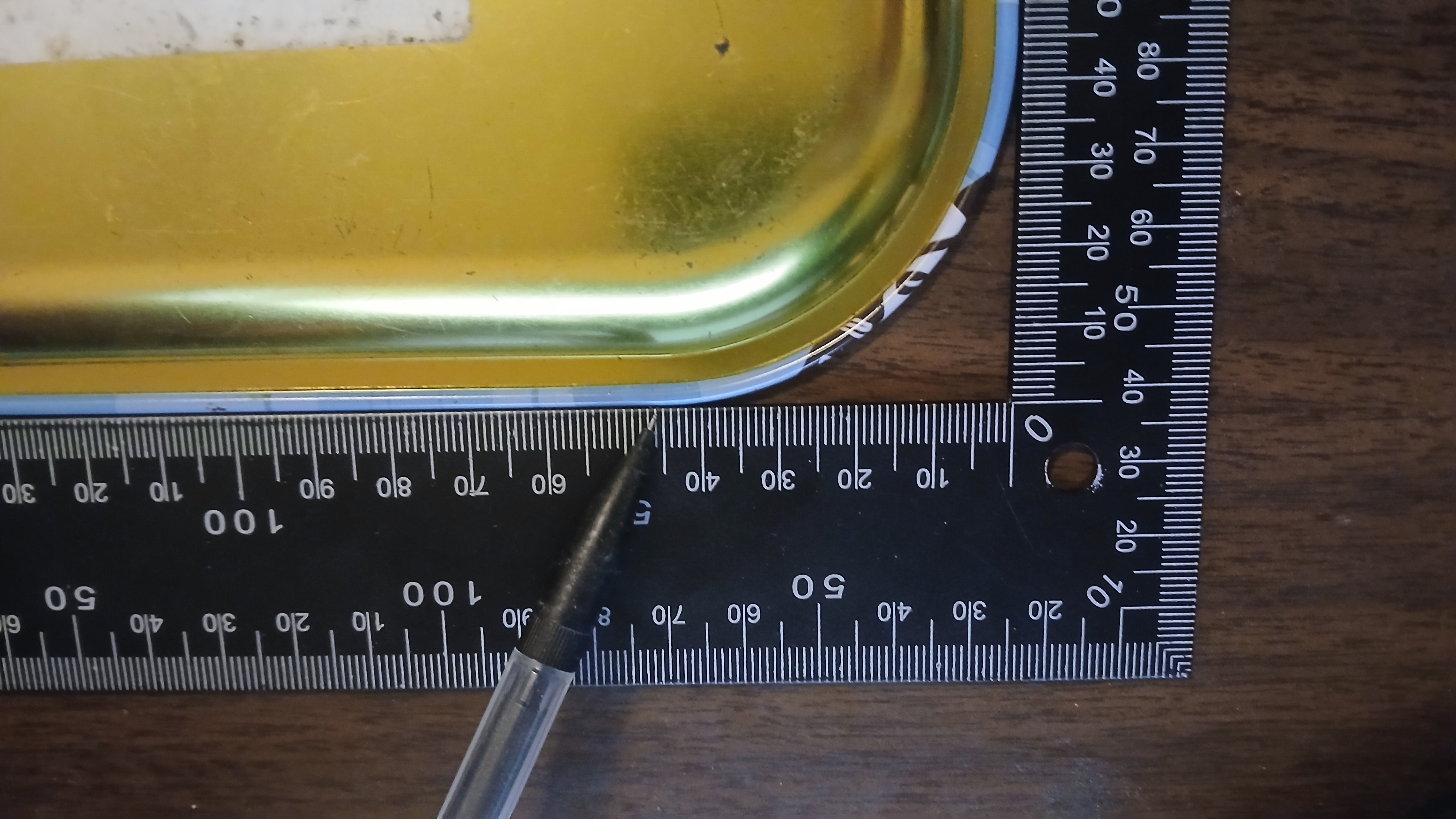

Теперь измерьте длину лотка. Это будет открытый конец с зажимом.

Шаг пять.

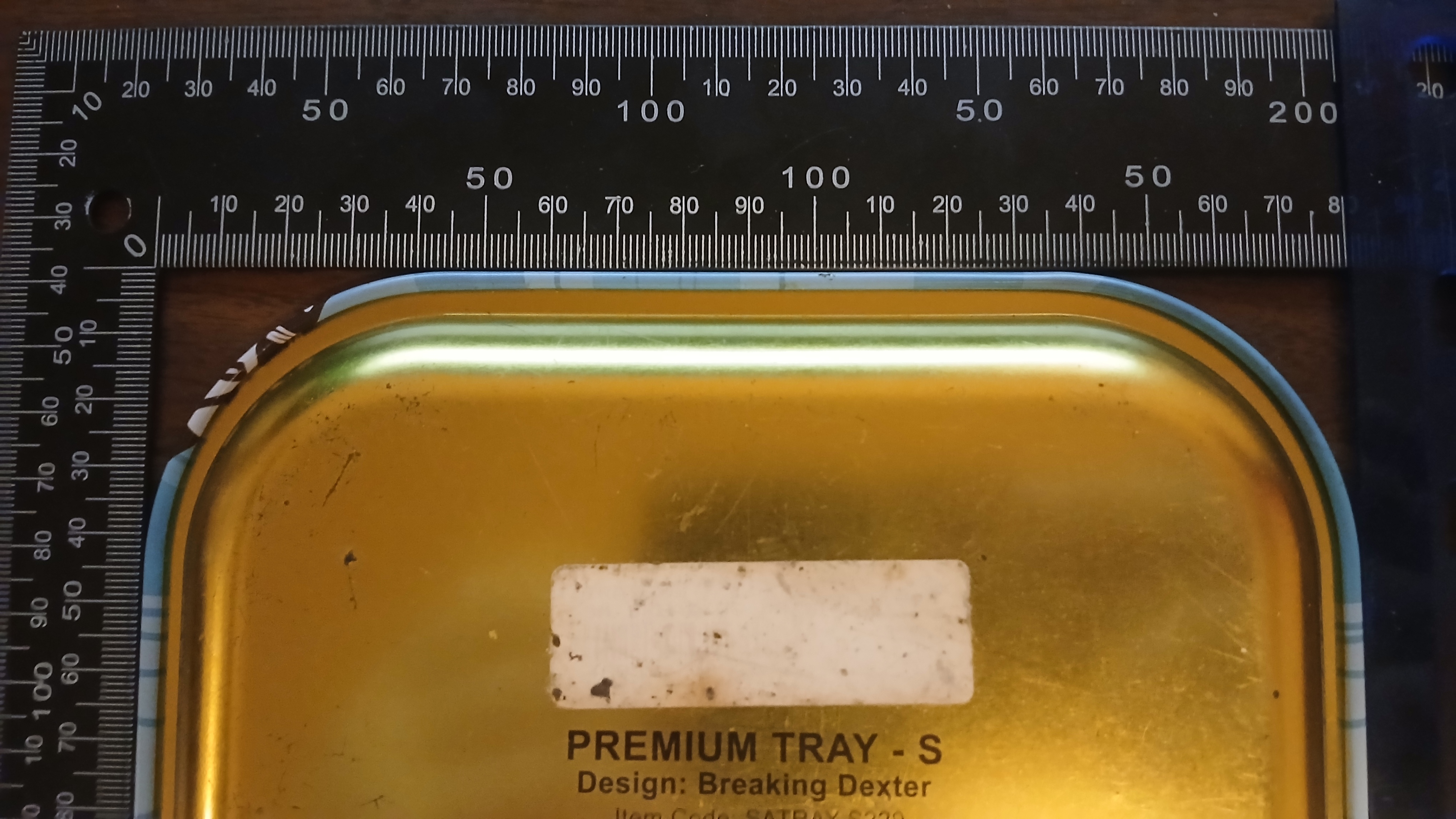

Теперь сделайте то же самое для ширины.

Шестой шаг.

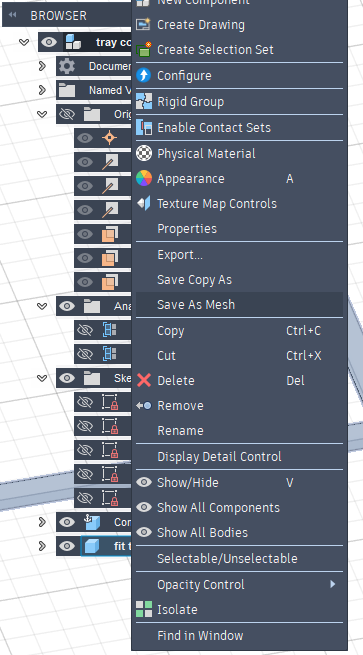

Экспортируйте часть для проверки пригодности, сохранив её в виде сетки, распечатайте её и проверьте пригодность. Она должна скользить плавно без каких-либо затруднений. Как только вы будете удовлетворены результатом, распечатайте лоток.

Конец.
