Die Tousek-Fernbedienung BT40 hat kein gutes haptisches Feedback. Die Tastenplatten sind ziemlich weich und neigen dazu, zu brechen, besonders bei Benutzern mit längeren Fingernägeln.

Ich hatte ein abgenutztes Gehäuse, das nicht mehr zuverlässig war. Aber die Elektronik funktioniert immer noch gut. Also habe ich ein Ersatzgehäuse entworfen.

Das Gehäuse wurde so konzipiert, dass es vollständig geschlossen und so klein wie möglich ist.

Drucken

Für eine zuverlässige Funktion müssen Basis und Abdeckung unterschiedlich gedruckt werden:

Basis

Die Basisplatte hat empfindliche Rastungen zum Befestigen der PCBA. Die Schichtdicke sollte für die beste Schichthaftung optimiert werden (0,15 oder 0,20 mm für eine 0,4 mm Düse).

• Filament: PETG

• Düsengröße: max. 0,4 mm

• Schichtdicke: 0,15 mm

• Füllung: 100%

• Unterstützung: nicht erforderlich.

Cover

Die Abdeckplatte muss flexibel sein, um das Drücken des unteren Knopfes zu ermöglichen. Um eine flexible, aber auch robuste Membran zum Drücken der Knöpfe zu erhalten, sollten die Schichten ziemlich dünn (0,1 mm) sein, und Bügeln sollte verwendet werden.

• Filament: PETG

• Düsengröße: max. 0,4 mm

• Schichtdicke: 0,1 mm

• Füllung: 100%

• Bügeln: an

• Unterstützung: nicht erforderlich.

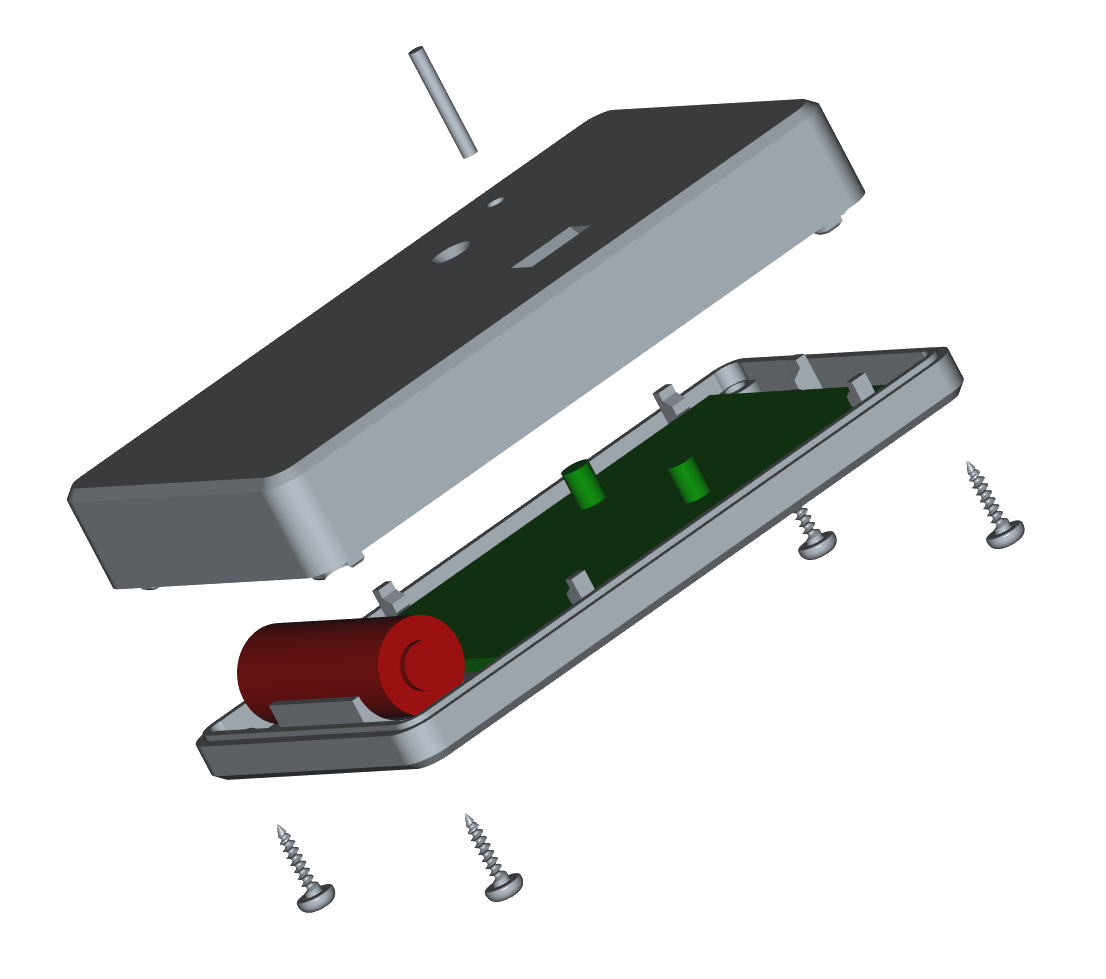

Versammlung

Zusätzlich zum Filament für die Basis und die Abdeckung benötigen Sie

• 4x Gewindeschraube 2,2 x 6,5 mm

• 11mm transparentes Filament 1,6mm

Legen Sie den transparenten Filament in das Loch und befestigen Sie es bei Bedarf mit etwas Klebstoff.
Drücken Sie die PCBA in die Befestigungen in der Basis (achten Sie darauf, die Schnappverschlüsse nicht zu beschädigen).
Füge die Batterie hinzu.
Schließe das Gehäuse und ziehe die 4 Schrauben auf der Rückseite fest.

Viel Spaß!
