Zusammenfassung

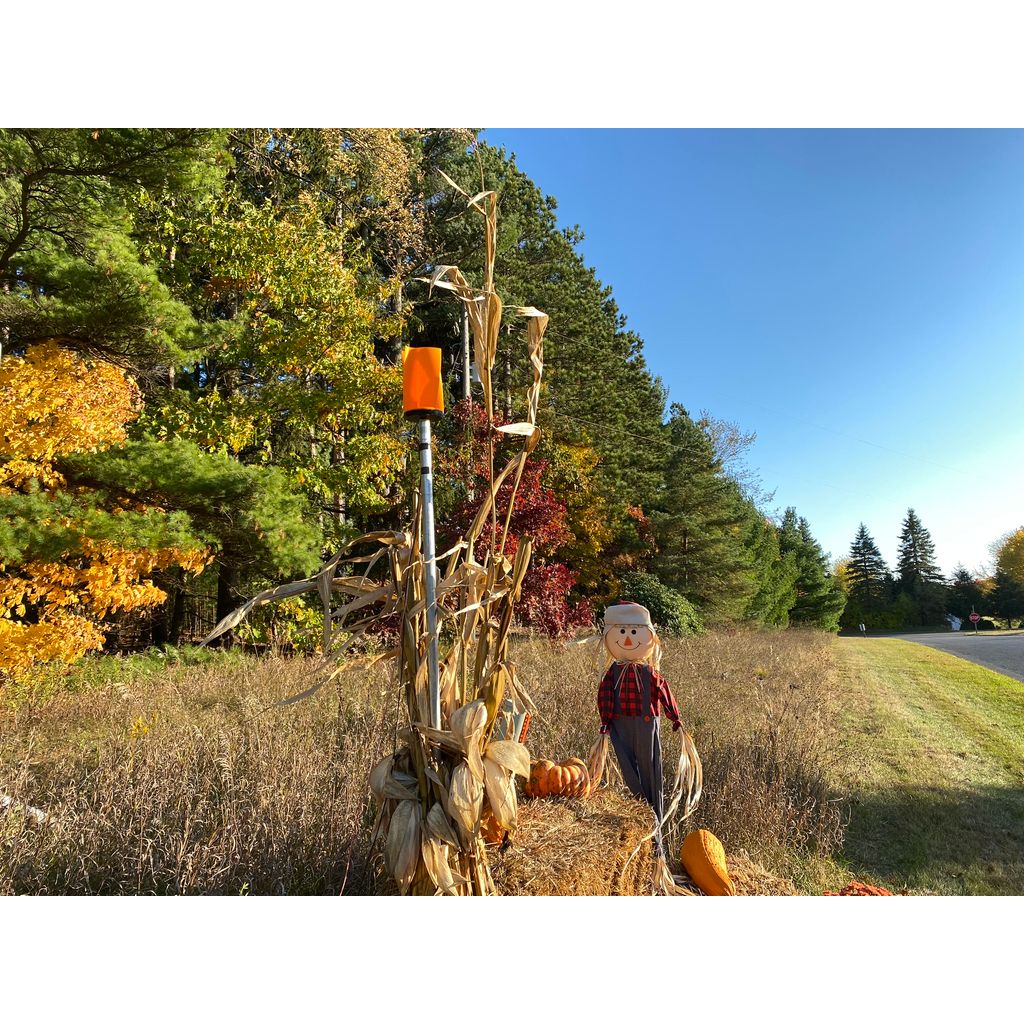

Dateien für eine kleine VAWT.
Weitere Teile, um das Projekt abzuschließen, sind:
(Menge 1) 6mm Durchmesser x 100m Stahlschaft,
(Menge 1) 6mm Kugellager,
(Menge 1) 6mm Innendurchmesser x 10mm Außendurchmesser x 10mm Bronzebuchse,
(Menge 20) 12 mm Durchmesser x 3 mm dick Neodym-Magnete,
Magnetdraht, passend. (Ich habe 163 Windungen von 32AWG-Draht für eine Version mit niedrigerer Spannung und 699 Windungen von 38AWG für eine Version mit höherer Spannung verwendet)

Das Spreadsheet ist eine LibreOffice-Datei.
Die .lua-Dateien sind für FEMM.

Ich fand heraus, dass ich die ID der Bronze-Buchse nur ein wenig mit einer kleinen (1/4" Durchmesser) Rundfeile öffnen musste. Es dauerte nicht lange, aber die Toleranzen waren so eng, dass die Welle sich festsetzen würde, wenn ich es nicht täte.

https://youtu.be/bCrhNikapDk

https://youtu.be/JJ_xG60a81E
