오디오 증폭기 벤치 테스트 상자.
BorealLoom
Mit KI Ähnliches finden
Druckprofil(0)
Modelldatei(0)
0
0
0
Veröffentlicht:2025-12-21 14:29:23
0
0
000Beschreibung
Tags
Modellquelle
Rezensionen(0)
Dieser Inhalt wurde automatisch übersetzt. Original anzeigen
제가 설계하고 만든 오디오 ام프라이저 벤치 테스트 박스를 위한 벽에 장착 가능한 케이스입니다.
목적
그것은 한 대의 압출기 기계(Sovol SV06)에서 텍스트와 다중 필라멘트 테스트를 위한 다양한 인쇄 방법을 실험할 수 있는 기회였습니다. 저는 텍스트를 완벽하게 인쇄할 수가 없었고, 항상 작은 결함이 생겨났습니다. 저는 제 기계/압출기/노즐이 제공할 수 있는 세부 해상도의 한계를 넘어서고 있다고 생각합니다. 그럼
저가 실험한 서로 다른 첫 번째 레이어 높이의 케이스와 이중 텍스트 인레이를 위한 STL 파일을 포함시켰는데, 이는 _0.xxFL 접미사로 표시되어 있습니다.
제 기계에서 0.3의 첫 번째 레이어 높이와 Z 리프트(Prusa/Super Slicer 용어) 값으로 eSUN PLA+ 블랙/화이트를 사용하여 이 방법으로 좋은 결과를 얻었습니다:
스스로 만들어보세요:
프로젝트 자체에 관심이 있다면 히트싱크를 제외한 모든 부품은 쉽게 구할 수 있습니다. 히트싱크는 고장난 네트워크 스위치에서 회수한 것입니다(Bill of Materials에서 아래에 링크되어 있습니다). 많은 대체 품목을 찾을 수 있을 것 같습니다. 저는 당신의 요구사항에 맞게 수정할 수 있도록 STEP 파일을 포함시켰습니다.
저는 다음과 같은 기능을 포함시킬 수 있었습니다:
- 듀얼 채널 입력/출력
- 채널별로 테스트 로드, 오프, 스피커 출력 간 독립적인 전환이 가능하다.
- 전환 가능한 4와 8 Ohm 테스트 로드.
- 4 Ohm 100W의 전력 처리 능력.
- 8 Ohm 200W의 전력 처리 능력.
- 오실로스코프와 PC 사운드카드에 연결하기 위한 신호 출력(왜곡 분석)
- 다음 옵션을 가진 Scope/PC 출력을 위한 전환 가능한 감쇠:
- 전혀 없습니다.
- 10:1
- 20:1
- 40:1
부품 BOM:
- 히트싱크
- 실패한 Juniper EX2200 네트워크 스위치에서 재사용된 것입니다.
- https://www.juniper.net/documentation/product/us/en/ex2200-c/
- https://www.apd.com.tw/en/portfolio-item/nw-180a01/
- 테스트 로드:
- 4 x 4 오姆 100W 파워 레지스터
- https://www.aliexpress.com/item/1005007810348834.html
- 로드 스위처:
- 2개의 DPDT 6A 240VAC 헤비 듀티 센터 오프 표준 토글 스위치
- https://www.jaycar.com.au/dpdt-6a-240vac-heavy-duty-centre-off-standard-toggle-switch/p/ST0576
- 비슷하지만 확인되지 않았습니다:https://www.aliexpress.com/item/32694804123.html
- 테스트 로드 임피던스 스위치.
- 입력/출력 바나나 잭.
- BNC 잭을 확인해보세요.
- PC의 3.5mm 오디오 잭
- 로터리 스위치
- 패시브형
- 전압 분배기용 저항기: 1/2W 메탈 필름 1%

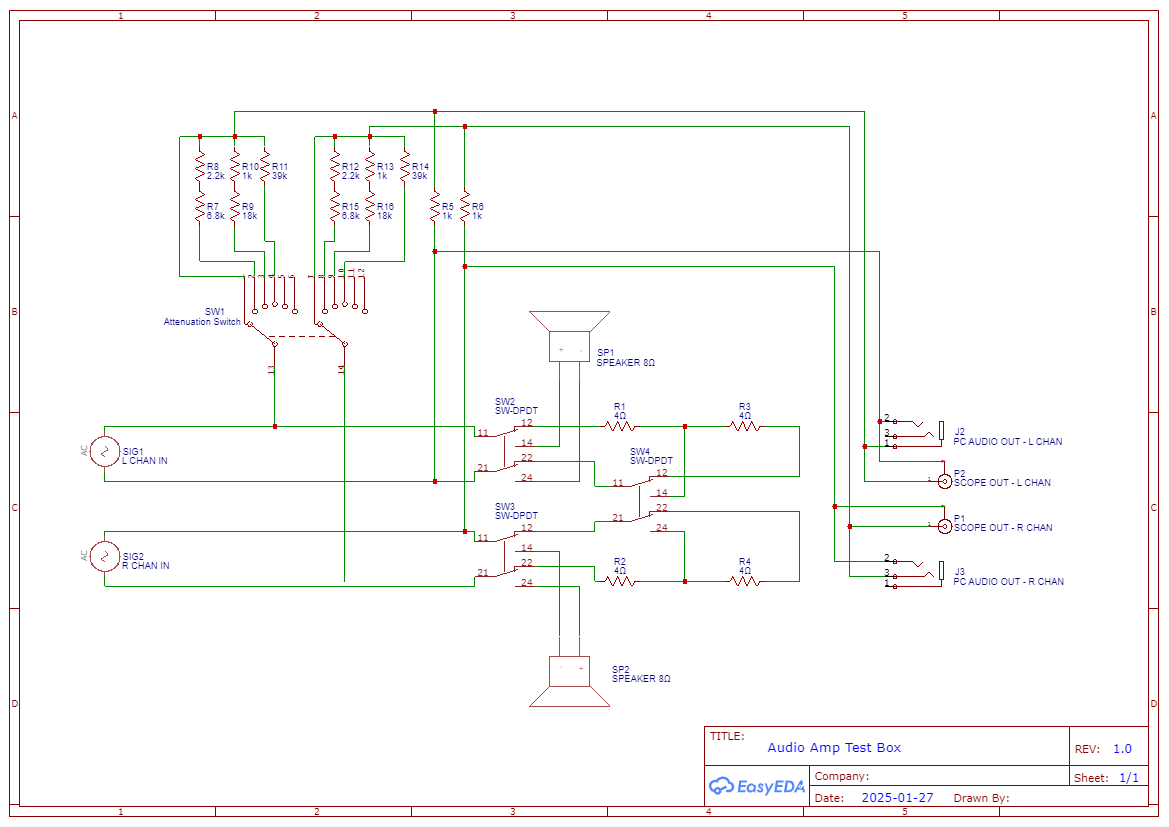

회로도:
