Geräte-Räder - Benutzerdefinierte Ersatzrollen

Ein anpassbares OpenSCAD-Modell zur Erstellung von Ersatzrädern/-rollen für Kühlschränke und andere Geräte.

Übersicht

Dieses Modell ermöglicht es Ihnen, benutzerdefinierte Räder mit separaten Vorder- und Hinterrollerkonfigurationen zu erstellen. Das Design umfasst erweiterte Funktionen wie abgerundete Kanten mit integrierten Fasen für druckunterstütztes Drucken und geschlitzte Schichten für erhöhte Festigkeit.

Hauptmerkmale

Duale Radkonfiguration

• Vorderräder: Anpassbare Außen-/Innendurchmesser, Länge und Erweiterungen.
• Hinterräder: Unabhängige Größenbestimmung und Konfiguration von Vorderrädern.

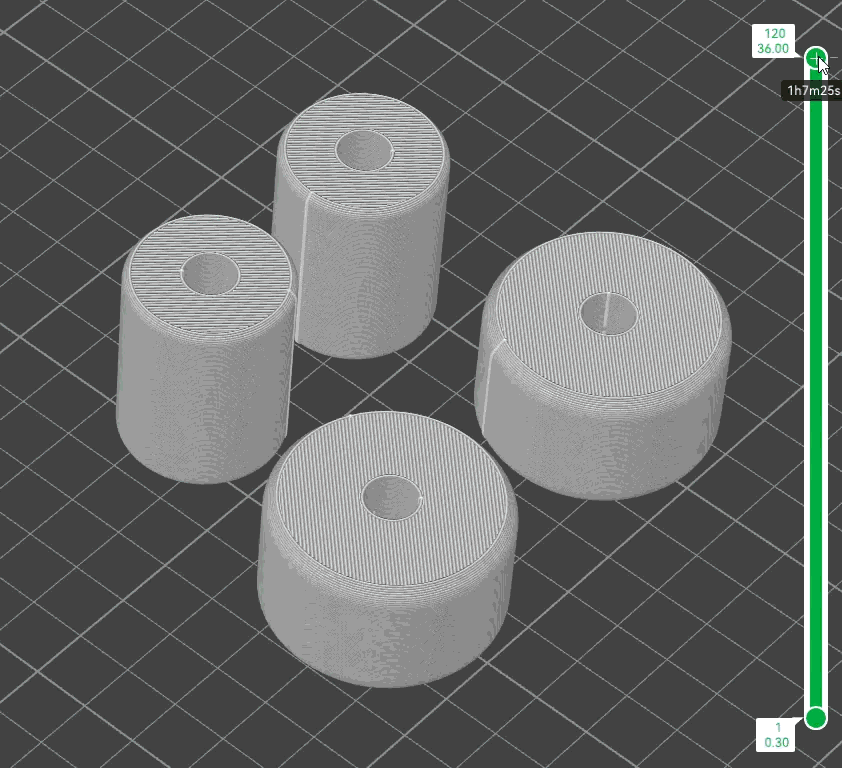

• Flexibles Layout: Erzeugt 2 Vorderräder und 2 Hinterräder in optimaler Druckanordnung.

Erweiterte Druckfunktionen

• Gerundete Kanten: Optionales Filetieren mit integriertem Fasenschliff-Design
• Drucken ohne Unterstützung: Fasen eliminieren die Notwendigkeit von Stützmaterial an abgerundeten Kanten.
• Schlitzförmige Schichten: Interne geschlitzte Geometrie zwingt Slicer, feste Füllschichten über und unter den Schlitzen zu erzeugen.

Anpassungsoptionen

• Außen- und Innendurchmesser (unabhängig für Vorder-/Rückseite)
• Radlänge/Dicke
• Innerer Bohrungsdurchmesser für die Montage der Achse.
• Erweiterungszylinder für spezifische Montageanforderungen.
• Einstellbarer Fillet-Radius mit Unterstützungsminderung.

Slotted Layers-Funktion

Die Funktion der geschlitzten Schichten erzeugt interne Hohlräume, die den Slicer dazu zwingen, solide horizontale Schichten über und unter jedem Schlitz zu erzeugen. Dies führt zu:

• Verbesserte Stärke: Feste Schichten bieten strukturelle Verstärkung.
• Materialeffizienz: Reduziert den Materialverbrauch bei gleichzeitiger Aufrechterhaltung der Festigkeit.
• Verbesserte Schichthaftung: Erzwingt feste Schichten in regelmäßigen Abständen.

Konfigurieren Sie geschachtelte Ebenen mit:

• front_slotted_layers / back_slotted_layers: Anzahl der geschachtelten Ebenen (0 um sie zu deaktivieren)
• Front_geschlitzte_Wandstärke / Rückseitige_geschlitzte_Wandstärke: Mindestwandstärke (empfohlen 1,5 mm)

Anwendungshinweise

Grundlegende Konfiguration

1. Messen Sie Ihre bestehenden Kühlschrankräder oder Achsanforderungen.
2. Stellen Sie den vorderen inneren Durchmesser und den hinteren inneren Durchmesser so ein, dass sie mit Ihrer Achse übereinstimmen.
3. Passen Sie den vorderen Außendurchmesser und den hinteren Außendurchmesser für die gewünschte Radgröße an.
4. Legen Sie eine angemessene Vorder- und Rückenlänge für die Raddicke fest.

Erweiterte Funktionen

• Gerundete Kanten: Setze front_fillet_radius > 0 und aktiviere front_fillet_support_reduction.
• Erweiterungen: Verwenden Sie front_extention_diameter und front_extrusion_length für Montageanforderungen.
• Kraftverstärkung: Fügen Sie 2-3 geschlitzte Schichten mit einer Wandstärke von 1,5 mm hinzu.

Debug-Modus

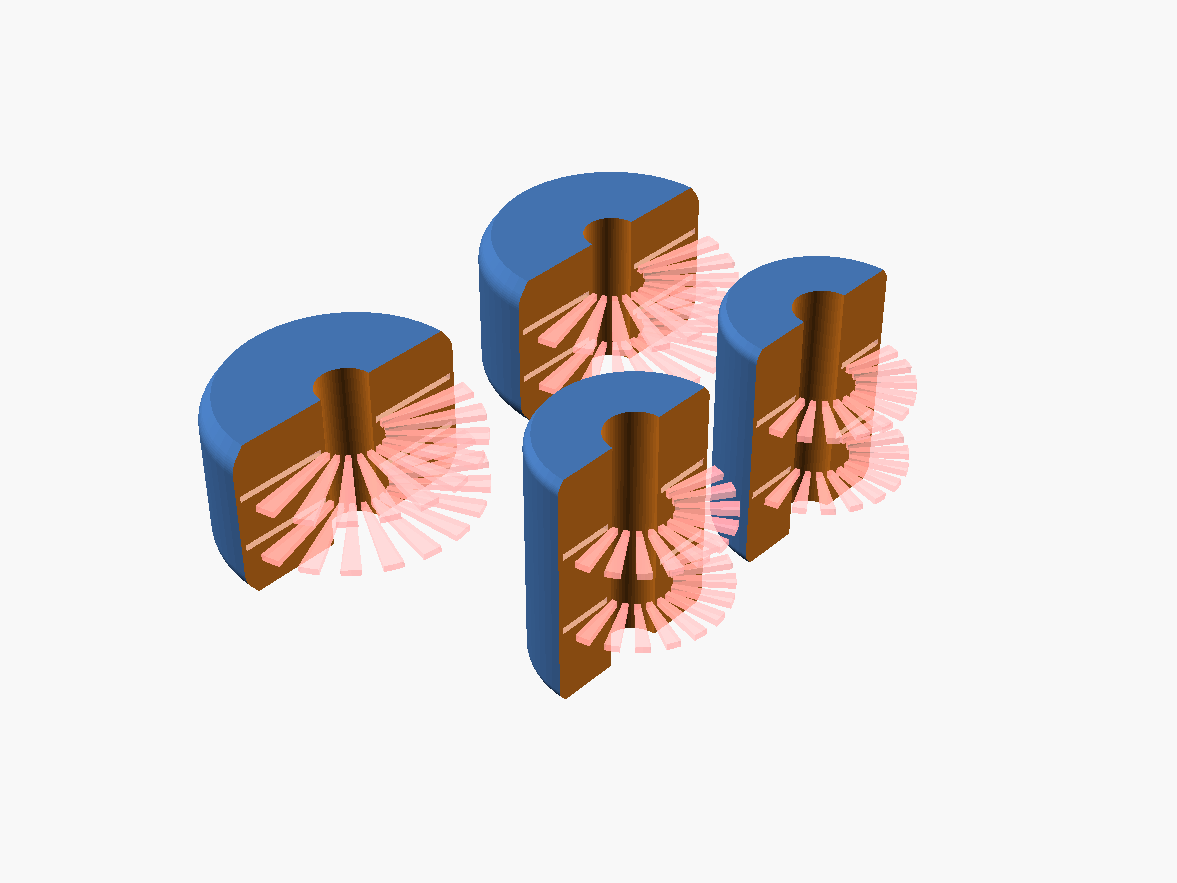

Aktivieren Sie cut_enabled = true, um Querschnitte während der Designphase zu sehen. Passen Sie cut_position an, um verschiedene Bereiche des Modells anzuzeigen.

Druckempfehlungen

Auswahl des Filaments

Verwenden Sie starke, haltbare Filamente für beste Ergebnisse:

• PETG- Ausgezeichnete chemische Beständigkeit und Haltbarkeit.
• ABS- Hohe Temperaturbeständigkeit und Zähigkeit
• ASA- UV-beständig, ideal für Haushaltsgeräte.
• Nylon- Maximale Stärke und Verschleißfestigkeit
• PC (Polycarbonat)- Anwendungen mit industrieller Stärke

Druckeinstellungen

• Wände: Mindestens 4 Wände (5-6 Wände empfohlen für intensiven Gebrauch)
• Füllmaterial: 40-60% Füllstoffdichte
• Schichtdicke: 0,2 mm für eine gute Oberflächenbeschaffenheit
• Unterstützt: Nicht erforderlich, wenn abgerundete Kanten mit Unterstützungsminderung verwendet werden.

Fehlerbehebung

Räder zu locker/zu fest: Passen Sie die inner_diameter-Parameter in Schritten von 0,1 mm an.Schlechte Oberflächenbeschaffenheit: Erhöhen Sie den $fn-Wert (Standard 64) oder verringern Sie die Schichthöhe.Schwache Räder: Erhöhen Sie die Anzahl der Wände, fügen Sie geschlitzte Schichten hinzu oder verwenden Sie stärkeres Filament.Druckfehler: Aktivieren Sie die Unterstützungsminderung für abgerundete Kanten, überprüfen Sie die Haftung des Bettbetts.

Dieses Modell ist Teil der OpenSCAD-Projektsammlung. Für weitere parametrische Designs und Dokumentationen besuchen Sie das Projekt-Repository.

Projektinformationen

• Lizenz: CC BY-SA 4.0
• Autor: Chris Heazlewood 2025
• Dokumentation:https://docs.ostat.com/docs/openscad
• Repository:https://github.com/ostat/OpenSCAD-Projects
