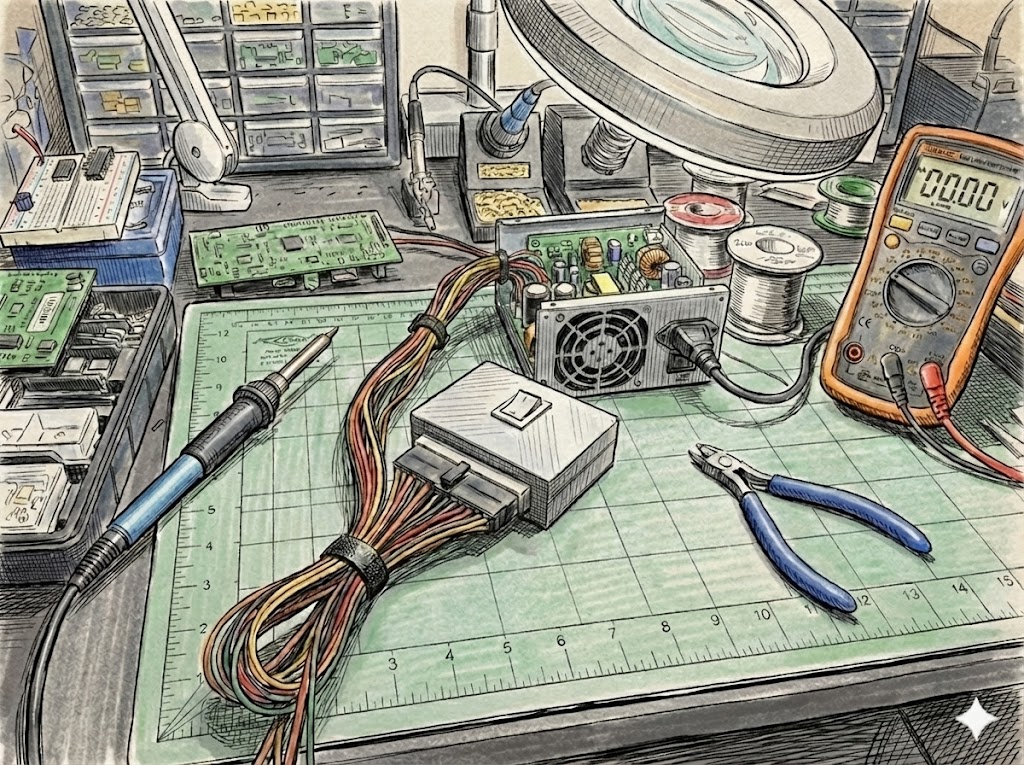

Bist du es gewohnt, einen Büroklammer zu verwenden, um den Jumper "PSOn"-Pin (grünes Kabel) mit Masse (schwarzes Kabel) am ATX-Netzteil zu testen, richtig? Ja, ich schätze. Nun, mit diesem Projekt musst du das nie wieder tun. Du kannst dein Netzteil einfacher ein- und ausschalten. Und mit der OpenSCAD-Quelldatei kannst du dieses Projekt für deine Zwecke


Materialien:

• Druckteile (*)

• 1 x ATX-Anschluss: Besorgen Sie sich den ATX-Anschluss eines beliebigen Motherboards.

• 1 x Wippen-Schraubenschlüssel mit 2 Terminals (Ein/Aus-Taste)

• 1 x Drahtüberbrücker +/- 20mm

• 4 x Schrauben M3x12mm

• Andere: Superkleber, Lötzinn usw.

(*) Die Modelle wurden mit der OpenSCAD-Software erstellt (Scad-Quelldateien sind verfügbar).

 Empfehlungen für Druckeinstellungen:

• Schicht 0,2 mm

• 3 Wände

• Keine Unterstützung.

 Montageanleitung:

1- Legen Sie den Wippen-Schlüssel (Schlüssel) in die Abdeckung.
2- Löten Sie einen Drahtüberbrücker, um den PSOn-Pin an T1 der Ein/Aus-Taste zu verbinden. Löten Sie T2 an den Masse-Pin.
3- Setzen Sie den ATX24-Stecker in die gedruckte Platte ein (verwenden Sie einen Superkleber)
4- Montieren Sie die Platte im Gehäuse an der richtigen Stelle.
5- Abschließen der Montage der Abdeckung und der Basis mit Schrauben.
