このモデルは、マヌエル・アビーニャ、マリア・フェルナンダ・トーレス、ジュリエタ・ガルザ、アレハンドロ・グティエレスによって設計されました。

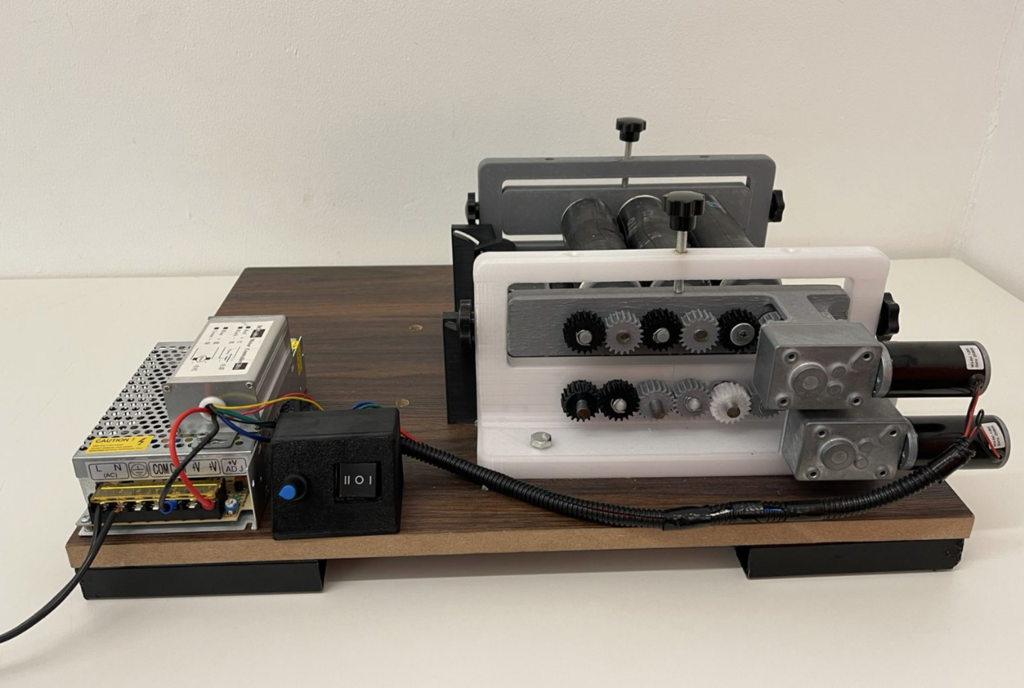

これは、Cédric Bortolottoによって設計された大幅に改修されたコンベヤーシステムを使用したPVパネルの剥離ユニットです。
ローラー付きの2段コンベアシステムで、ギアによって駆動されてPVモジュールを分離します。
私たちは、29インチの自転車タイヤチューブで包まれた1 1/4インチのPVCパイプを使用しました。
私たちは、8 mmのシャフトと8 mm (688-2RS) ベアリングを使用しました。
私たちは、ギアの動きを動力するために、2つの5840-36ZY DC 12Vウォームギアモーター16 rpmモーターを追加しました。それぞれのモーターに合わせたギア設計がされています。

また、角度調整機能付きのスクレーパーホルダーも設計しました。スクレーパーは、標準的な調理台用のスクレーパーをカットして適合させたものでした。

モーターを管理するために、私たちは変圧器電源ドライバーと、モーターを通じてギアの動きを制御する速度調整器を購入しました。

私たちは、ユニットをベースに取り付けるために5/16のナットとボルトを使用しました。

このプロセスを容易にするために、太陽光発電モジュールのサンプルは、剥離プロセスの前に、超音波クリーニングマシンでD-リモネンに15分間浸しておかなければなりません。

よくある質問
これを作るために、いくつの部品を印刷する必要があるの？

• 12個の「ドライブギア」
• 2つの「モーター駆動ギア」
• 14 "ブッシング"
• 1「モーターサポート付きのフレームされた壁」
• 1「モーターサポートなしのフレーム付き壁」
• 1「ギアサポートなしの上部壁」
• 1「モーターサポート付きの壁」

購入するアクセサリー：

• 8 mmのベアリング14個、688-2RSベアリング
• 長さ15 cmのPVCチューブを7本、1 1/4本使用
• 29インチの自転車用チューブ
• 8 mm シャフトの 7 ユニット
• 2台の5840-36ZY DC 12Vウォームギアモーター、16回転
• 1つのトランスフォーマーパワーソースドライバー
• 1つの速度調整器

ギアを所定の位置に固定するにはどうすればいいですか？
私たちは、「ギアサポート付きのフレーム壁」にあるギアサポートに穴を開け、それらが落下するのを防ぐためにペーパークリップを追加しました。

組み立てられた様子を示す動画です！

https://youtube.com/shorts/-3i0LWPOhEI?feature=share

バンブーラブ

A1

いや

いや

0.2

25%

PETG

ほとんどの構造部品は、6つの壁ループを使用して印刷されました。
