El riel redondo con LED (versión Skadis)

¿Cómo funciona?

Este diseño está hecho para pegar una tira de LED en los rieles, luego puedes imprimir todas las piezas para hacer una barra de LED orientable, perfecta para la electrónica y pasatiempos.
Utiliza el muy buen sistema T-Clip para conectarse a la placa Skadis.
Si tu impresora puede manejar una altura Z de 20 cm, entonces este diseño será imprimible.

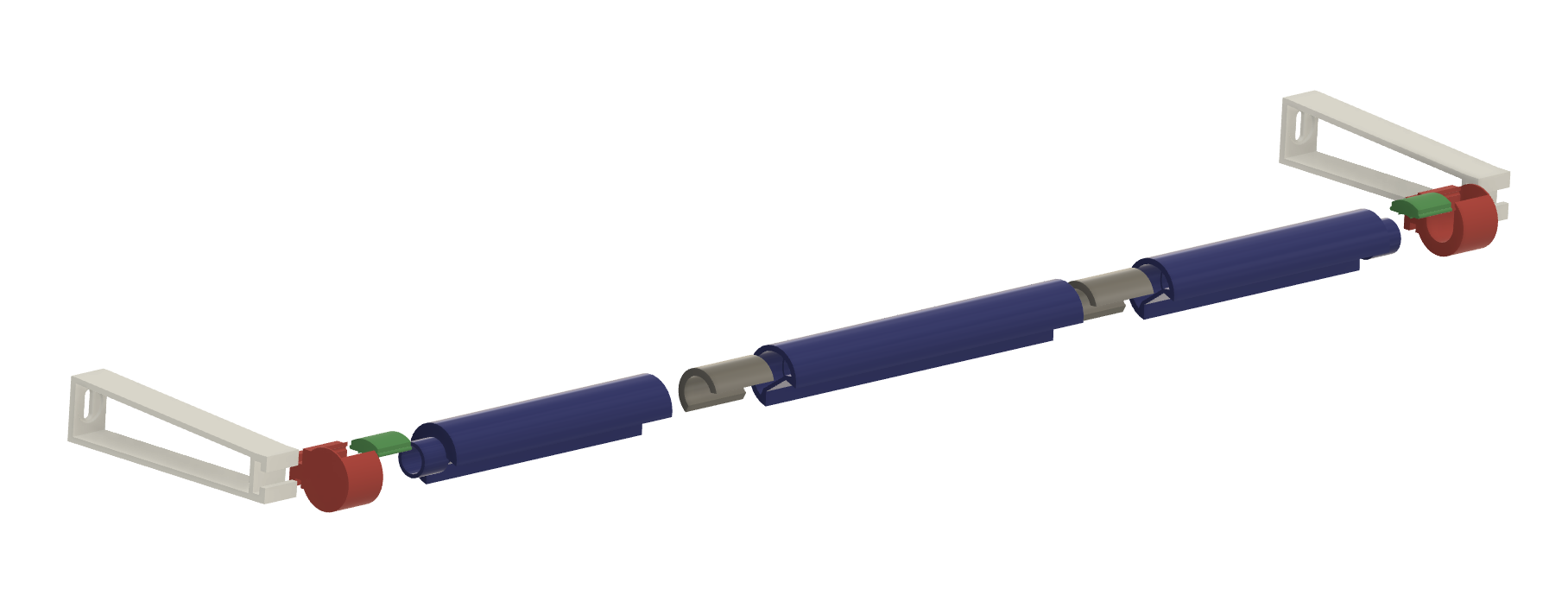

• Blanco: Brazos.

• Rojo: Apoyos de izquierda y derecha.

• Verde: Cubierta externa

• Azul: rieles de 15 cm y 20 cm.

• Gris: Articulaciones.

¿Qué partes necesito imprimir?

Hay dos formas diferentes de usar la barra LED redonda.

Mode de Skadis individual:

• 1x riel de 20 cm.

• Raíl de 2x 15cm.

• 2x Soporte externo

• 2x articulaciones

• 2x Brazos

• 2x T-Clip (o del diseño original)https://www.printables.com/model/540362-skadis-t-clip-mini-parametric

• 2x Cubierta externa

Mode de Multi Skadis:

La lista de piezas es muy similar a la de los skadis individuales, excepto por la pieza central al conectar varias barras juntas, que es el Soporte Central, con la cubierta central.
Puedes añadir tantos rieles como quieras y orientarlos de forma independiente. No los retuerces demasiado, ya que el cable que conecta las tiras de LED podría dañarse.

¿Cuánto tiempo tarda en imprimirse?

Me tomó alrededor de 7 horas en mi Prusa CoreOne con un perfil de impresión de velocidad de 0,20 mm imprimir una unidad completa de Single Skadis.

¿Necesita soportes?

Intenté reducir los soportes tanto como pude, pero deberías usar los soportes "solo de la placa de construcción".
Solo el riel de 15 cm, el riel de 20 cm y el brazo deberían necesitar algunos soportes.

¿Y qué hay de las tolerancias?

• Hice todo lo posible y probé diferentes PLA para este diseño. El objetivo es poder girar la barra fácilmente, pero no demasiado, ya que no queremos que vuelva a caer en su posición.

• Las juntas deberían ser bastante difíciles de colocar en los rieles, eso es deseado para la rigidez y no deberías poder quitarlas fácilmente.

• Los clips en T también serán un poco difíciles de colocar, ya que es necesario tener un grupo rígido, así como la conexión en forma de T entre los brazos y los soportes. Se puede ajustar, pero debería ofrecer cierta resistencia.
