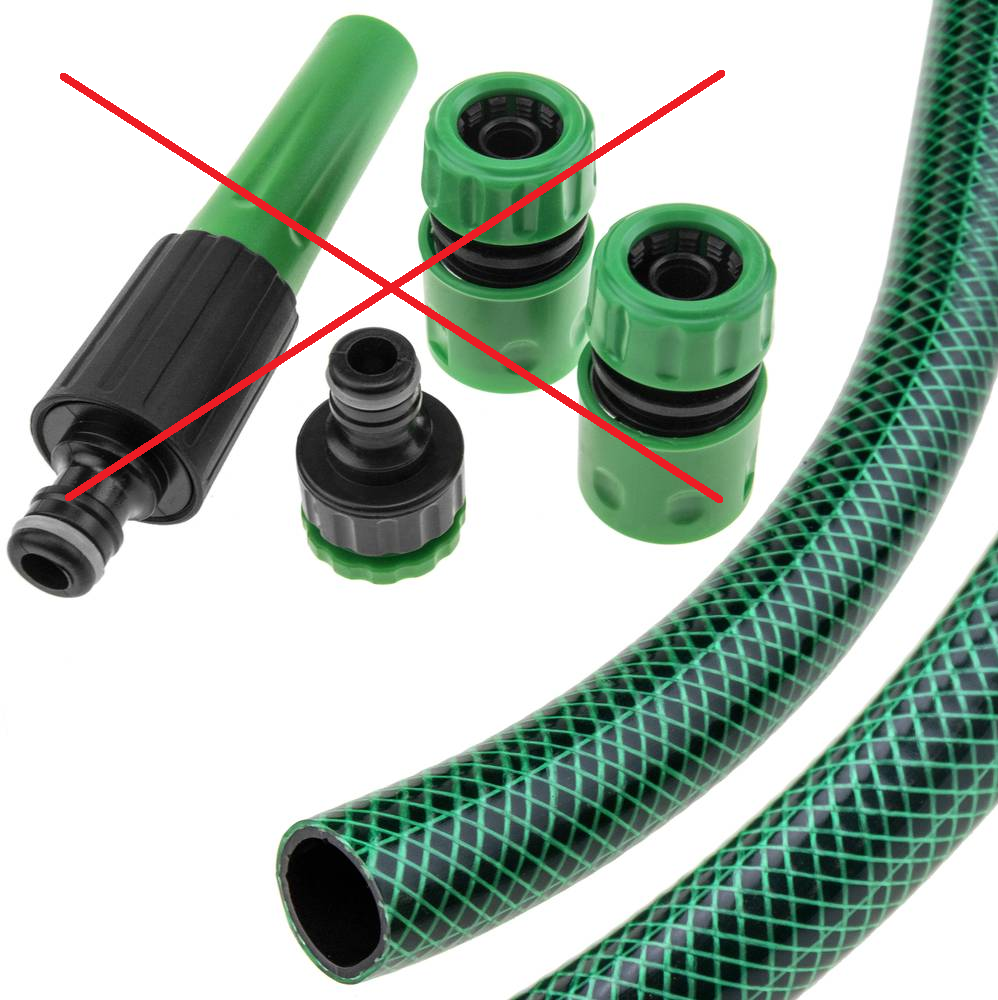

Ich mag die verschiedenen Wasserschlauch-Anschlüsse nicht, da sie den Querschnitt des Schlauchs drastisch reduzieren und den Wasserfluss einschränken.
Also habe ich eine reibungsgerechte Düse gemacht, die von außen über den Schlauch gleitet, in der Hoffnung, dass dieses Design weniger Verluste hat.

Dieses Design ist dazu gedacht, auf einem normalen Schlauch ohne jegliche Anbauteile verwendet zu werden.

Du kannst eine Düse erstellen, die das Quetschen des Schlauchs imitiert, wie es normalerweise mit Fingern gemacht wird, oder eine Feuerwehrschlauch-ähnliche Düse mit dieser parametrischen Datei machen; alles ist anpassbar.


Messen Sie die Abmessungen Ihres Schlauchs und geben Sie sie in die f360-Datei ein.

• Schläuche anderer Durchmesser =Schläuche-Durchmesser
• Wandstärke des Schlauchs =Hose_Wall

Um die Düsen-Slotgröße zu ändern, ändern Sie die SlotW- und SlotX-Werte.
* (Sollte SlotX > SlotW sein)

Die enthaltenen STL-Abmessungen sind für einen Schlauch mit einer Größe von 22,5 mm und einer Schlauchwandstärke von 2,5 mm. Das ist ¾"?
Die Düsenabmessungen betragen 80 mm x 1,25 mm.


Ich werde weitere Größen hinzufügen, wenn ihr darum bittet.

Aktualisierung: 2025/07/31

• Schlauch zu männlichem ¾"-Gewinde
