Partes no impresas utilizadas en esta sección:
◦ Rieles MGN9h de 2x350 mm.
◦ Carril MGN12h de 300 mm.
◦ Polias GT2 2x lisas y 4x dentadas.
◦ Y el interruptor límite de parada final.

◦ Arandelas de retención de rodamientos M5 (Para poleas)
◦ Tornillo de cabeza hexagonal M5, longitud: 40 mm (2x para tensores de correa)
◦ M5 Cabeza semicircular, longitud: 12 mm (4x para el fondo de las juntas XY)

◦ Tornillos M5 CS, 12, 16, 30, 40 mm.
◦ Tornillos M3 CS, 10, 16, 20 mm.

◦ Tuercas M5
◦ Tuercas M3
◦ Tuercas T M3 / Tuercas T de bola

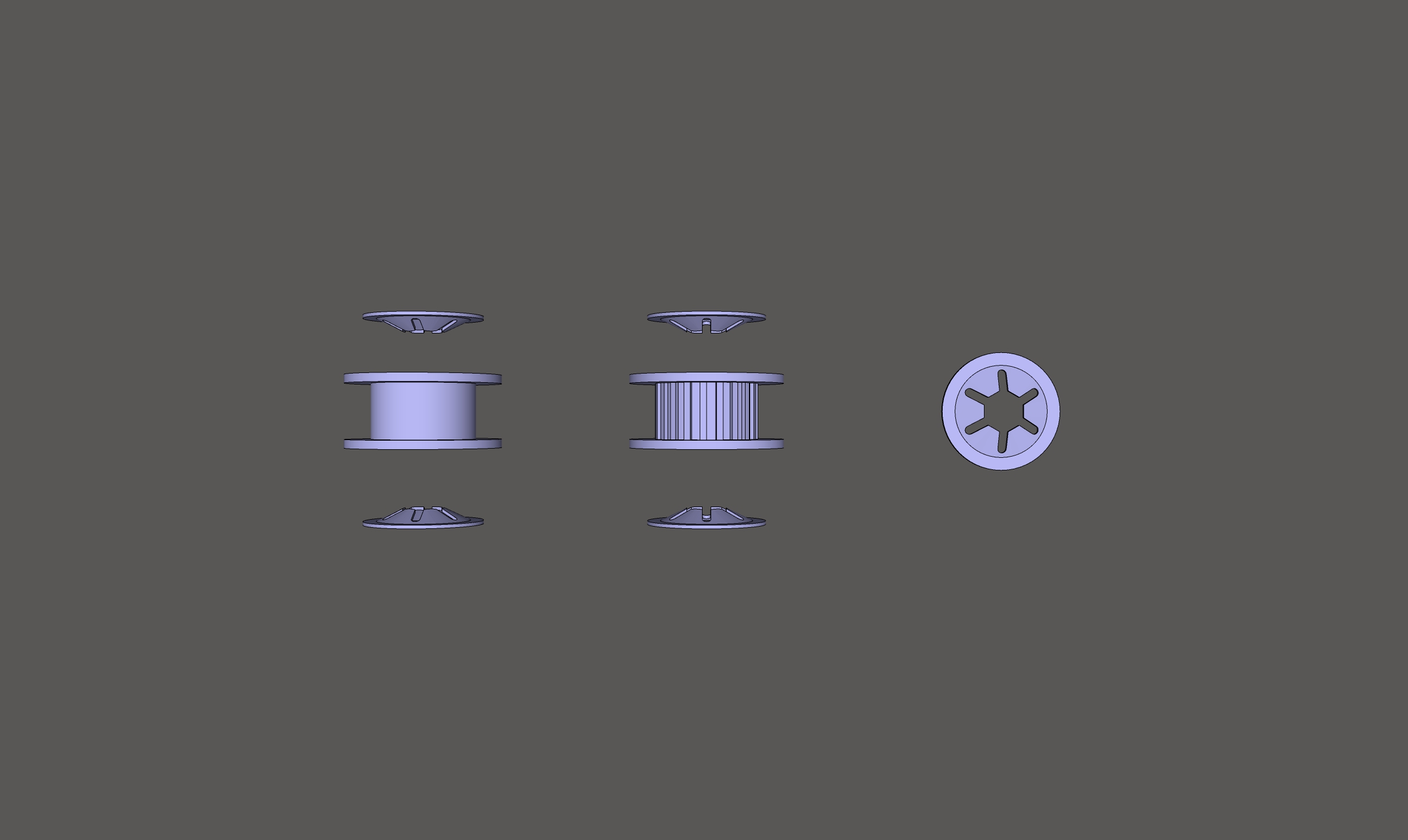

Actualización de las arandelas de retención de rodamientos M5:En lugar de las clásicas arandelas M5, use arandelas estrella de rodamiento en todas partes en las poleas GT2:




1.Imprime todos los archivos STL de esta sección... y también deHerramientas. Señal de dirección. Sección de impresión 3x MGN9 y 3x guía de rieles MGN12...

Instale dos rieles MGN9 de 350 mm en el marco utilizando tornillos M3 de 10 mm y tuercas T M3 (deje un espacio de aproximadamente 1 mm entre el marco trasero y los rieles). Coloque Mgn9_Rail_Stop.stl en los extremos delanteros de los rieles, como se muestra en rojo en la imagen a continuación:

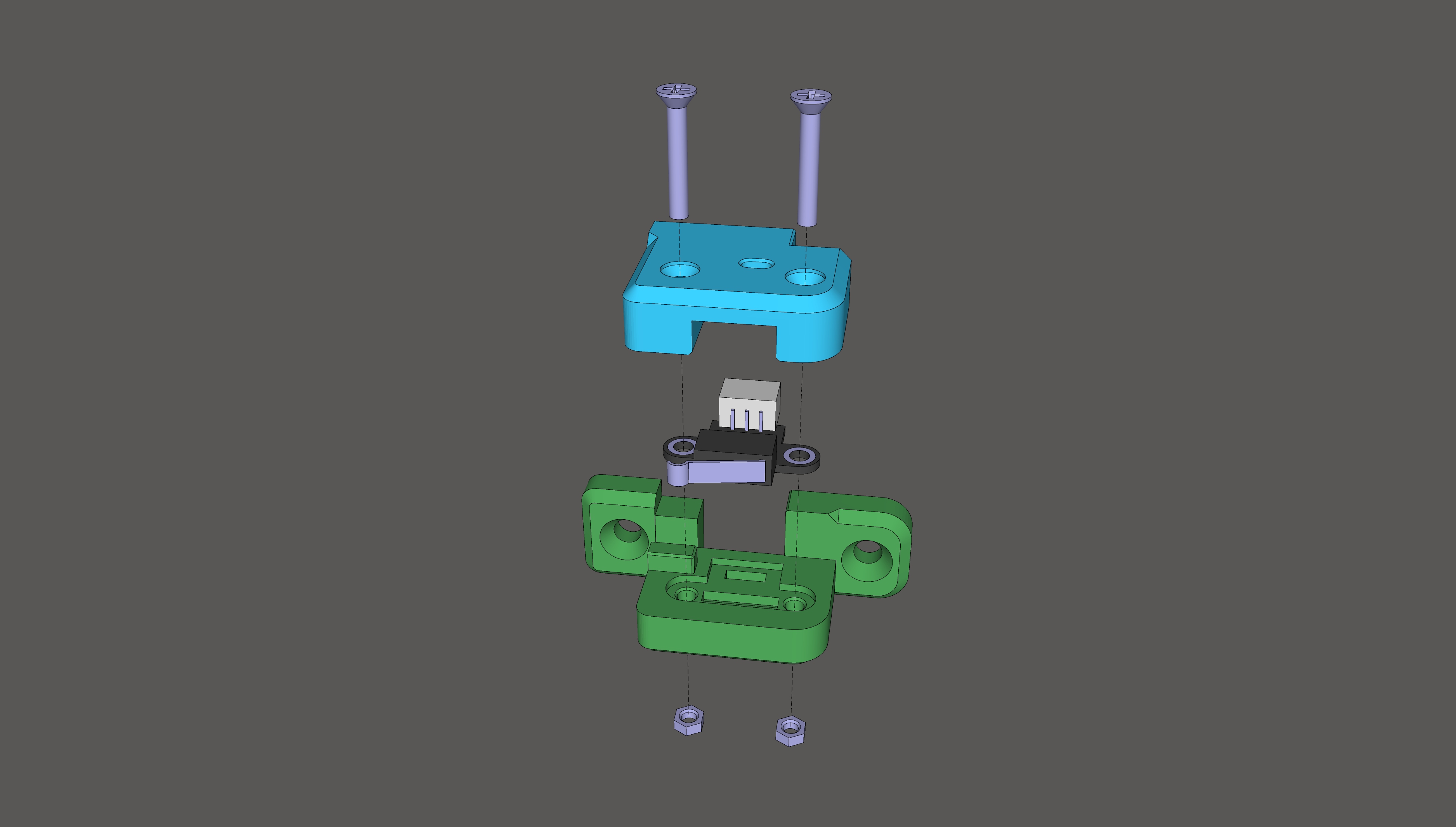

Monta el tope de fin de carrera Y (mediante 2 tornillos M3 de 20 mm)...

... y montarlos en un marco de aluminio (mediante un tornillo M5 de 12 mm)

3. Tensores de correa:

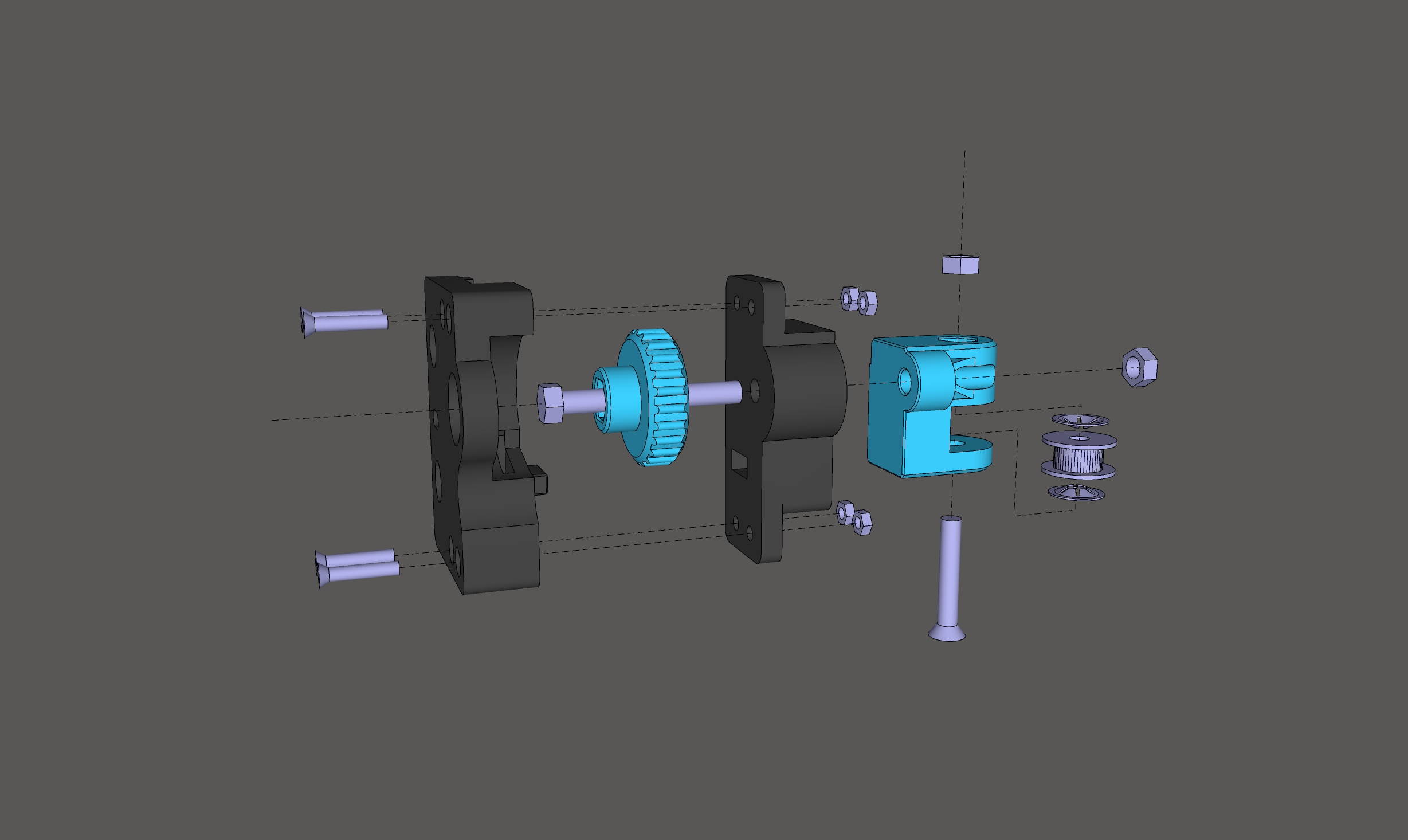

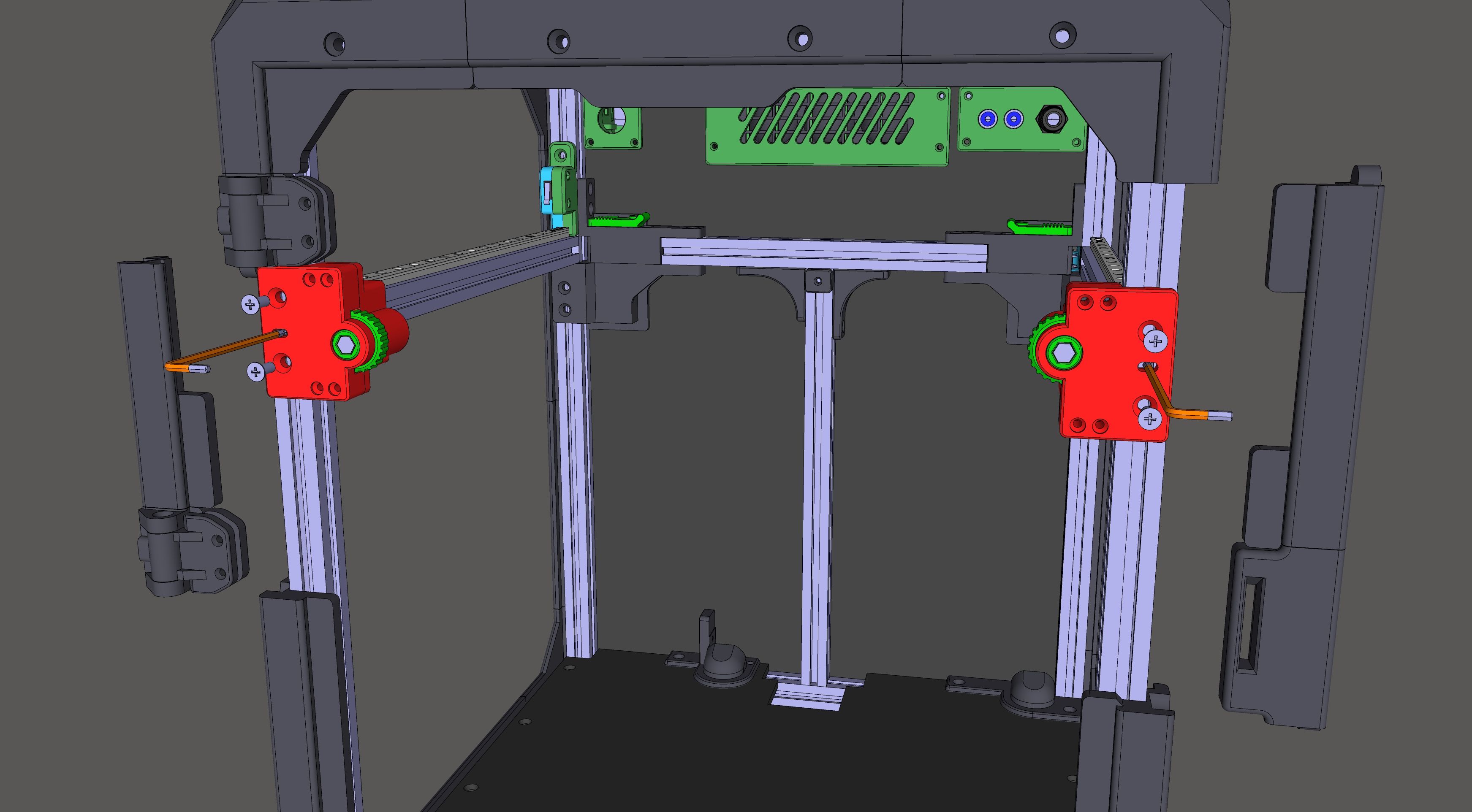

Monta dos tensor de correa a través de la imagen de abajo (También necesitarás dos tornillos de cabeza HEX M5 de 40 mm, junto con la cabeza CS clásica), coloca las arandelas de retención de rodamientos M5 a cada lado de la polea...

... y montarlos en el marco de aluminio con tornillos M5 de 12 mm (los modelos contienen orificios auxiliares a través de los cuales puedes insertar un...Llave Allen.Y cuando la llave Allen descansa sobre la cabeza del tornillo en el marco de aluminio, estás a la altura correcta.

4. Pórtico:

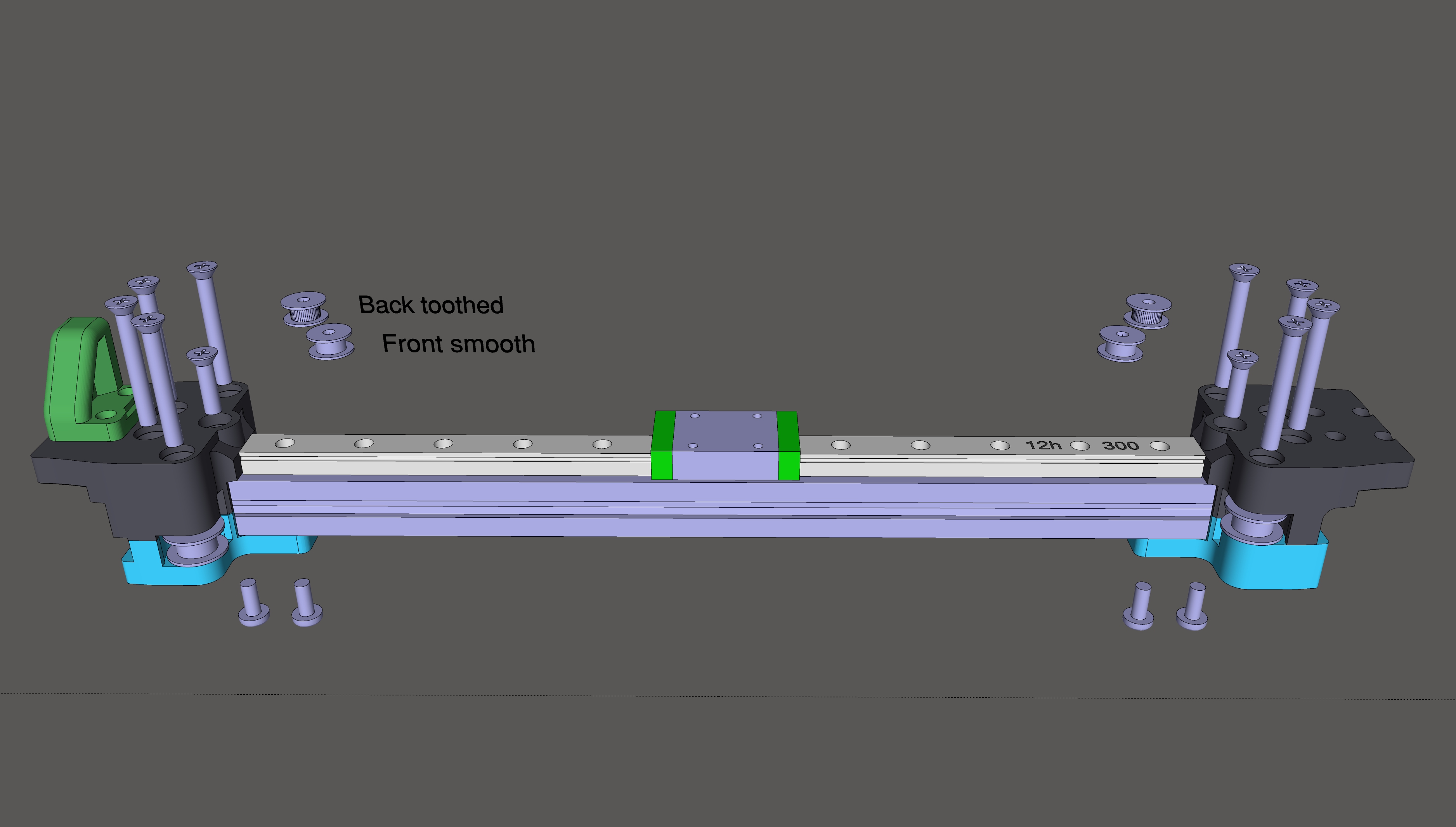

Monta la pórtico como se muestra, en la parte superior usando: tornillos M5 CS de 40 mm y 2 tornillos M5 CS de 20 mm. En la parte inferior: 4 tornillos M5 de cabeza semicircular de 12 mm. Pon poleas lisas en la parte delantera, y dentadas en la parte trasera, ¡y coloca arandelas de retención de rodamientos M5 a cada lado de la polea! Para el riel MGN12h, usa tornill

Recomiendo pegar una tira de aislamiento de ceniza en el fondo del portal de aluminio (el que está sobre la cama calefactada).

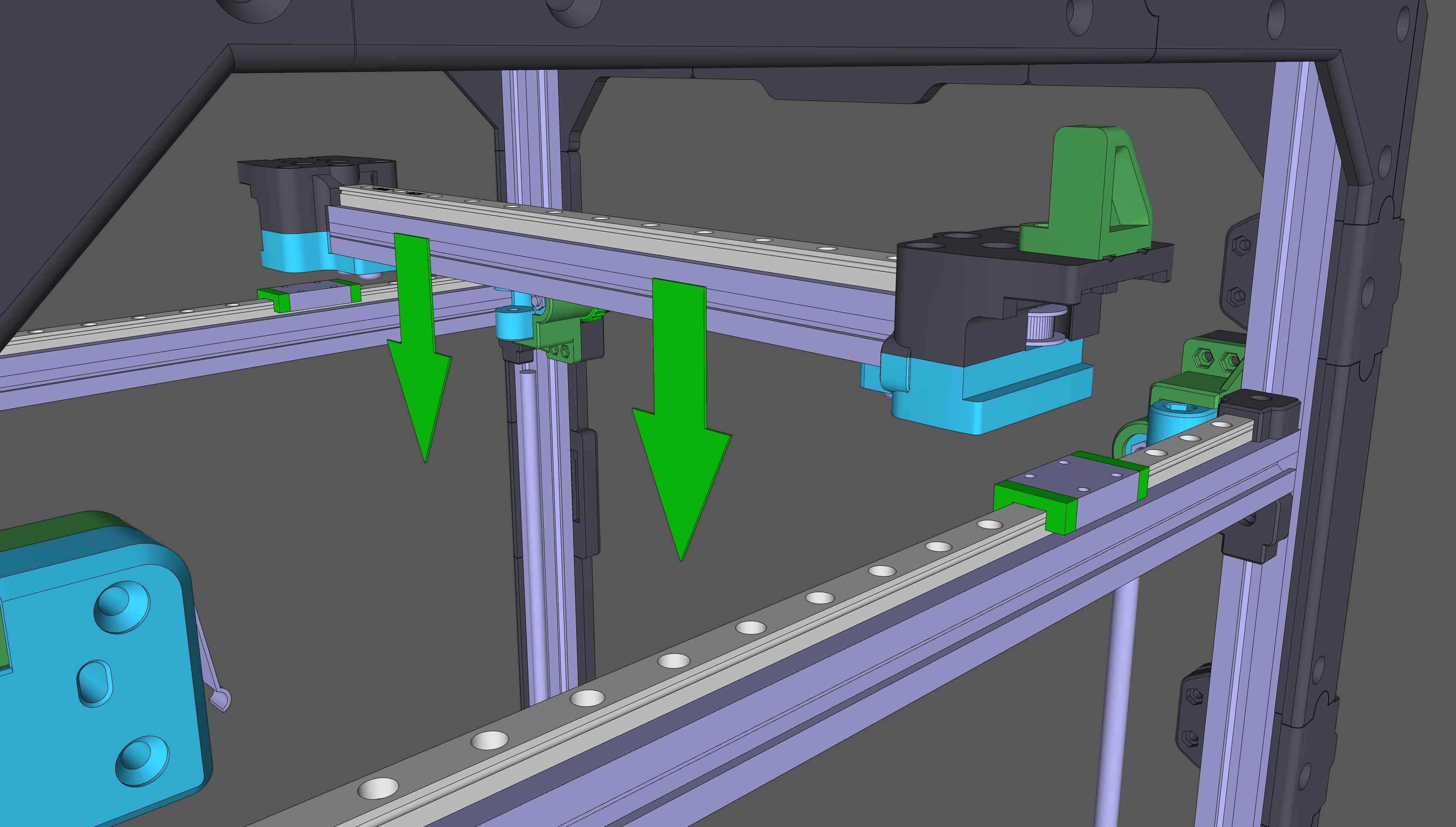

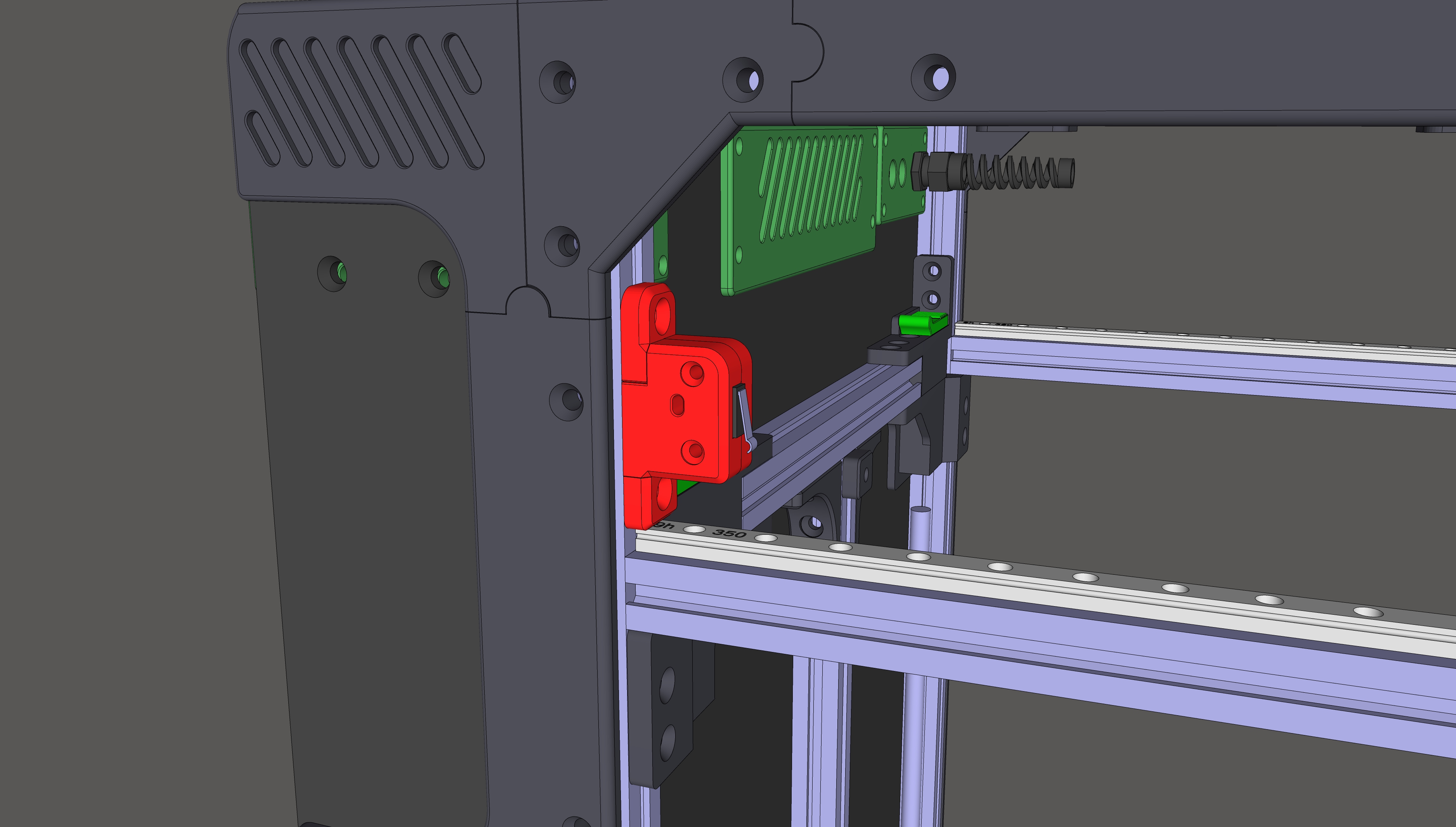

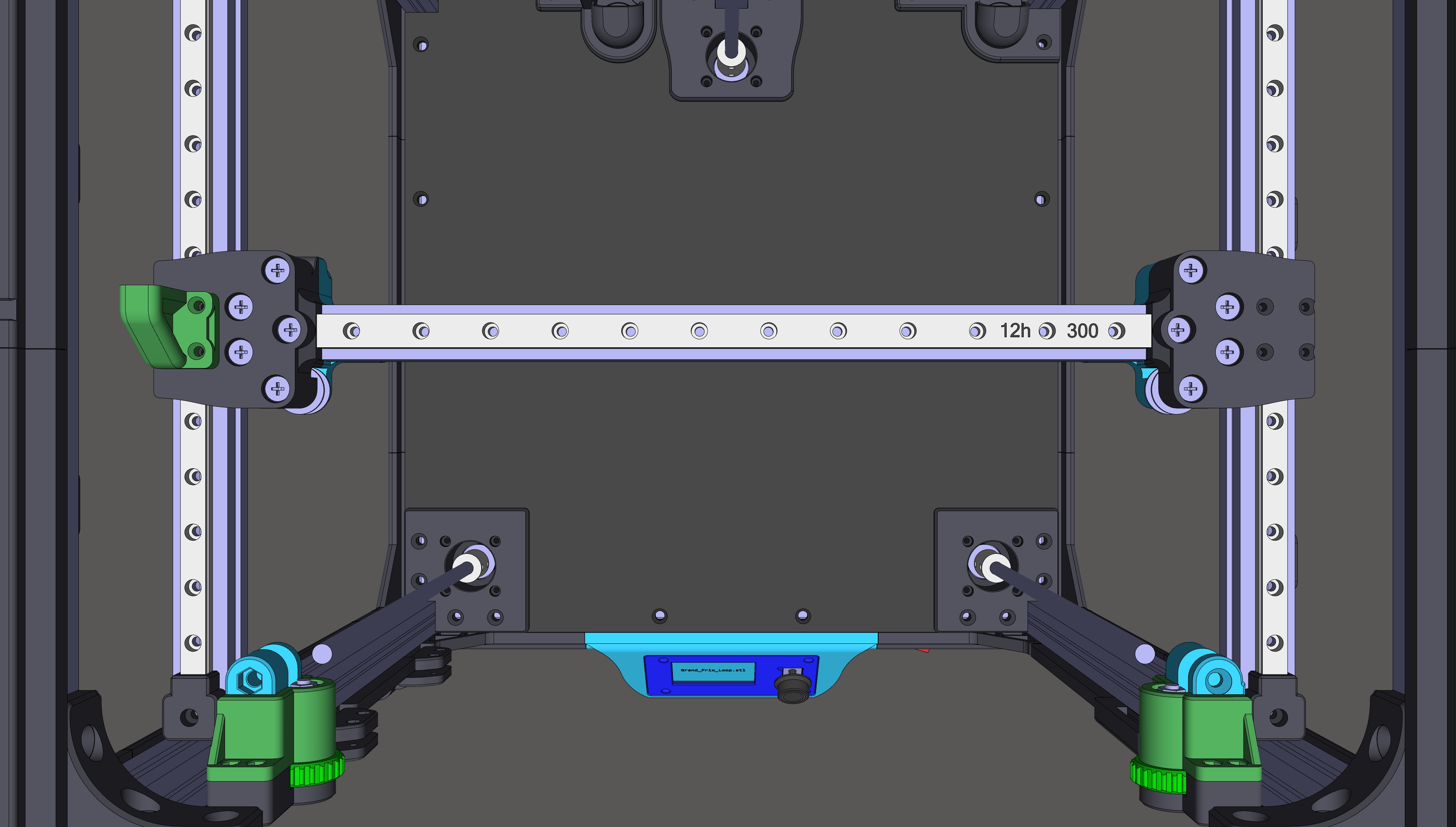

...Monta toda la pórtico ensamblada en los carros MGN utilizando tornillos M3 CS de 10 mm. En el lado derecho, fija el tope de fin de carrera Y (de color naranja en la imagen) con tornillos M3 más largos.

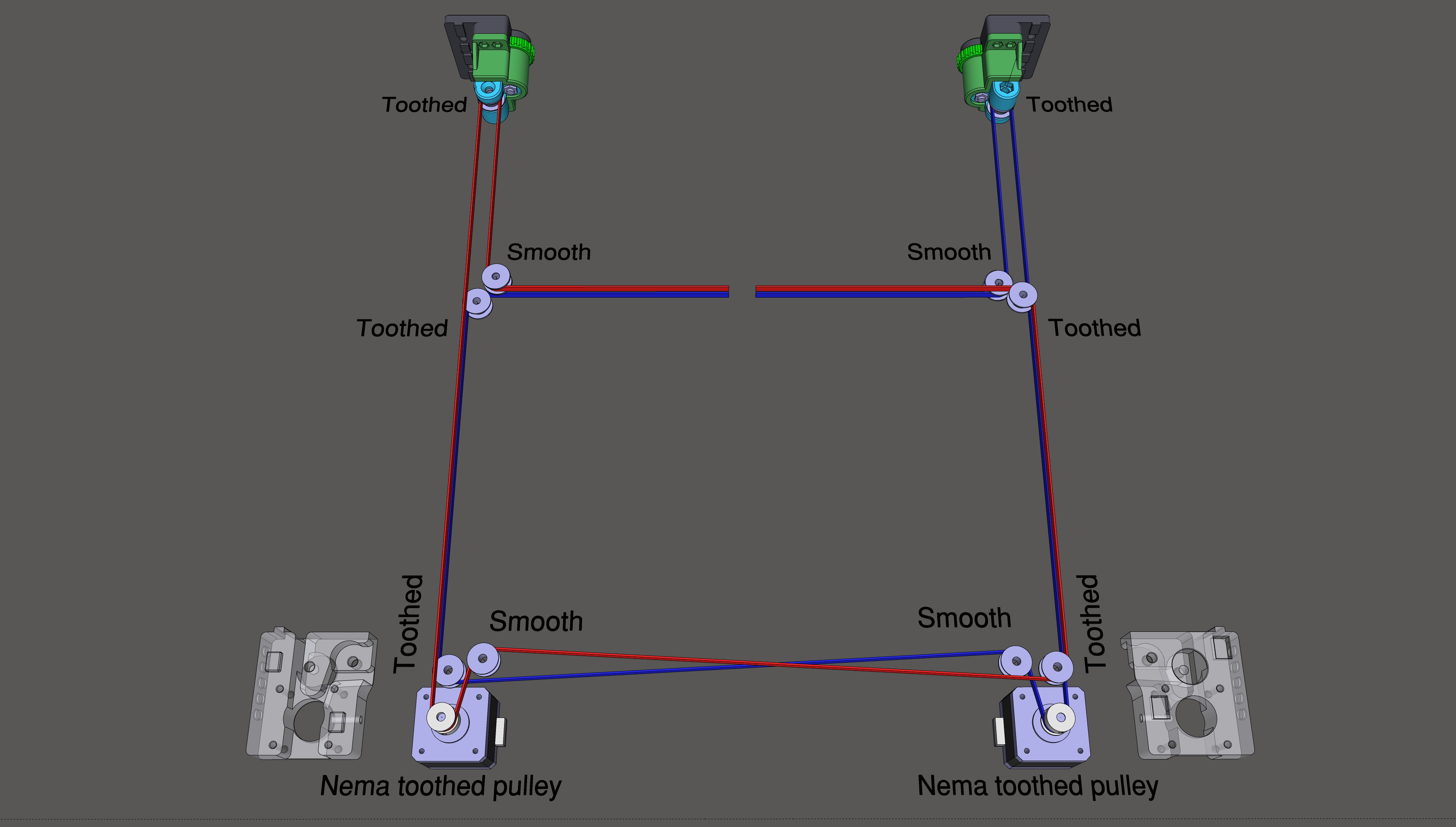

5. Guía de cinturones y poleas:






Hoja de ruta:
Conduce el Monte → Fondo del chasis. → Parte superior del chasis. → Chasis medio. →Eje XY.→ Eje Z. → Electrónica. → Extrusora. → Filamento y carrete.  →Addons de Levelup. → PrusaSlicer. → GitHub.

Ahora, eso es todo de la sección del eje XY, lo siguiente es elEje Z.
