Der EuropäerMars ExpressDie Mission wurde im Juni 2003 an Bord einer Sojus-Rakete von Baikonur gestartet. Sie wurde von EADS Astrium Satellites für die Europäische Weltraumorganisation (ESA) entwickelt und trat am 25. Dezember 2003 in die Umlaufbahn des Mars ein und untersucht seitdem den Mars und seine Monde. Es war die erste Planetenmission, die von der ESA durchgeführt wurde, und sie war weitgehend erfolgreich und übertraf bei weitem ihre geplante Lebensdauer.

Weitere Details können gefunden werden unter:

• Auf dem alten ESA-Wissenschaftsportal:https://sci.esa.int/web/mars-expresshttps://sci.esa.int/web/mars-express
• Auf der allgemeinen ESA-Website:https://www.esa.int/Science_Exploration/Space_Science/Mars_Express
• Auf Wikipedia:https://en.wikipedia.org/wiki/Mars_Express

Dieses 1:25-Modell wurde auf der Grundlage von Bildern und Schemata des Raumschiffs, die im Internet und insbesondere auf ESA-Websites gefunden wurden, erstellt und versucht, so viele Details wie möglich in diesem Maßstab zu vermitteln.

Druckanweisungen

Die meisten Teile sind für FDM-Drucker konzipiert und haben eine Schichtdicke von etwa 0,2 mm und einen Düsendurchmesser von 0,4 mm. Es wird keine Unterstützung benötigt.

Die 8 Hilfstriebwerke und die 8 HDRM sind viel einfacher (und schöner) mit einer 0,2 mm Düse zu drucken. Zögern Sie nicht, bei Bedarf Ränder zu verwenden, um die Haftung auf der Bauplatte zu gewährleisten.

Die größten Teile sind die beiden Solarpanel-Flügel, die jeweils aus einem Recto-Teil (zweifarbig) und einem Verso-Teil (mit Clips für eine Stahlklavierseilverstärkung) zusammengesetzt sind, die miteinander geklebt werden. Diese Teile erfordern eine Bauplatte von mindestens 170x170mm.
Das höchste Teil ist der Hauptkörperteil mit einer Höhe von 62 mm, der in die meisten Drucker passen sollte.

Für jeden Teil werden die Farbe(n) als Präfix im Namen angegeben und die Anzahl der Kopien als Suffix (z. B. für "BLACK-BLUE_SA_recto_x2.obj", müssen 2 Kopien des Teils gedruckt werden, mit schwarzem und dann blauem Filament).

Die verwendeten Toleranzen betragen 0,2 mm vertikal und mindestens 0,07 mm in der Ebene, um eine gute Passform zu gewährleisten (denkt daran, wenn ihr das Modell neu skalieren wollt!). Wenn die Toleranzen für euren Drucker nicht zugänglich sind (oder euer Drucker besser eingestellt ist als meiner 😉), müsst ihr möglicherweise Schmirgelpapier oder ein Hobbymesser verwenden, um sie anzupassen

Die OSR- und Solar-Array-Teile können aufgrund ihrer geringen Dicke etwas zerbrechlich sein. Seien Sie vorsichtig beim Entfernen von der Bauplatte!

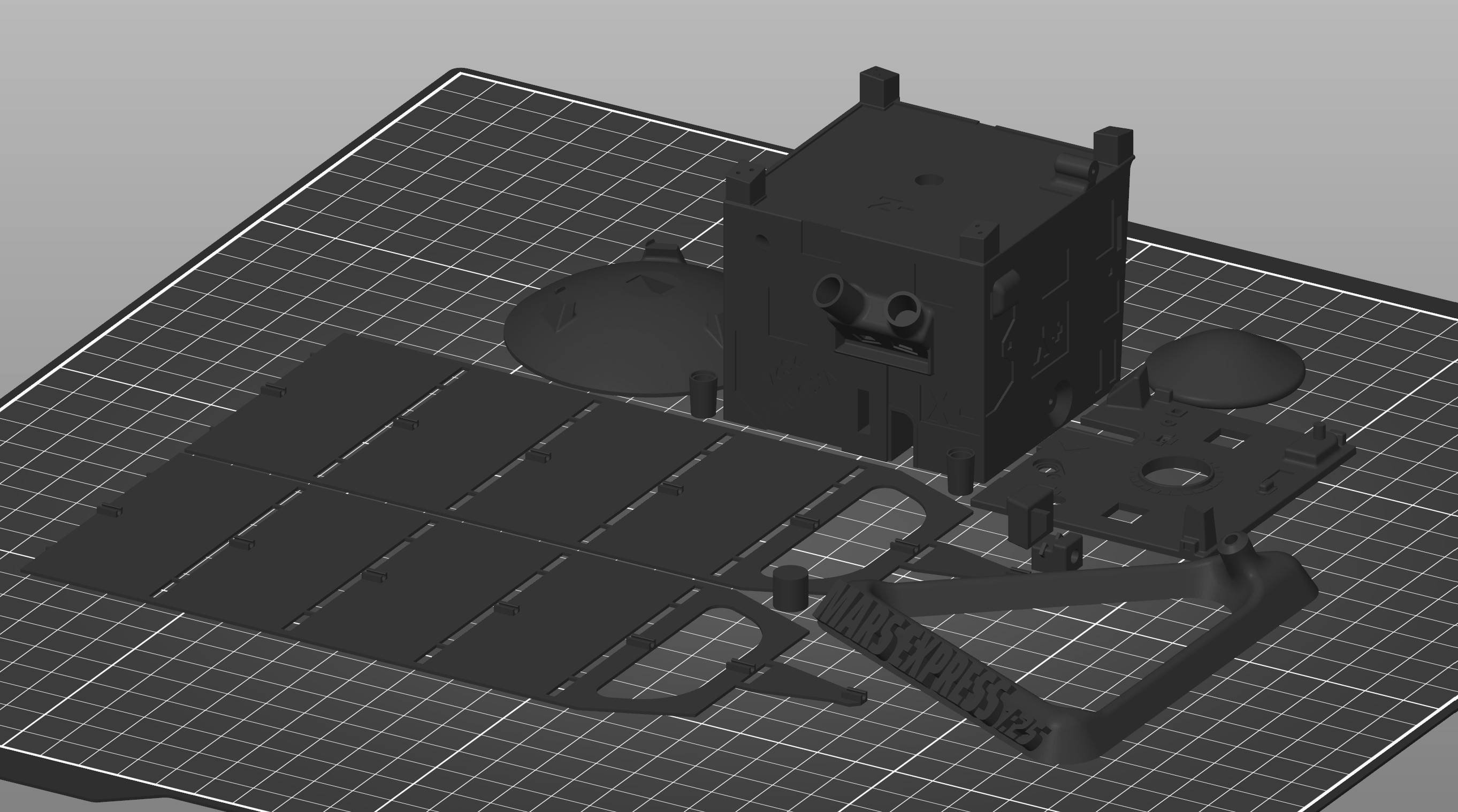

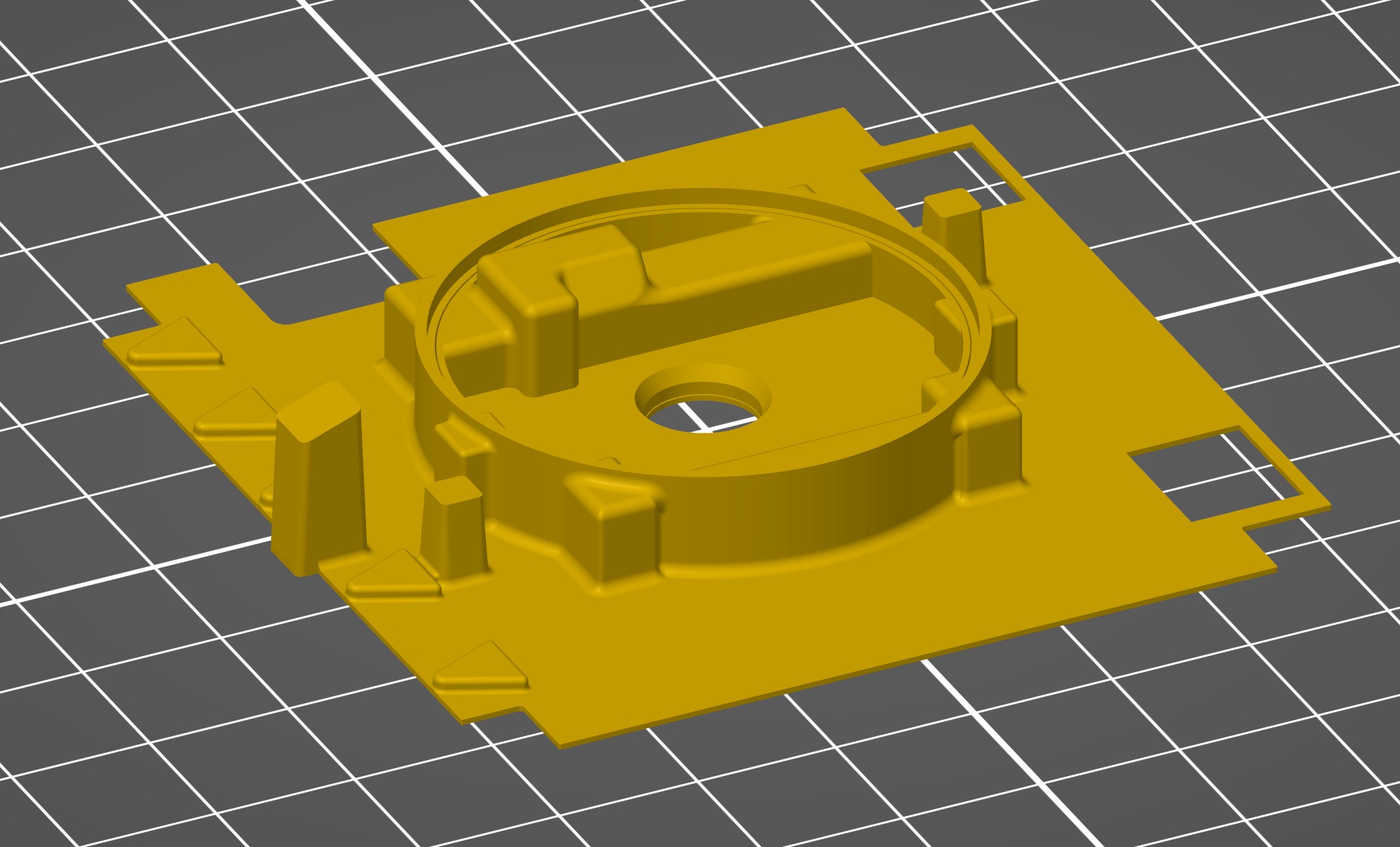

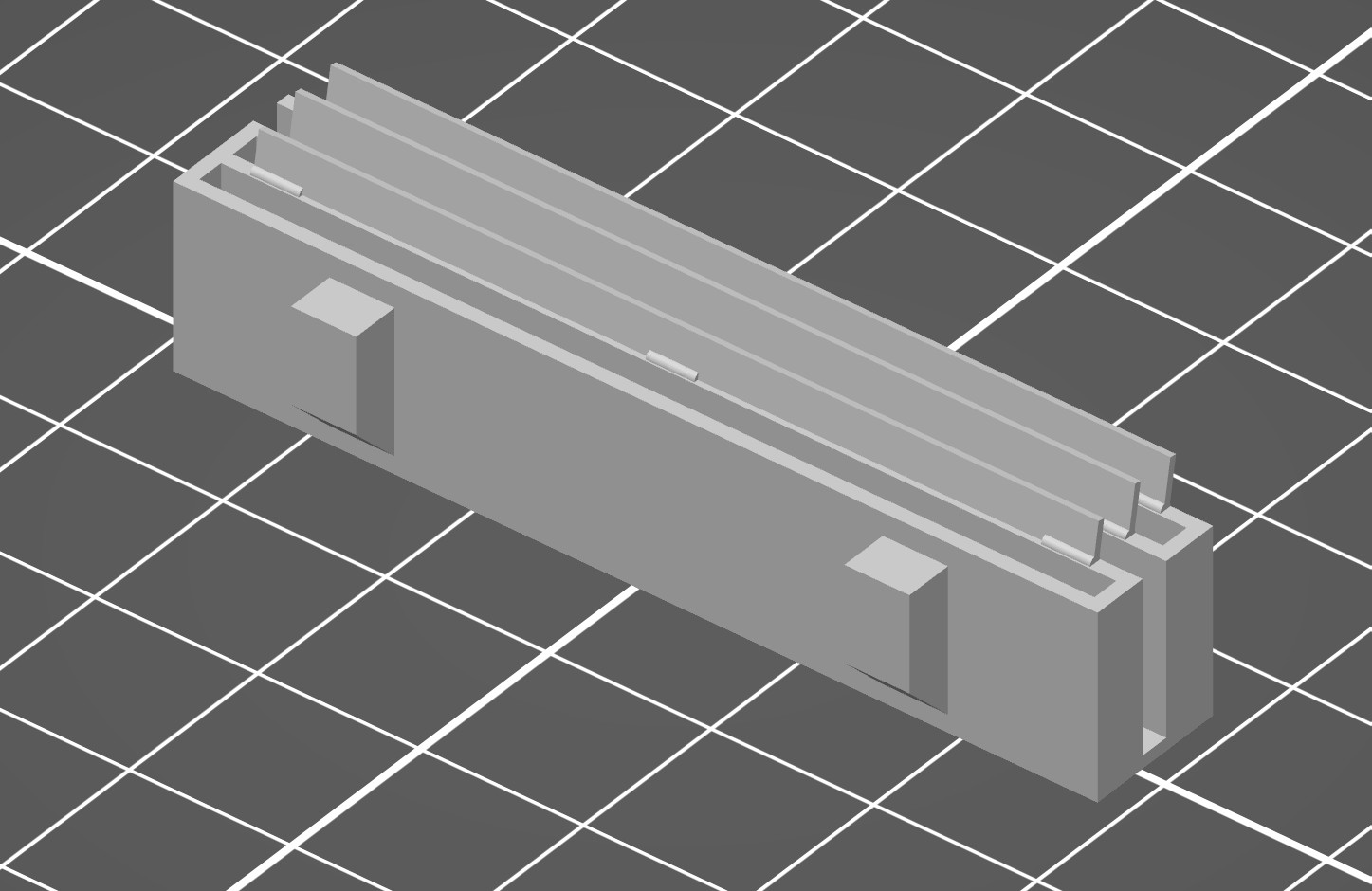

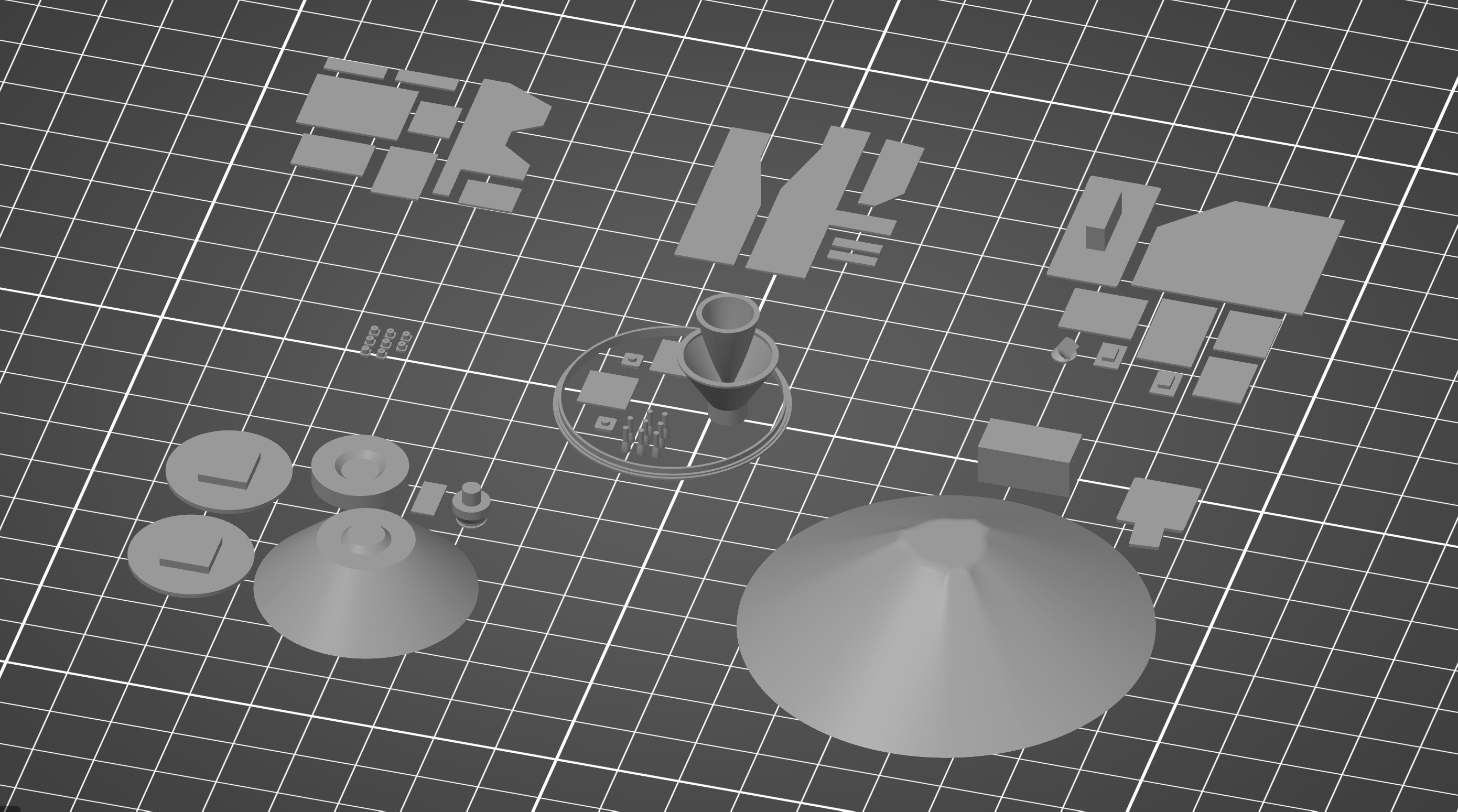

Zögern Sie nicht,Nähte-Farbe auf den Stücken.Wo sie aneinander geklebt sind. Die verschiedenen Teile sollten direkt in ihrer Druckausrichtung sein, wenn du sie in deinen Slicer importierst. Sieh dir an, wie es auf den Einfarbplatten-Illustrationen unten aussieht:

Multifarbige Drucke

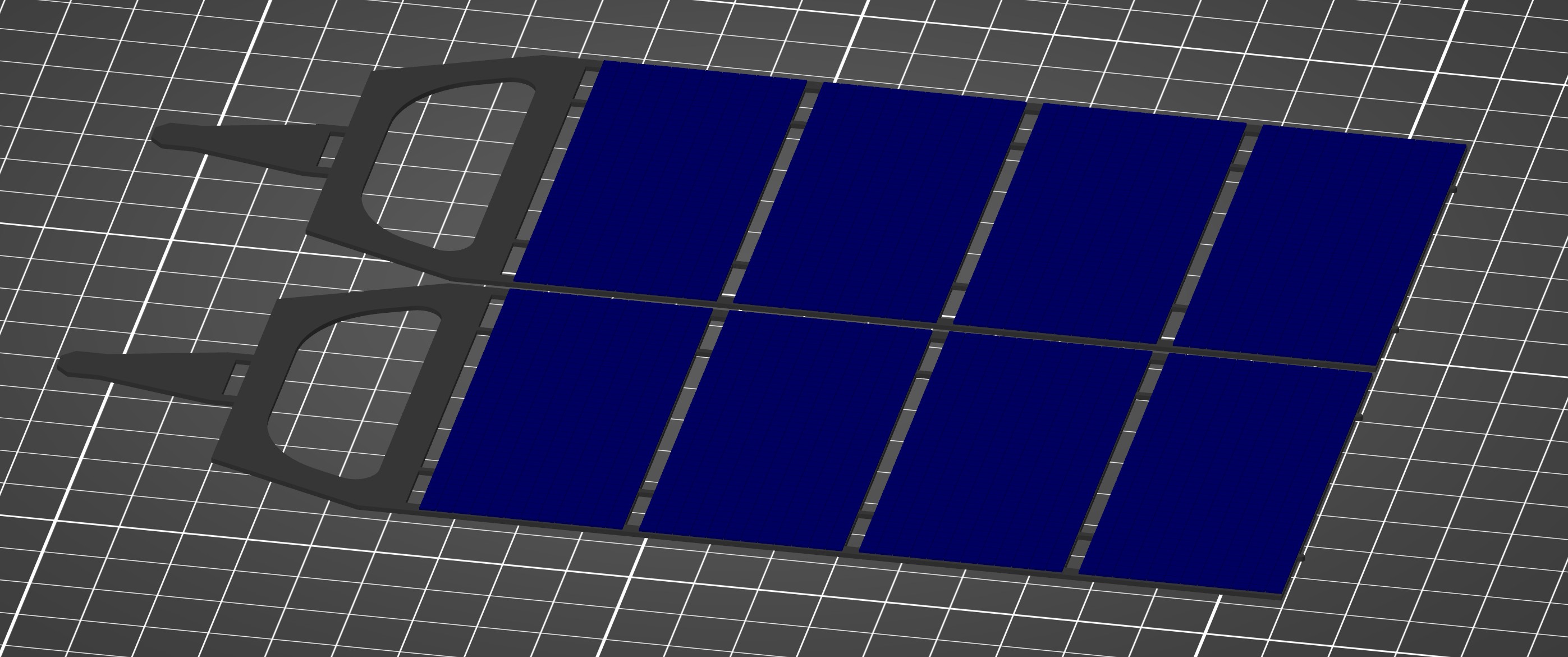

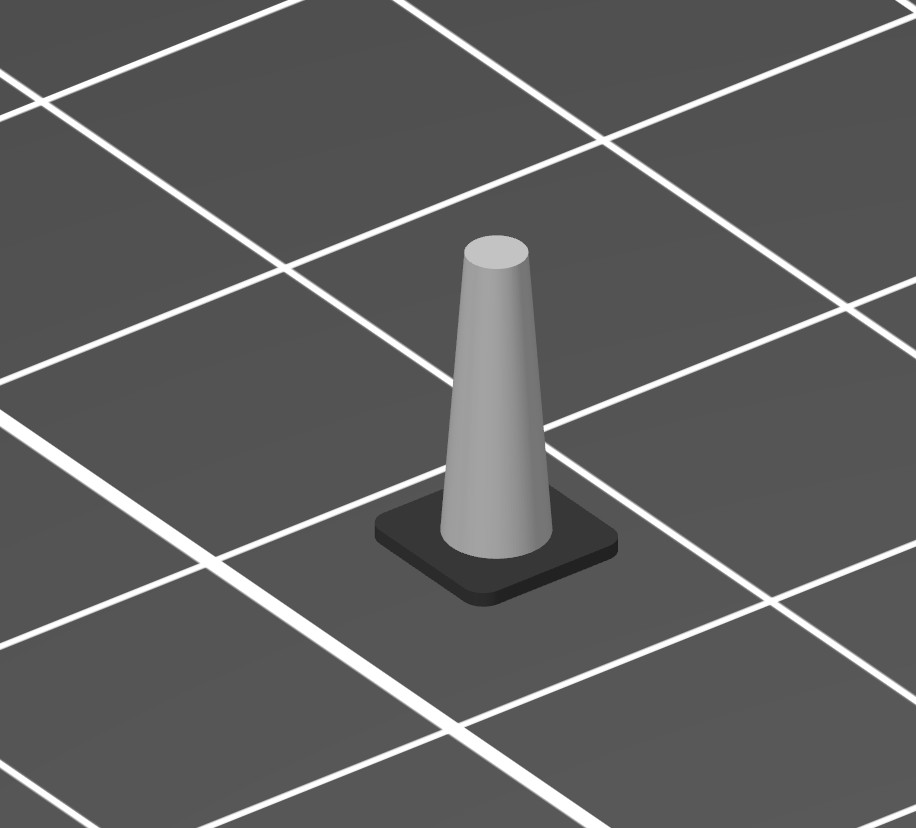

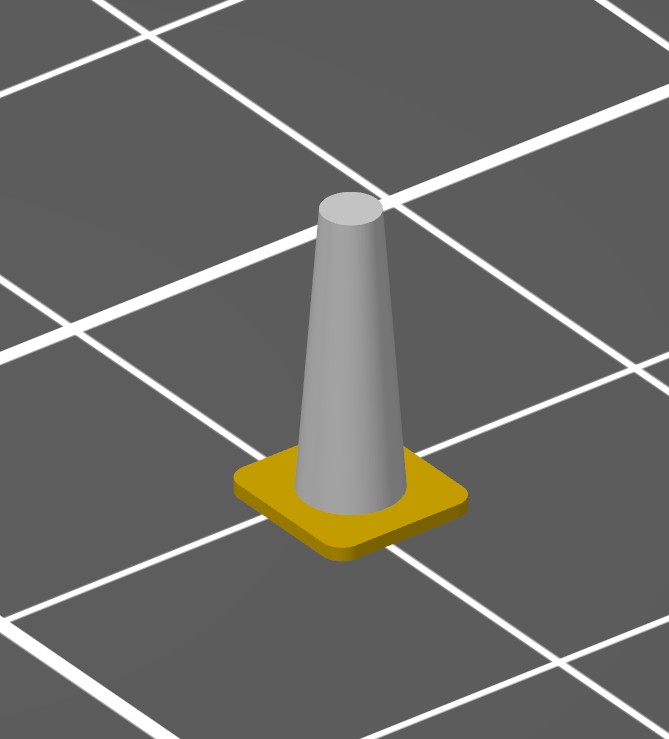

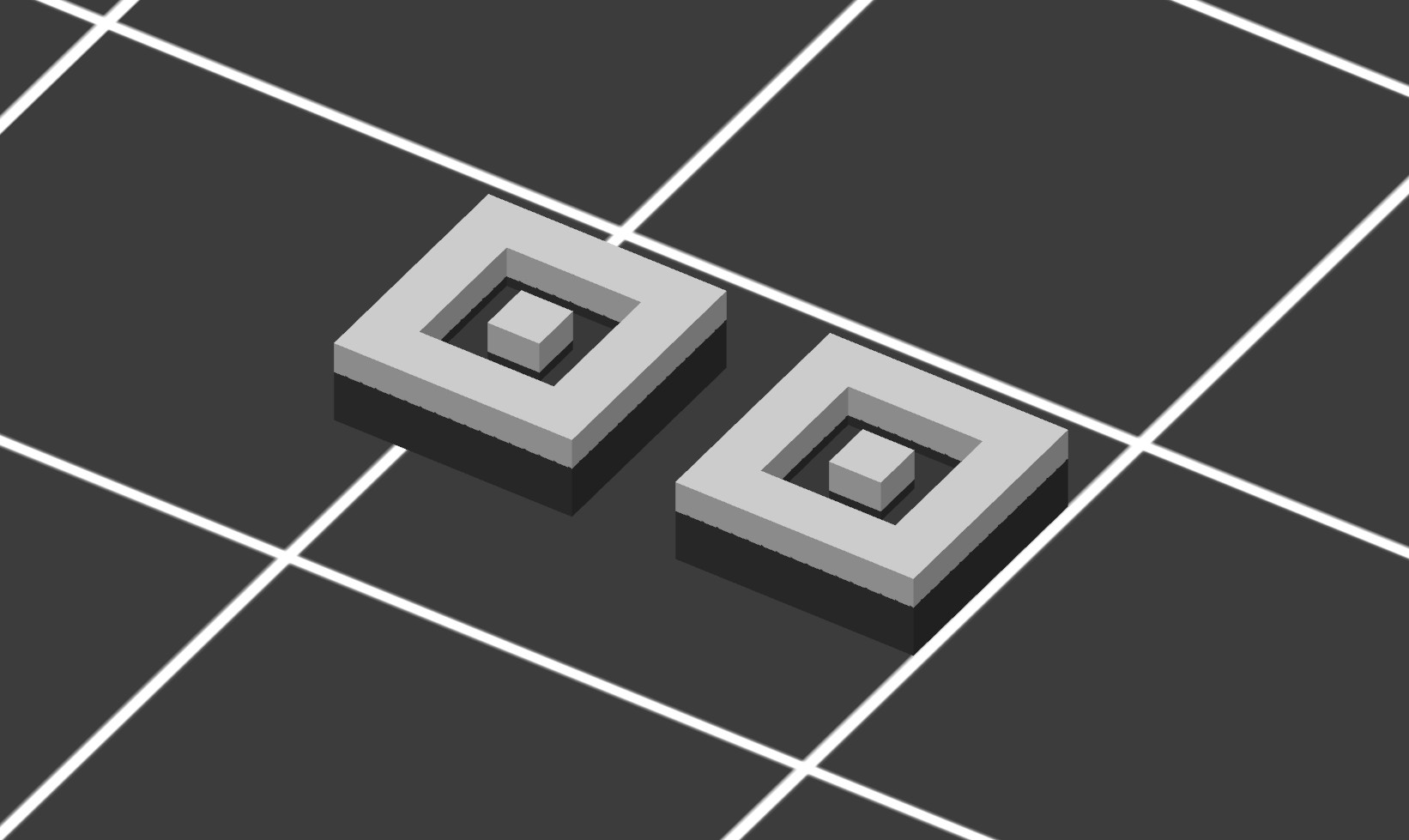

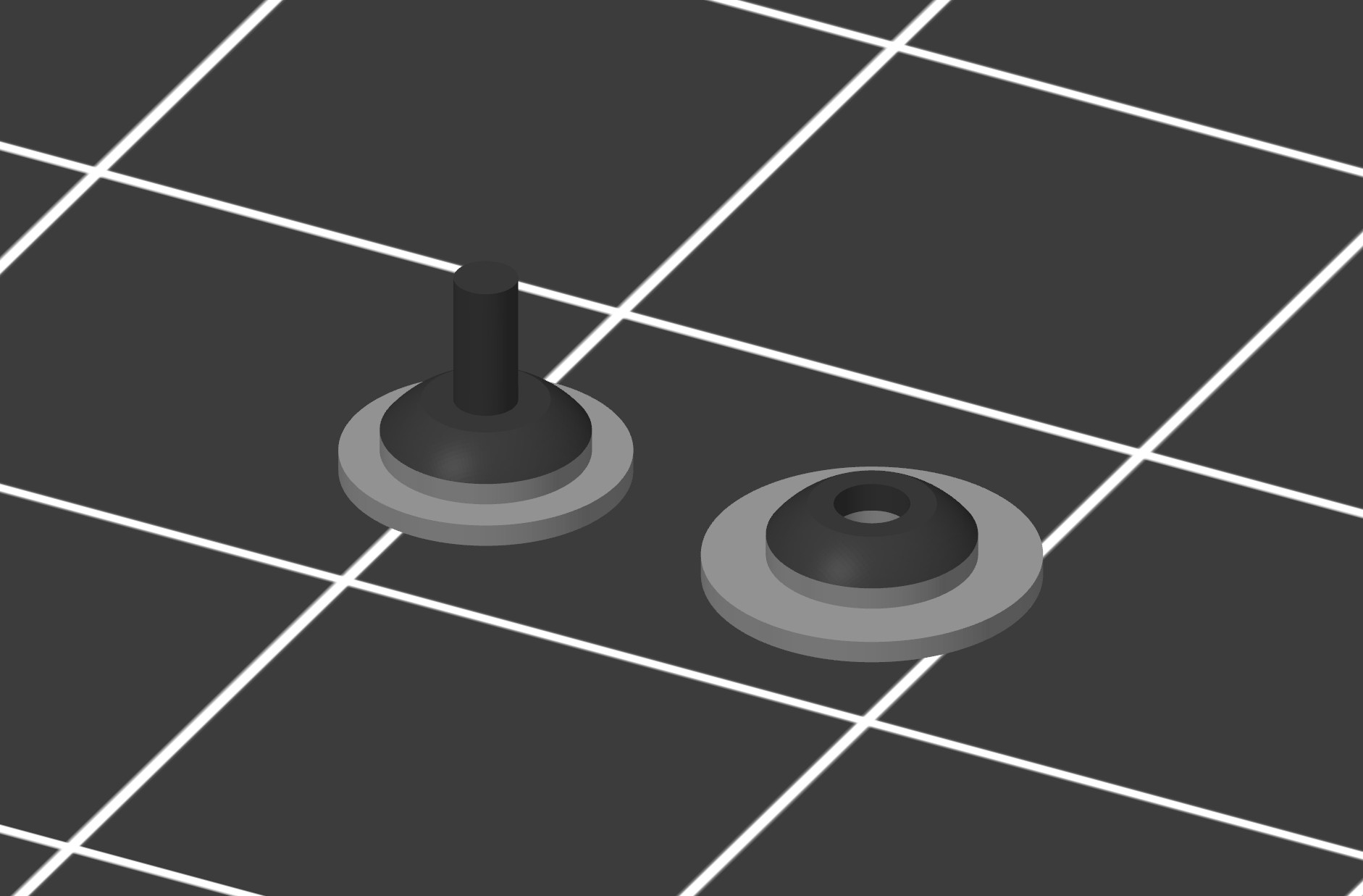

6 Teile (der "RECTO"-Teil des Solararrays, beide Teile von ASPERA-IMA, ein Paar SAS-X-Sensoren sowie die beiden LGA) benötigen während des Druckens einen Farbwechsel, was einfach ist.Hinzufügen eines Filamentwechsels direkt in Ihrem Slicer.Die Höhe, bei der der Farbwechsel angewendet werden soll, wird als Dateianmerkung geschrieben, und die folgenden Screenshots können helfen, zu visualisieren, wie es aussehen soll:

Montageanleitung

Ich empfehle, zum Zusammenbau der Teile normalen weißen Klebstoff (und Geduld 😉) zu verwenden, anstatt Kontaktklebstoff, der oft weiße Rückstände hinterlässt und unordentlich sein kann.

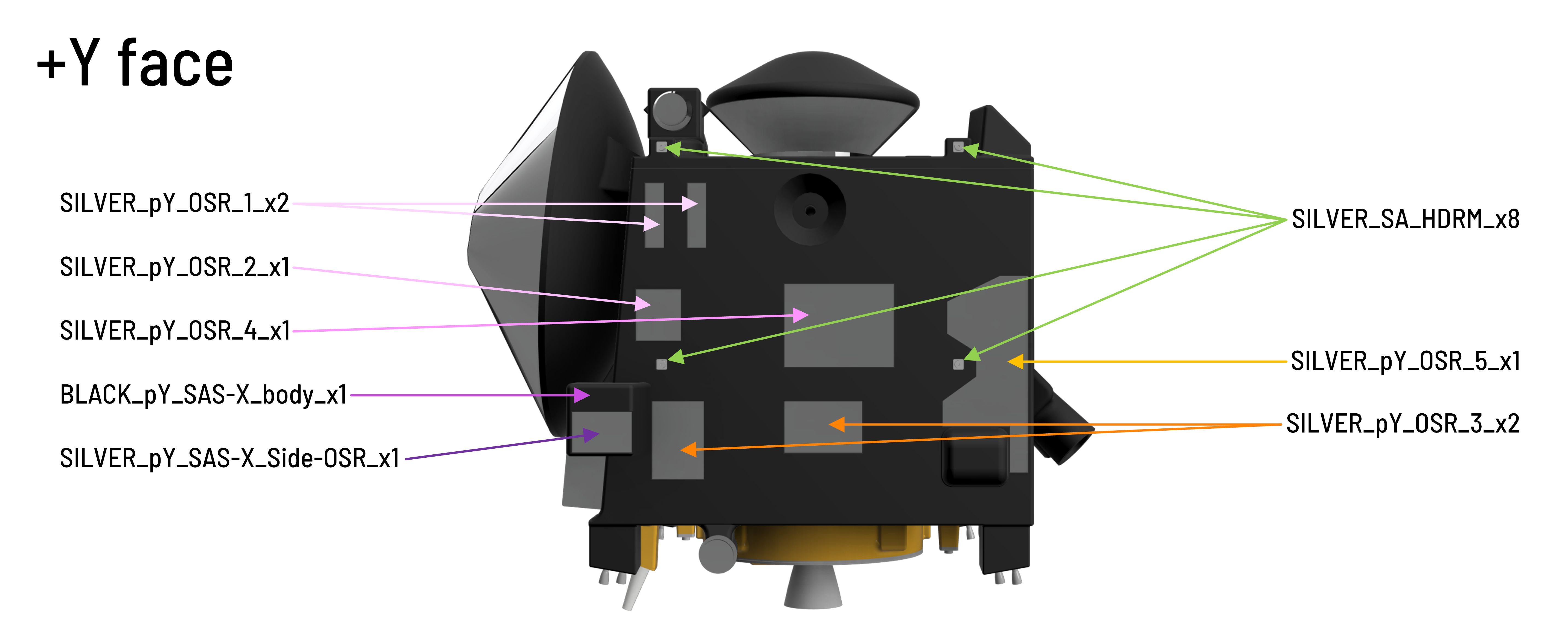

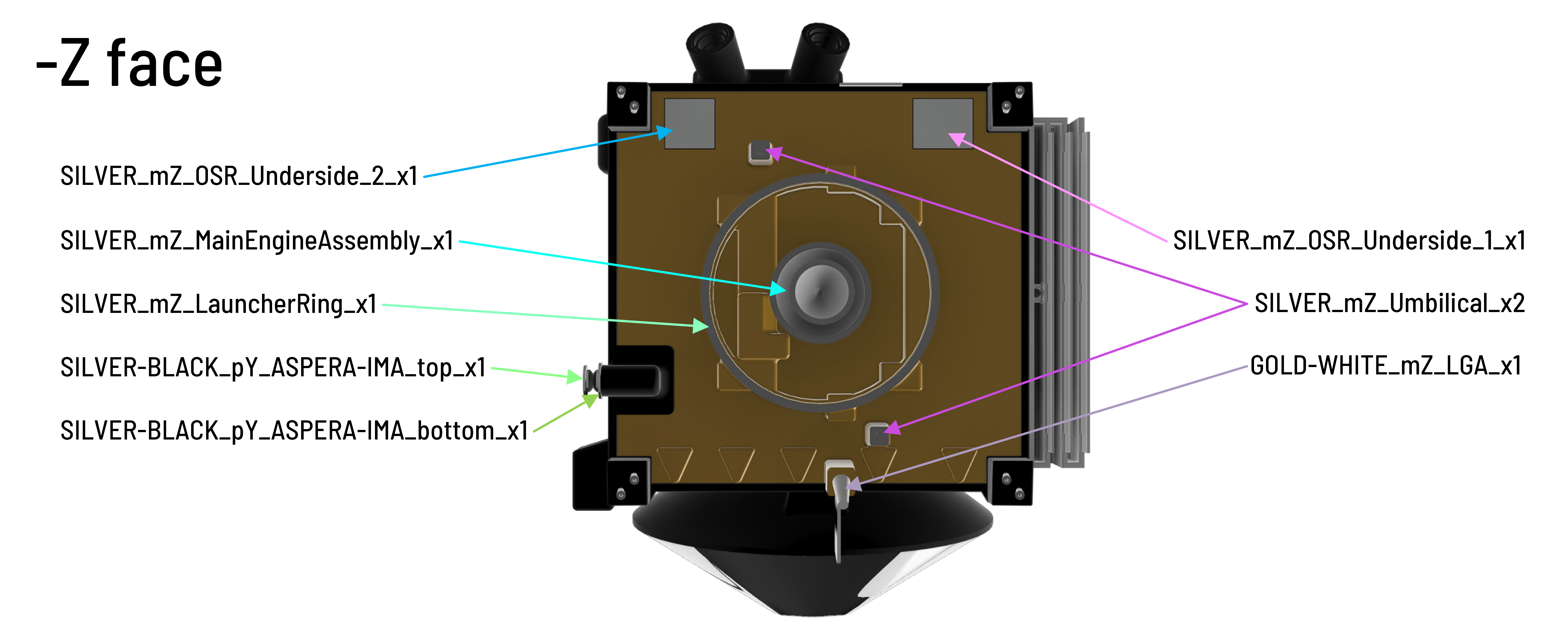

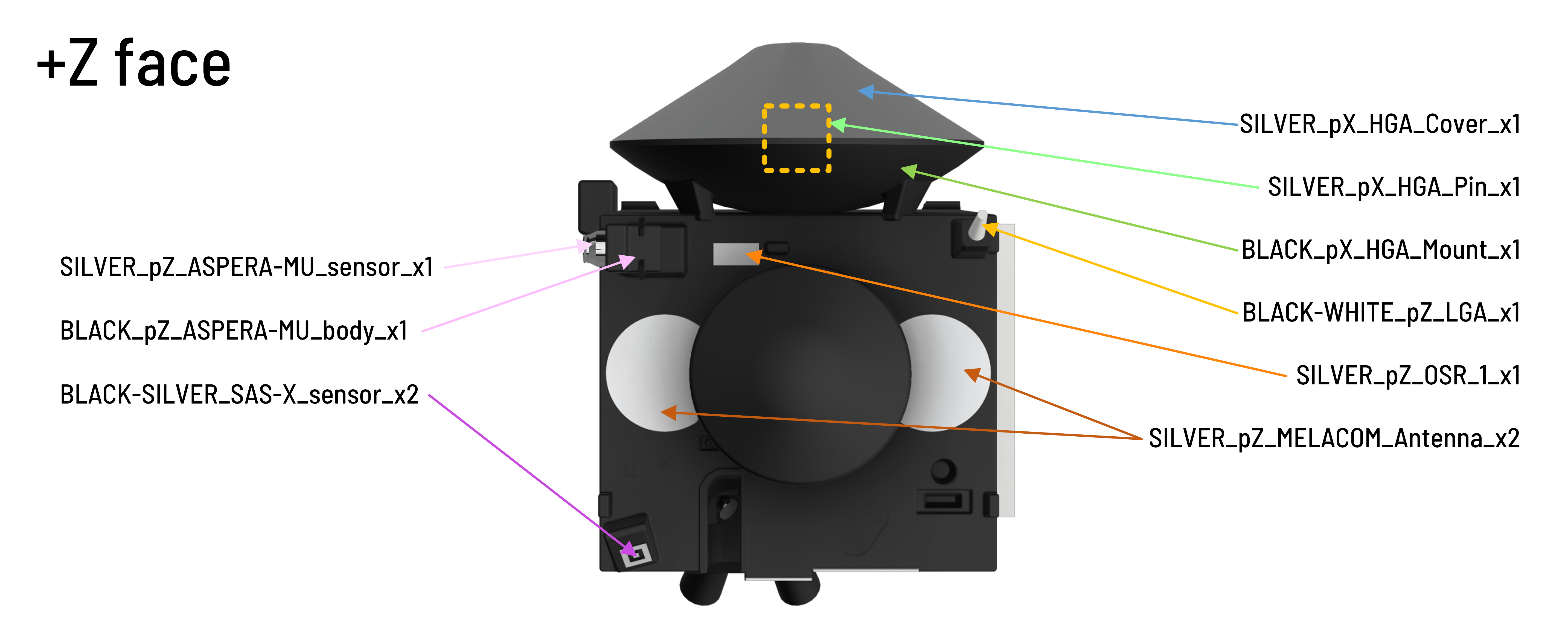

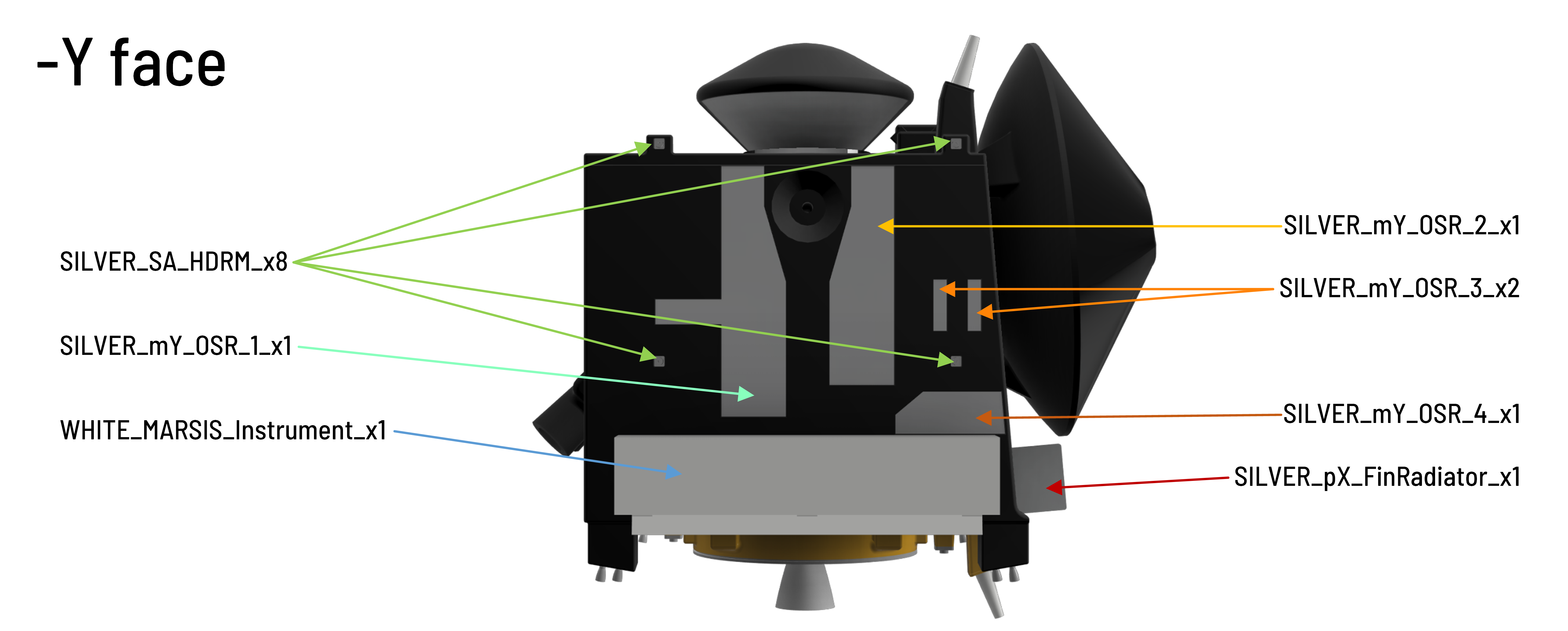

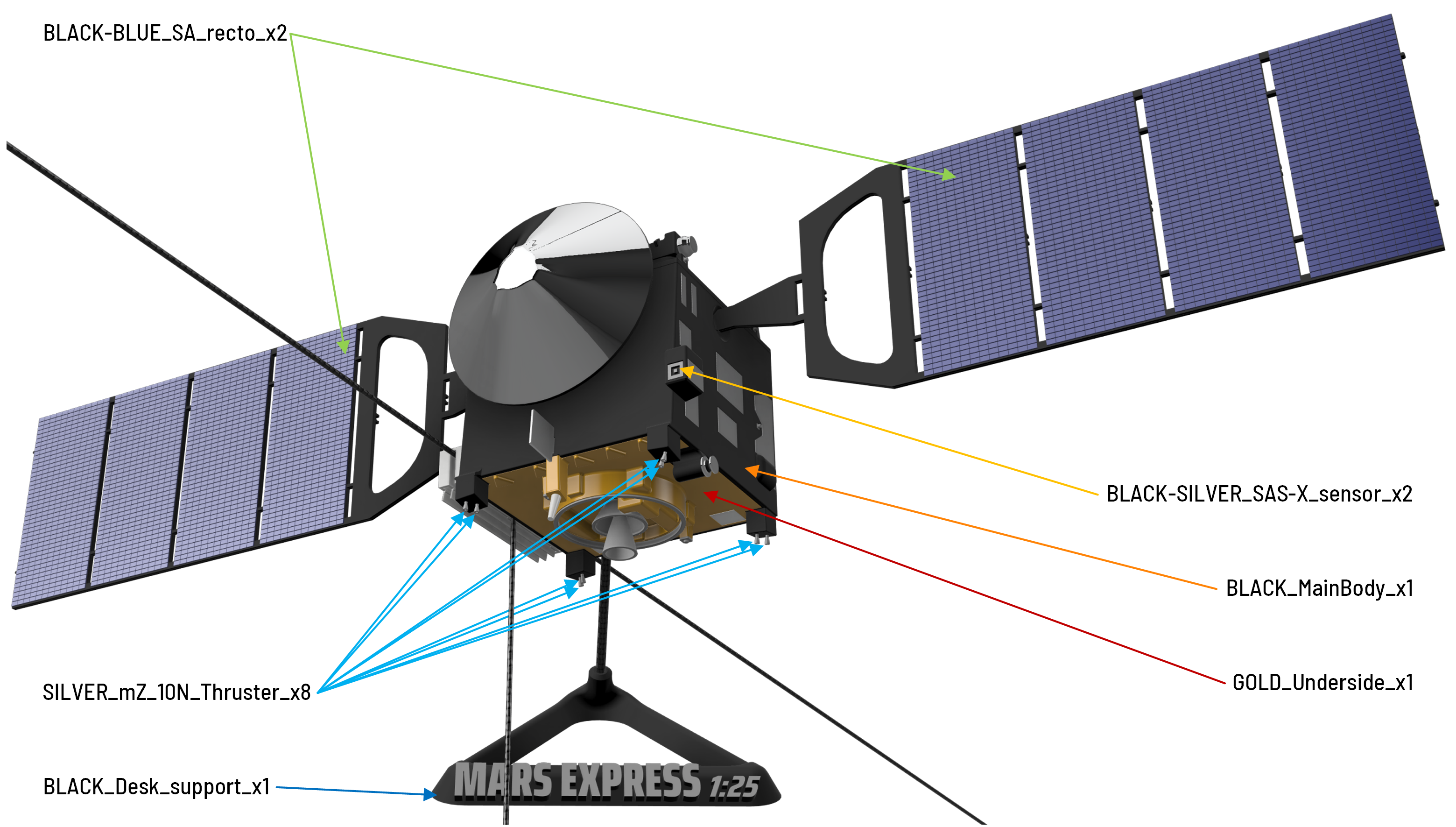

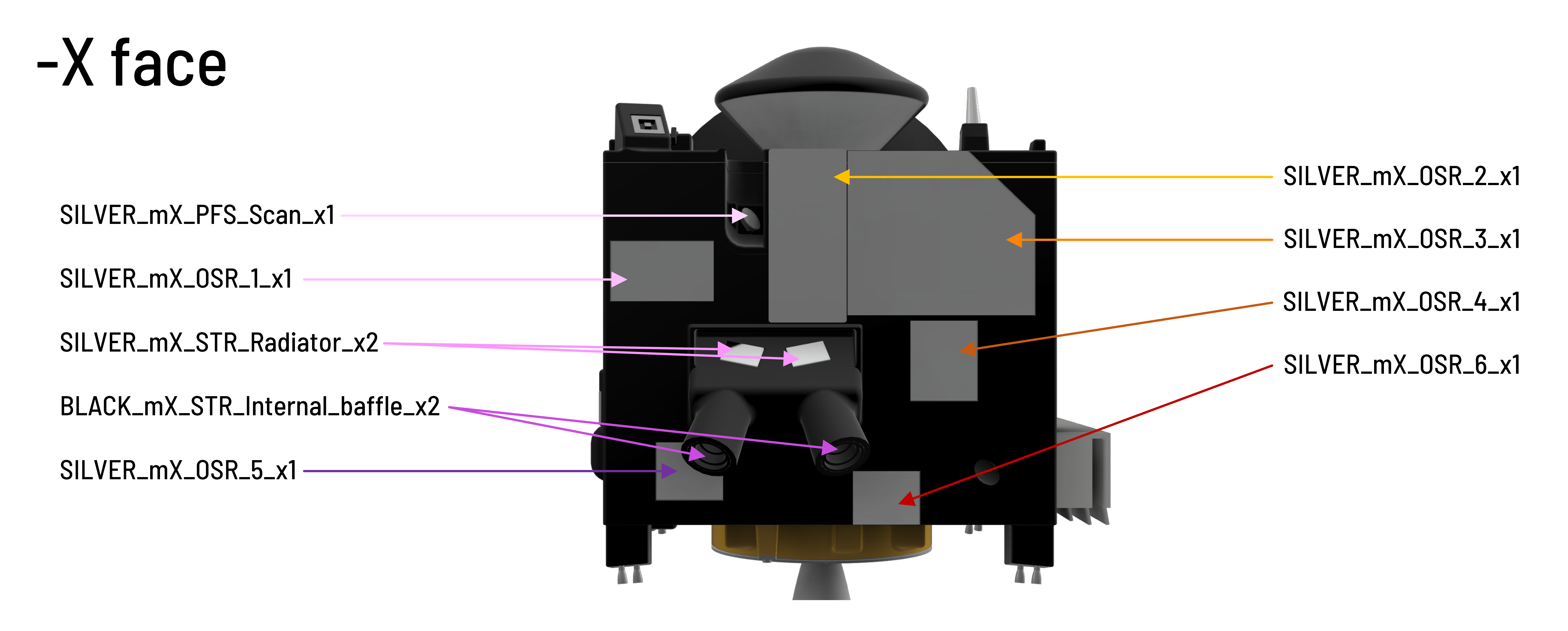

Es gibt ziemlich viele Teile, aber die Montage ist insgesamt relativ einfach (obwohl ich empfehle, einige meiner anderen einfacheren Modelle auszuprobieren, bevor Sie dieses versuchen). Bitte beziehen Sie sich auf die kleinen Montagen unten, die zeigen, wie die verschiedenen Teile zueinander positioniert sind:

Nicht gedruckte Teile

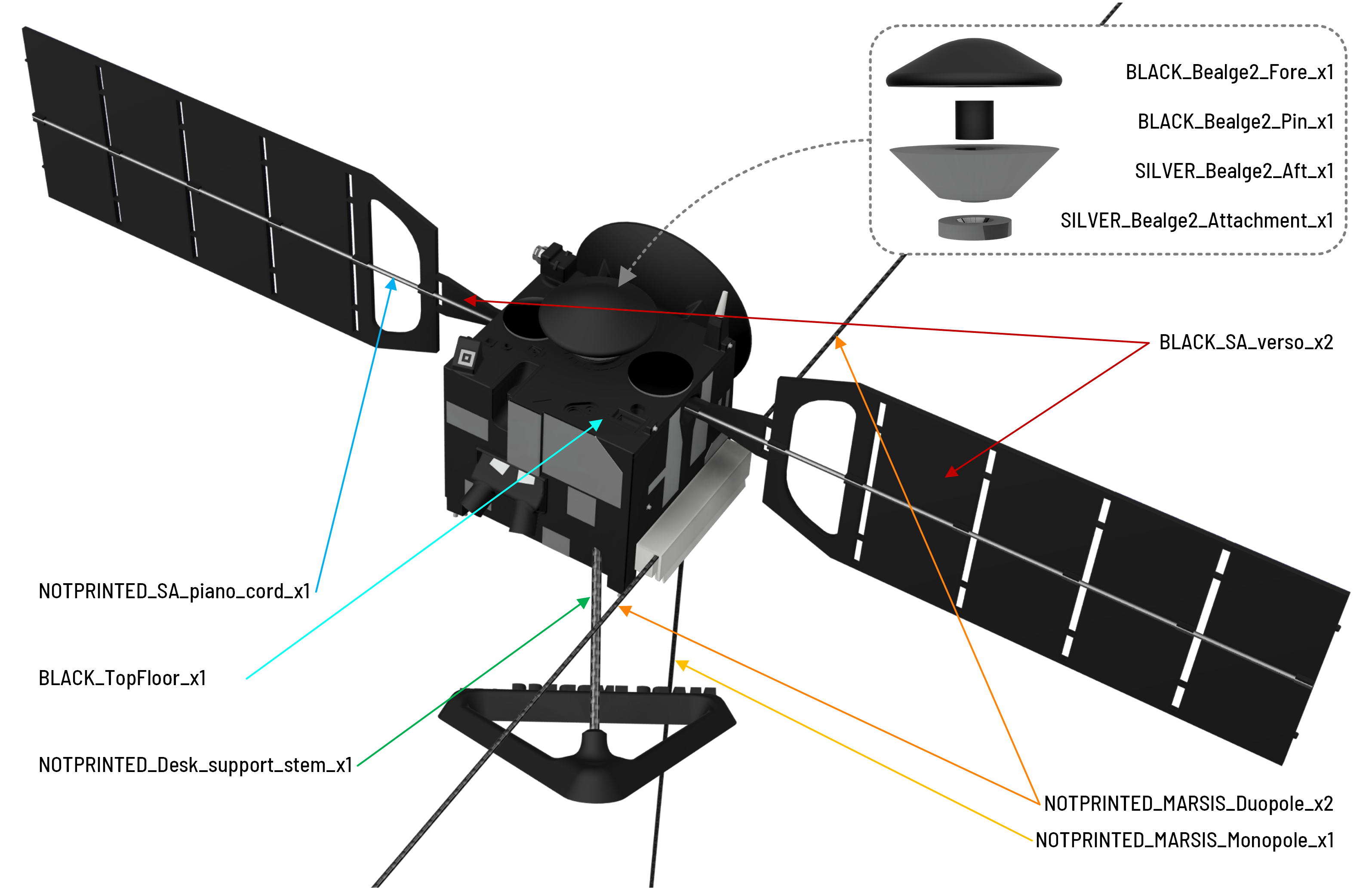

5 Teile sind nicht dazu gedacht, in 3D gedruckt zu werden, aber dennoch notwendig, um das Modell zu vervollständigen. Sie werden nicht als Teil-Dateien bereitgestellt, können aber auf der beschrifteten Rückansichtsfigur des vorherigen Abschnitts gesehen werden:

• NOTPRINTED_Desk_support_stem_x1 ist eine 100 mm lange Stange mit einem Durchmesser von 3 mm. Es wird empfohlen, Kohlefaser/Glasfaser zu verwenden (die relativ leicht erhältlich ist). Sie muss stabil sein, da das fertige Modell ziemlich schwer ist.
• NOTPRINTED_SA_piano_cord_x1 verstärkt die Flügel des Solararrays und funktioniert als Rotationsachse. Es ist eine 1,5 mm dicke und 460 mm lange Stange. Ich habe Stahlklavierseiten verwendet, aber auch Kohlefaser sollte funktionieren.
• NOTPRINTED_MARSIS_Duopole_x2 und NOTPRINTED_MARSIS_Monopole_x1 sind ebenfalls Stäbe mit einem Durchmesser von 1,5 mm, die die MARSIS-Antennen darstellen. Im Maßstab sollte jeder Duopole 820 mm lang sein, und der Monopole sollte 290 mm lang sein. Um mit der Anzeige auf dem Schreibtischständer kompatibel zu sein, habe ich mich für eine Länge von 100 mm in Car

[NICHT GESPONSERT] Für andere EU-Hersteller hatte ich großes Glück mithttps://micro-modele.fr/um solche Materialien mit kleinem Durchmesser zu beschaffen.

Ich male die Beschriftung auf der Schreibtischstütze mit einem silbernen Paint Marker, um sie hervorzuheben.
