ツインキャンランプ

ツイン・キャン・テーブルランプは、2つの円柱(または缶)を重ねて置いた現代的なデザインです。

私はランプの内側を白(または他の明るい色)にしたかったのですが、MMUやAMSを使って別の色でシェイドを印刷するのは無駄で印刷時間が長すぎるので私には選択肢ではありませんでした。そこで、外側のシェイドが内側のシェイドにスライドする2つの別個のシェイドで設計しました。外側のシェイドは取り外しできるので、いつでも他の色に交換

ランプの上部に設置するディフューザーまたはルーバーのいずれかを選択でき、オプションで下部ディフューザーも用意されています。

寸法：228 mm × 124 mm

デザインの目標

• 電球をできるだけ反射するように、白色のインナーシェイドを使用します。
• 電球は、ランプ全体の高さを制限するために、垂直方向に足元に凹形に取り付けられています。
• 足と日陰をつなぐ目に見えるアームはありません。

これらの目標により、このランプは3D印刷の観点から必ずしも最も効率的なランプではありません。2つのシェードが必要であり、一部のパーツにはサポートが必要になるため、かなりの量のフィラメントが必要になります。しかし、結果を考えると、これは良い妥協だと思います。使用されるフィラメントの量はランプに適した重量を提供し、必要なサポートもそれほど多くありません。

必要なハードウェア

ネジ式カラーが付いたE14ランプホルダーキットが必要になります。印刷する前に、寸法を確認しておきましょう。

ランプケーブルは、足の底にあるケーブル溝にきちんと収まるように、通常の2芯ケーブルである必要があります。

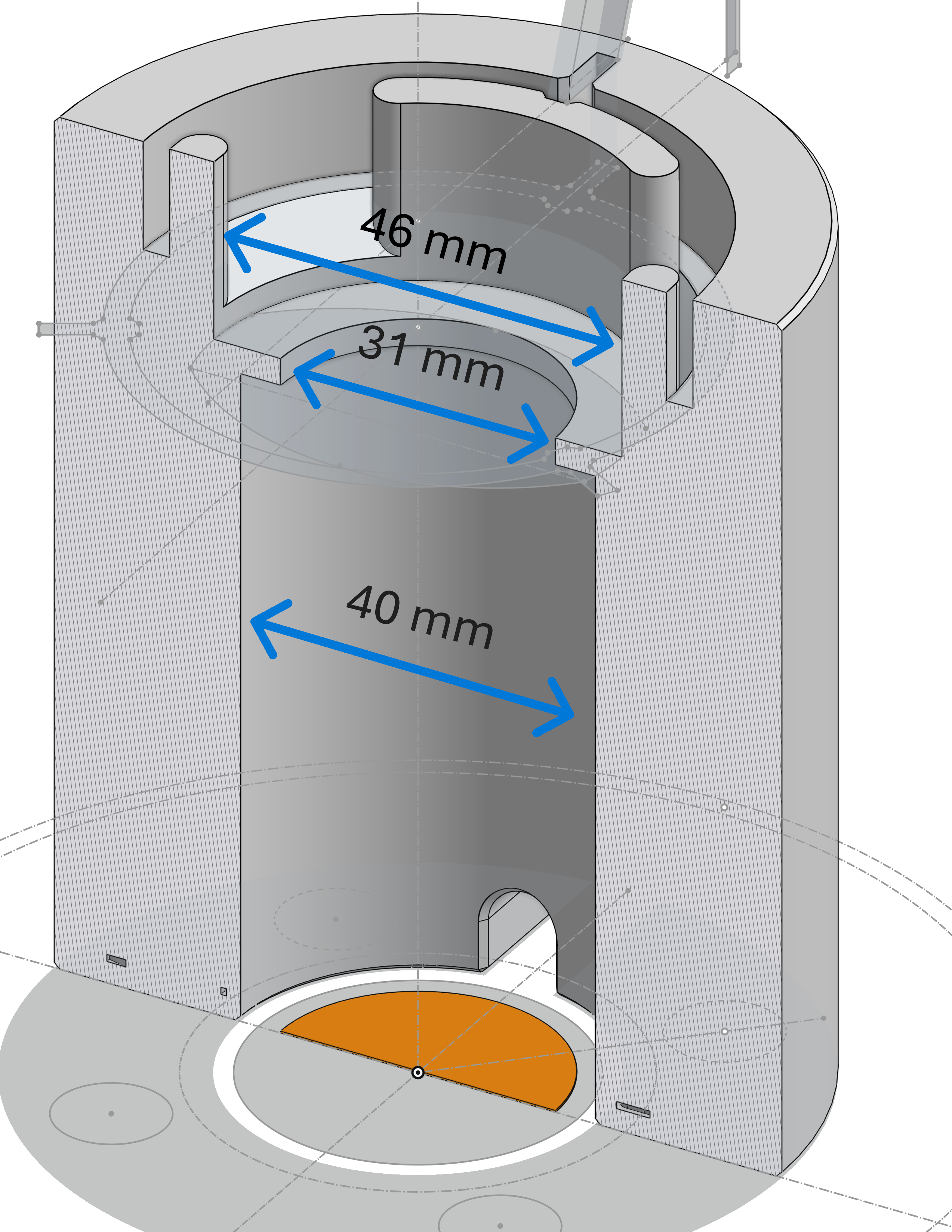

ランプホルダーの本体の最大幅は30 mmで、ネジ式のコラーの場合は45 mmです。

このモデルは最大4WのLED電球にのみ適していますので、ご注意ください。

印刷の指示

テストモデル

インナーシェイドは足にかなりきつくフィットするはずです。プリンターの精度に不安がある場合は、まず2つのテストモデルを印刷してみてください。

フィラメントの選択

私はPLAでこれを印刷したのですが、熱によるプラスチックの変形は全くありませんでした。私が使っている電球は、点灯時に触っても全く問題ないので、問題ないはずです。しかし、特に上部のディフューザーを使用する場合、上に向かって熱い空気が通過できないので、結果は異なる可能性があります。それで、ランプを数時間点灯したときに熱がたまらないかどうかを確認してください。

特に外側のシェイドの場合は、できるだけ不透明な高品質のフィラメントを使用してください。私は、安価なフィラメントは優れた印刷特性を持ちながらも、色素が少なくてやや透光性があることがわかりました。光がシェイドを通過してしまうのは避けたいですね、そうするとそうじゃない色合いが花瓶モードで印刷されていないので、見た目は良くないですね。

オリエンテーション

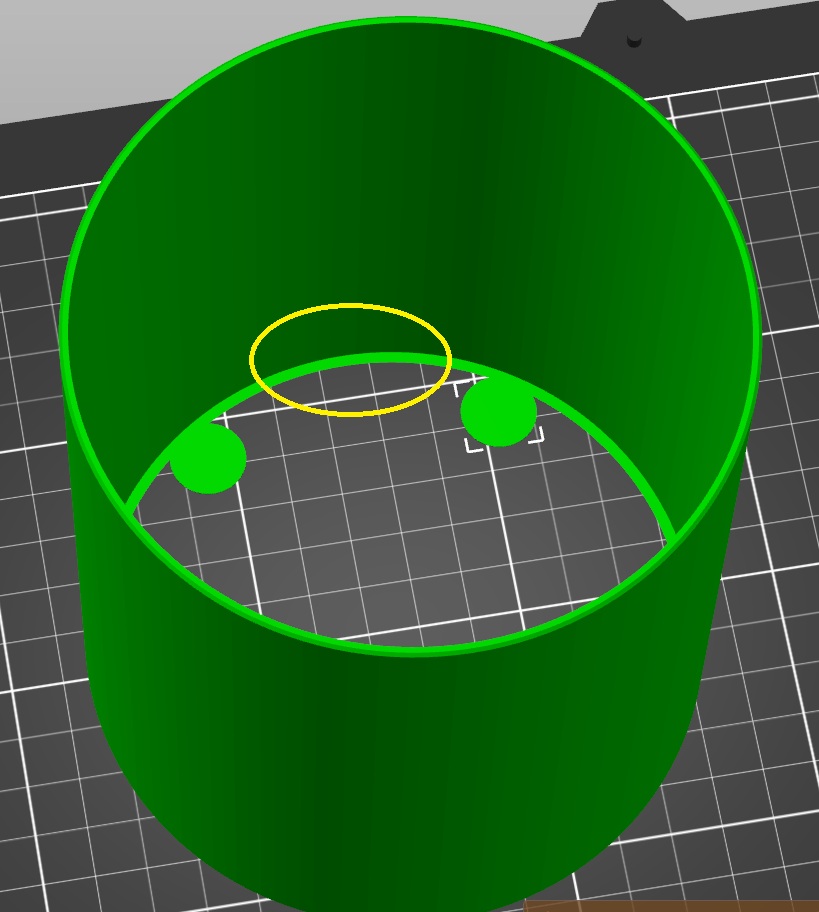

ルーバー、ディフューザー、そして外側のシェイドはすべて逆さまに印刷しなければなりません。外側のシェイドは2回チェックしてください。これは、スライサーではあまり目立たない上部にリップがありますが、このリップは印刷ベッドに配置する必要があります。

ベッドと接触する面積はそんなに大きくないので、私は外側のシェイドの内側のエッジにもマウスの耳を置きました。

• 層の高さ
  私は0.6 mmのノズルと0.25 mmの層厚でこれを印刷した結果、素晴らしい仕上がりになりました。

  ディフューザーを印刷する場合、層の高さを0.15 mmに下げ、より良い結果を得るために同心底層パターンを使用してください。

• 境界線
  0.4 mmのノズルで印刷する場合、2つのシェードモデルのいずれにもインフィルが生成されていないことを確認してください。必要に応じて、垂直シェルの周囲を3に増やしてください。

  0.6 mmのノズルで印刷する場合は、スライスを行い、内側の影にインフィルがないかどうかを二度確認してください。

• 埋め込み
  私は15%の立方体インフィルで印刷したのですが、それによって足にいい重みが加わりました。

• サポート
  どこでも必要な唯一のサポートは足のフランジです。私はサポートが内蔵された足のバージョンを作成しました。これは、0.20～0.25 mmの層厚で問題なく印刷できます。これにより、薄いシリンダーが作成され、取り外して廃棄するのが非常に簡単です。私はまた、0.4 mmの層厚で内蔵サポートモデルを印刷しましたが、問題なく印刷できました。ただし、サポート構造を取り外すには

  スライサーにサポートを作らせたい場合は、内蔵サポートのないフットモデルにサポート用のペイントを塗ってください。
