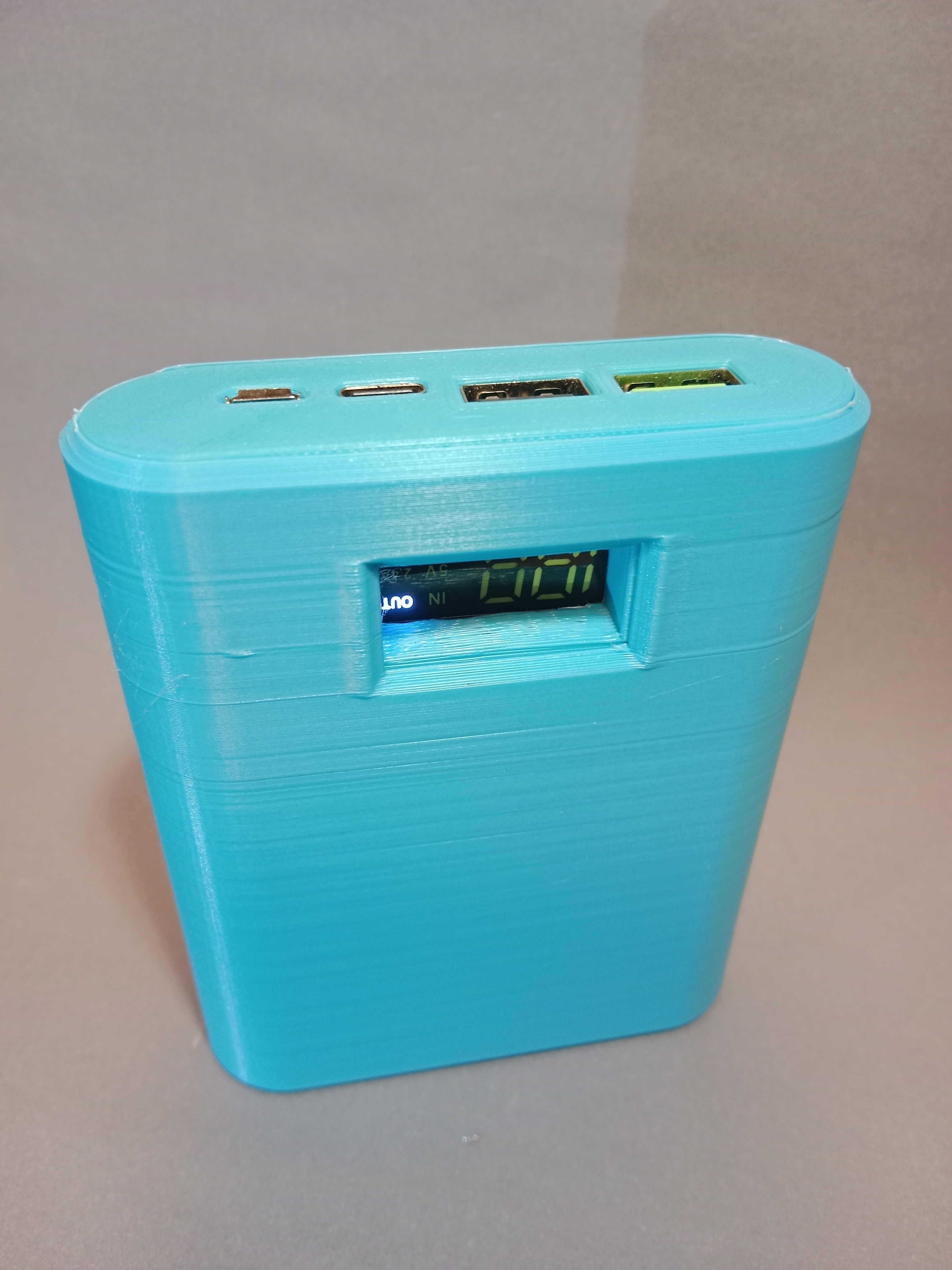

これはパワーバンクです！

これは、4つの18650リチウムイオンセルを並列に使用するように設計されており、1回の充電で最大40Whを提供し、急速充電やUSBパワーデリバリをサポートします。

材料：

• 容量、健全性、充電レベルが類似した4×18650リチウムイオンセル。古いセルと新しいセルを混合するのは危険です。
• 充電/BMSモジュール(アマゾンまたはアリエクスプレス)
• ワイヤー(18 AWG / 0.82 mm²以上)
• 接着創(ホットメルト接着創またはエポキシ接着創)
• オプション：Kaptonテープ

ツール：

• はんだごてまたはスポット溶接機
• マルチメーター
• ワイヤーストリッパー

印刷設定：

• PLA、ABS、PETG、どんな硬質フィラメントでも使えます。おそらくTPUは「外側」に適していますが、まだ試していません。
• 2～3枚の壁で、実際にはもっと必要ないです。なぜなら、ストレスがかかることはないからです。
• あなたのプリンターがブリッジングができるなら、サポートは必須ではないけれど、見た目がより良くなるかもしれません。
• コンプライアンスメカニズムの隙間から遠くに縫い目を置くようにしてください。そうしないと、正常に機能しない可能性があります。

組み立て：

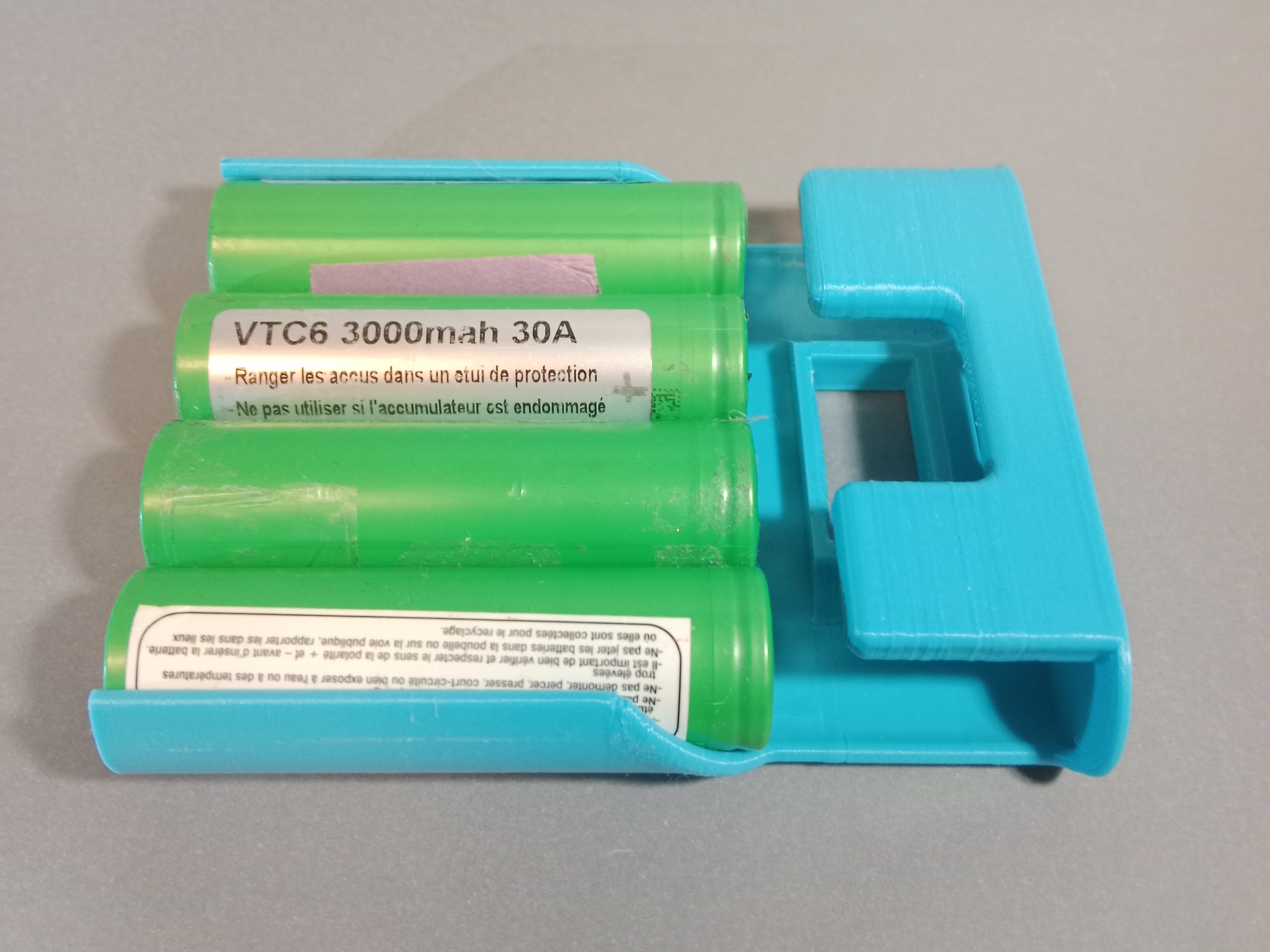

• セルをスロットに入れて、それらを接着します。すべてのセルが同じ方向を向いていることを確認してください(すべての正極が一方に、すべての負極がもう一方に)。バッテリーは並列に接続しなければなりません。

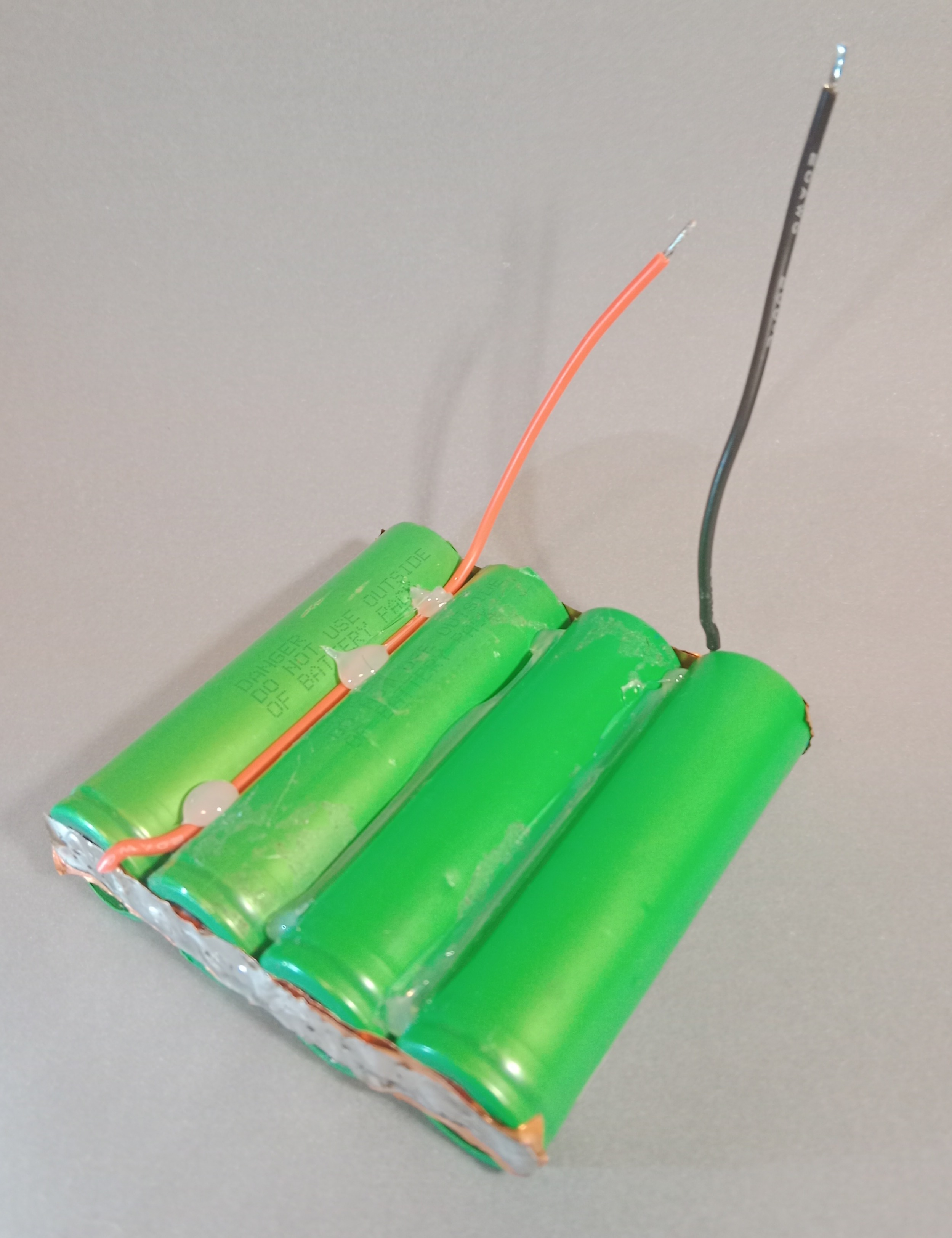

• スポット溶接機(推奨)やはんだごてを使用してセルを接合します。セル端子を長時間加熱しないようにし、短絡しないように注意しましょう。短絡を防ぐために、端子を電気テープやカプトンテープで固定しましょう。











• マルチメーターでパック電圧を測定する(充電量によって3.6～4.2V)。
• モジュールだけに電源を供給し、出力が正しいかどうかを確認してください。

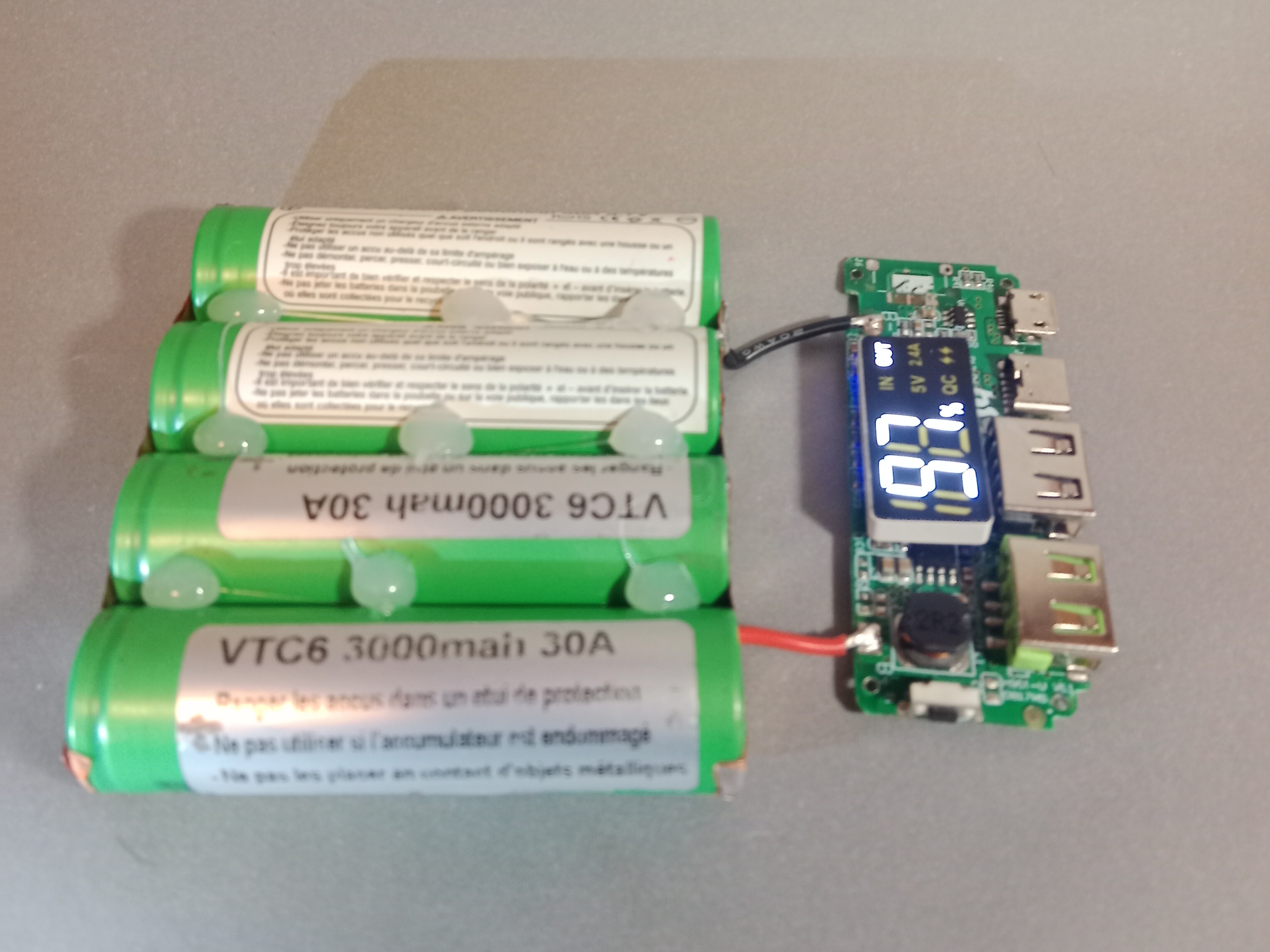

• バッテリーパックからPCBへの配線をはんだ付けし、極性が正しいことを確認してください。







• 負荷の下でモジュールを再度テストしてください。

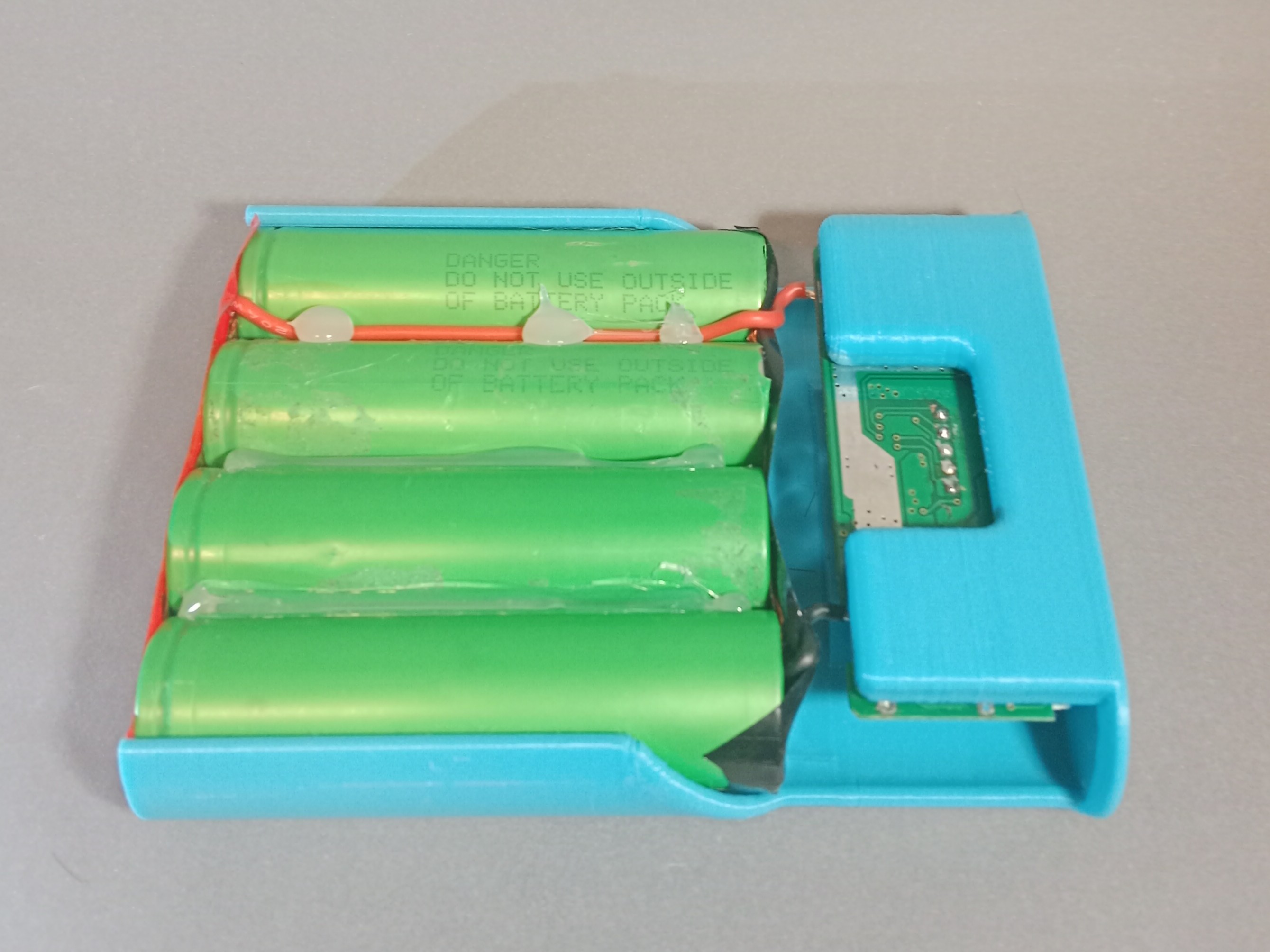

• ボードを「インサイド」とラベルされた3D印刷部に置き、バッテリーアセンブリをそのスロットに取り付けます。





• 「外側」の部分にあるコンプライアンス機構が自由に動くようにしてください。
• 印刷した部分、セル、ボード、スクリーンをしっかりと一緒に貼り付けます。
• 組み立てを「外側」のシェルに押し込みます。きつくなければならないですが、必要に応じて接着創を追加してもいいでしょう。





さて！今、あなたは動作するバッテリーパックを持っています！

インスピレーション：

このプロジェクトは、インスピレーションを受けて実現しました。ショップ・セラピーのモデル。メーカーワールドですが、私のニーズに合わせてゼロから再設計しました。







安全警告：

リチウムイオンバッテリーは危険です(毒性、可燃性、潜在的に爆発性)。取り扱いには注意が必要です。
短絡、穿通、破壊、または損傷したように見えるセルを使用しないでください。
このプロジェクトの構築や使用から生じる可能性のある負傷、火災、または損害については、私は一切の責任を負いません。



このプロジェクトを作ったら、結果を見てみたいです！コメントを残したり、完成したパワーバンクの写真を投稿したりしてください。

もしプロジェクトに関して何か問題があるなら、私は喜んでお手伝いします。

もっと情報が必要な方は、私にプライベートメッセージを送ってください。
