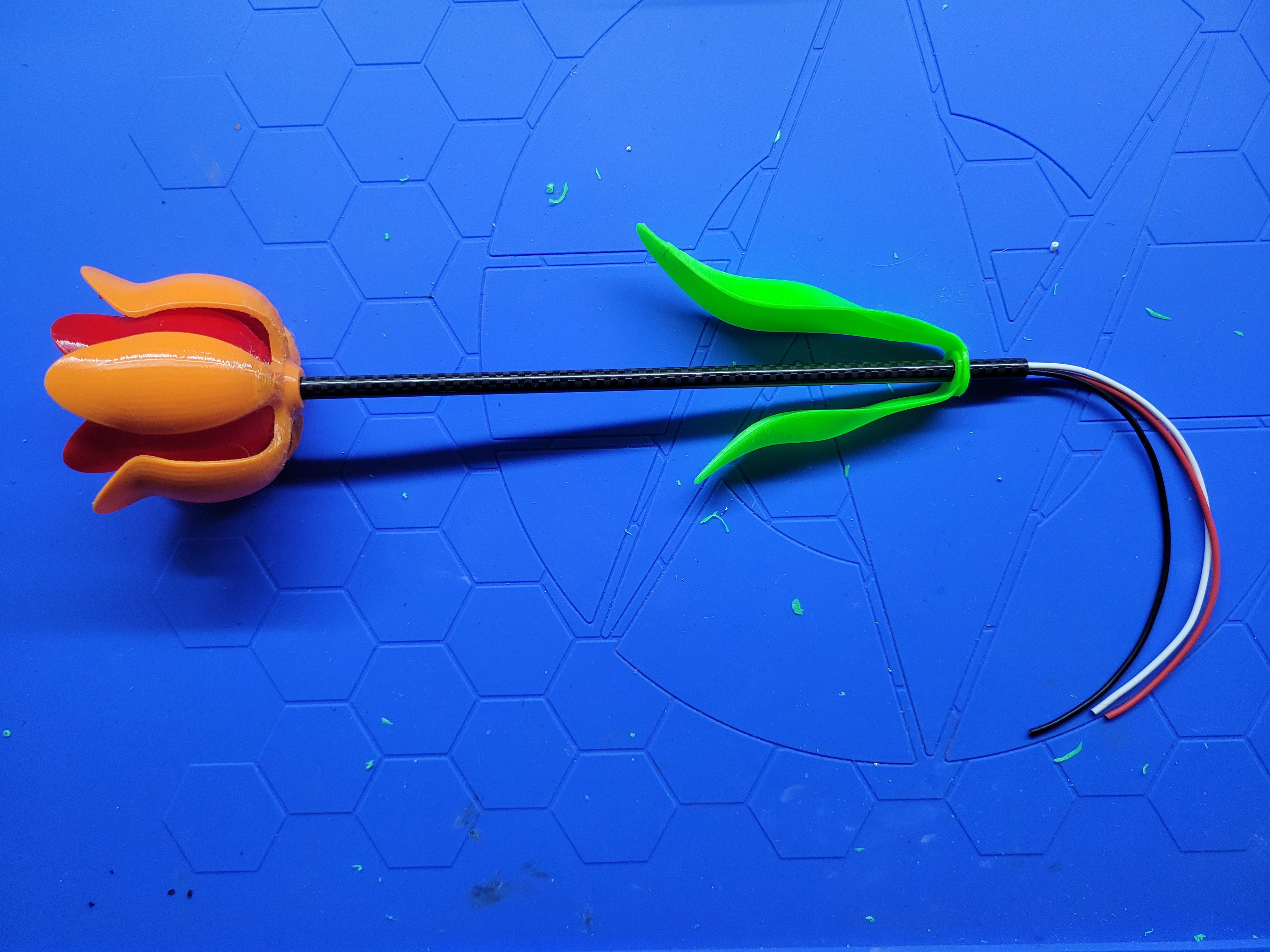

이 모델은 아직 진행 중이기 때문에 전자 장치와 하우징이 변경될 수 있지만, 개념 증명은 상당히 멋져 보입니다.

! 잎 모형은 출처가 있어요.여기에서저는 그것이 적합하도록 그 부분을 약간 수정했지만, 그 부분은 다른 것들과는 달리 @robinwkurtz_11402에서 직접 복사한 것입니다. 다른 모든 것들은 제가 만들었습니다.

부품들:

• 6x4 탄소 섬유 튜브스템을 위해서. (전선을 위해 공동이 되어야 합니다)
• 아다프루이트의 24개의 LED가 있는 네오픽셀 반지
• 아다프루트의 네오픽셀 '주얼'
• LED 제어를 위한 ESP32
• 마이크로폰(사운드 반응성을 위한 선택 사항)
• 일부 M2 + M3 볼트(모두 캡 헤드. 길이는 스레드 영역입니다)
  • 6개의 M3 10mm [6mm에서 12mm까지] 토양 <-> 상부 포트
  • 4개의 M2 8mm [5mm에서 9mm까지] 상부 포트 <-> 하부 포트
  • 6개의 M2 4mm [3mm에서 6mm], ESP32 및 마이크 <-> 하위 포트(마이크가 없는 경우에는 오직 4개만 필요합니다)
  • (선택 사항) 2개의 M2 4mm [3mm에서 4mm] NEOP 보석 <-> 내부 꽃잎. 이것들은 정말 필요하지 않습니다. 만일 복사본 보석을 받는다면 이상한 공차 문제 없이 분리되지 않을 것입니다.

OnShape에서 설계되었습니다:WLED 튤립 문서

잎을 한 번에 하나씩 인쇄하세요. 동시에 여러 개를 인쇄하려 할 때는 항상 깨집니다.

라이센스 노트:

제 모형을 어떻게 사용하든 개의치 않습니다. 리믹스하거나, 판매하거나, 무기화하든 개의치 않습니다.그러나리프 모델은 CC-속성으로 공유되었습니다. 따라서 공유하지 않아도 되고 속성을 요구하지 않더라도 여러분은 그 모델의 원 작성자인 @robinwkurtz_11402에게 크레딧을 제공해 달라고 요청하실 것입니다.


지시사항:

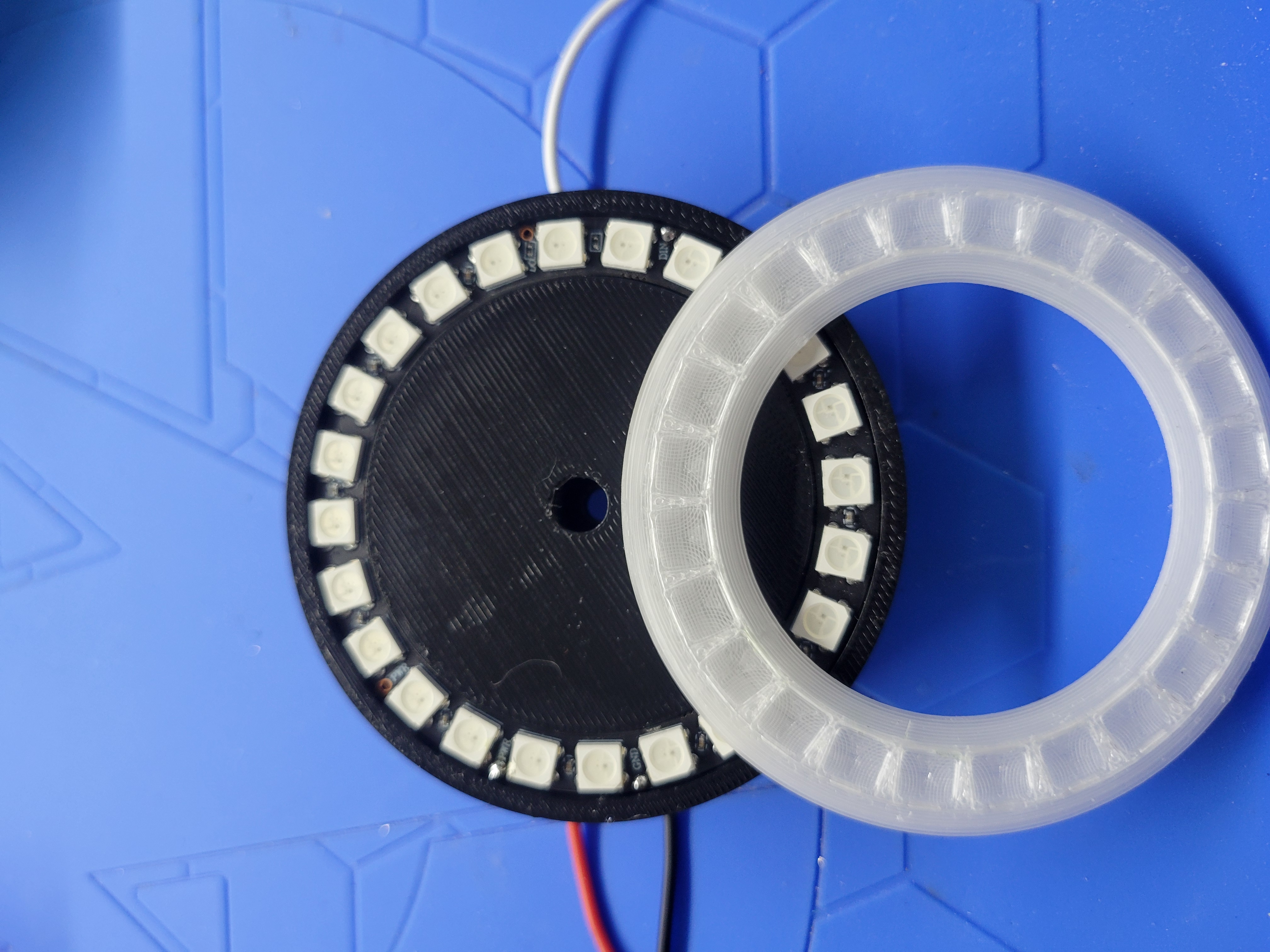

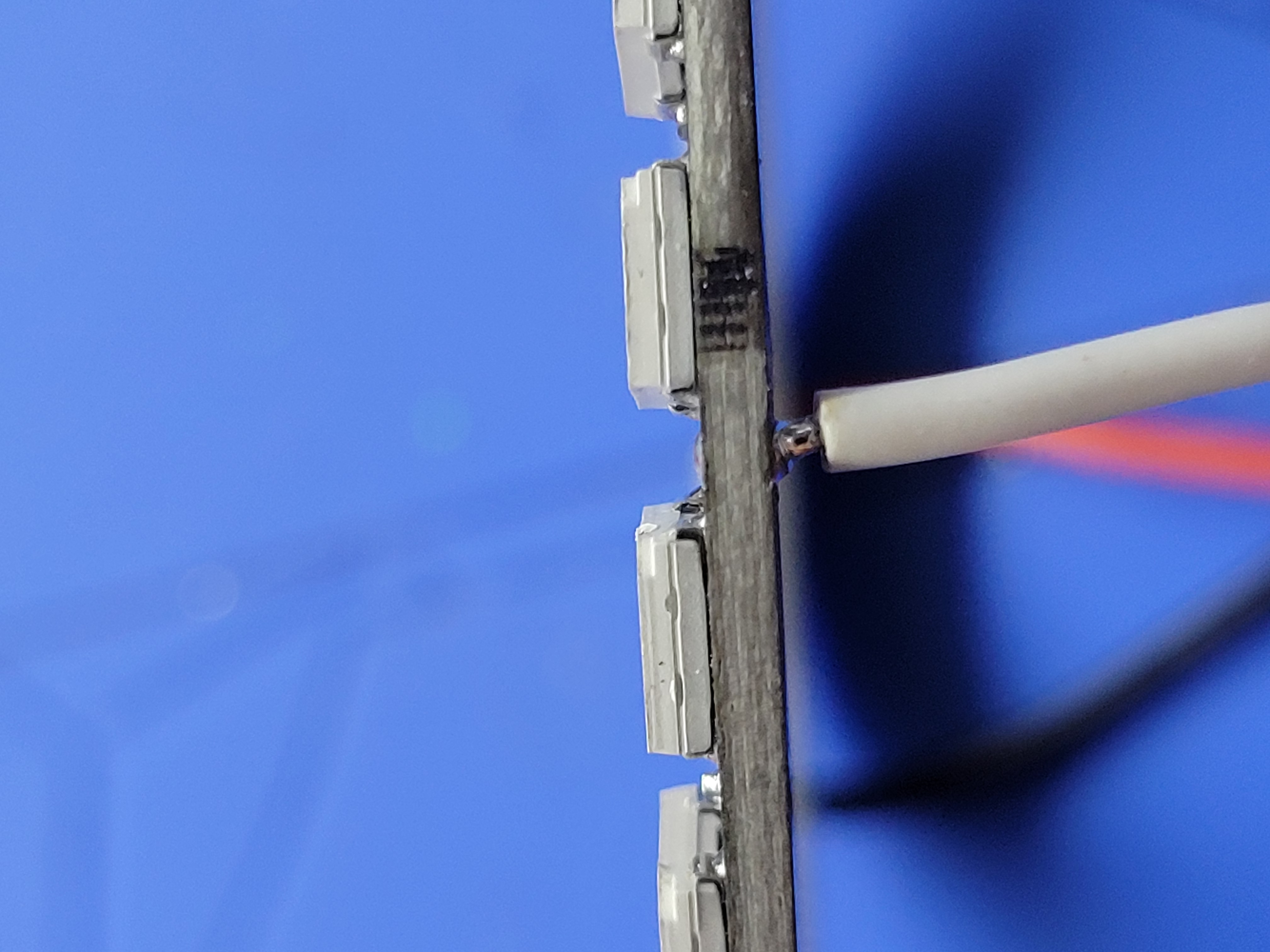

• 24개의 LED 링에 전선을 납땜하기
  • 케이블들이 위로부터 ~0.8mm 이상 突出하지 않도록 하십시오.

• WLED 튤립에 들어가는 LED 링 - 새로운 화분 - 토양 그리고 WLED 튤립 추가 - 위에 있는 디퓨저
  • 케이블들이 정확히 일직선으로 배열되어 있는지 확인하세요. 그것은 평평하게 배열되어야 합니다.

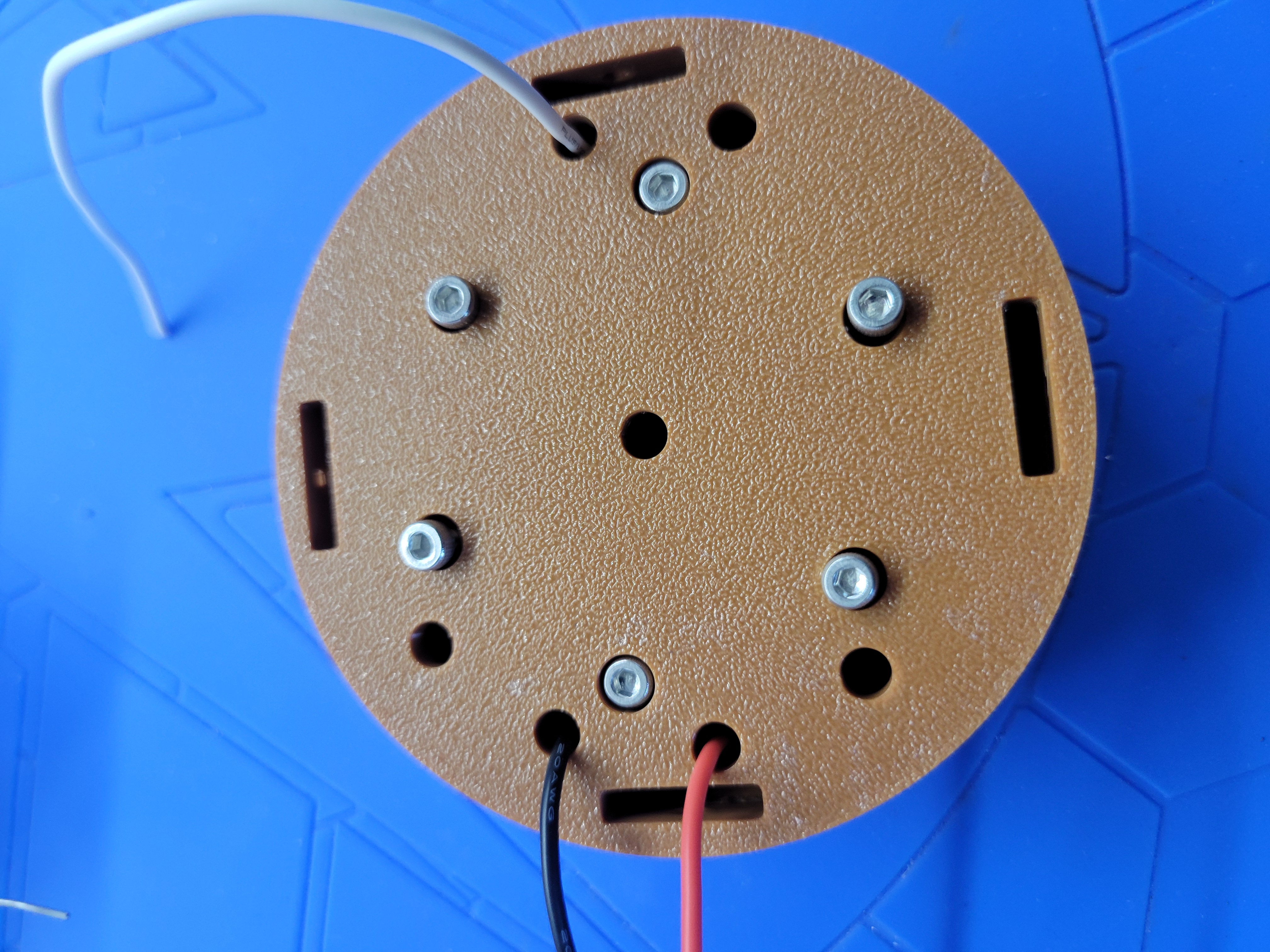

• WLED 튤립의 상부 포트에 토양 조립체를 넣으세요.

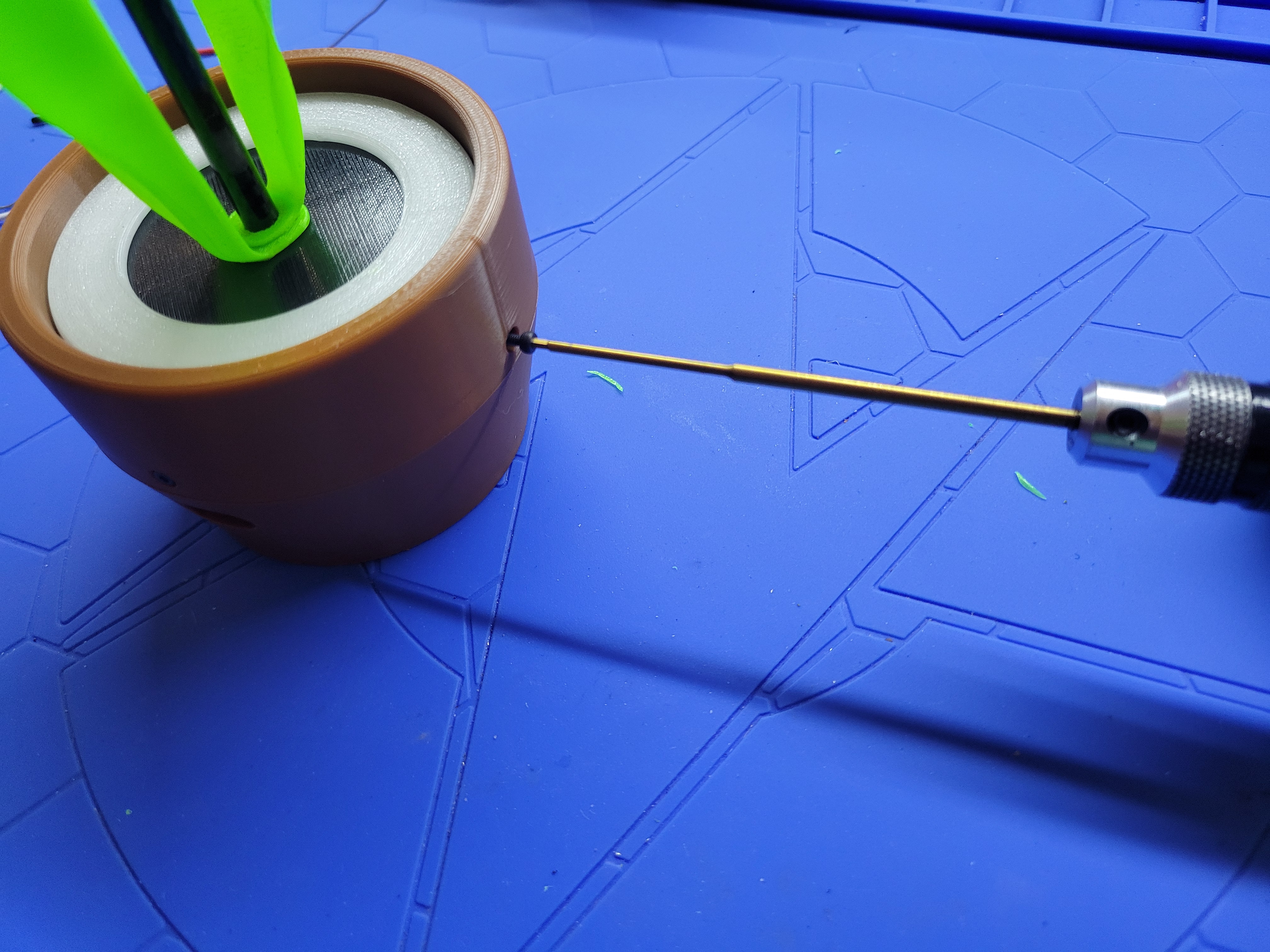

  • 6개의 M3 10mm로 고정하세요.

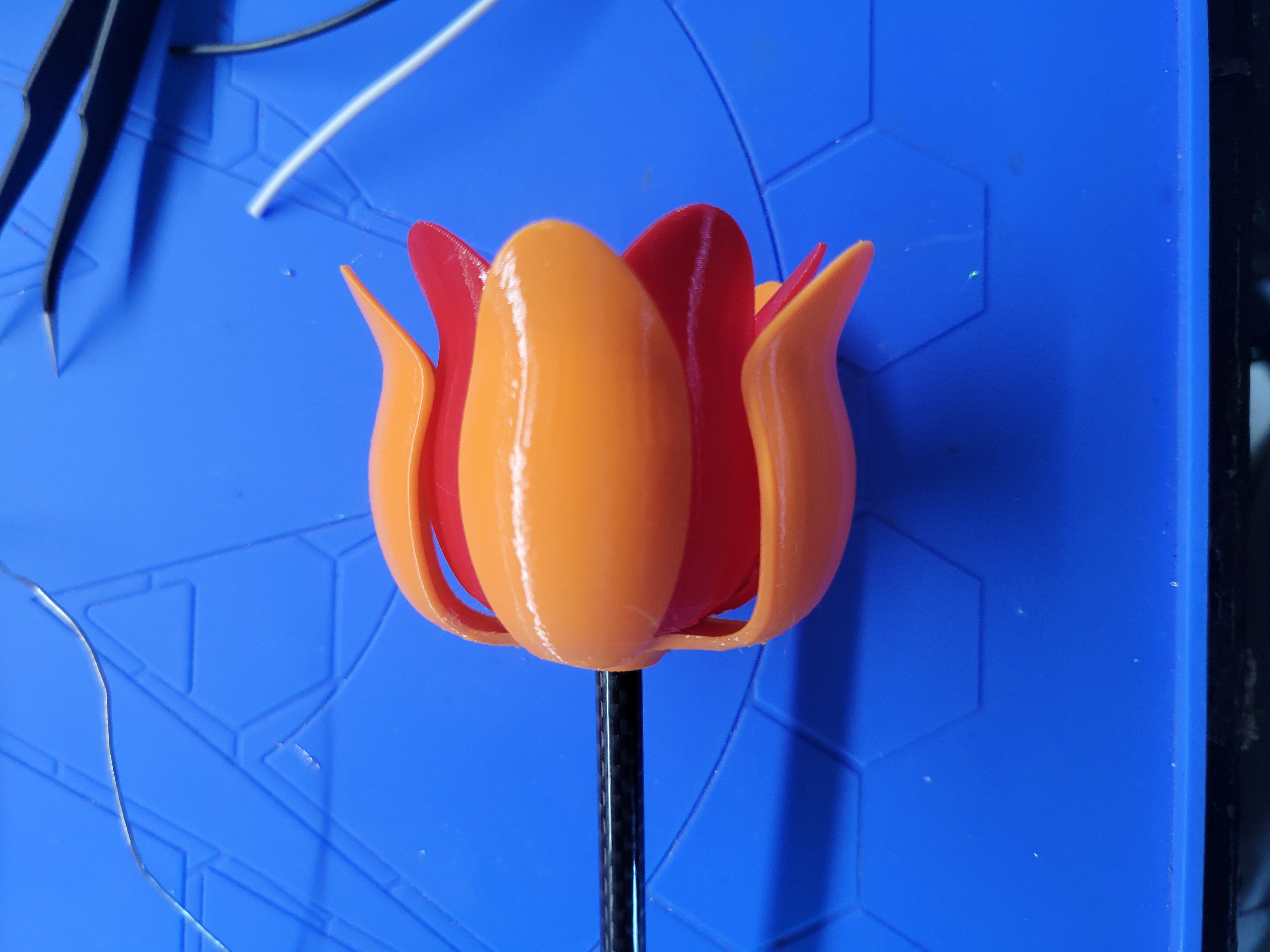

• WLED 튤립의 내부 꽃잎과 WLED 튔립의 외부 꽃잎을 탄소 막대기에 부착하세요.
  • 막대기가 위에서 나오지 않도록 하세요.

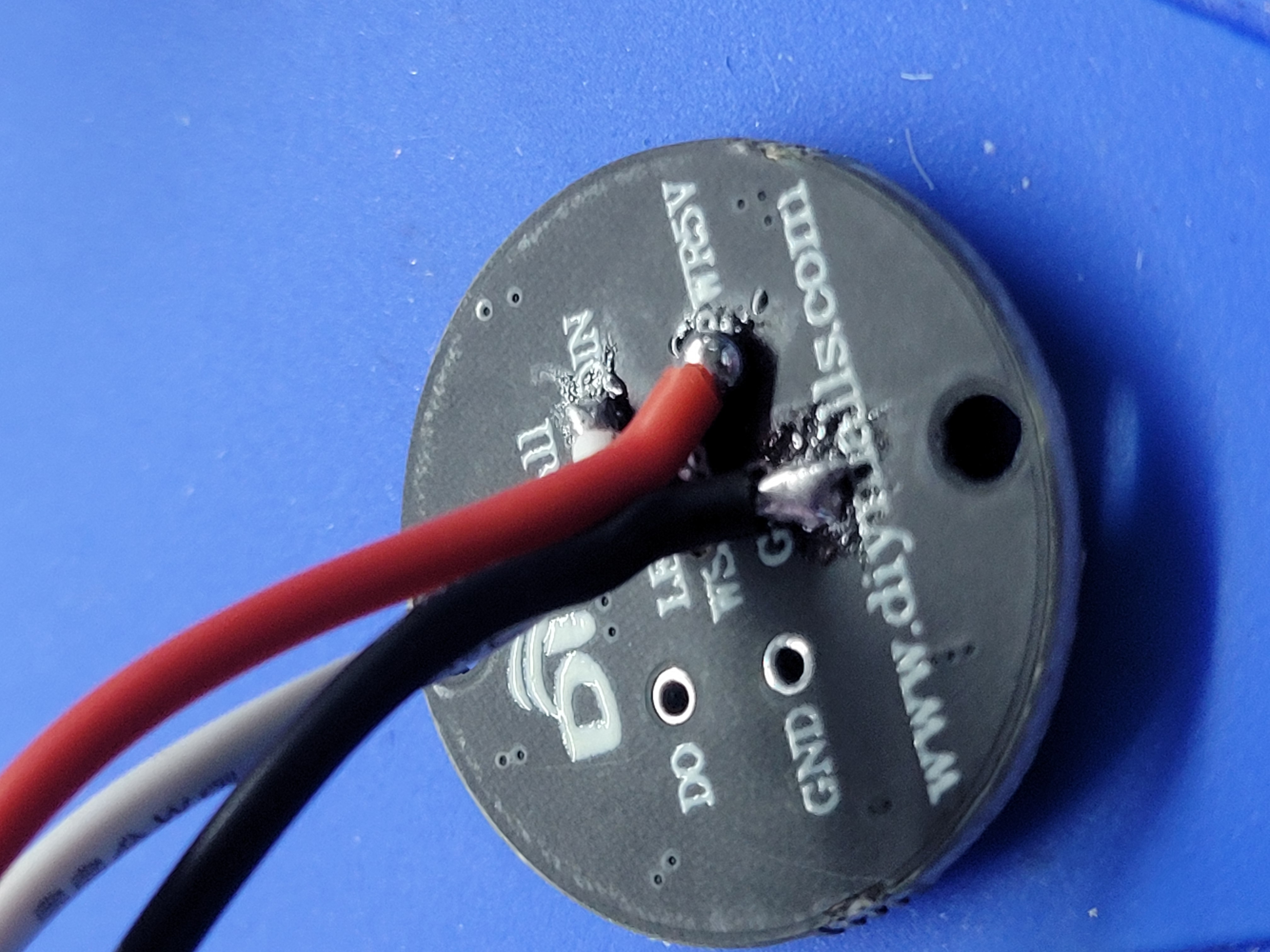

• NeoPixel '보석'에 ~300mm의 전선을 납땜하기
  • 다음 단계가 들어가기 어렵다면 가장자리 주변의 브레이크 포인트를 모래로 다듬어보세요. (마스크를 착용하세요, 그 입자들은 호흡하기에 좋지 않습니다)
  • 케이블들이 내쪽으로 기울어져 있는지 확인하세요. 가운데 그들을 모으기에 많은 공간이 없습니다.

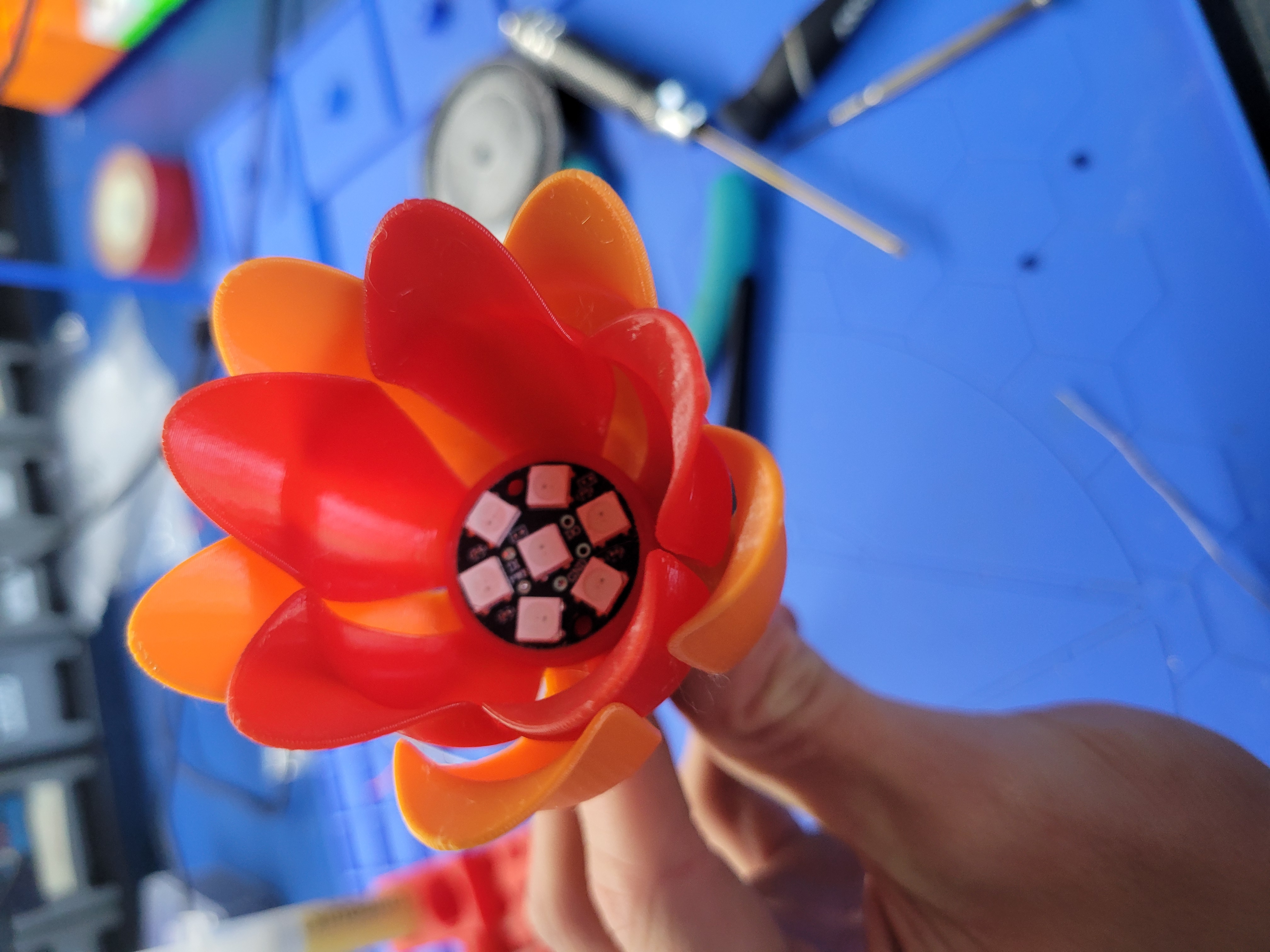

• WLED 튤립의 내부 꽃잎에 '보석'을 넣어보세요.
  • 케이블들이 보석의 방향과 같은 방향으로 탄소를 통해 연결되어 있는지 확인하십시오. 그래서 그들은 서로 교차하지 않습니다.
  • 선택적으로 2개의 M2 4mm으로 고정하지만, 나사가 WS2811 LED 칩의 다리와 닿지 않도록 하십시오.

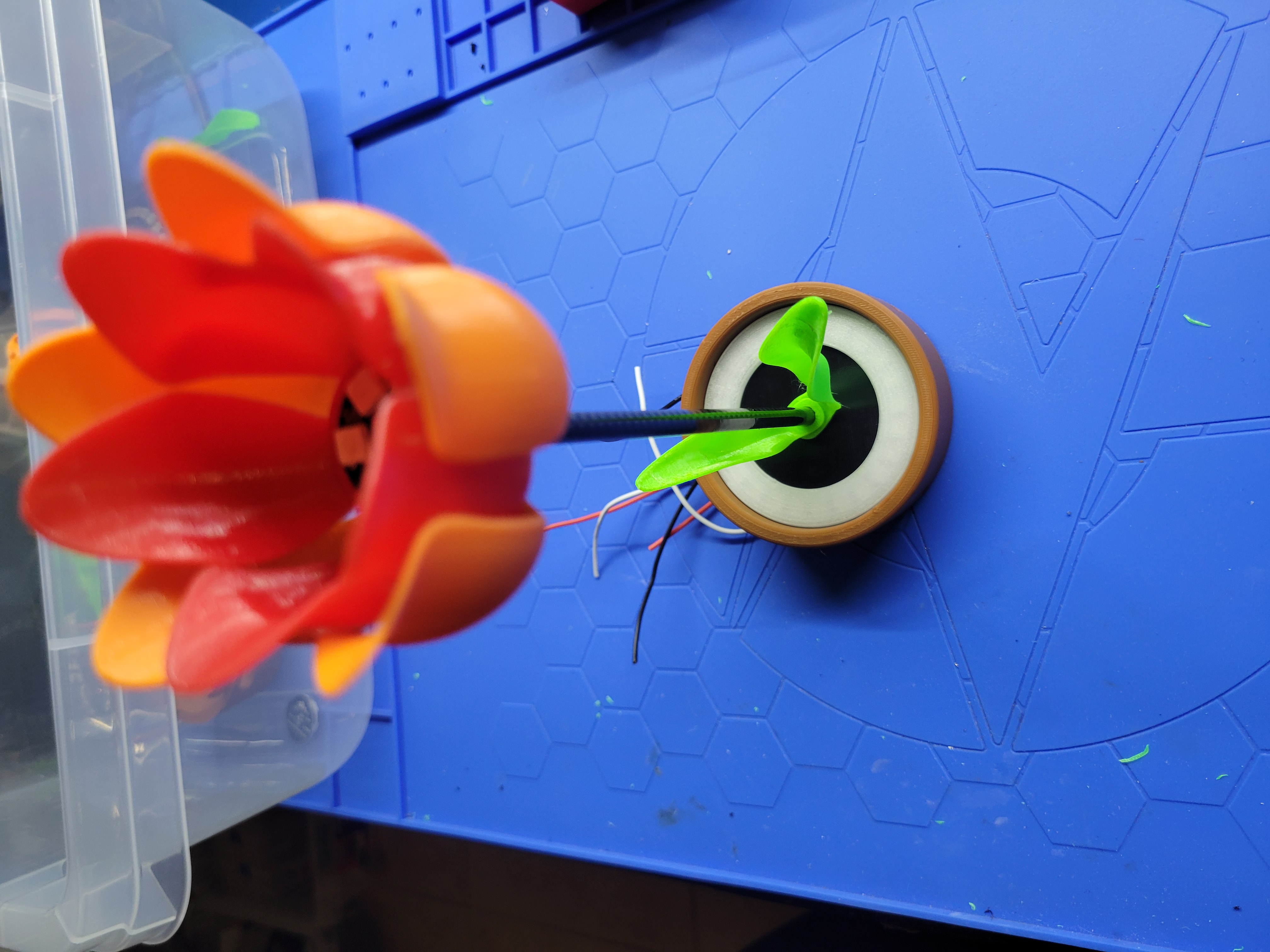

• 탄소 막대의 바닥에 잎을 넣으세요.
  • 저는 작은 잎이 달린 WLED 튤립 하나와 중간 잎이 달린 WLED 튤립 하나가 가장 좋아 보인다고 생각합니다.

• 로드를 토양 조립체에 넣으세요.
  • 다시 한번, 전선들이 교차하지 않도록 그들의 방향을 유지하는지 확인하십시오.

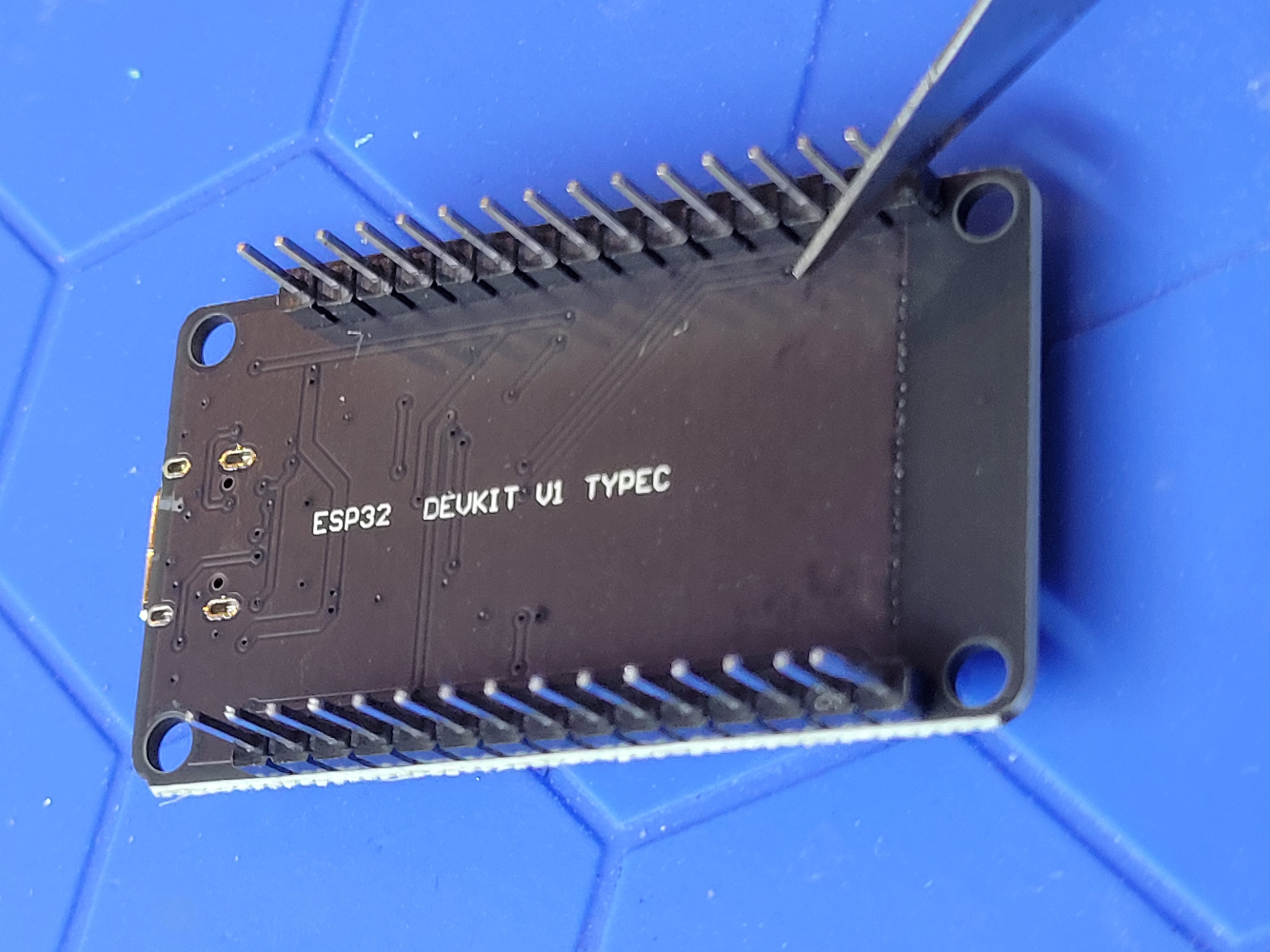

• ESP32 개발 보드의 트림 듀폰트 커넥터들.
  • (만일 당신이 그것들을 가지고 있다면)

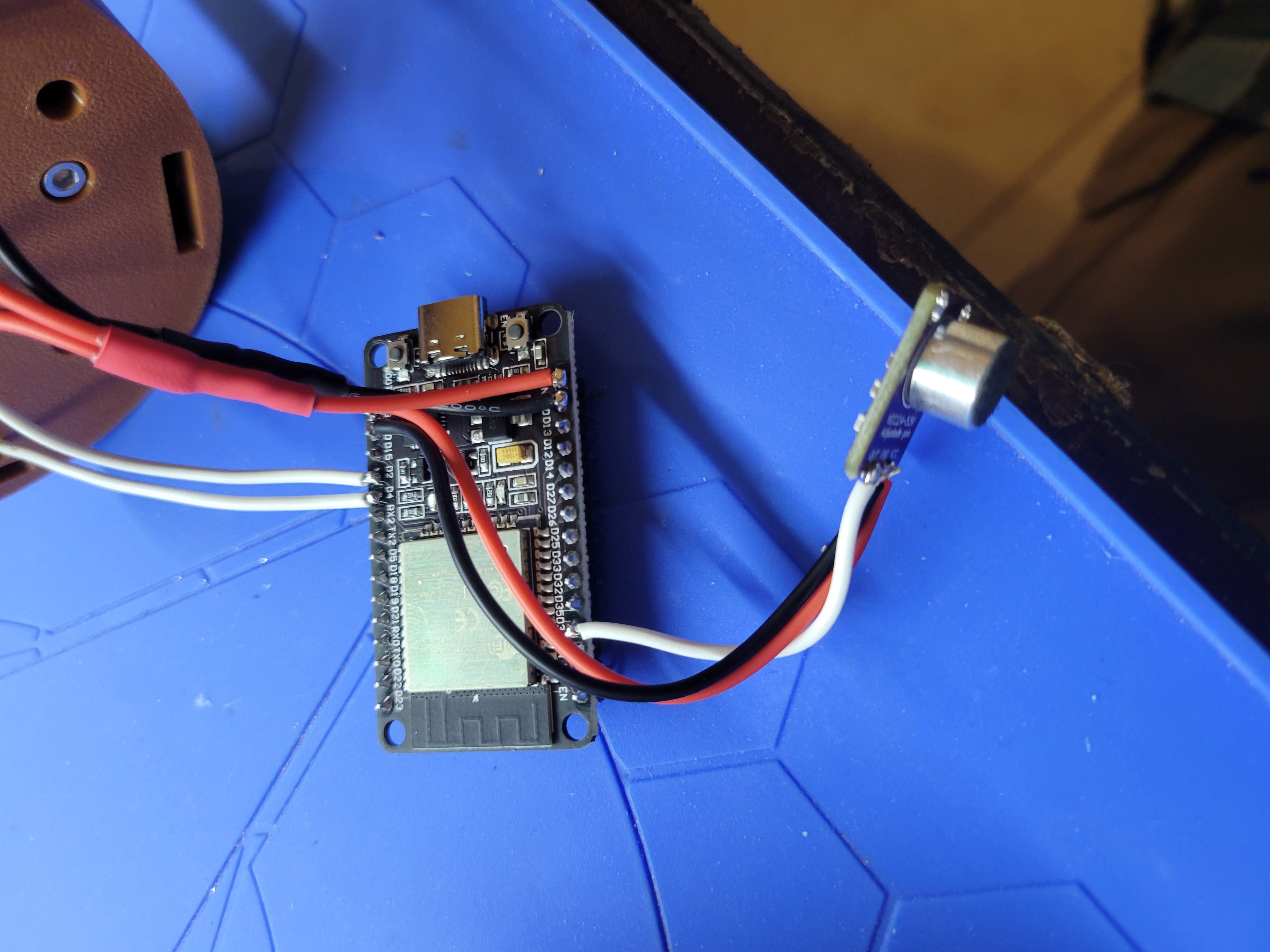

• 전선을 함께 납땜하세요. LED 전원은 VIN과 GND로 공급되고, 데이터 라인은 D2와 D4로 공급되지만, 어떤 순서든 상관없습니다. 그냥 기억해 두세요.
  • (선택 사항) 마이크를 사용하는 경우 마이크 전원을 3V3과 GND 라인에 연결하고 신호를 D34에 연결하십시오.

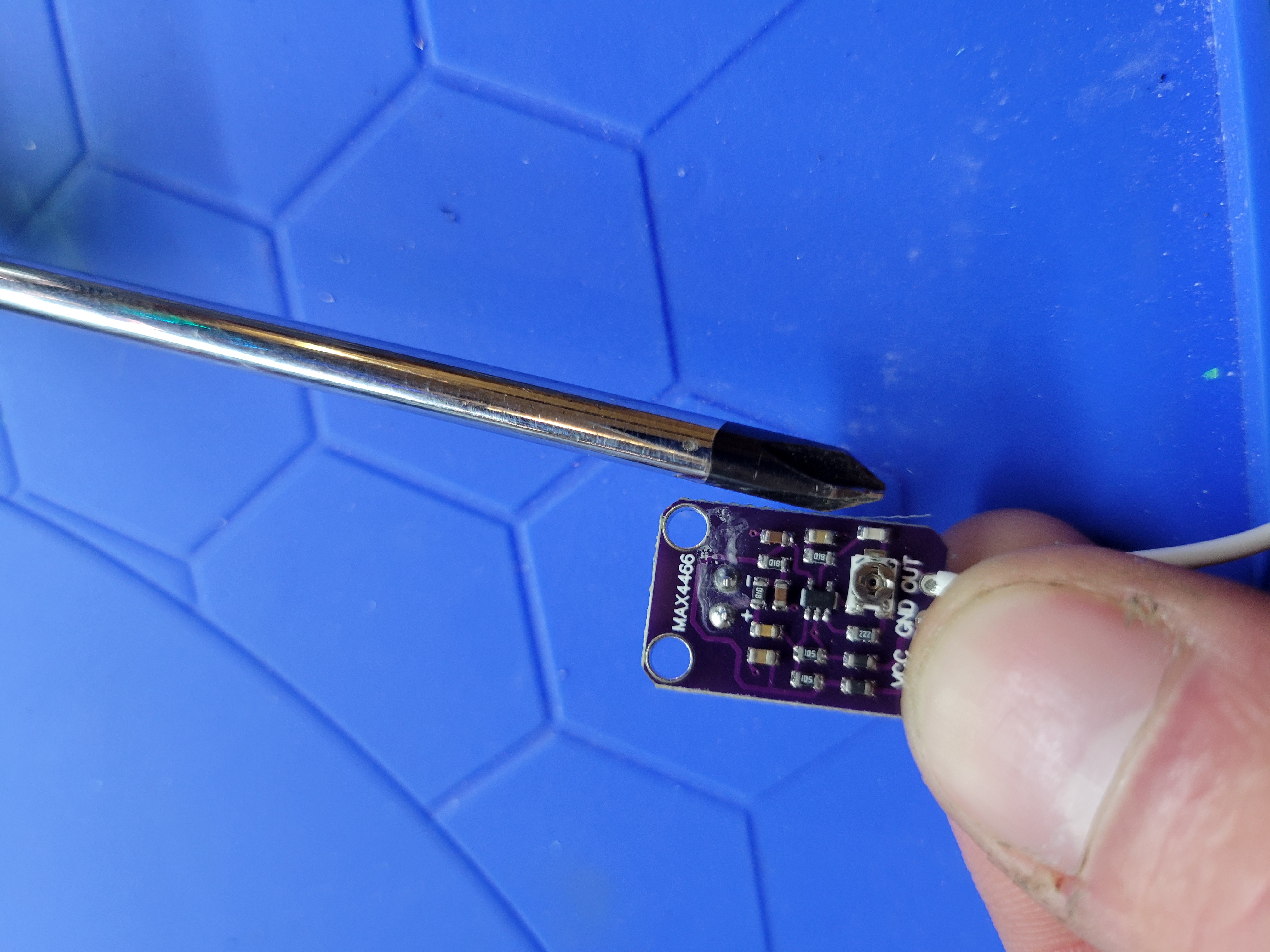

• 만일 마이크를 사용하고 있다면 마이크의 게인을 올려주세요.
  • 작은 포트े니오미터를 최대한 시계 반대 방향으로 돌리세요.

• 부트 버튼에 접근할 수 있을 때는 이 시점에 WLED를 설치하는 것이 가치 있습니다.
• 참조하세요.WLED 문서들.WLED를 설치하고 구성하려면 제가 권장하는 방법은 웹 설치기를 사용하는 것입니다.https://install.wled.me/설치를 시작할 때 부트 버튼을 누른 상태를 유지해야 합니다. 그런 다음 LED 출력을 D2와 D4로 설정해야 하며, '주얼'의 길이는 7로 설정하고 큰 반지의 길이는 24로 설정해야 합니다.
  • 마이크를 사용하는 경우 유저모드 설정에서 핀을 34로 설정하고 모드를 아날로그로 설정하십시오.

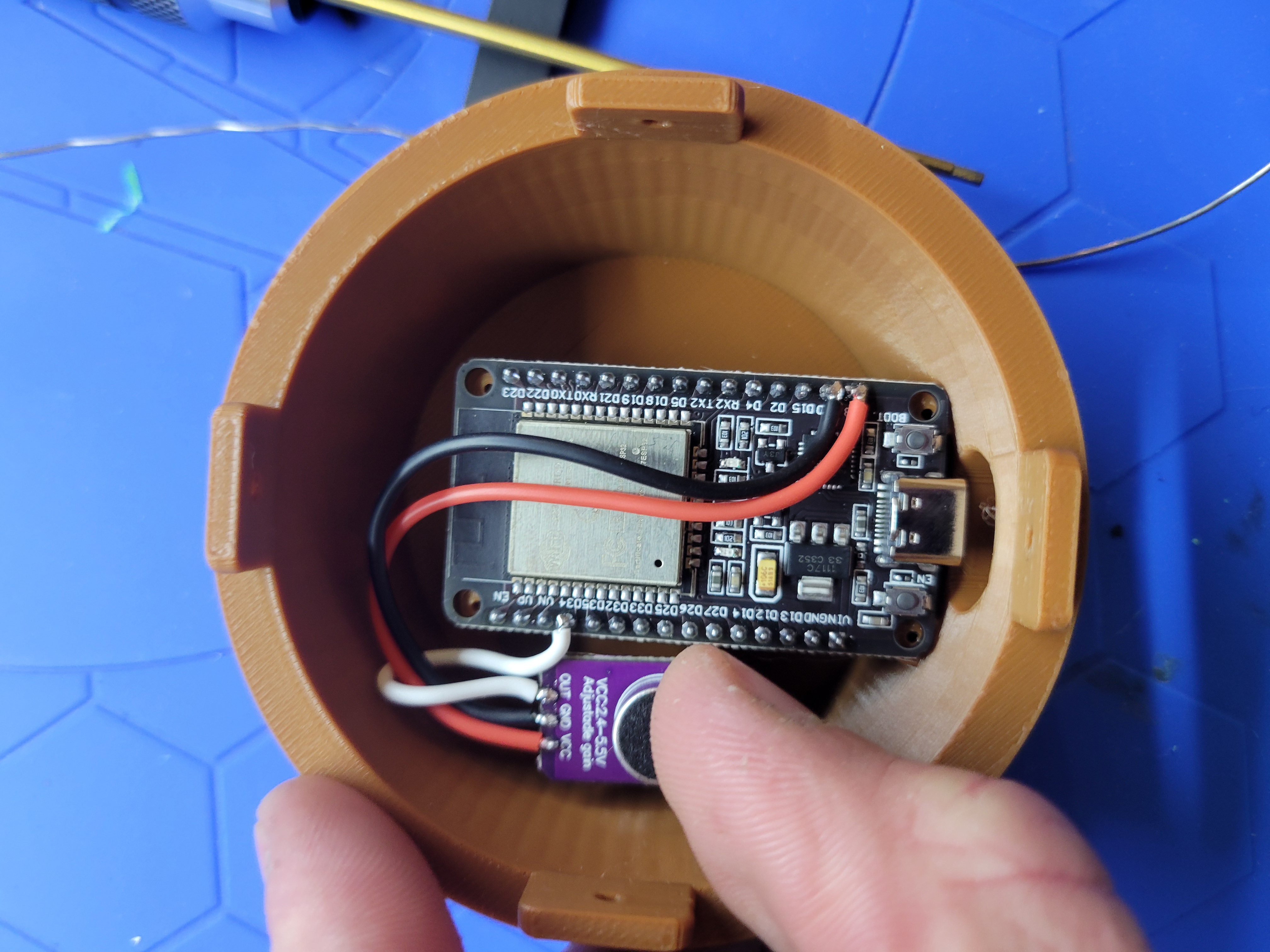

• 모든 것이 잘 되면 보드를 M2 4mm 나사로 고정하십시오.

• WLED 튤립을 부착하세요 - 새 ποτ - WLED 튔립이 있는 하위 ποτ - 새 ποτ - 4개의 M2 8mm 나사가 있는 상위 πο트

• 다 끝났어요!
