저는 제 필라멘트 마운트를 보았습니다.플래시포지그것과 함께 왔고 생각했습니다:만약 그것에 구孔이 있다면 어떨까요?그래서 저는 재설계를 했고, 나중에 필라멘트 막히는 것을 방지하기 위한 가이드를 추가했습니다. 더 자세한 설명은 아래의 사진과 글을 참조해 주세요!

필요한 부품들:

1번 용필라멘트 마운트

• 인쇄된 부품:
  • 1개마운트_베이스.stl
  • 1개마운트_사이클러.stl
• 1개의 M8 x 90mm 헥스 헤드 스크루
• 3개의 M8 와셔(내부 직경: 8.4mm, 외부 직경: 16mm)
• 1개의 M8 너트
• 1개의 M8 록너트
• 2개의 구형 베어링(내부 직경: 8mm, 외부 직경: 22mm, 폭: 7mm)

1번 용필라멘트 가이드

• 인쇄된 부품:
  • 1개필라멘트 가이드 파트 1.stl(두 번째 쪽을 위해 거울처럼 인쇄되었습니다)
  • 1개필라멘트 가이드 파트 2.stl
  • 1개필라멘트_리드.stl
• 조립을 위해필라멘트 가이드
  • 1개의 구형 베어링(내부 직경: 4mm, 외부 직경: 12mm, 폭: 4mm)
  • 1개의 M4 와셔(내부 직경: 4.3mm, 외부 직경: 9mm)
  • 1개의 M4 스프링 록 와셔.
  • 1개의 M4 나사 인서트(저는 인서트를 사용합니다)루텍스)
  • 1x 소켓 스크루 M4 x <16mm
• 설치를 위해서필라멘트 가이드إلى필라멘트 마운트
  • 2개의 M3 너트
  • 2x 소켓 스크루 M3 x 8mm

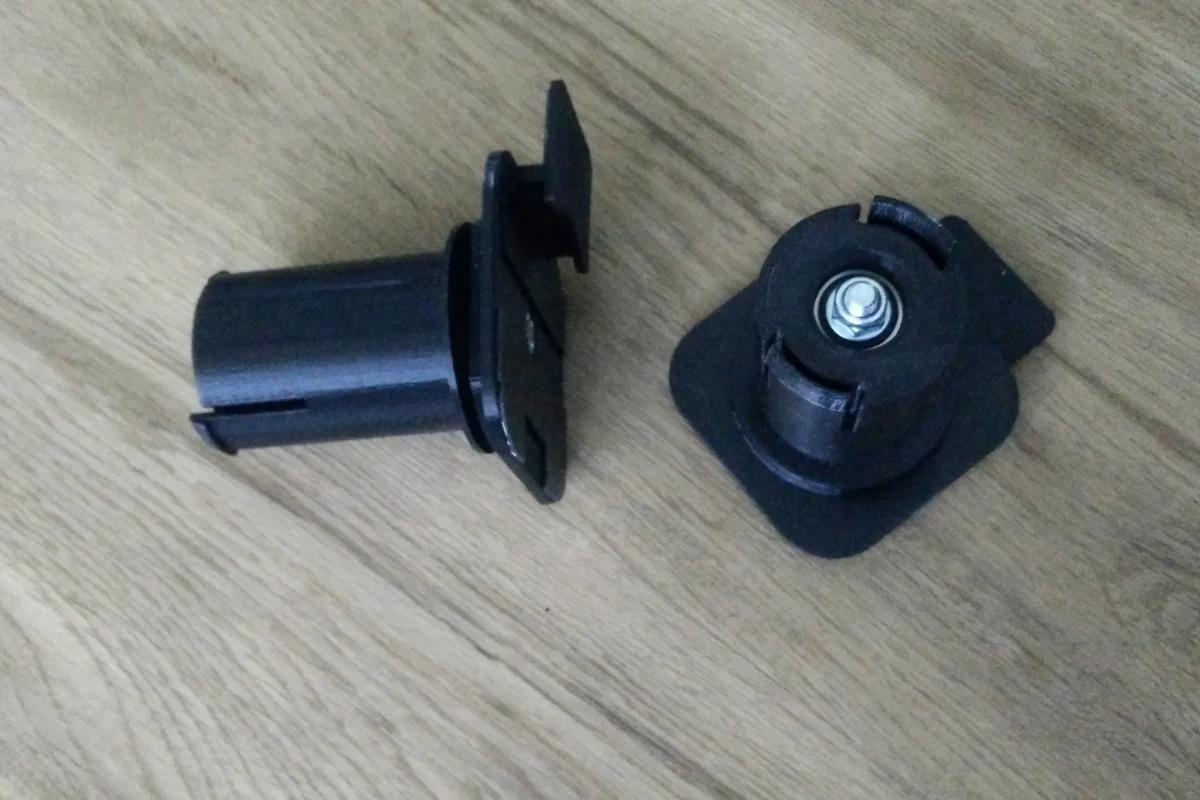

인쇄 후



일반 디자인

일반적인 디자인의 기반은 원래의 필라멘트 마운트입니다.플래시포지함께 제공됩니다.

제 생각은 이었습니다:만약 그것에 구孔이 있다면 어떨까요?...그래서 저는 그것을 디자인했습니다.필라멘트 마운트회전 실린더가 있습니다. 그것은 원본처럼 3D 프린터의 뒷면에 있는 구멍들 안에 미끄럽게 들어갑니다.

필라멘트가 막히는 문제가 있어서, 저는 그런다음 추가적으로 하나를 추가했습니다.필라멘트 가이드이 장치는 마운트의 측면에 나사로 장착할 수 있습니다. 또한, 이 장치의 휠은 드래그를 줄이기 위해 볼베어링으로 장착되어 있습니다. 필라멘트가 휠에서 미끄러지지 않도록 하기 위해서는,필라멘트 리드가이드의 팔을 클릭할 수 있습니다.



필라멘트 마운트를 조립하세요.

그것은필라멘트 마운트각각은 두 부분으로 구성되어 있습니다. 베이스와 실린더입니다. 조립은 다음 단계에 따라 이루어집니다.

1. M8 εξ 볼트를 베이스에 나사로 고정하세요.
   • 뒷면에 볼트의 머리를 위한 헥스 슬롯이 있습니다.
   • 프린트된 부분에 하중을 분산시키기 위해 전면에 와셔를 사용하세요.
2. 실린더의 양쪽에 있는 둥글고 구멍이 있는 부분에 볼 베어링을 누른다.
3. 베이스에 있는 볼트 위에 와셔를 سليد하세요.
4. 실린더를 볼트 위에 미끄러게 놓습니다.
5. 또 다른 와셔를 볼트에 장착하고, 실린더의 끝에 있는 원형 구멍 안으로 볼베어링 위에 장착하세요.
6. 볼트에 로ック 너트를 조인다. 너무 세게 조이지 마세요. 실린더는 여전히 쉽게 회전되어야 합니다.

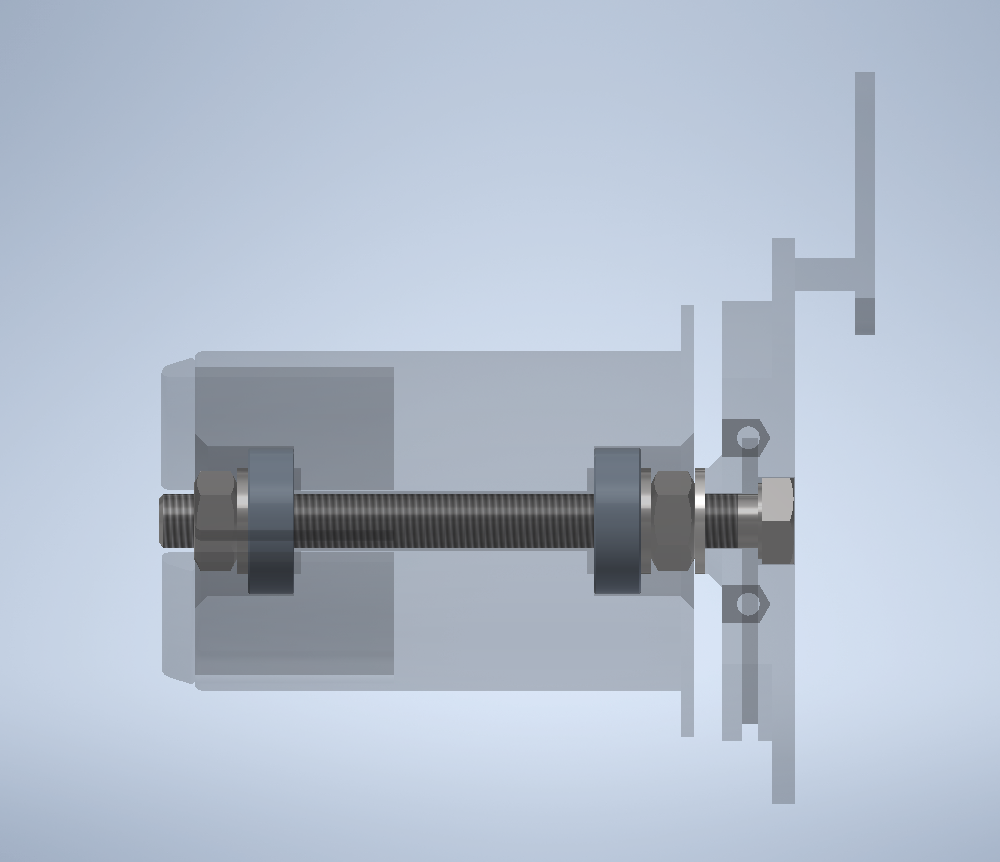

이 설명을 보여주기 위해 아래에 인쇄된 부분이 투명한 사진이 있습니다.





인쇄 후: 고무를 추가하세요.

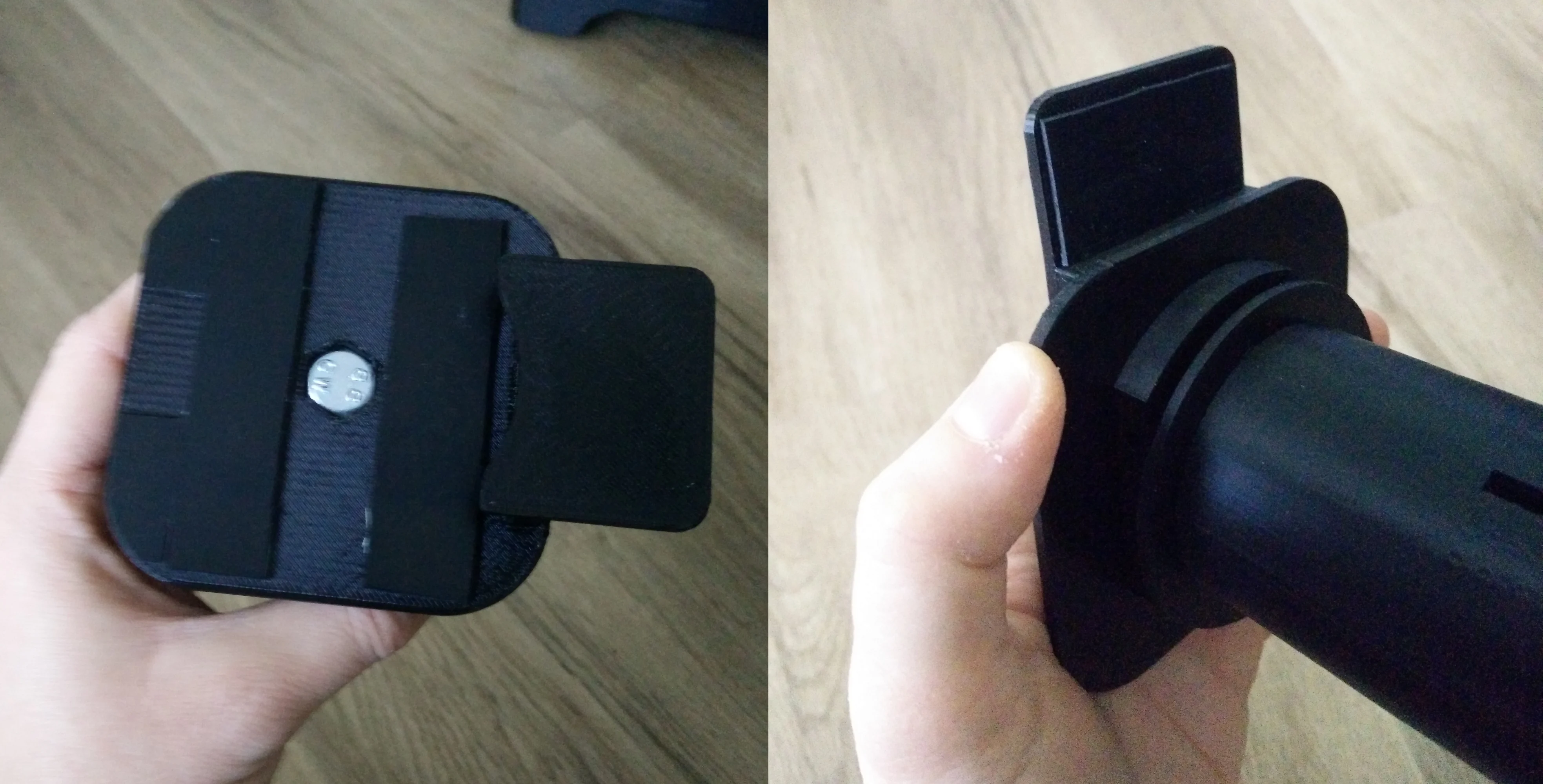

소음을 줄이려면 제품의 뒷면에 고무 접착제를 추가하는 것이 권장됩니다.필라멘트 마운트아래 그림에서 보는 것처럼. 디자인은 뒷면과 레버 모두에 1mm의 고무 층을 고려하여 만들어졌습니다.





설치

설치는 상당히 간단합니다. 그저 나사를 조여주세요.필라멘트 가이드에서필라멘트 마운트그러나 올바른 쪽에 부착하도록 주의를 기울여야 합니다. 그 후 클릭하세요.필라멘트 리드가이드의 팔에 올려놓습с. 이제 원래의 필라멘트 마운트를 부착하는 것처럼 프린터에 부착할 수 있습니다.

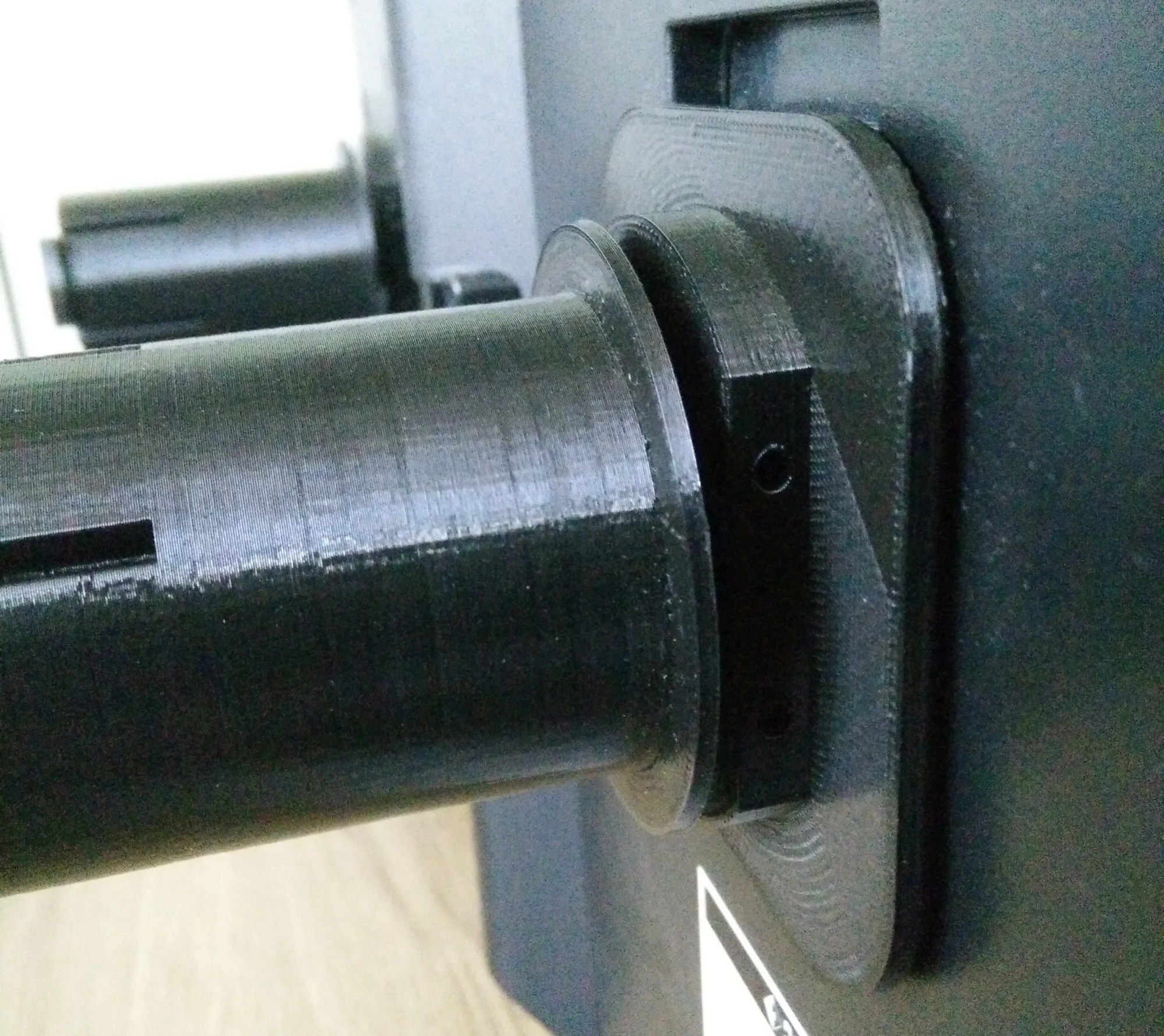

참고: M3 너트를 적당한 구멍에 넣는 것이 조금 어려울 수 있습니다. 저는 집게를 사용하고... 운도 조금 필요합니다.





마지막 생각들

지금까지 이것은 개선되었습니다.필라멘트 마운트게다가필라멘트 가이드저에게 완벽하게 작동되어 왔습니다. 이것은 표준에 매우 유용한 확장입니다.플래시포지제가 아무도 인쇄하도록 격려할 것입니다.

그러나, 나는 그것이 완벽하다고 주장하지 않습니다. 지금까지 내가 알아차린 문제점들은 다음과 같습니다:

• 그것은필라멘트 리드매우 섬세하며, 필라멘트를 로딩/언로딩할 때 쉽게 깨질 수 있습니다(측면에서 클립하지 않고 그대로 미끄럽게 넣는 것을 강력히 권장합니다!).
• 그것은필라멘트 가이드다른 각도에서 더 잘 작동될 수 있을까요? 모르겠는데, 미래에 거기에서 실험을 해볼 수 있겠네요.



당신의 아이디어 / 비판 등.

만일 당신이 개선할 아이디어가 있거나 디자인에 문제를 발견했다면 저에게 말하는 것을 주저하지 마세요. 결국 이것이 디자인을 더 개선하는 최선의 방법입니다 :)
